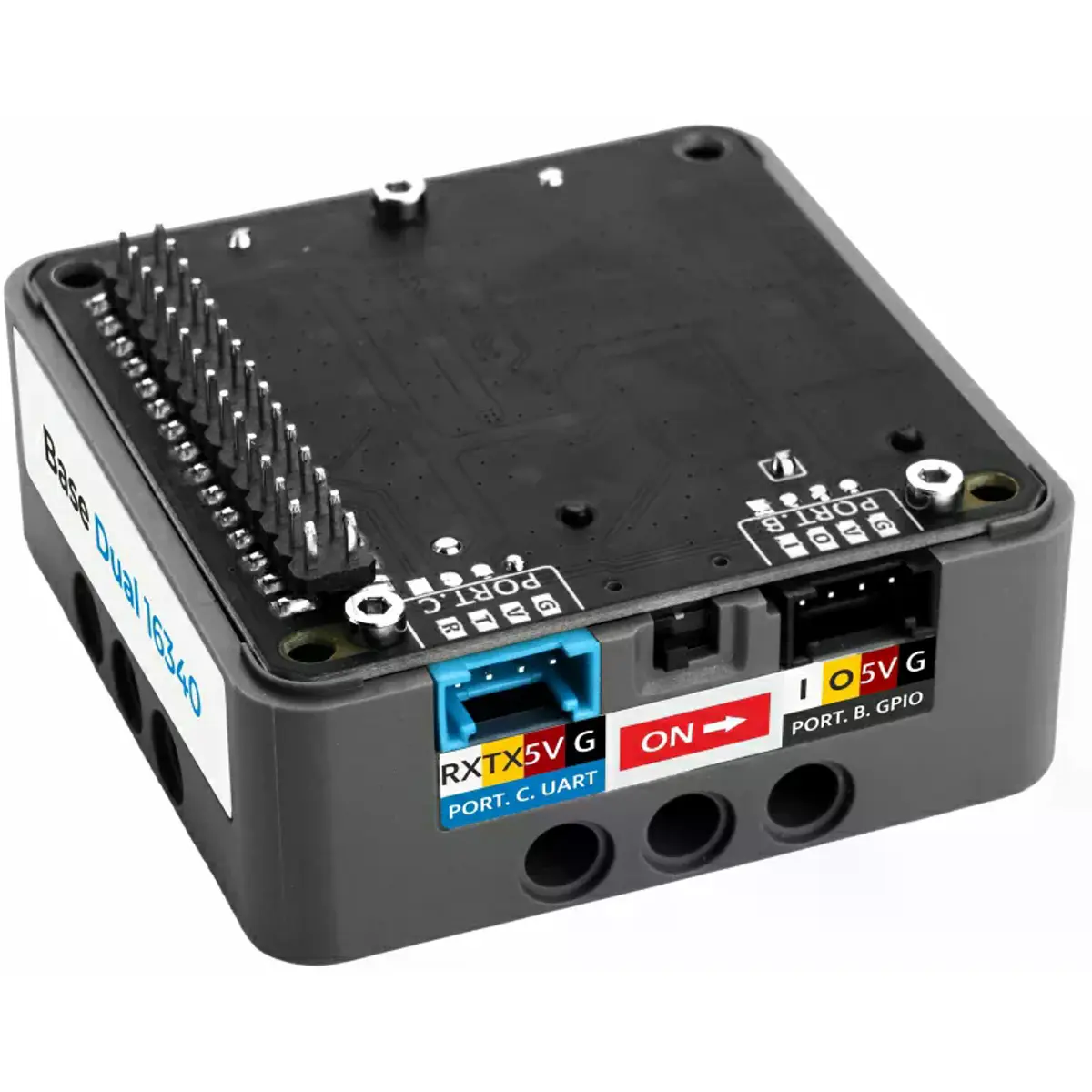

M5Stack Base Dual 16340 (1400 mAh) - Base de alimentação c/ 2x baterias 700mAh e monitorização INA226

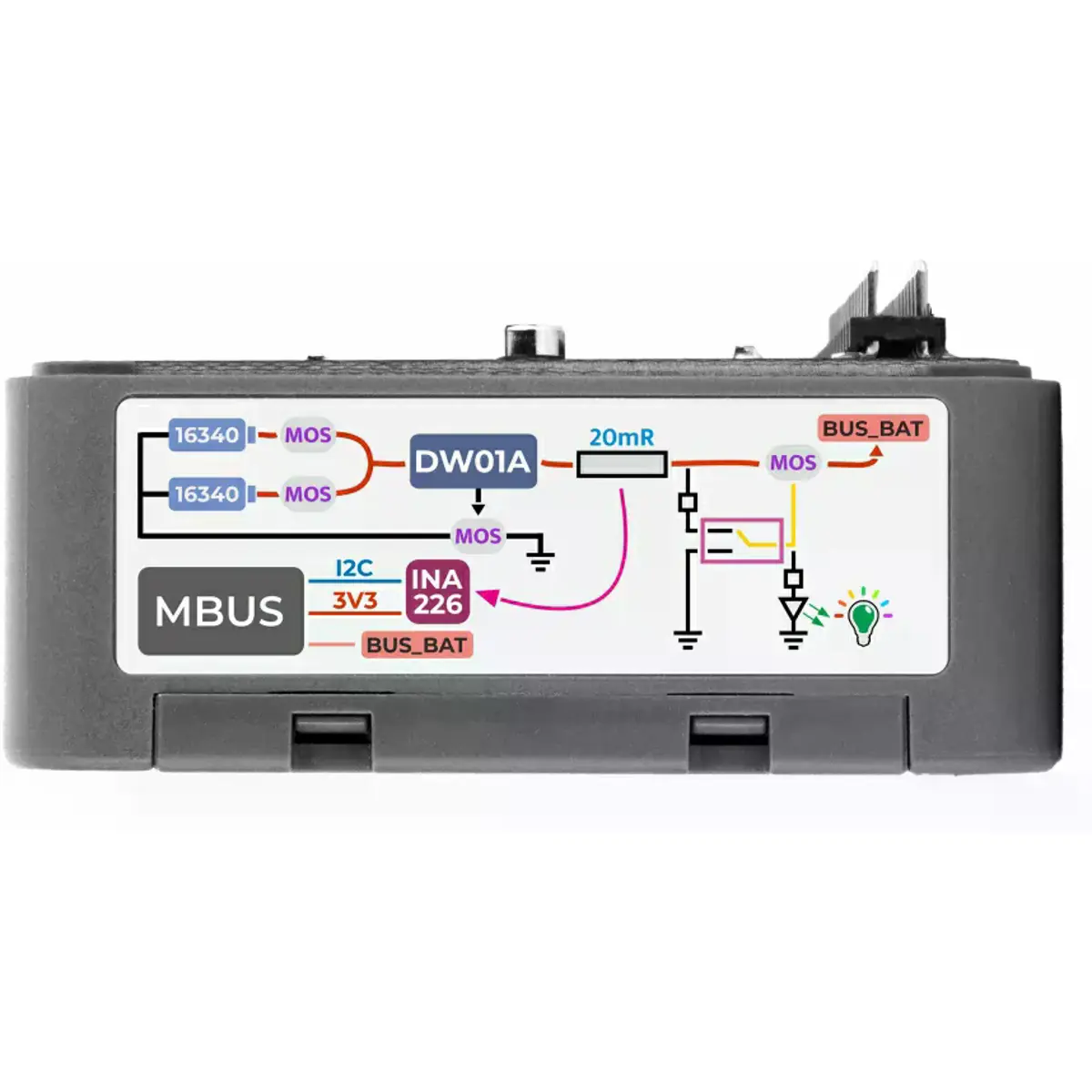

O Base Dual 16340 é uma solução compacta de alimentação portátil para controladores da série M5Stack, permitindo a instalação de duas baterias recarregáveis 16340 ligadas em paralelo para aumentar a autonomia do sistema. Incorpora um circuito completo de gestão de energia, incluindo controlo da alimentação através de interruptor deslizante, proteção contra sobrecorrente e inversão de polaridade.

Para monitorização energética, integra o circuito INA226, que comunica através da interface I²C, permitindo medir em tempo real a tensão, corrente e potência consumida pela aplicação. Esta funcionalidade torna-o particularmente indicado para projetos alimentados por bateria, facilitando a análise do consumo energético e da autonomia disponível.

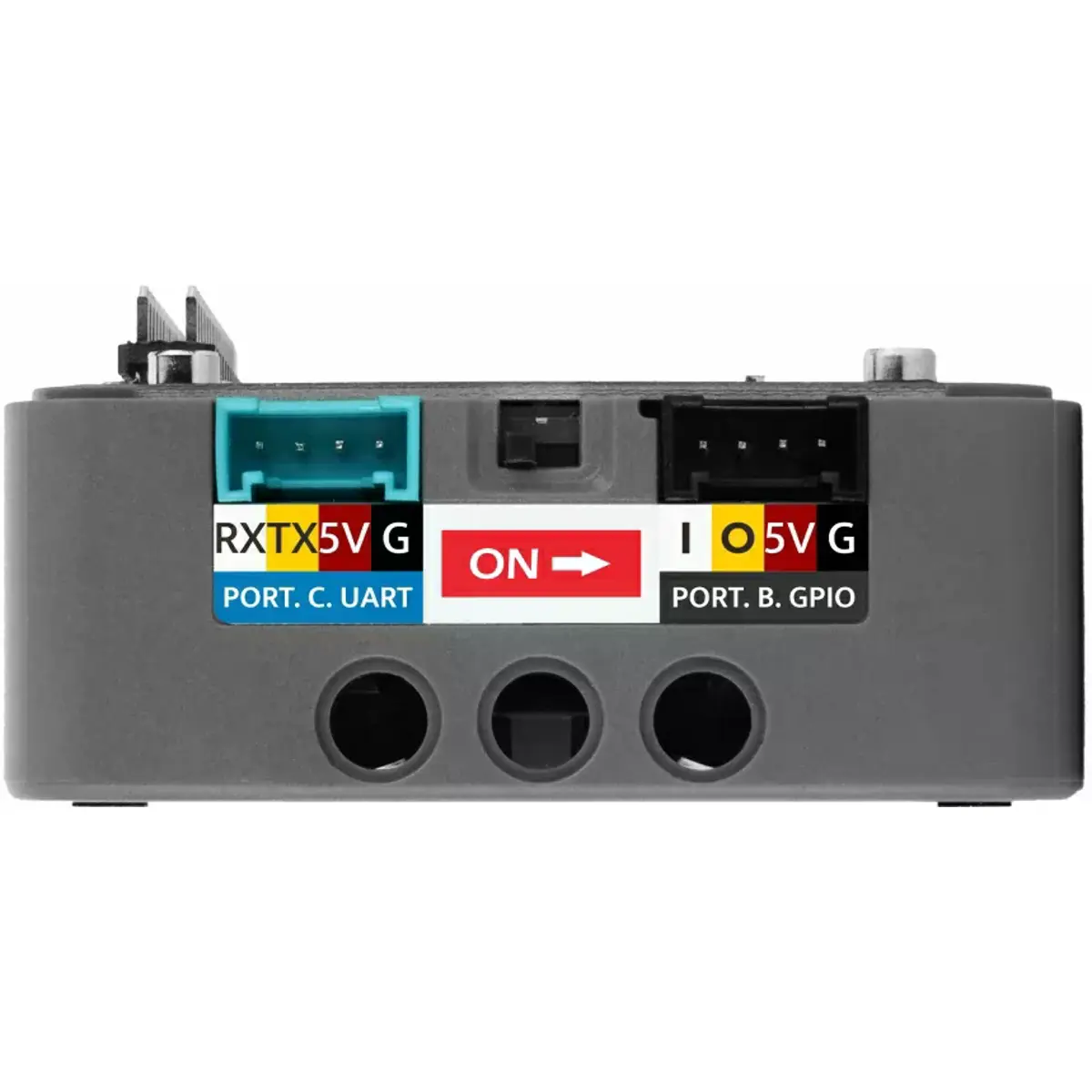

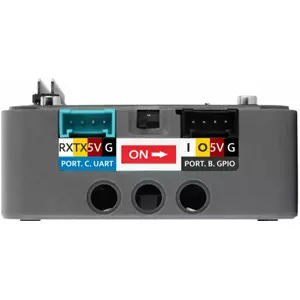

Dispõe ainda de duas portas Grove (HY2.0-4P) para ligação de sensores e módulos adicionais, permitindo expandir facilmente projetos baseados na plataforma M5Stack sem necessidade de hardware adicional.

PRINCIPAIS CARACTERÍSTICAS
✅ Base de alimentação portátil desenvolvida para controladores M5Stack
✅ Suporta duas baterias recarregáveis 16340 ligadas em paralelo para maior autonomia
✅ Gestão inteligente da alimentação com controlo por interruptor deslizante
✅ Monitorização em tempo real da tensão, corrente e potência da bateria através do circuito INA226
✅ Comunicação I²C para integração direta com o controlador M5Stack
✅ Proteção integrada contra sobrecorrente e inversão de polaridade
✅ Duas portas Grove para ligação de sensores e módulos de expansão
✅ Ideal para aplicações IoT, equipamentos portáteis e projetos alimentados por bateria

ESPECIFICAÇÕES TÉCNICAS

Geral

• Marca: M5Stack
• Modelo: Base Dual 16340
• Tipo: Base de alimentação para M5Stack

Alimentação

• Tipo de bateria:
  • 2 × baterias recarregáveis Li-ion 16340
• Ligação das baterias:
  • Paralelo
• Capacidade incluída: 2 × 700 mAh
• Tensão nominal: 3,7 V por célula
• Tensão máxima de carga: 4,2 ± 0,03 V
• Corrente máxima de descarga: 3 C

Gestão de energia

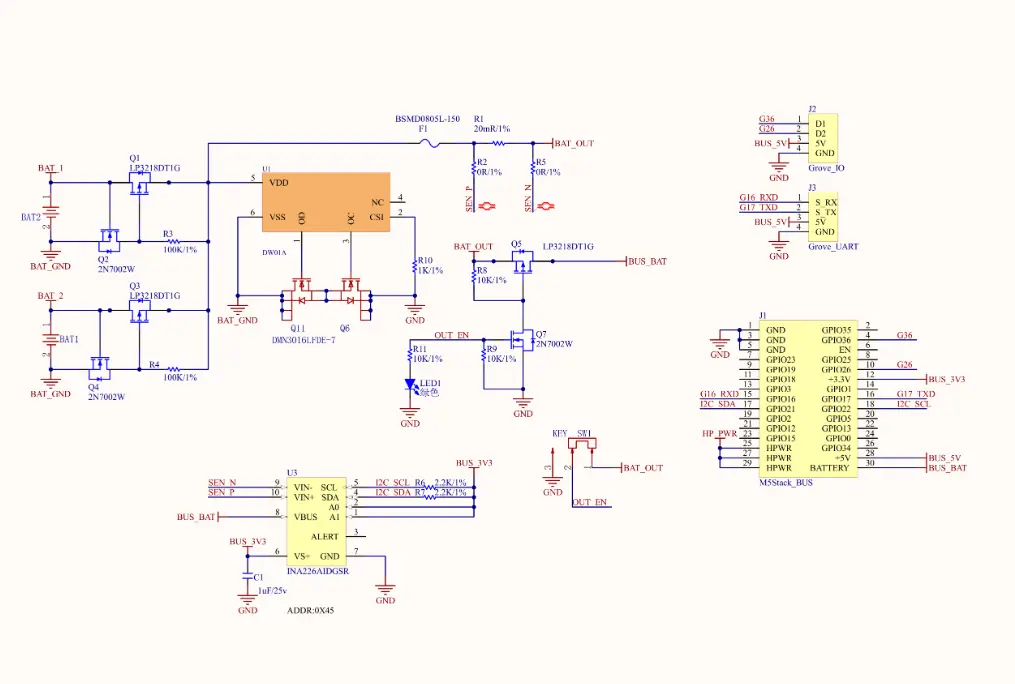

• Circuito monitor: INA226
• Interface: I²C
• Parâmetros monitorizados:
  • Tensão
  • Corrente
  • Potência
• Proteções:
  • Sobrecorrente
  • Inversão de polaridade
• Interruptor de alimentação: Sim (slide switch)

Interfaces

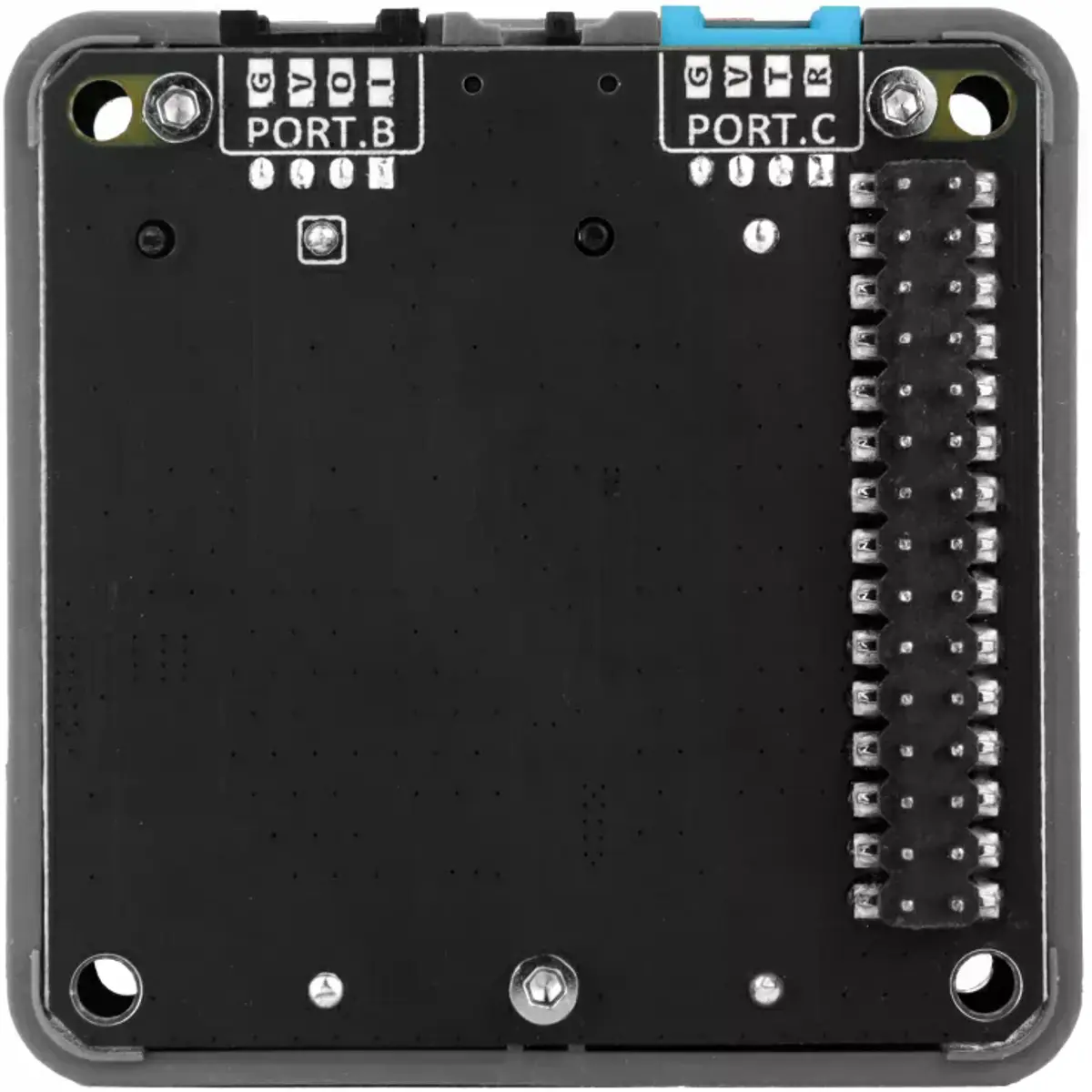

• 2 × Grove HY2.0-4P

Consumo

• Standby (sem bateria): 4,2 V / 1,10 mA
• Standby (com bateria): 4,2 V / 33,41 mA

Condições de funcionamento

• Temperatura: 0 °C a 40 °C

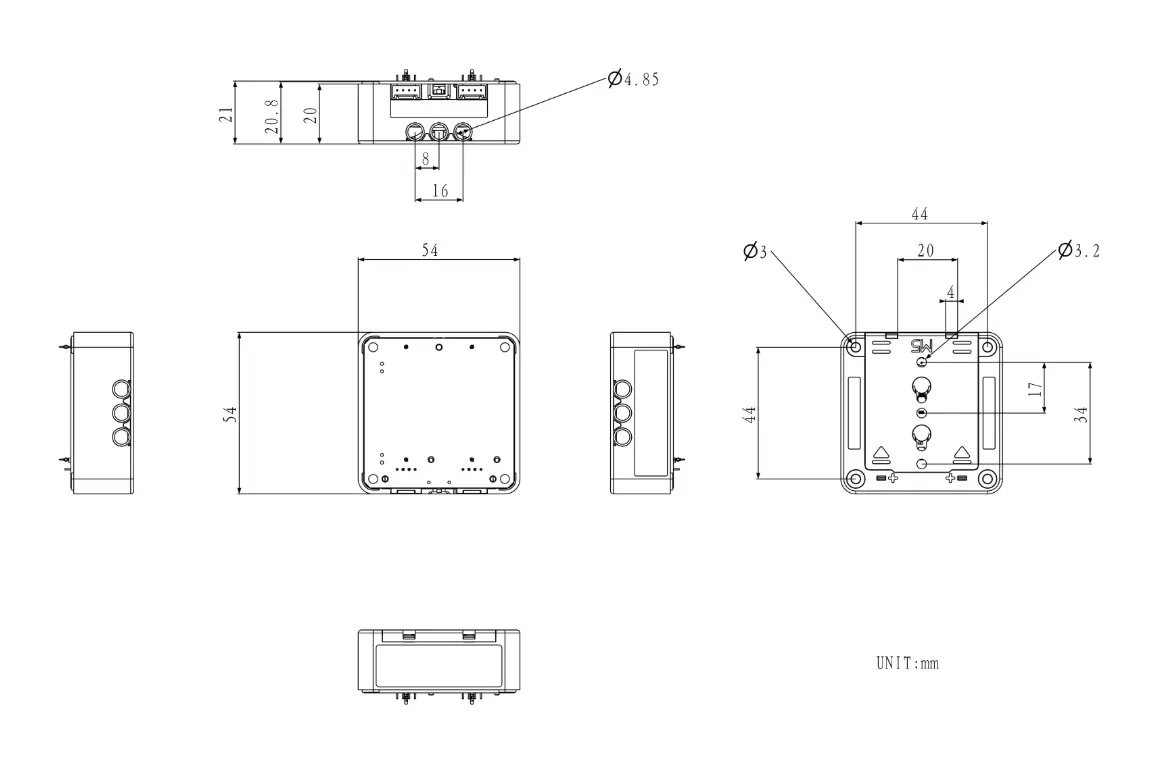

Dimensões

• 54 × 54 × 21 mm

Peso

• 66,4 g

Conteúdo da embalagem

• 1 × M5Stack Base Dual 16340
• 2 × Baterias recarregáveis 16340 (700 mAh)
• 1 × Chave sextavada 2,5 mm
• 2 × Parafusos M3 × 20 mm
• 2 × Parafusos M3 × 22 mm
• 2 × Parafusos M3 × 25 mm
