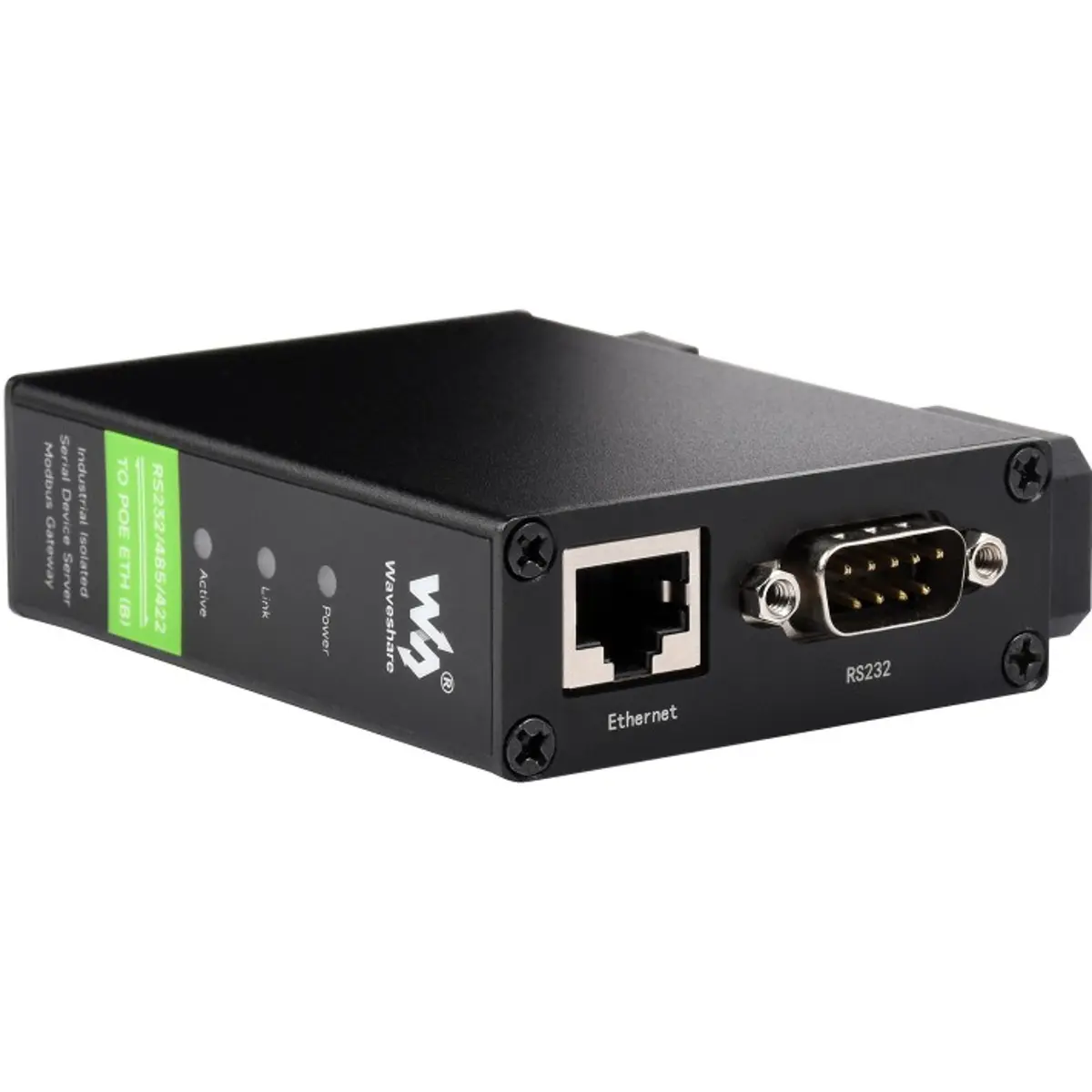

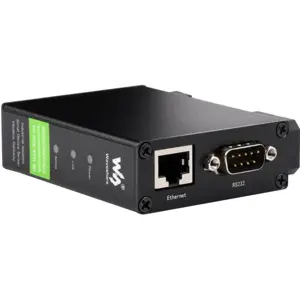

Gateway IoT industrial que permite integrar equipamentos e sensores com interfaces série RS232, RS485 ou RS422 numa rede Ethernet, assegurando transmissão bidirecional de dados entre a interface série e a rede. O equipamento funciona como servidor série, gateway Modbus e gateway MQTT, disponibilizando ainda funções de conversão para JSON e comunicação através de HTTP. Suporta os modos TCP Server, TCP Client, UDP e UDP Multicast, bem como comunicação através de porta série virtual.

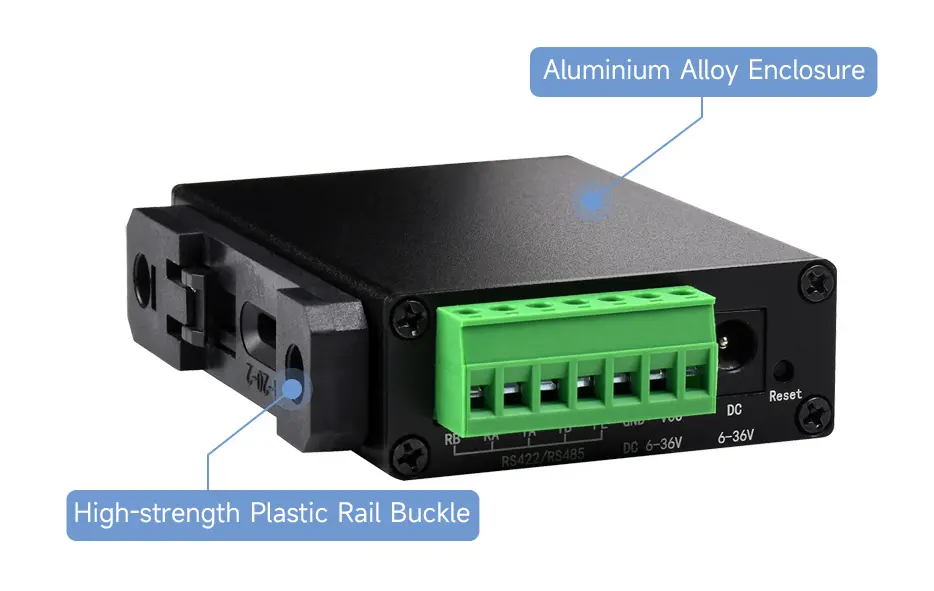

A interface de rede RJ45 suporta Ethernet 10/100 Mbps e PoE segundo a norma IEEE 802.3af. Em alternativa, pode utilizar alimentação DC através do terminal de parafuso ou do conector de alimentação dedicado. A proteção por isolamento da alimentação e do sinal aumenta a adequação do equipamento a ambientes industriais, enquanto a caixa compacta permite instalação em calha DIN ou montagem na parede.
PRINCIPAIS CARACTERÍSTICAS
✅ Conversão bidirecional entre RS232/RS485/RS422 e Ethernet
✅ Suporta RS232, RS485 ou RS422 através de uma única interface série
✅ Porta Ethernet RJ45 10/100 Mbps com PoE IEEE 802.3af
✅ Alimentação através de PoE ou DC 6–36 V
✅ Isolamento elétrico da alimentação e do sinal
✅ Suporta TCP Server, TCP Client, UDP e UDP Multicast
✅ Suporta até 30 ligações TCP como servidor
✅ Suporta até 7 endereços IP de destino como cliente TCP

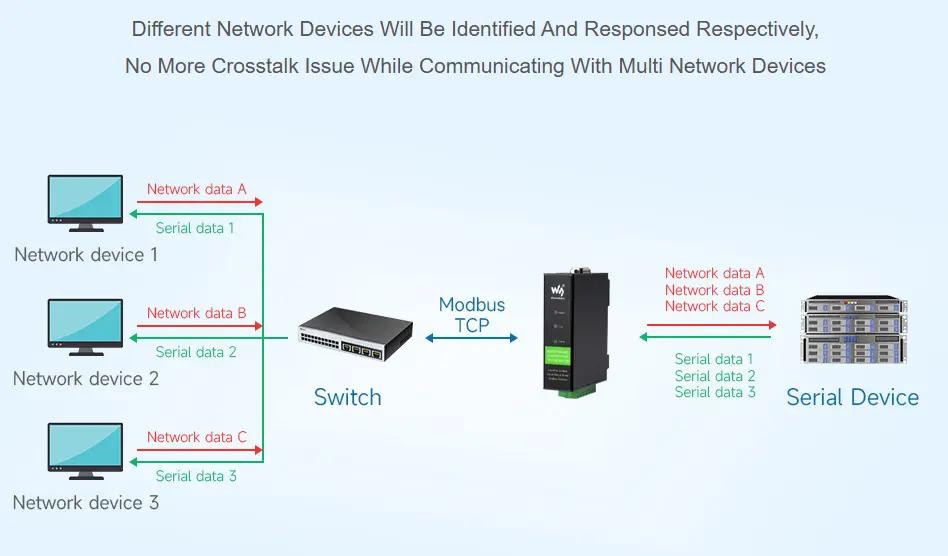

✅ Funciona como gateway Modbus RTU para Modbus TCP
✅ Gateway MQTT e conversão RS232/485/422 para JSON
✅ Configuração através de navegador Web ou software de gestão
✅ Suporta porta série virtual

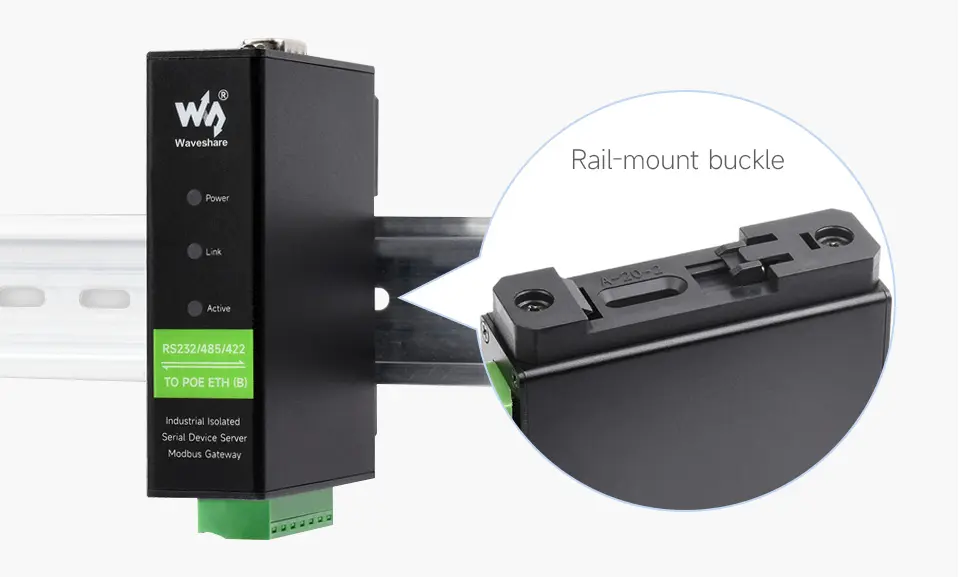

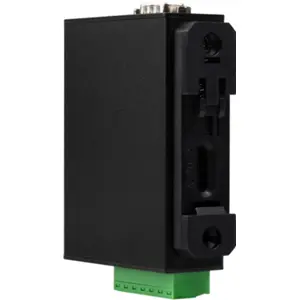

✅ Caixa compacta para instalação em calha DIN ou parede
ESPECIFICAÇÕES TÉCNICAS
Tipo de produto
- Servidor série
- Gateway Modbus
- Gateway MQTT
Função principal
- Transmissão bidirecional transparente de dados entre RS232/RS485/RS422 e Ethernet

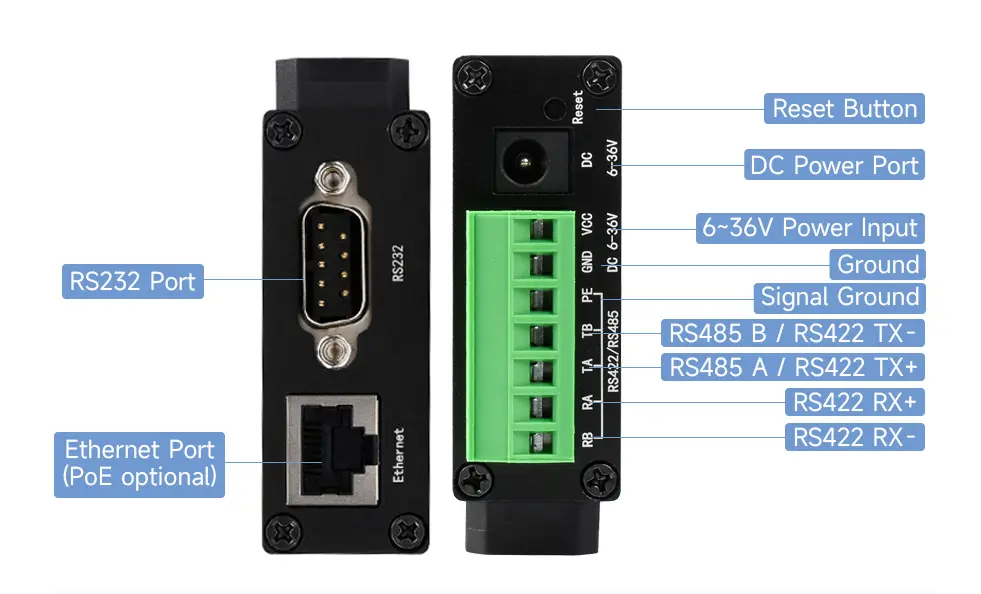

Interfaces de comunicação
- Interface série: RS232/RS485/RS422 × 1
- Interface de rede: Ethernet RJ45 × 1
Interface Ethernet
- Tipo: RJ45
- Velocidade: 10/100 Mbps
- Negociação: automática
- PoE: IEEE 802.3af
- Proteção contra sobretensão: 2 kV
Interface série
- Tipo: RS232/RS485/RS422 isolada
- Número de interfaces: 1
- Interface selecionável: RS232, RS485 ou RS422
Parâmetros série
- Velocidade de transmissão: 300–115200 bps
- Bits de dados: 5–9
- Paridade: nenhuma, ímpar, par, mark ou space
Protocolos
- ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
Modos de funcionamento
- TCP Server, TCP Client, UDP, UDP Multicast
Comunicação
- TCP/IP direta
- Porta série virtual (VCOM)
Funções de gateway
- Modbus RTU para Modbus TCP
- Gateway MQTT
- JSON para Modbus RTU
- JSON para protocolo de contadores 645
- HTTP POST
- HTTP GET
- NTP
Ligações TCP
- TCP Server: até 30 ligações
- TCP Client: até 7 endereços IP de destino
Configuração
- PC
- Navegador Web
- Biblioteca de funções para gestão do dispositivo
- DHCP para atribuição automática de endereço IP
- Gestão remota através da Cloud
Alimentação
- PoE através da porta Ethernet
- Terminal de parafuso: DC 6–36 V
- Conector DC: 5,5 mm / 2,1 mm

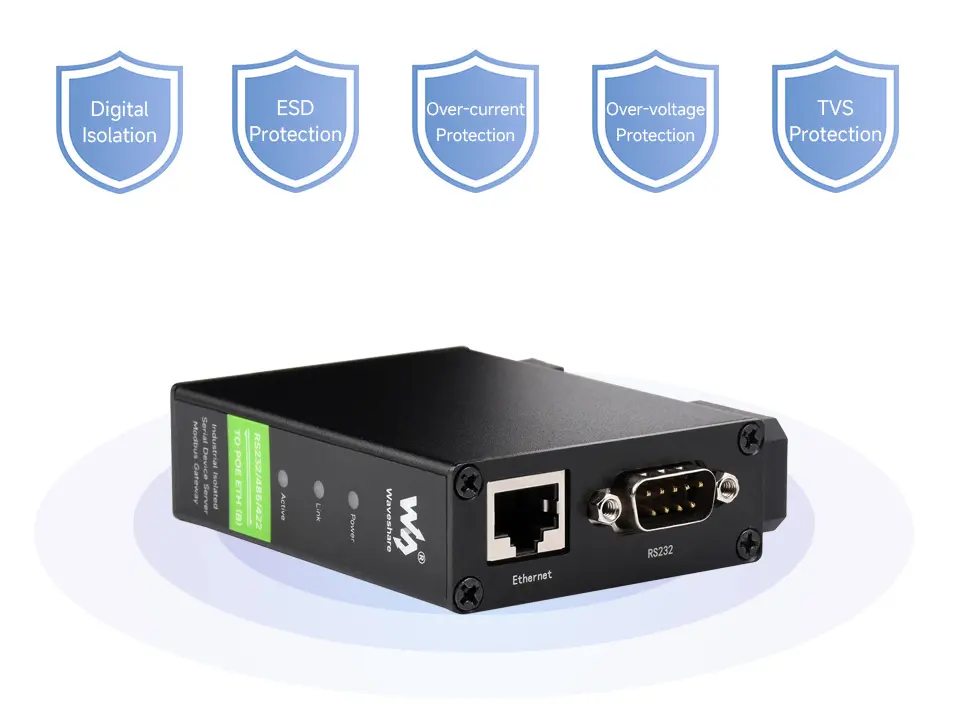

Proteção
- Isolamento da alimentação
- Isolamento do sinal
- Proteção contra sobretensão de 2 kV na interface Ethernet
Condições de funcionamento
- Temperatura: -40 °C a 85 °C
- Humidade relativa: 5–95%
Instalação

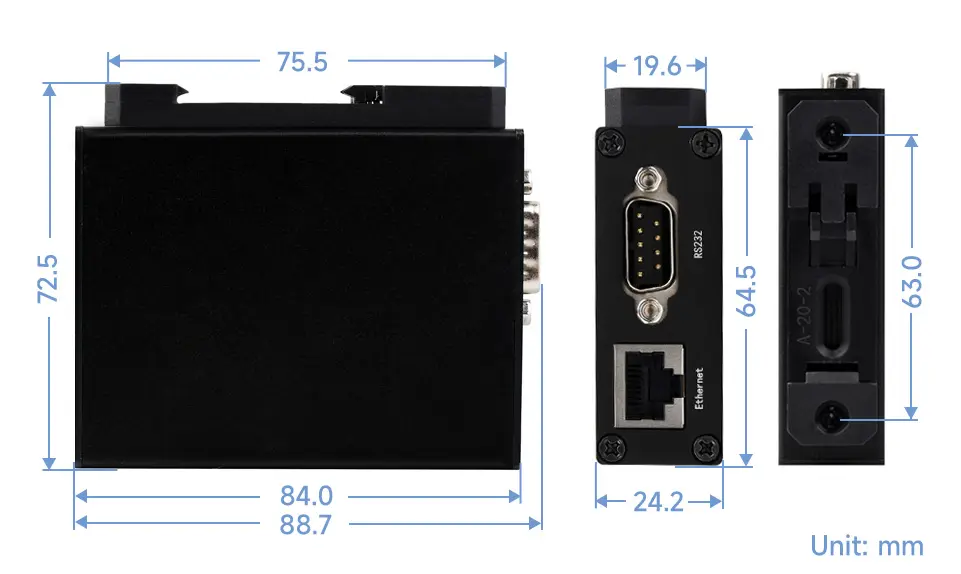

Dimensões
- Comprimento: 88,7 mm
- Largura: 72,5 mm
- Altura: 24,2 mm
Certificação
Incluído na embalagem
- 1x RS232/485/422 TO POE ETH (B)
▶ Página Wiki RS232/485/422 TO POE ETH (B)
