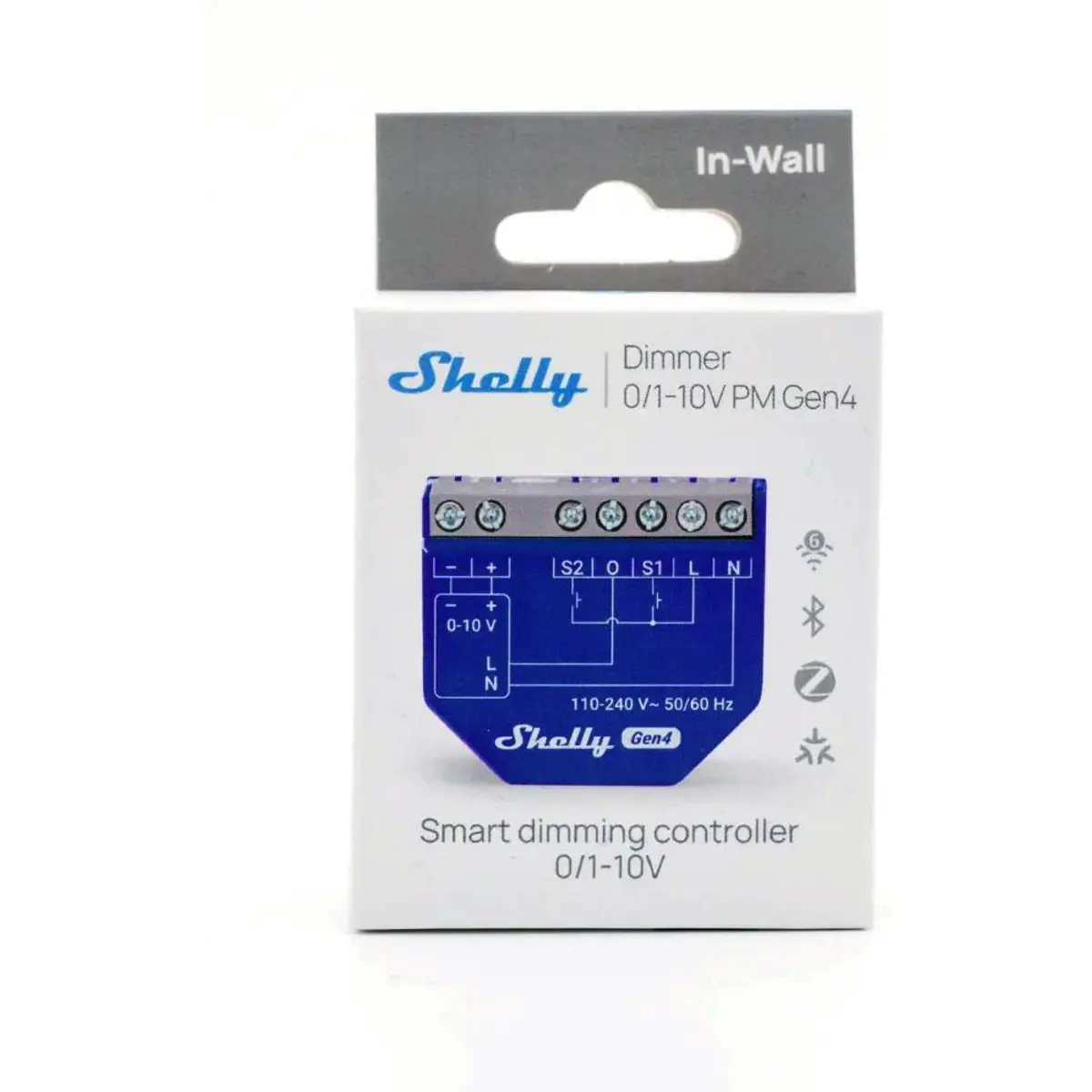

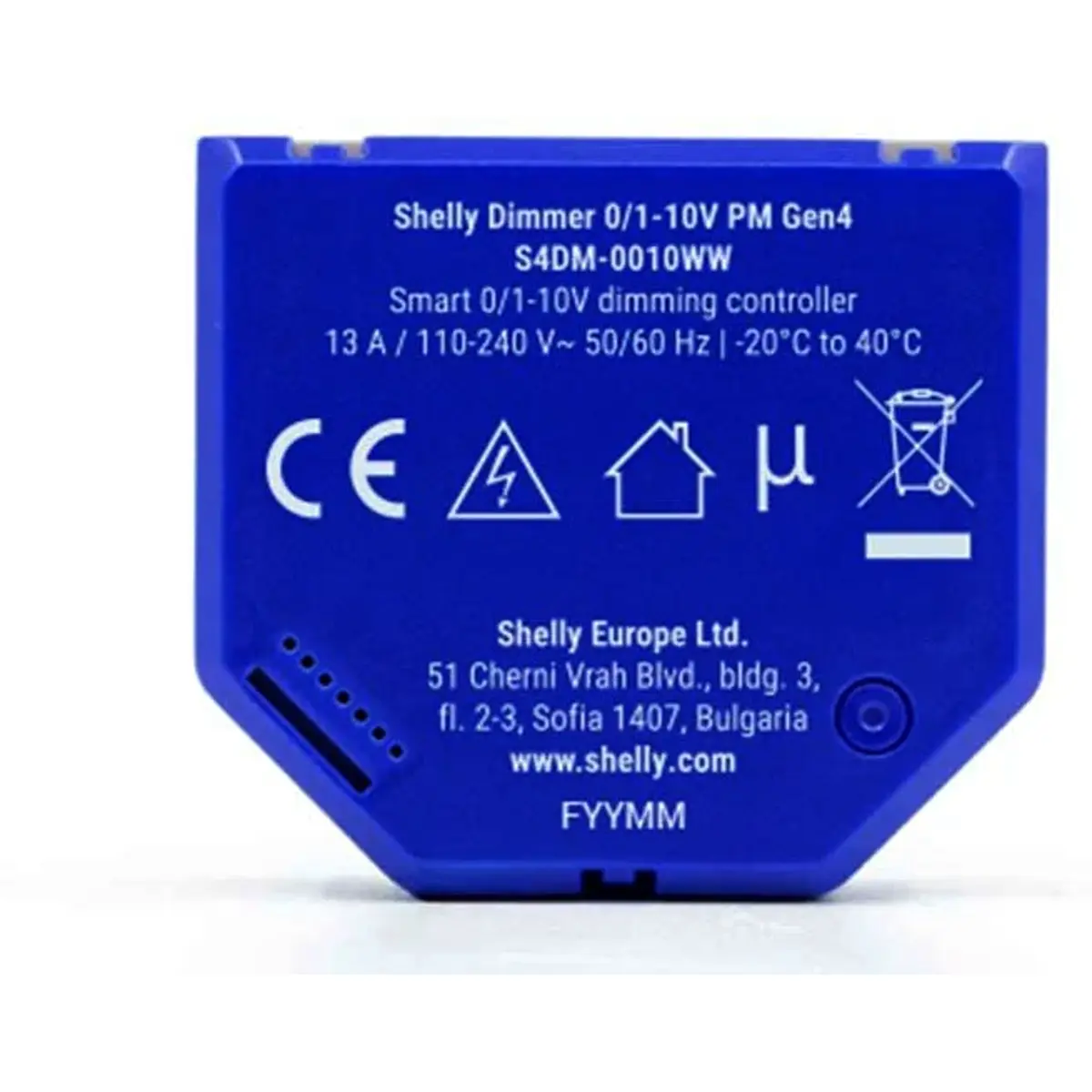

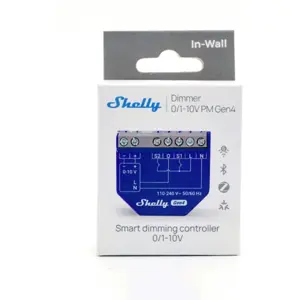

O Shelly Dimmer 0/1-10V PM Gen4 é um controlador inteligente para regulação remota de dispositivos com entrada de sinal de controlo 0-10V ou 1-10V, como drivers LED, sistemas de iluminação regulável, pequenos motores, válvulas e outros equipamentos compatíveis.
Este dimmer não controla diretamente a carga de iluminação como um dimmer tradicional. Em vez disso, envia um sinal de controlo para um driver compatível, permitindo regular a intensidade luminosa de forma precisa e suave. Isto permite a utilização com drivers mais potentes e sistemas de iluminação profissionais, sem ficar limitado às capacidades típicas de saída de um dimmer convencional.
Para além da regulação, o Shelly Dimmer 0/1-10V PM Gen4 integra medição de potência, permitindo monitorizar em tempo real a tensão, corrente e consumo dos equipamentos ligados. Pode funcionar de forma autónoma numa rede local ou ser integrado em plataformas de automação residencial, através de telemóvel, tablet, PC ou sistemas de domótica.
A versão Gen4 acrescenta conectividade multiprotocolo com Wi-Fi, Zigbee, Bluetooth e Matter, oferecendo maior flexibilidade de integração com ecossistemas como Shelly Smart Control, Alexa, Google Home, Apple HomeKit via Matter, SmartThings, Home Assistant e outras plataformas compatíveis.

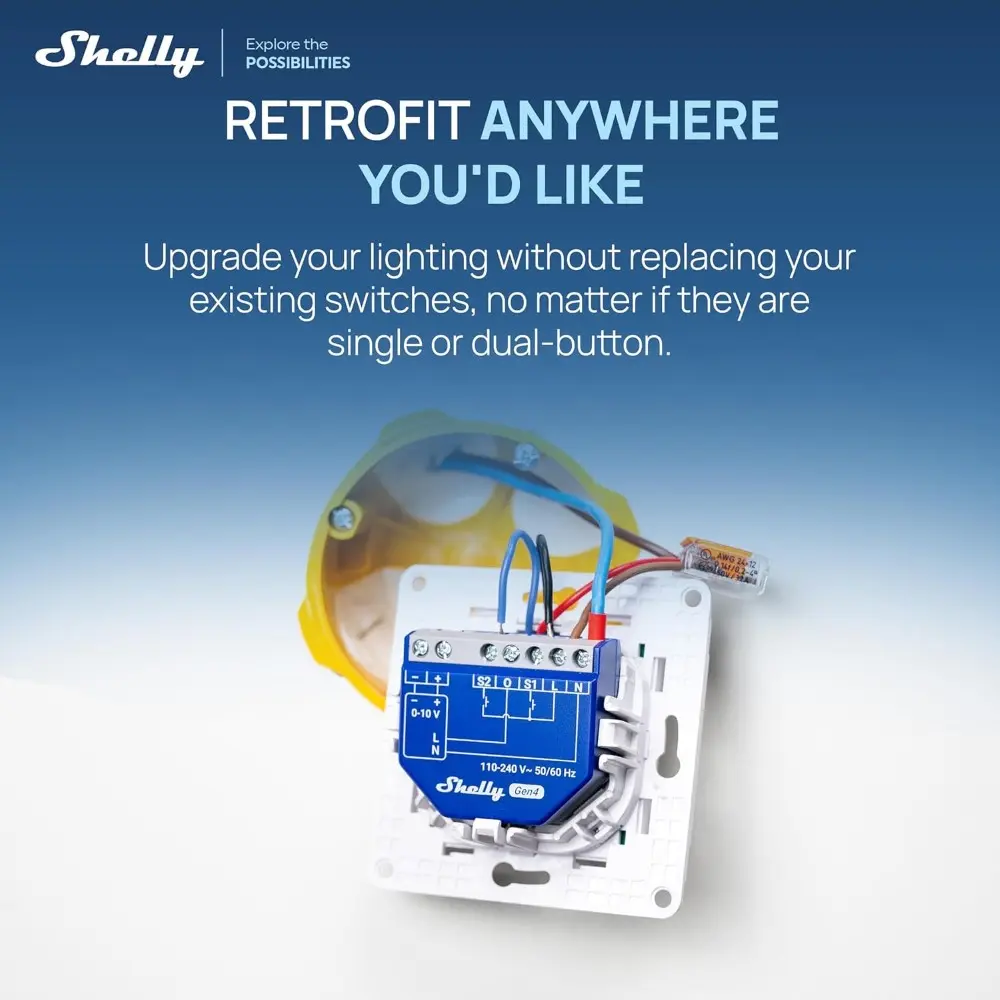

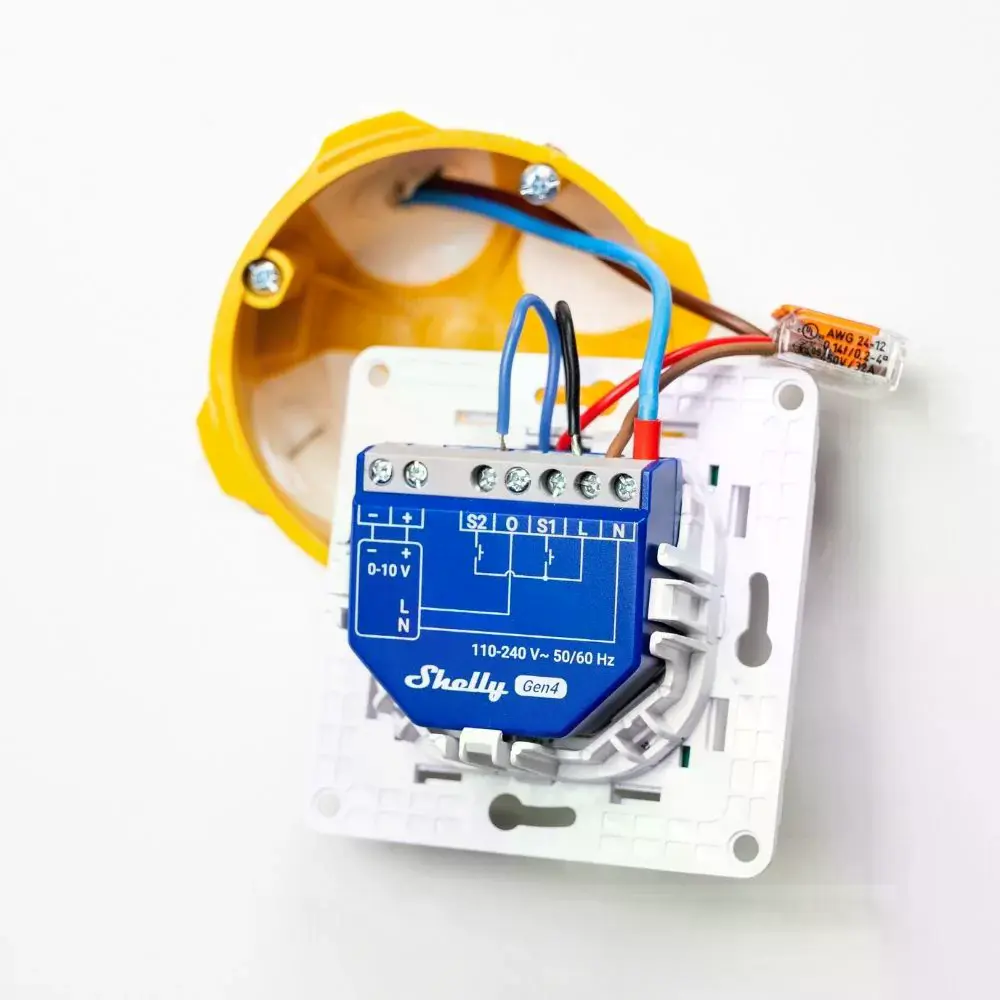

Pode ser instalado atrás de interruptores existentes, permitindo modernizar a instalação sem alterar o aspeto da parede ou substituir os botões já instalados. Suporta controlo por um ou dois botões, bem como ajuste da gama de brilho, velocidade de transição, modo noturno e agendamentos automáticos.
Mas que vantagens temos em utilizar este tipo de dimmer?

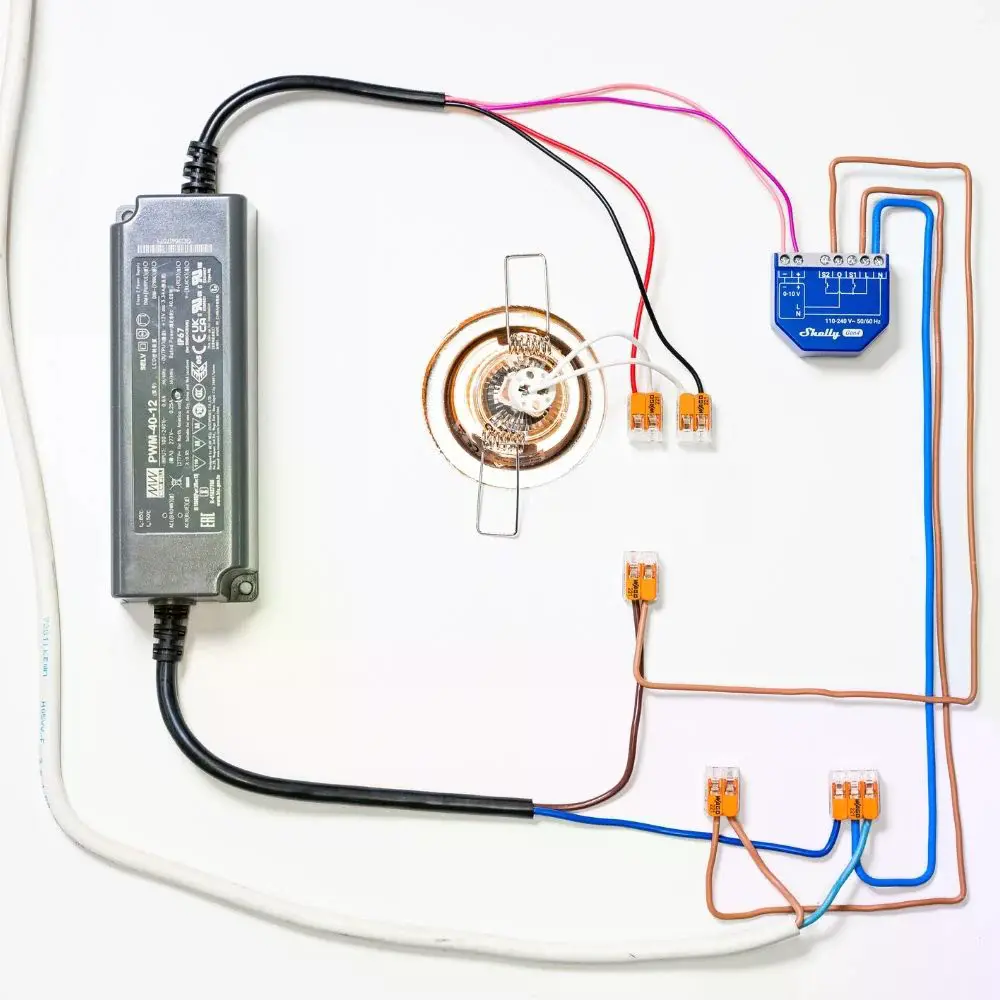

Uma vez que o Shelly Dimmer 0/1-10V PM Gen4 não alimenta diretamente a carga final, pode ser utilizado com drivers LED de maior potência e em instalações onde é necessário apenas um sinal de controlo 0-10V ou 1-10V. Isto torna-o ideal para projetos residenciais, comerciais, restauração, escritórios, iluminação ambiente, calhas LED e sistemas onde se pretende controlo fino da luminosidade.
FUNCIONALIDADES:
✅ Wi-Fi 6: Permite ligar o dispositivo a uma rede sem fios.
✅ Zigbee 3.0: Integração com ecossistemas Zigbee compatíveis e possibilidade de utilização como repetidor Zigbee.
✅ Matter: Compatível com o protocolo Matter para integração simples em ecossistemas smart home modernos.
✅ Bluetooth 5: Utilizado para inclusão e comunicação de curto alcance.
✅ Gateway BLE: Facilita a comunicação entre dispositivos Bluetooth Low Energy e a rede Wi-Fi.
✅ Extensor de alcance Wi-Fi: Reemite o sinal Wi-Fi e ajuda a melhorar a cobertura da rede.
✅ Suporte para drivers 0-10V e 1-10V: Compatível com drivers de iluminação, motores, válvulas e outros equipamentos com entrada de controlo analógica.
✅ Controlo por interruptores existentes: Permite utilizar botões ou interruptores já instalados, em modo de um ou dois botões.
✅ Regulação suave da luminosidade: Ajuste preciso da intensidade luminosa, com controlo da velocidade de transição.
✅ Definição de brilho mínimo e máximo: Permite adaptar a gama de regulação ao comportamento do driver ou da luminária.
✅ Modo noturno: Define um nível de brilho reduzido durante horários específicos, ideal para quartos, corredores e zonas de passagem.
✅ Agendamentos básicos e avançados: Permite criar rotinas semanais ou anuais, incluindo alterações graduais de luminosidade.
✅ Medição de potência integrada: Monitoriza tensão, corrente e consumo em tempo real.
✅ Ações locais: Permite criar automatismos dentro da rede local, sem depender da cloud.
✅ Webhooks: Suporta automações através de comunicação HTTP/HTTPS com outros dispositivos.
✅ Scripting: Permite criar cenários de automação personalizados.
✅ MQTT: Compatível com integrações locais e sistemas de automação avançados.
✅ KNXnet/IP: Suporte para comunicação com sistemas de automação de edifícios.
✅ Sem necessidade de hub: Pode funcionar localmente, na cloud Shelly ou com plataformas de terceiros.

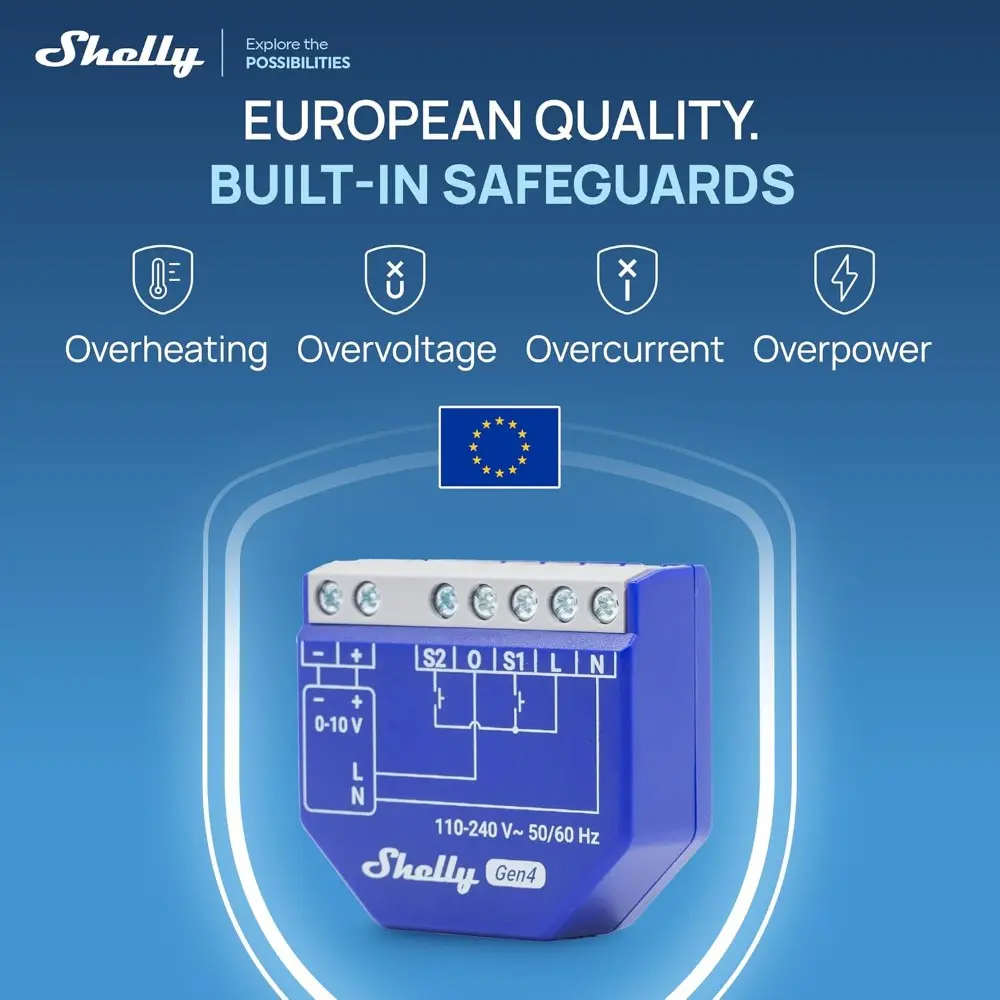

✅ Proteções integradas: Proteção contra sobreaquecimento, sobretensão, sobrecorrente e sobrepotência.
✅ Aplicações versáteis: Ideal para iluminação residencial, escritórios, espaços comerciais, restaurantes, cafés, hotéis, teatros, bares e sistemas de iluminação ambiente.
ESPECIFICAÇÕES:
• Alimentação: 110-240 V~ 50/60 Hz
• Consumo próprio: < 1,5 W
• Tipo de controlo: 0-10V / 1-10V
• Corrente máxima de comutação: 13 A
• Tensão máxima de comutação: 240 V~
• Corrente máxima de controlo: 35 mA
• Medição: tensão, corrente e consumo
• Precisão dos medidores: ±10%

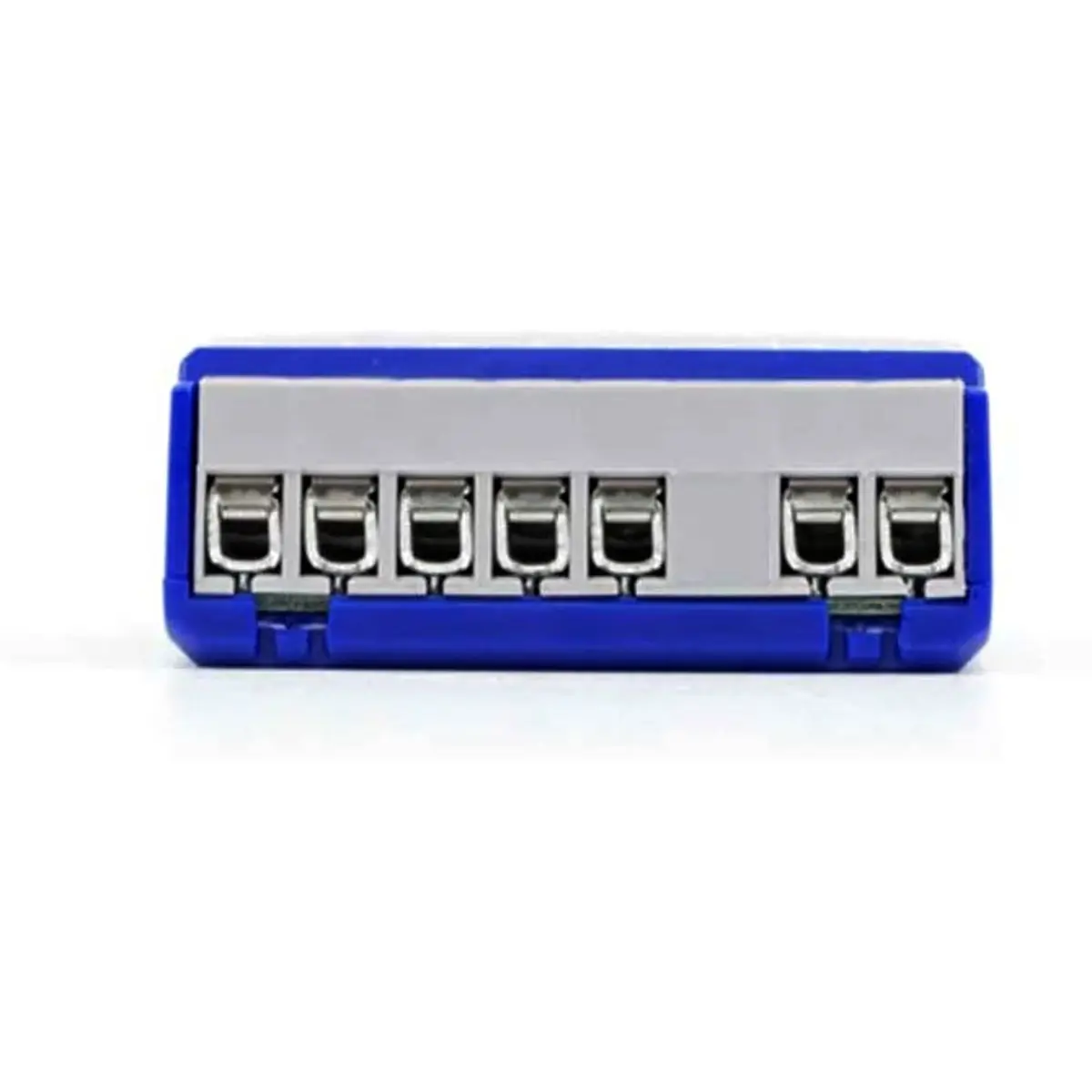

• Entradas: S1 e S2 para interruptores/botões
• Saídas: sinal 0-10V e saída de relé com medição de potência
• Wi-Fi: 802.11 b/g/n/ax, 2,4 GHz
• Bluetooth: 5.0
• Zigbee: 802.15.4
• Processador: ESP32-C6
• Memória Flash: 8 MB

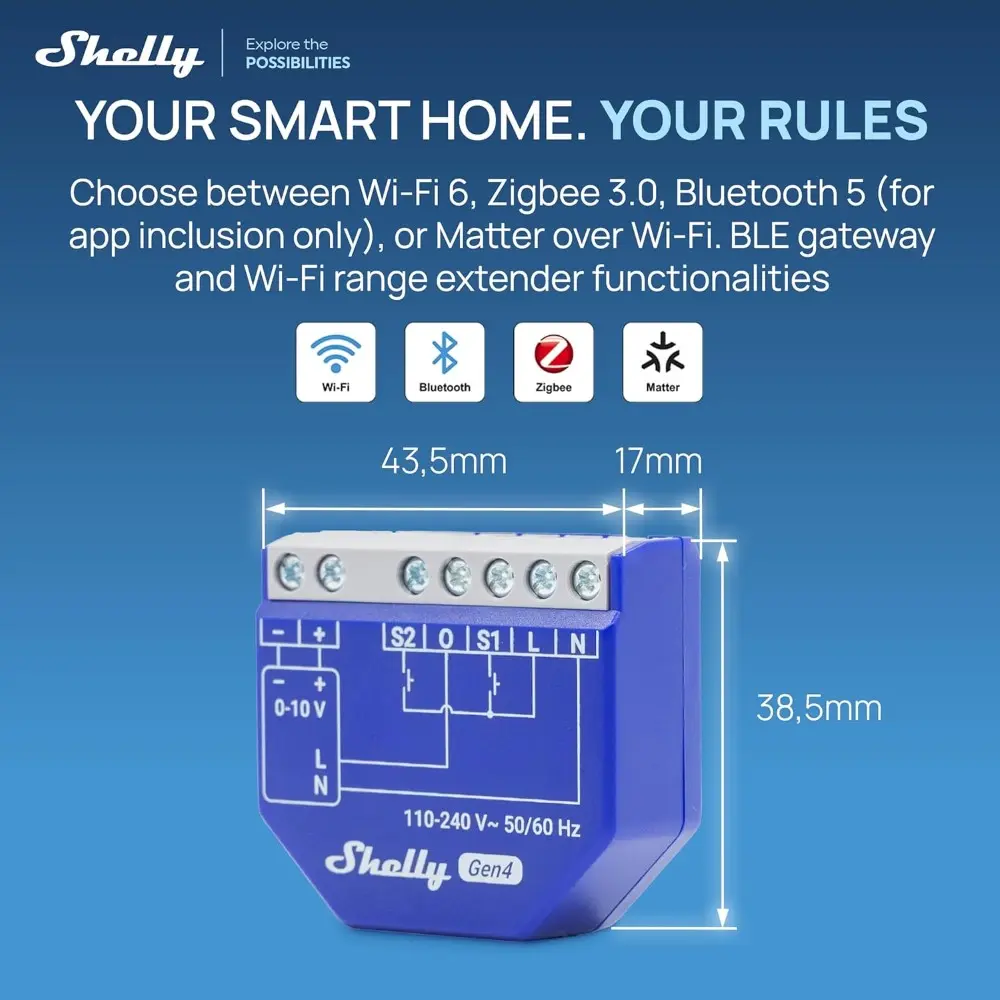

• Dimensões: 38,5 x 43,5 x 17 mm
• Peso: 28,5 g
• Temperatura de funcionamento: -20°C a 40°C
• Humidade: 30% a 70% RH
• Montagem: atrás de interruptor, caixa de parede ou teto
• Utilização: apenas interior
• Cor: azul Shelly / conetor cinzento
APLICAÇÕES TÍPICAS:
• Regulação de fitas LED com driver 0-10V ou 1-10V
• Iluminação ambiente em salas, quartos e corredores
• Restaurantes, cafés e espaços comerciais
• Escritórios e zonas de trabalho
• Controlo automático por horários, nascer/pôr do sol ou sensores de movimento
• Monitorização de consumo energético
• Modernização de instalações existentes sem substituir os interruptores
Informação adicional:
⫸
Site oficial da Shelly (EN)
⫸
Shelly Knowledge Base
⫸
Manual de instruções (PDF)
….
Esquema interno simplificado:
Interface para Add-on:

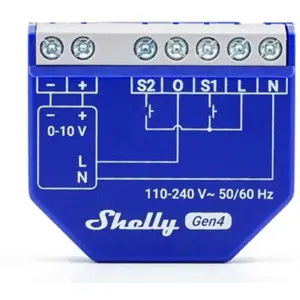

Esquema de ligações:
