O Raspberry Pi DAC Pro é uma placa de áudio HAT de alta fidelidade, concebida para transformar um Raspberry Pi numa solução de reprodução sonora de elevada qualidade. Equipado com o conversor Texas Instruments PCM5242, suporta áudio até 24 bits/192 kHz e disponibiliza saídas estéreo RCA, saída dedicada para auscultadores e acesso a sinal diferencial/balanceado, consoante a revisão da placa. A instalação é direta no conector GPIO de 40 pinos, sem necessidade de cabos, soldadura ou alimentação externa.
PRINCIPAIS CARACTERÍSTICAS
◆ Conversor digital-analógico Texas Instruments PCM5242 de elevada fidelidade
◆ Reprodução de áudio até 24 bits/192 kHz
◆ Saída estéreo de nível de linha através de conectores RCA
◆ Amplificador dedicado para auscultadores com saída de 3.5 mm
◆ Saída diferencial/balanceada disponível na PCB, consoante a revisão
◆ Controlo de volume por software através de ALSA
◆ Ligação direta ao conector GPIO de 40 pinos
◆ Cabeçalho GPIO pass-through para acesso aos pinos do Raspberry Pi
◆ Alimentação fornecida diretamente pelo Raspberry Pi
◆ Instalação sem necessidade de cabos ou soldadura
◆ EEPROM HAT integrada
◆ Compatível com computadores Raspberry Pi equipados com GPIO de 40 pinos
ESPECIFICAÇÕES
• Identificação
- Produto: Raspberry Pi DAC Pro
- Referência do fabricante: SC2077
- EAN: 5056561802381
- Formato: HAT para Raspberry Pi
- Cor da PCB: Verde
• Áudio
- Conversor DAC: Texas Instruments PCM5242
- Resolução máxima suportada: 24 bits
- Frequência de amostragem máxima suportada: 192 kHz
- Relação sinal-ruído: 114 dB
- Distorção harmónica total: -94 dB
- Controlo de volume: Por software, através de ALSA
- Processamento de sinal: Mini DSP integrado
• Saídas de áudio
- Saída de linha:
· 2 conectores RCA estéreo
· Nível de saída até 2 V RMS
- Saída para auscultadores:
· Conector jack de 3.5 mm
· Amplificador dedicado
- Saída diferencial/balanceada: Disponível através de contactos na PCB, consoante a revisão da placa
• Interface e ligação
- Interface de áudio digital: I²S
- Ligação ao Raspberry Pi: GPIO de 40 pinos
- Cabeçalho GPIO: Pass-through de 40 pinos
- EEPROM HAT: Integrada e com escrita ativada
- Indicador: LED de alimentação
• Alimentação
- Fonte de alimentação: Fornecida pelo Raspberry Pi através do GPIO
- Alimentação externa necessária: Não
• Compatibilidade
- Computadores compatíveis: Modelos Raspberry Pi equipados com conector GPIO de 40 pinos
- Sistema operativo: Raspberry Pi OS e outras distribuições Linux compatíveis
- Controladores: Integrados no Linux
• Características físicas
- Dimensões: 58 x 65 mm
- Furos de montagem: 4 x M2.5
- Temperatura de funcionamento: 0 °C a 50 °C
NOTAS

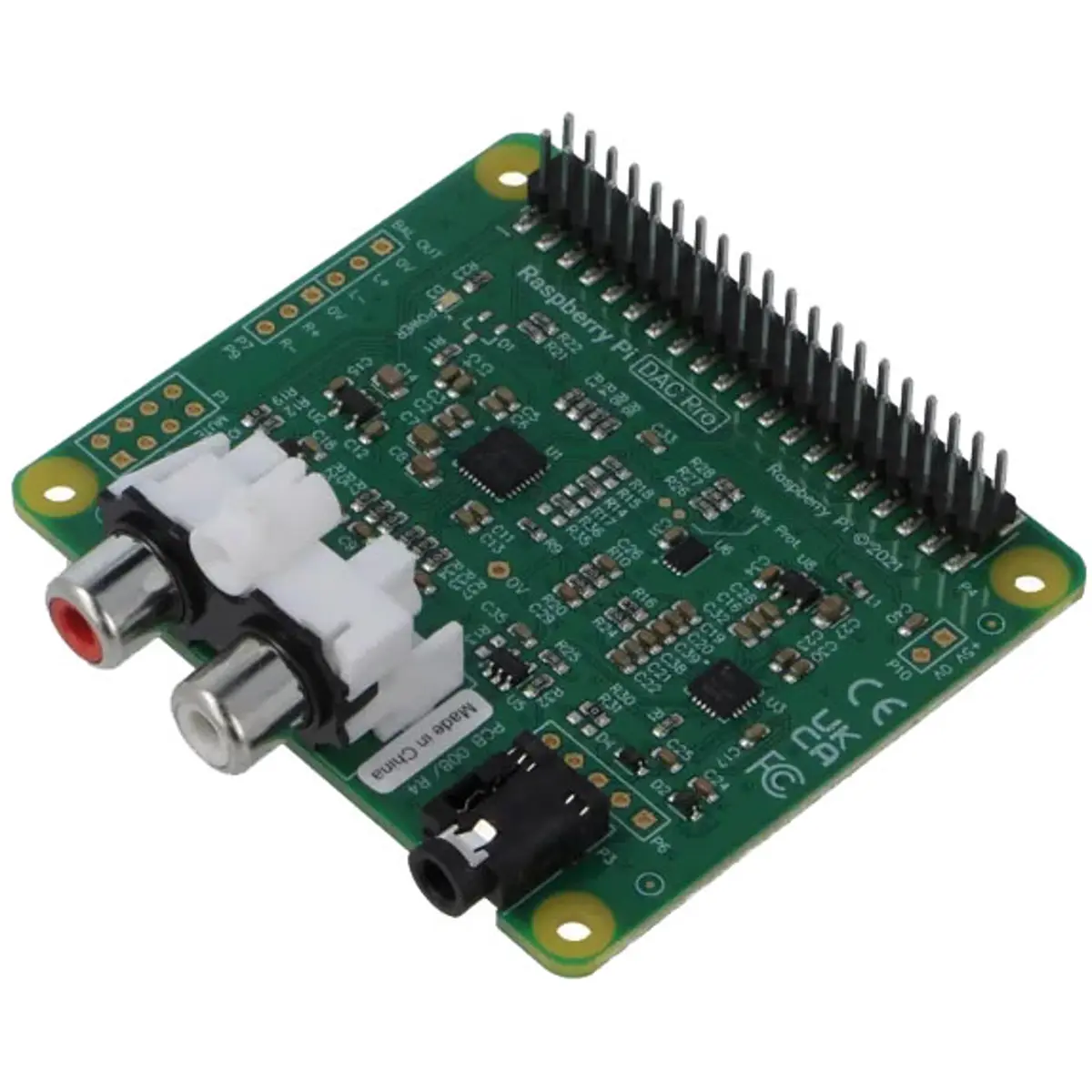

◆ O Raspberry Pi DAC Pro foi sujeito a uma atualização de fabrico, com transição iniciada em janeiro de 2026. As unidades mais recentes são fabricadas na China, apresentam a inscrição “Made in China”, utilizam um novo bloco branco de conectores RCA com contactos metálicos prateados e já não incluem o conector P7/P9.
◆ Segundo o fabricante, estas alterações não afetam as especificações elétricas, o desempenho de áudio, a compatibilidade geral, as dimensões principais nem os requisitos de software ou firmware.
◆ Nesta versão, a ausência do conector P7/P9 impede a ligação direta de acessórios que dependam desse interface e pode limitar o acesso imediato à saída diferencial/balanceada. A utilização desta saída requer trabalhos adicionais de soldadura na PCB, devendo a instalação ser efetuada apenas por utilizadores com experiência adequada.
◆ Este produto não integra tomadas XLR. A placa opcional “
Raspberry Pi SC0551 — Placa de 2 Saídas XLR Balanceadas para Raspberry Pi DAC Pro” disponibiliza duas saídas XLR balanceadas, mas não pode ser ligada diretamente a esta versão do Raspberry Pi DAC Pro, uma vez que o conector P7/P9 não se encontra instalado. A montagem desse acessório exige a soldadura de pinos ou de um conector compatível diretamente na PCB.
