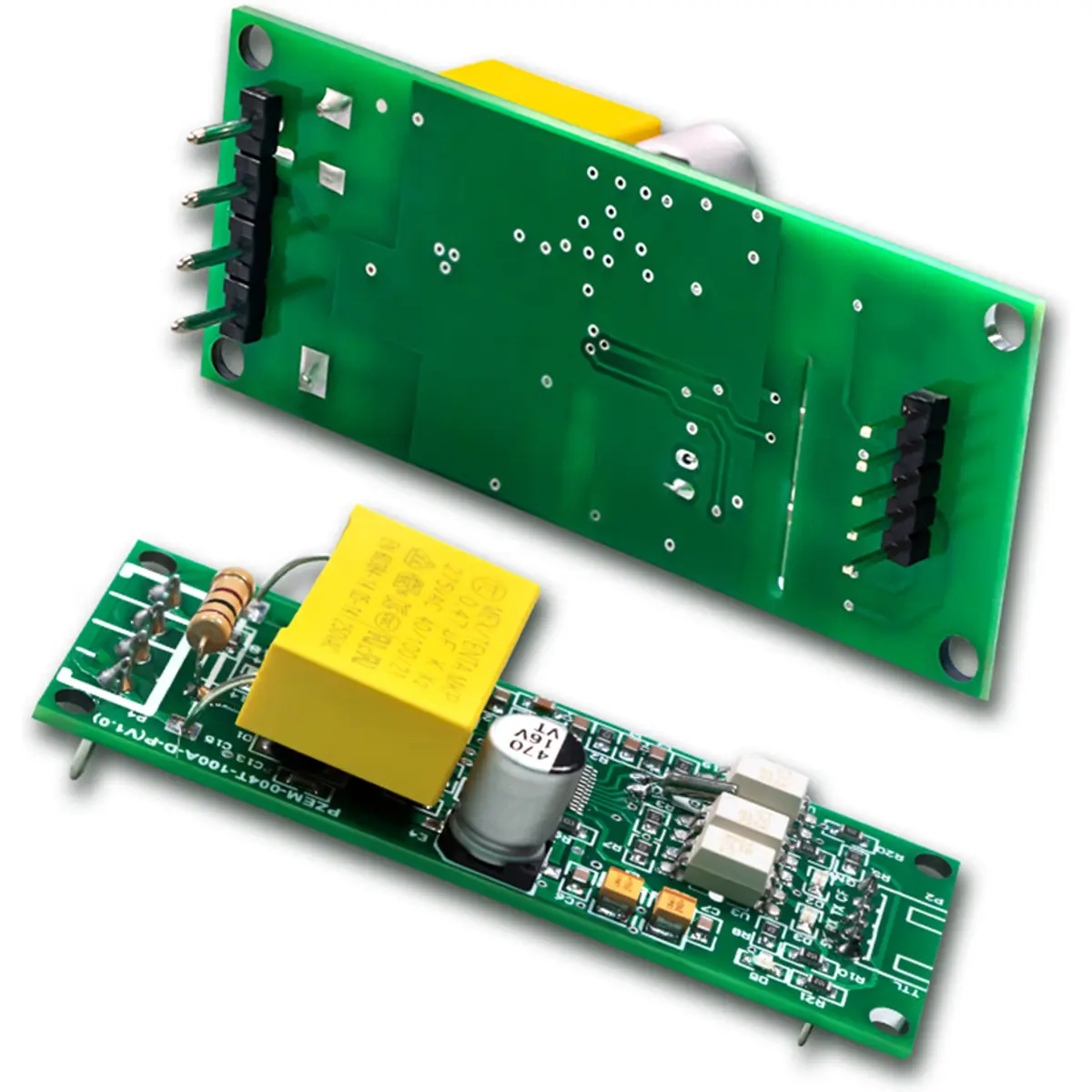

O módulo PZEM-004T (V1.0) é uma solução compacta e multifuncional ideal para a monitorização e medição de parâmetros elétricos em redes de corrente alternada (AC). Desenvolvido tanto para fins industriais como para projetos eletrónicos de automação (como ecossistemas Arduino), este dispositivo garante elevada precisão e confiabilidade na recolha de dados críticos de consumo de energia. Equipado com uma interface de comunicação série TTL, permite a leitura e configuração remota de parâmetros em tempo real através de diversos tipos de terminais, tornando a gestão energética simples e altamente integrada.
ESPECIFICAÇÕES
- Tensão de funcionamento: 80 ~ 260VAC
- Tensão de teste: 80 ~ 260VAC
- Potência nominal: 100A / 22000W
- Frequência de operação: 45-65Hz
- Classe de precisão de medição: 1%
• Intervalos e Formatos de Visualização
- Potência ativa: · Intervalo de teste: 0 ~ 22kW
- Energia acumulada: · Intervalo de teste: 0 ~ 9999kWh
- Tensão:· Intervalo de teste: 80 ~ 260VAC
- Corrente: · Intervalo de teste: 0 ~ 100A
CONTEÚDO DA EMBALAGEM

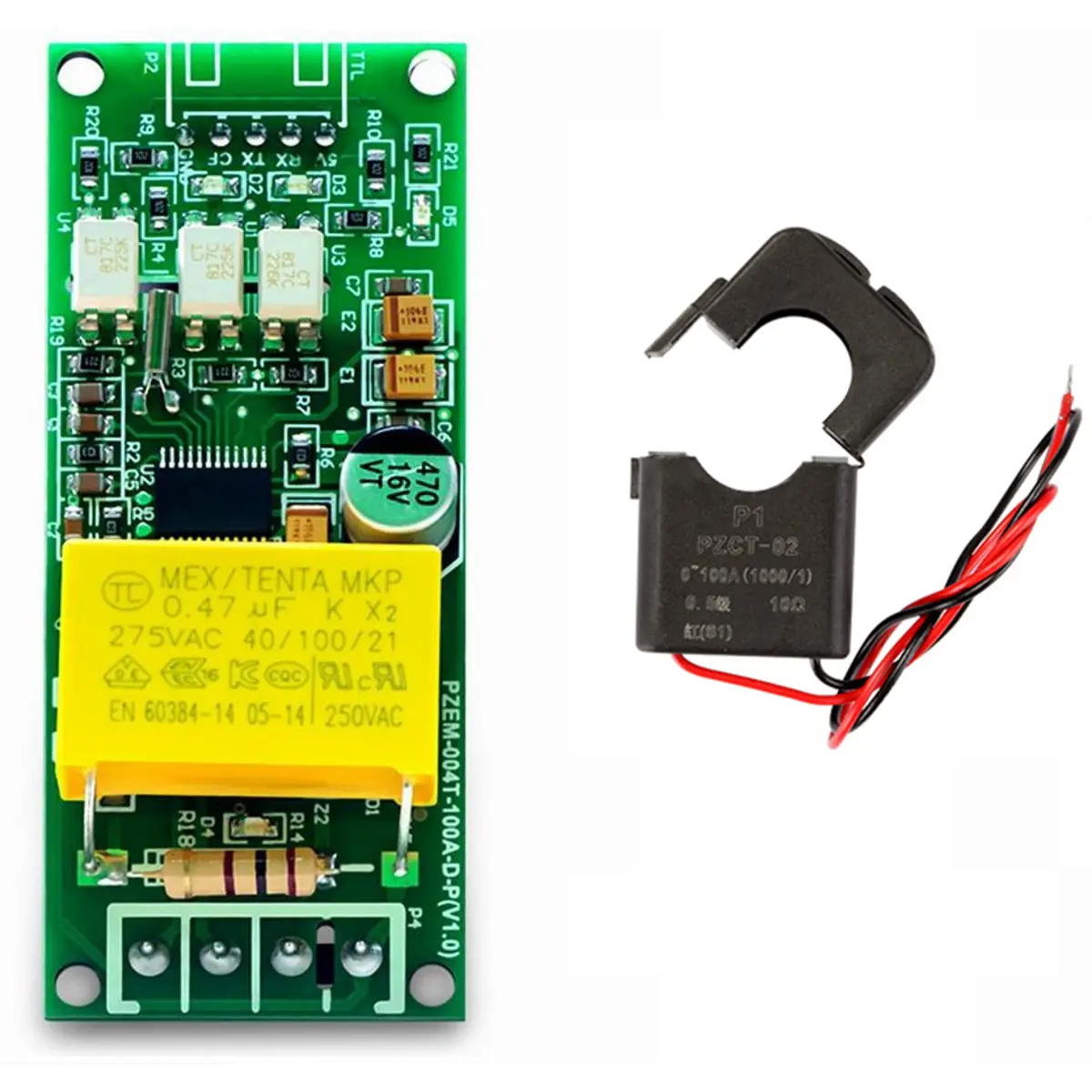

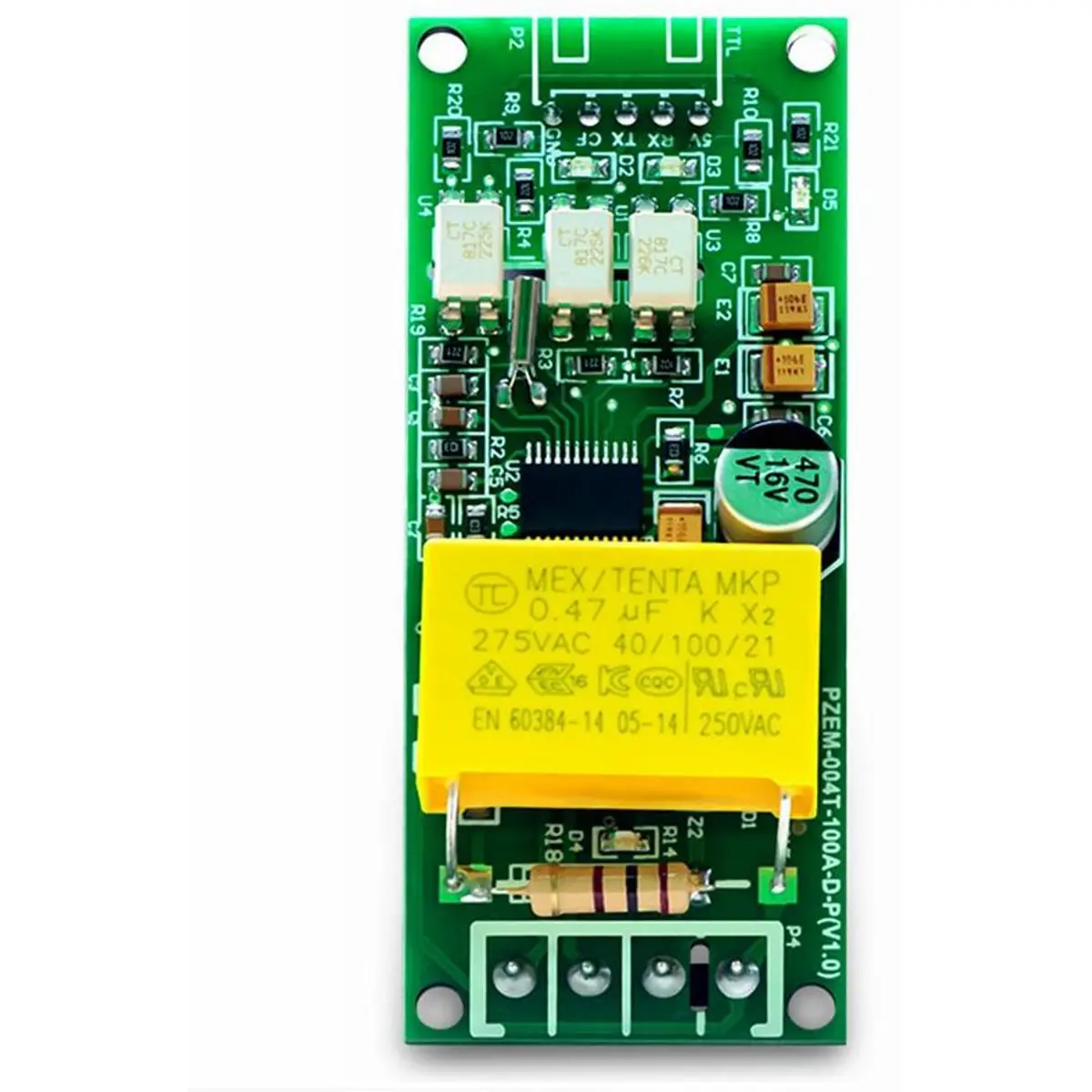

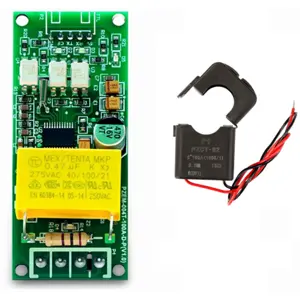

• 1x Módulo PZEM-004T (V1.0) de monitorização de energia elétrica AC 100A
• 1x Transformador de corrente (Bobina CT )
NOTAS
• Este módulo foi concebido exclusivamente para utilização em espaços interiores, não devendo ser utilizado ao ar livre.
• A carga aplicada ao circuito de não deve, em circunstância alguma, exceder a potência nominal especificada do módulo (22000W).

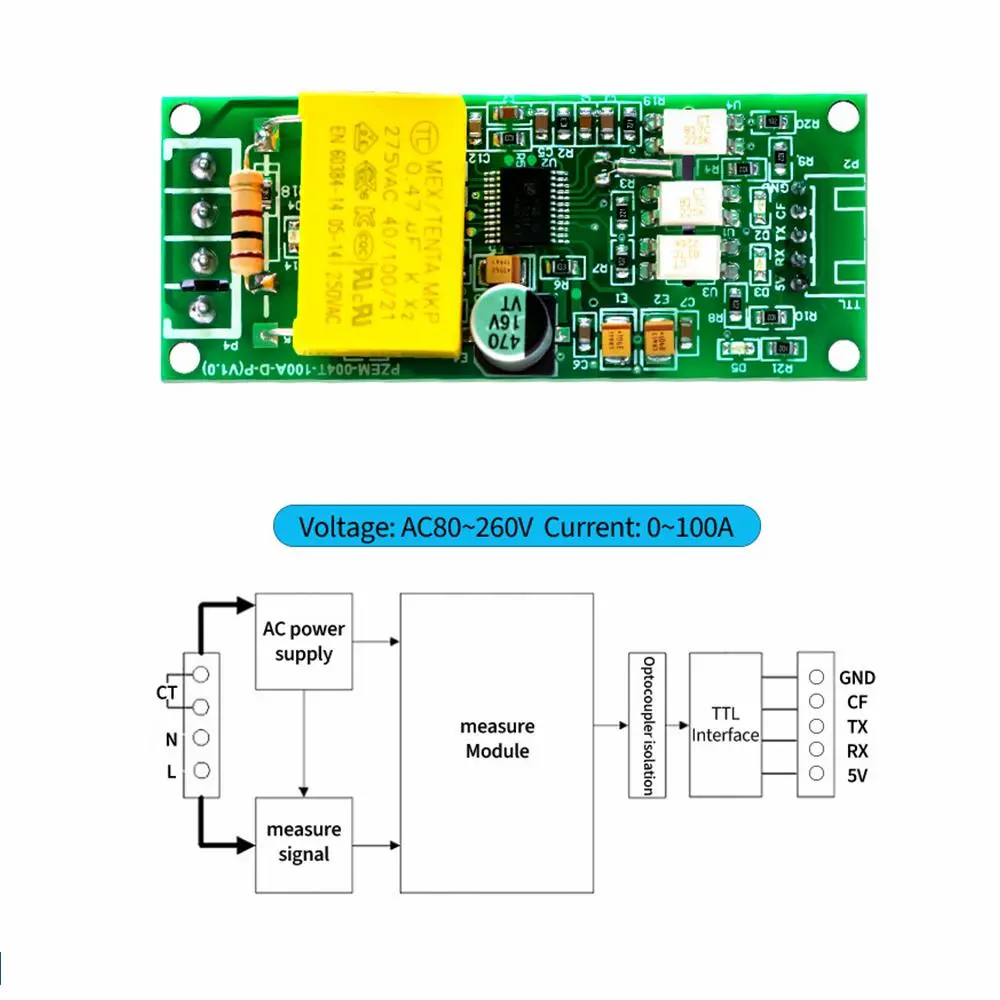

• A ordem e os esquemas de ligação dos cabos elétricos (terminais de teste e comunicação série) devem ser rigorosamente respeitados para evitar danos.
• O dispositivo não pode ser utilizado com inversores de frequência ou geradores de onda não senoidal (inverter).
• O valor inicial de teste para a corrente começa nos 10mA e a potência a partir de 1W. Devido ao facto de ser um equipamento destinado a testes de alta potência, não é recomendado para aplicações que exijam precisão rigorosa ao nível de miliamperes (mA) ou medições inferiores a 1W.
• A comunicação com computadores ou dispositivos USB/RS232 requer a utilização de uma placa adaptadora intermédia compatível (ex: conversor TTL para USB ou TTL para RS232).
• Os comandos enviados via porta série através de programas de terminal (ex: RealTerm) têm obrigatoriamente de ser transmitidos em formato Hexadecimal (HEX) e nunca como cadeias de texto (String).
