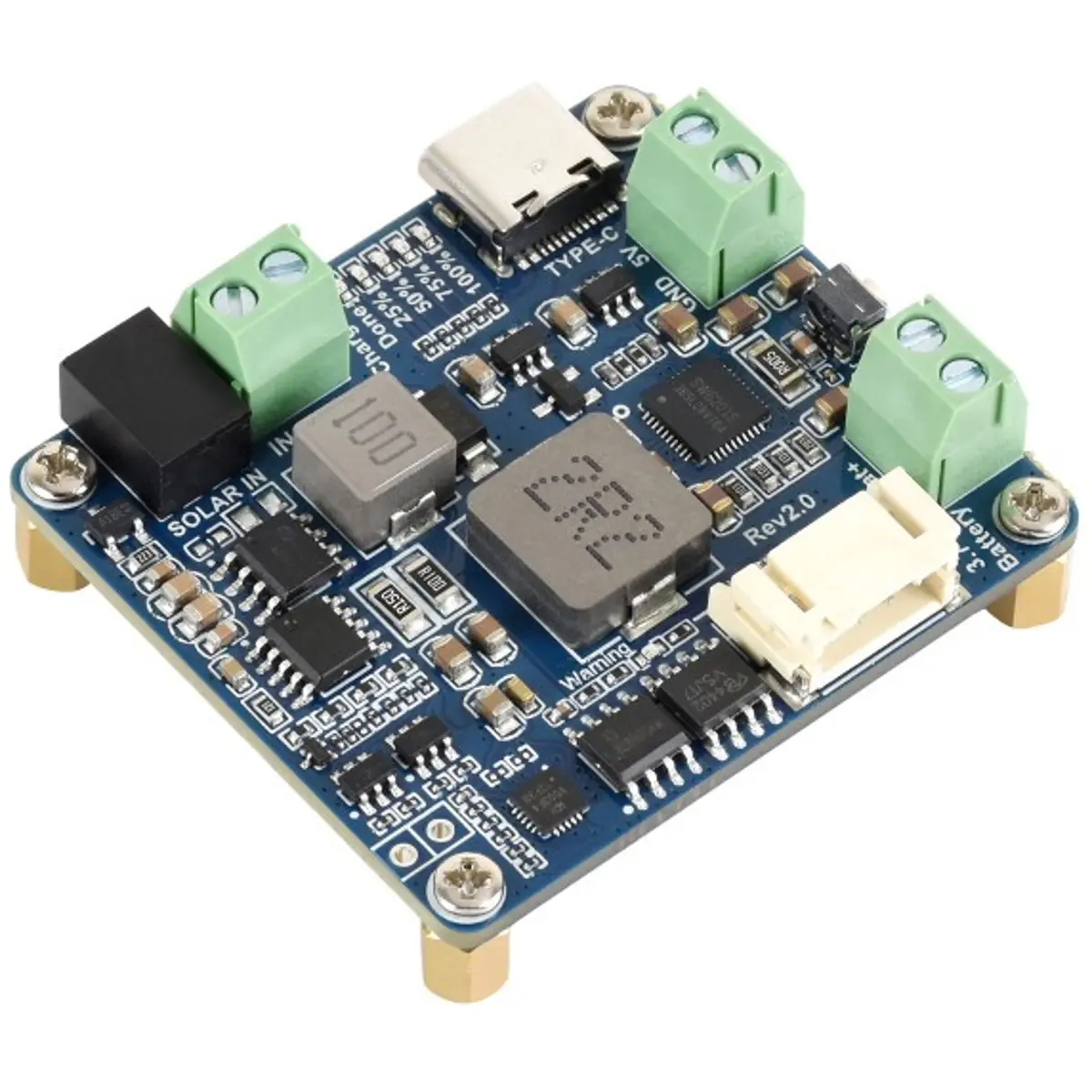

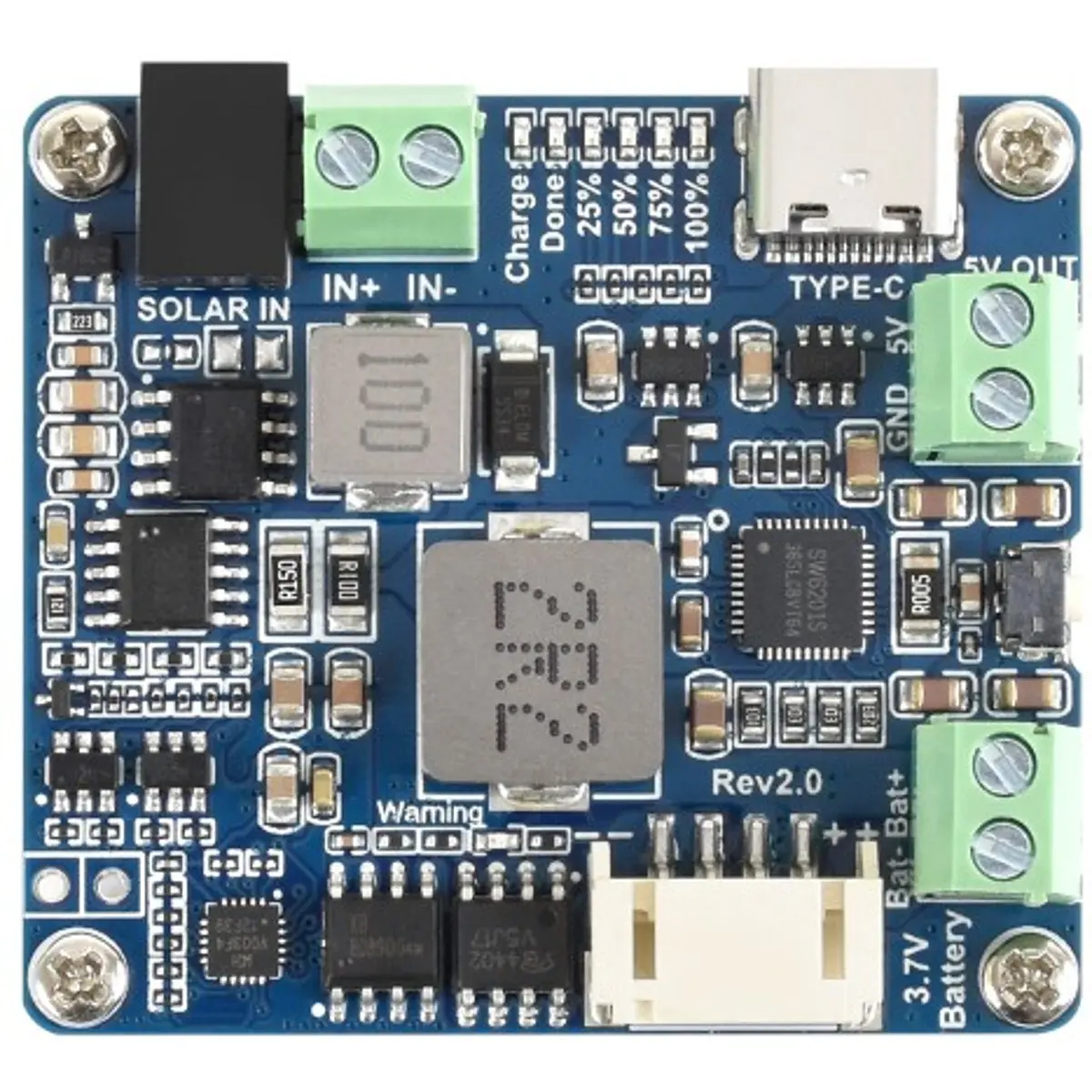

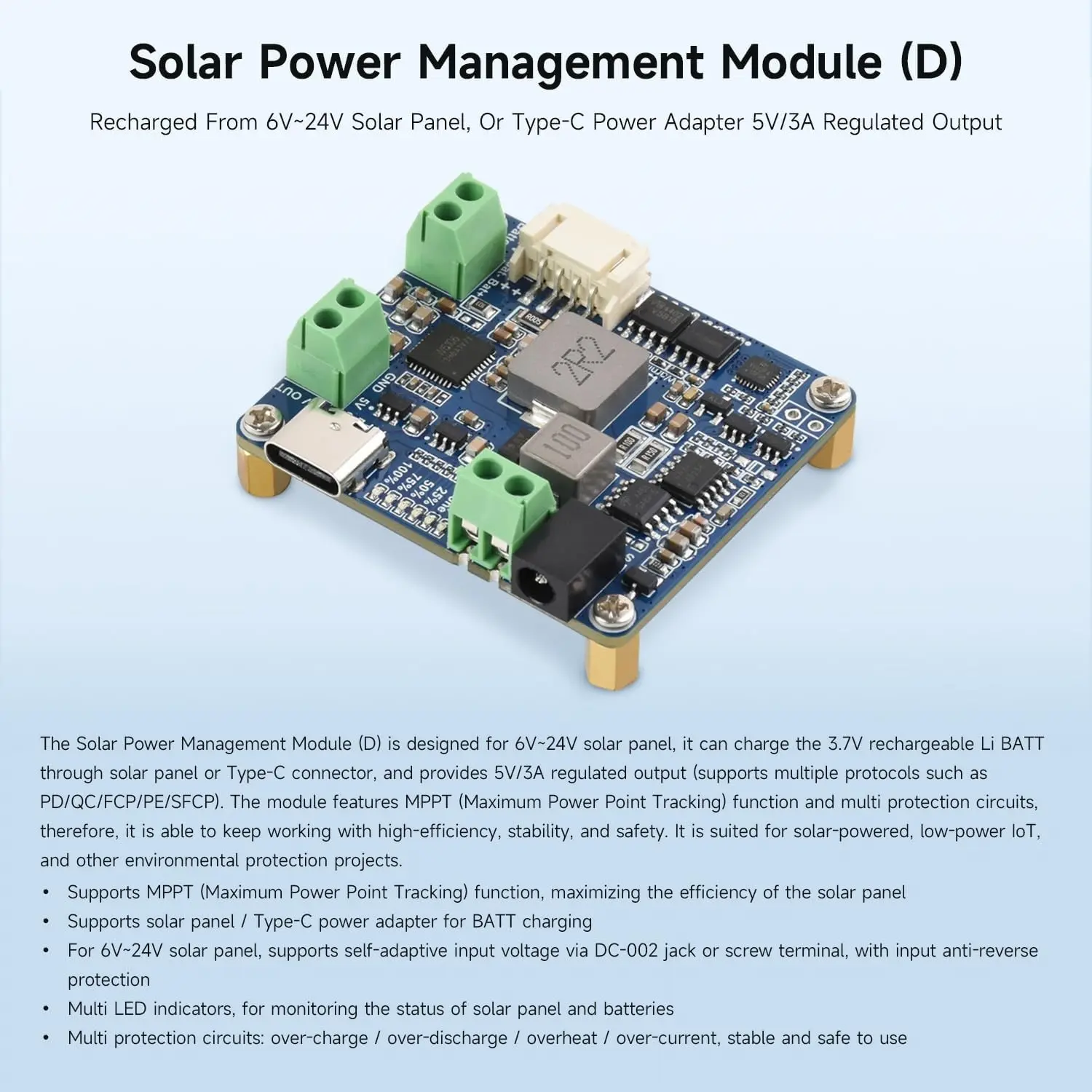

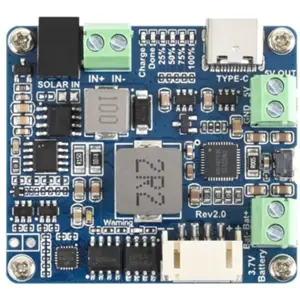

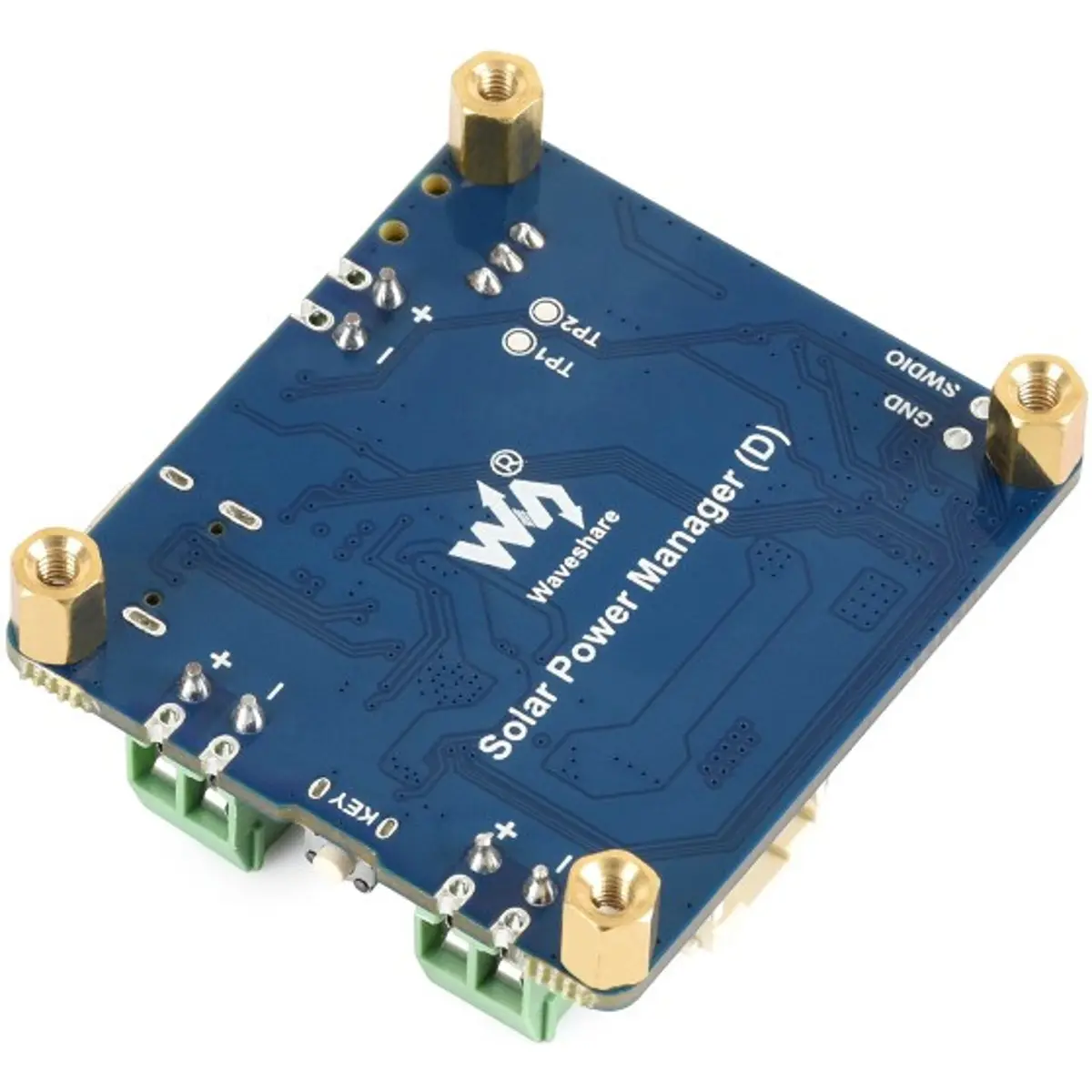

O Waveshare 26363 é um módulo compacto de gestão de energia solar, concebido para carregar baterias recarregáveis de iões de lítio de 3.7V através de um painel solar ou de uma fonte USB Type-C. A tecnologia MPPT otimiza o aproveitamento da energia solar, enquanto a saída regulada de 5V/3A e o suporte para vários protocolos de carregamento rápido permitem alimentar dispositivos IoT, placas de desenvolvimento, sistemas portáteis e outras aplicações autónomas com elevada eficiência, estabilidade e segurança.
PRINCIPAIS CARACTERÍSTICAS
◆ Tecnologia MPPT para otimização automática do ponto de funcionamento e melhor aproveitamento da energia solar
◆ Compatível com painéis solares de 6V a 24V, com adaptação automática da tensão de entrada
◆ Carregamento de baterias de 3.7V através de painel solar, conector USB Type-C, ficha DC-002 ou terminal de parafuso
◆ Saída regulada de 5V/3A através de USB Type-C ou terminal de parafuso
◆ Suporte para os protocolos de carregamento PD, QC, AFC, FCP, SCP, PE e SFCP
◆ Comutação automática entre carregamento e descarga, permitindo carregar a bateria enquanto o sistema alimenta uma carga
◆ Proteções contra sobrecarga, descarga excessiva, sobreaquecimento, sobrecorrente, curto-circuito e inversão de polaridade
◆ Indicadores LED para monitorização do nível da bateria e do estado do carregamento solar
◆ Modo dedicado para dispositivos de consumo ultrabaixo
◆ Filtragem através de condensadores eletrolíticos de alumínio e condensadores cerâmicos, reduzindo a ondulação da saída

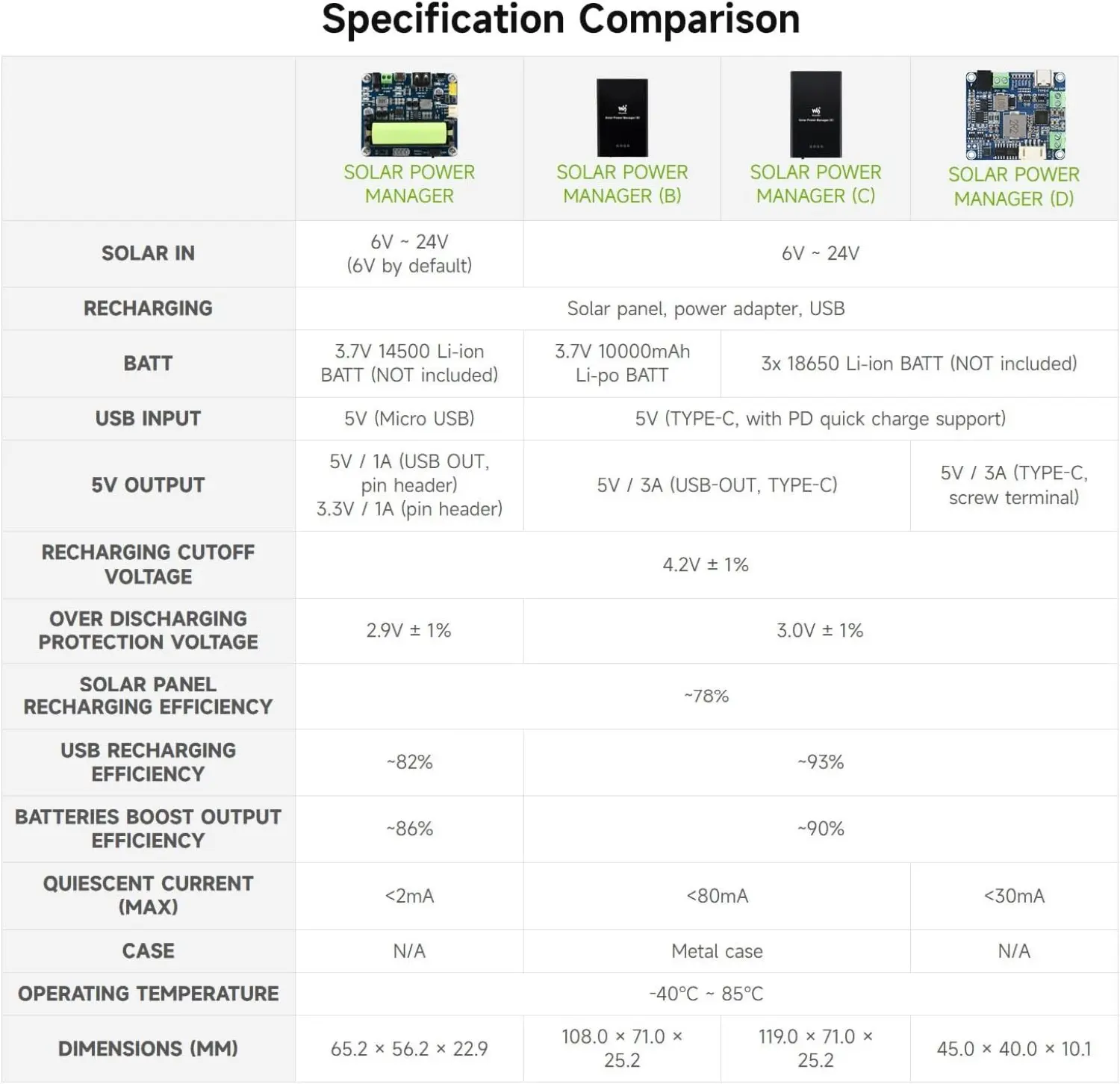

ESPECIFICAÇÕES
• Gestão de energia solar
- Tecnologia de rastreamento: MPPT
- Tensão de entrada solar: 6V a 24V
- Ligações para painel solar
· Conector: DC-002
· Terminal: Bloco de terminais de parafuso
- Proteção contra inversão da entrada: Integrada
• Entrada USB
- Interface: USB Type-C
- Tensão de entrada: 5V
- Compatibilidade: Adaptadores de alimentação com carregamento rápido PD
• Bateria
- Tipo: Bateria recarregável de iões de lítio de 3.7V
- Ligações
· Conector: PH2.0 de 4 pinos
· Terminal: Bloco de terminais de parafuso
- Tensão de fim de carga: 4.2V ±1%
- Tensão de proteção contra descarga excessiva: 3.0V ±1%
- Carregamento e alimentação simultâneos: Suportados
• Saída de alimentação
- Tensão de saída: 5V
- Corrente máxima de saída: 3A
- Ligações de saída
· USB: Type-C
· Terminal: Bloco de terminais de parafuso
- Protocolos suportados: PD, QC, AFC, FCP, SCP, PE e SFCP
- Modo para cargas de baixo consumo: Suportado
• Eficiência
- Eficiência de carregamento solar: Aproximadamente 78%
- Eficiência de carregamento USB: Aproximadamente 93%
- Eficiência da conversão elevadora da bateria: Aproximadamente 90%
• Proteções elétricas
- Sobrecarga: Proteção integrada
- Descarga excessiva: Proteção integrada
- Sobreaquecimento: Proteção integrada
- Sobrecorrente: Proteção integrada
- Curto-circuito: Proteção integrada
- Inversão de polaridade: Proteção integrada
• Indicadores e controlos
- Indicadores de capacidade da bateria: 4 LEDs
- Indicadores de carregamento solar
· Charge: Carregamento em curso
· Done: Bateria totalmente carregada
- Botão de função
· Pressão simples: Ativa automaticamente a saída quando é ligada uma carga
· Pressão dupla: Ativa o modo para cargas de consumo ultrabaixo
• Características físicas
- Temperatura de funcionamento: -40°C a 85°C

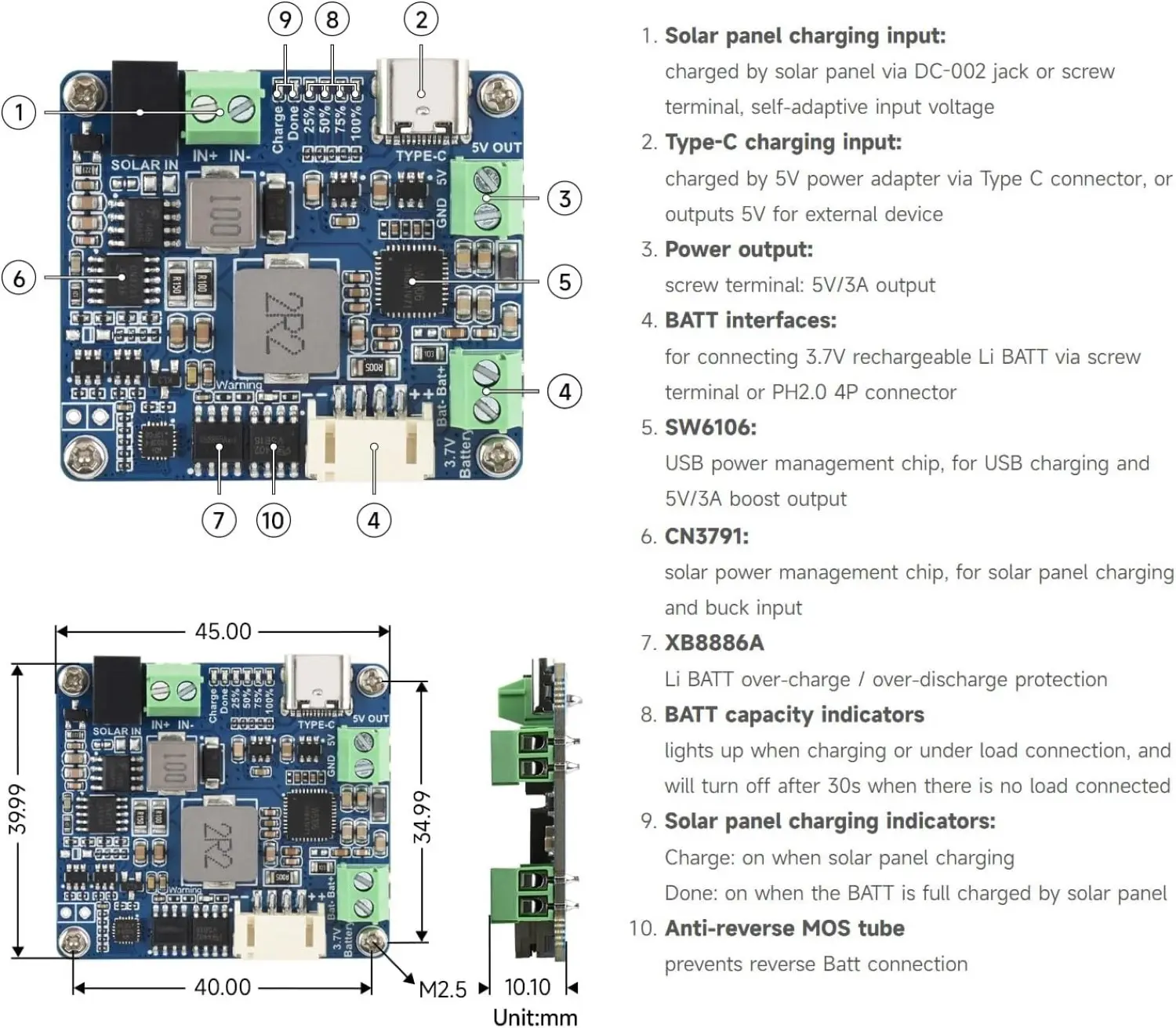

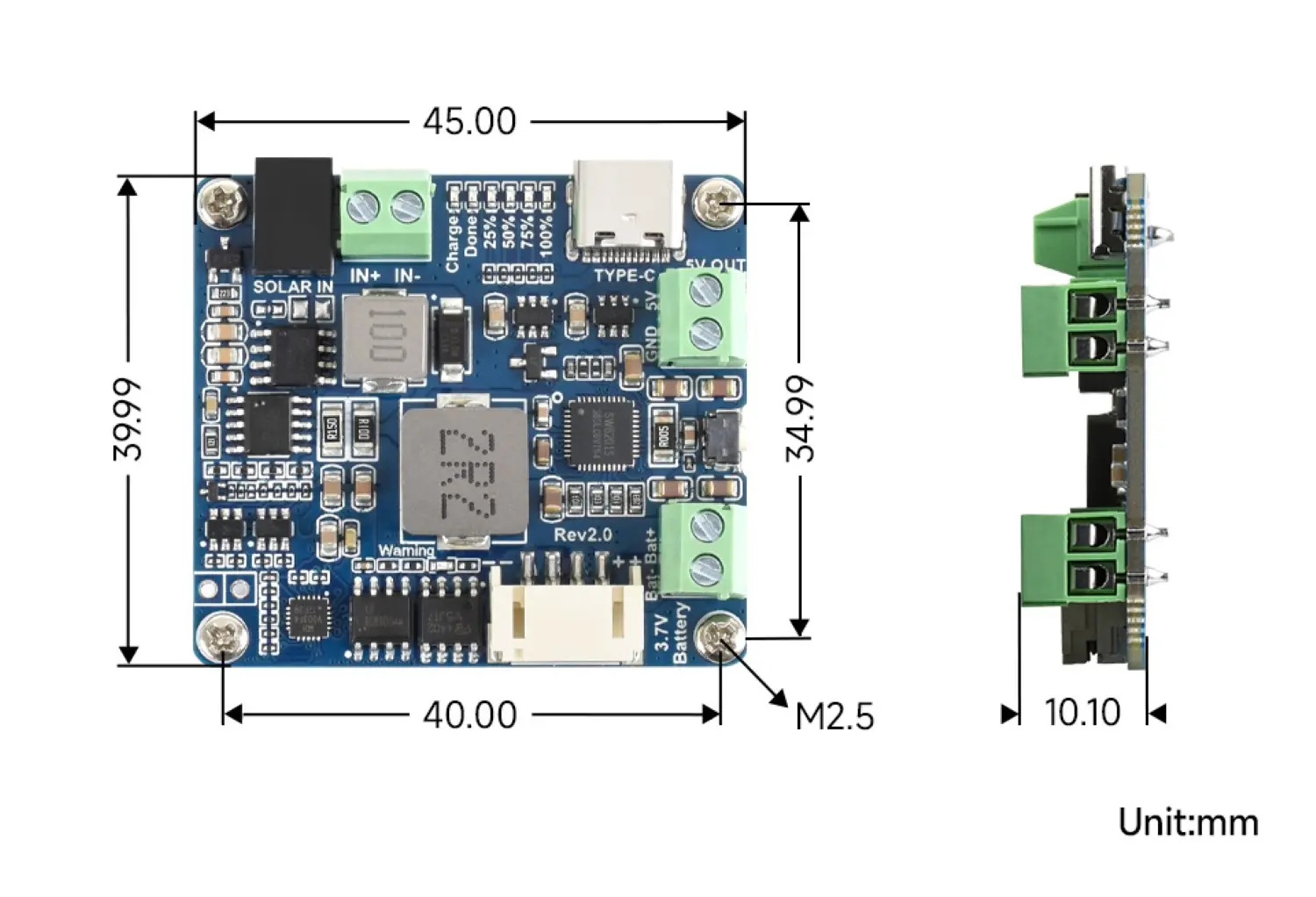

- Dimensões: 45.0 × 40.0 × 10.1mm

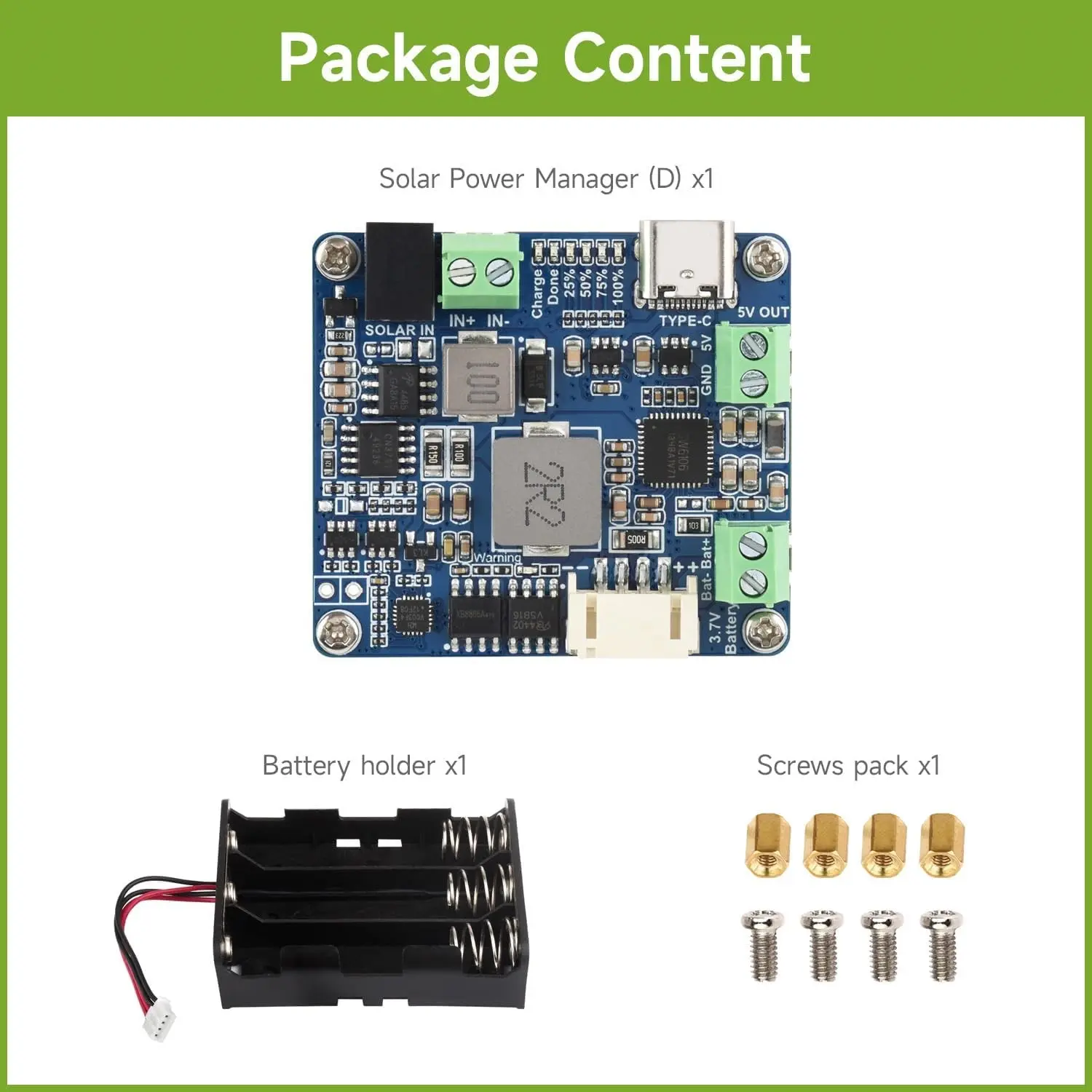

CONTEÚDO DA EMBALAGEM

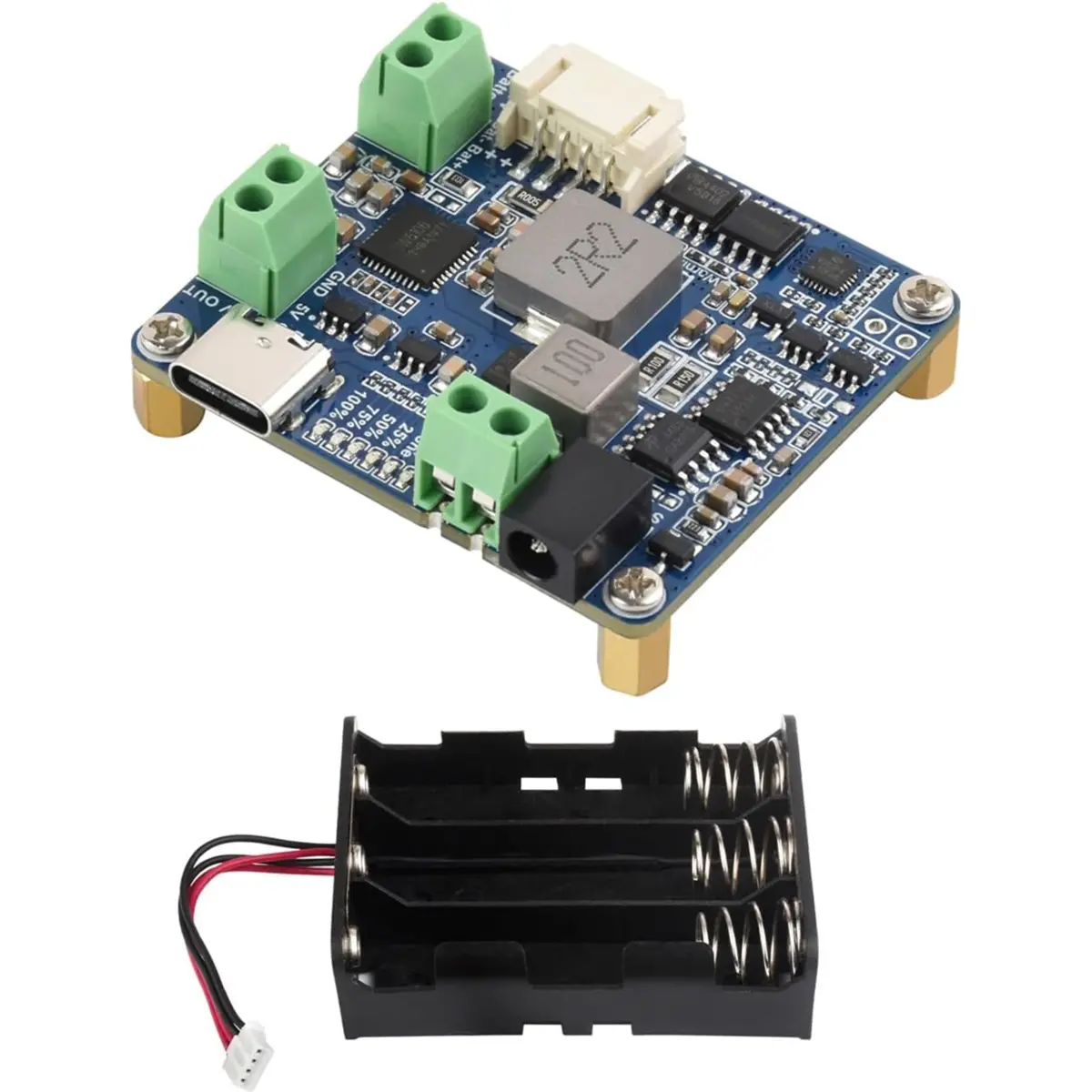

• Módulo Solar Power Manager (D)

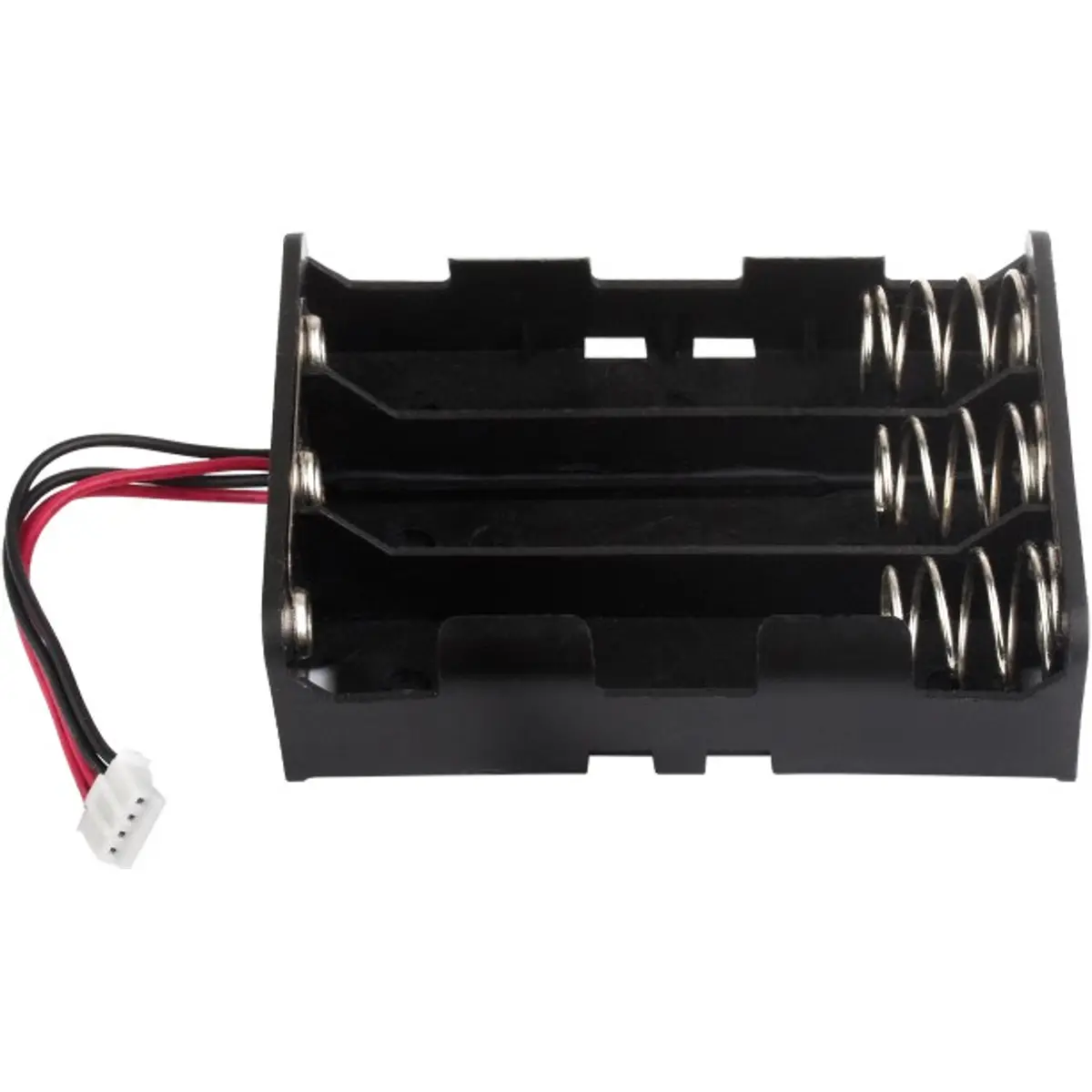

• Suporte para baterias
NOTAS

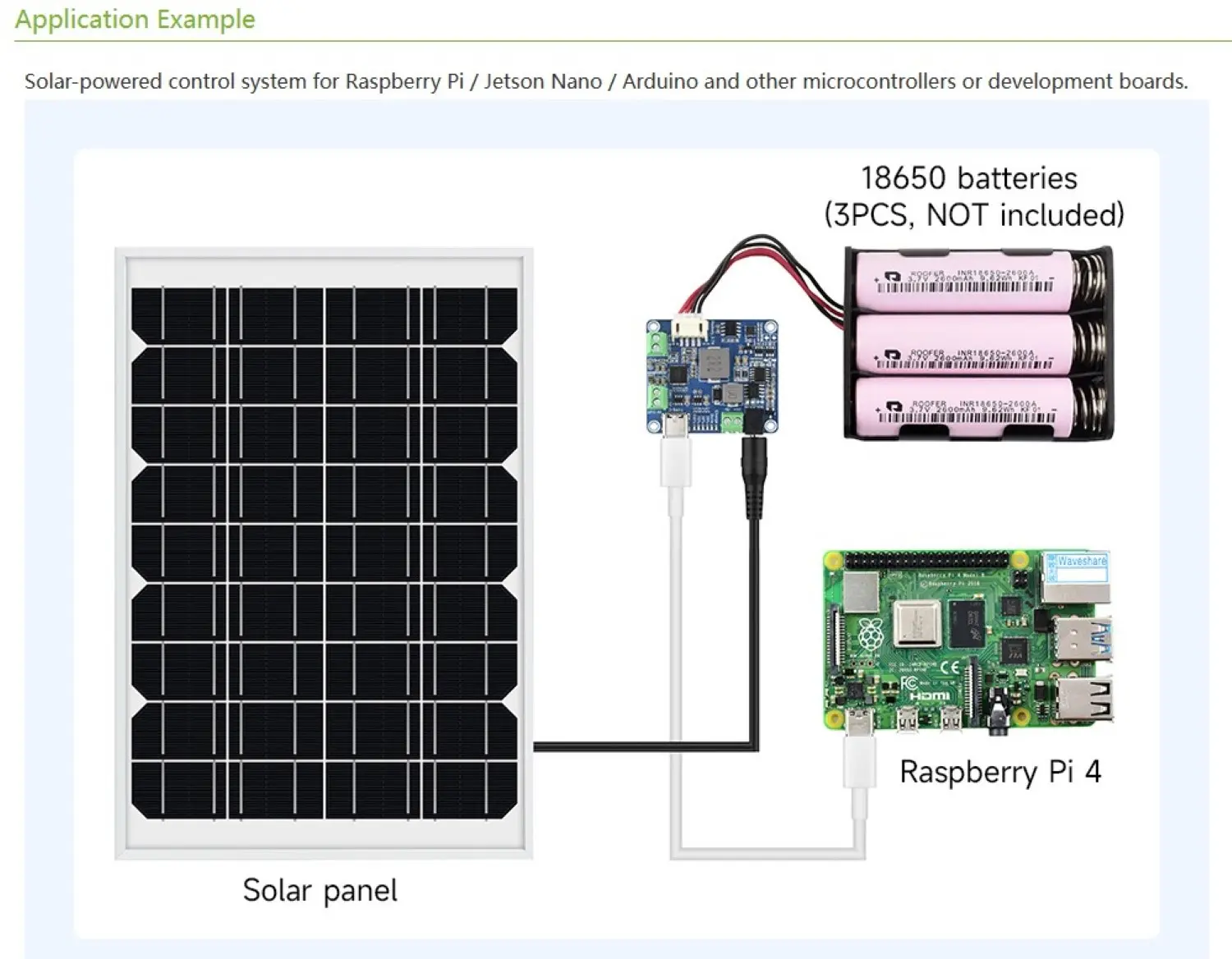

◆ O Waveshare 26363 utiliza 3 baterias recarregáveis de iões de lítio do tipo 18650, com tensão nominal de 3.7V e deverão ser instaladas no suporte incluído.
◆ As 3 células são ligadas em paralelo, mantendo a tensão do conjunto em 3.7V e somando as respetivas capacidades.
◆ As baterias não estão incluídas.
◆ Devem ser utilizadas 3 células iguais, preferencialmente da mesma marca, modelo, capacidade, idade e estado de carga.
◆ A polaridade das baterias deve ser rigorosamente respeitada durante a instalação.
◆ O módulo não é compatível com baterias LiFePO₄ de 3.2V.
◆ O painel solar, o adaptador USB Type-C, as placas de desenvolvimento e os restantes dispositivos apresentados nas imagens não estão incluídos.
