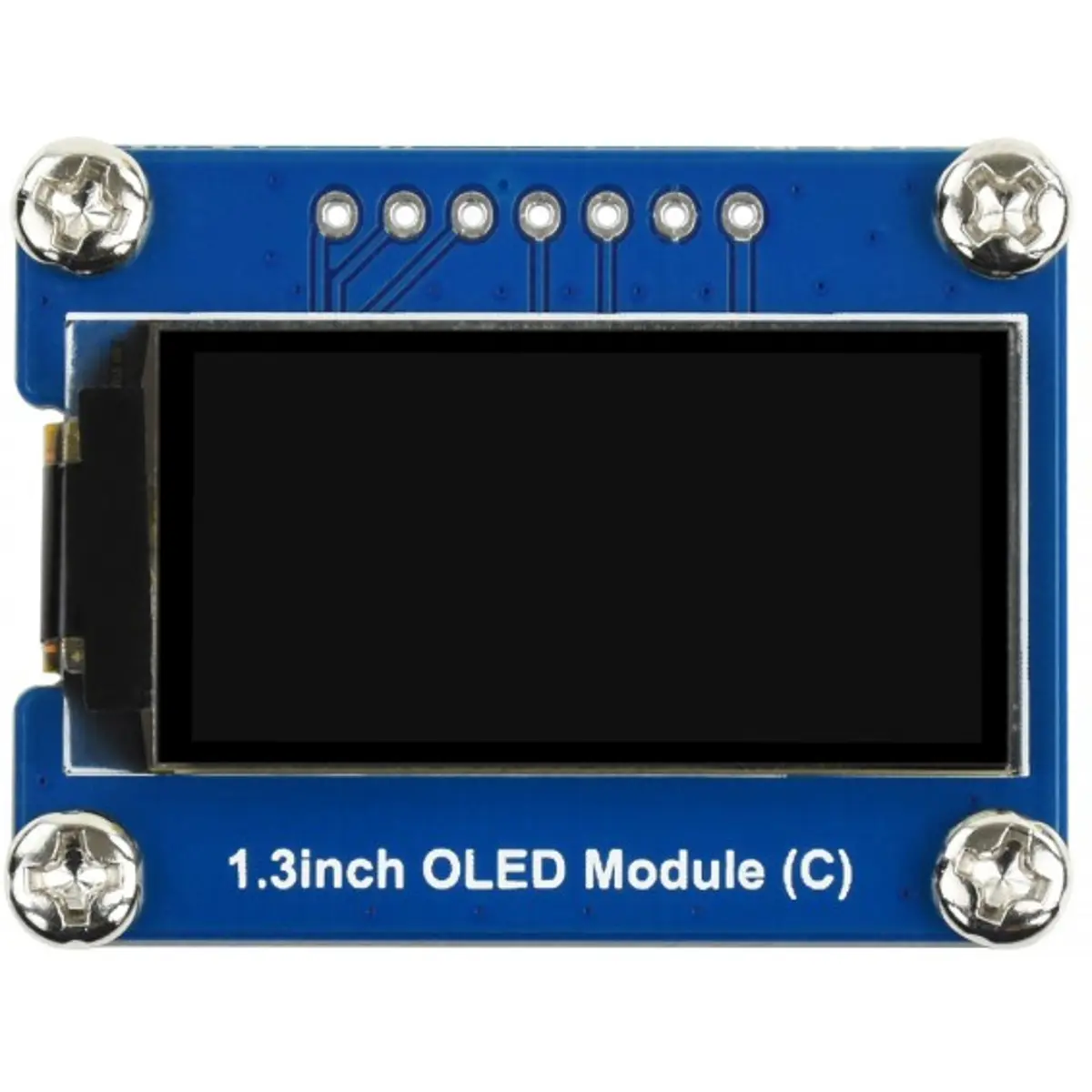

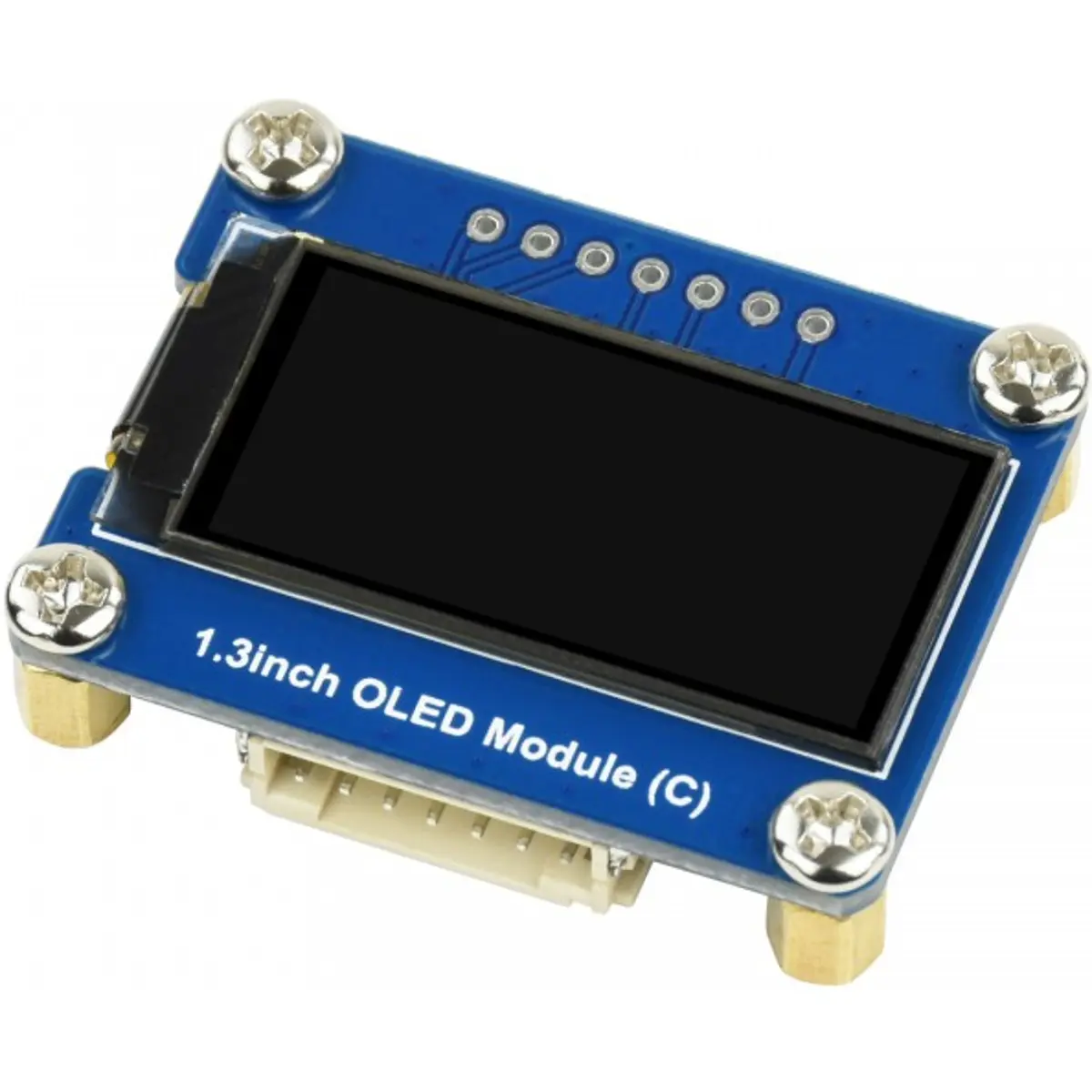

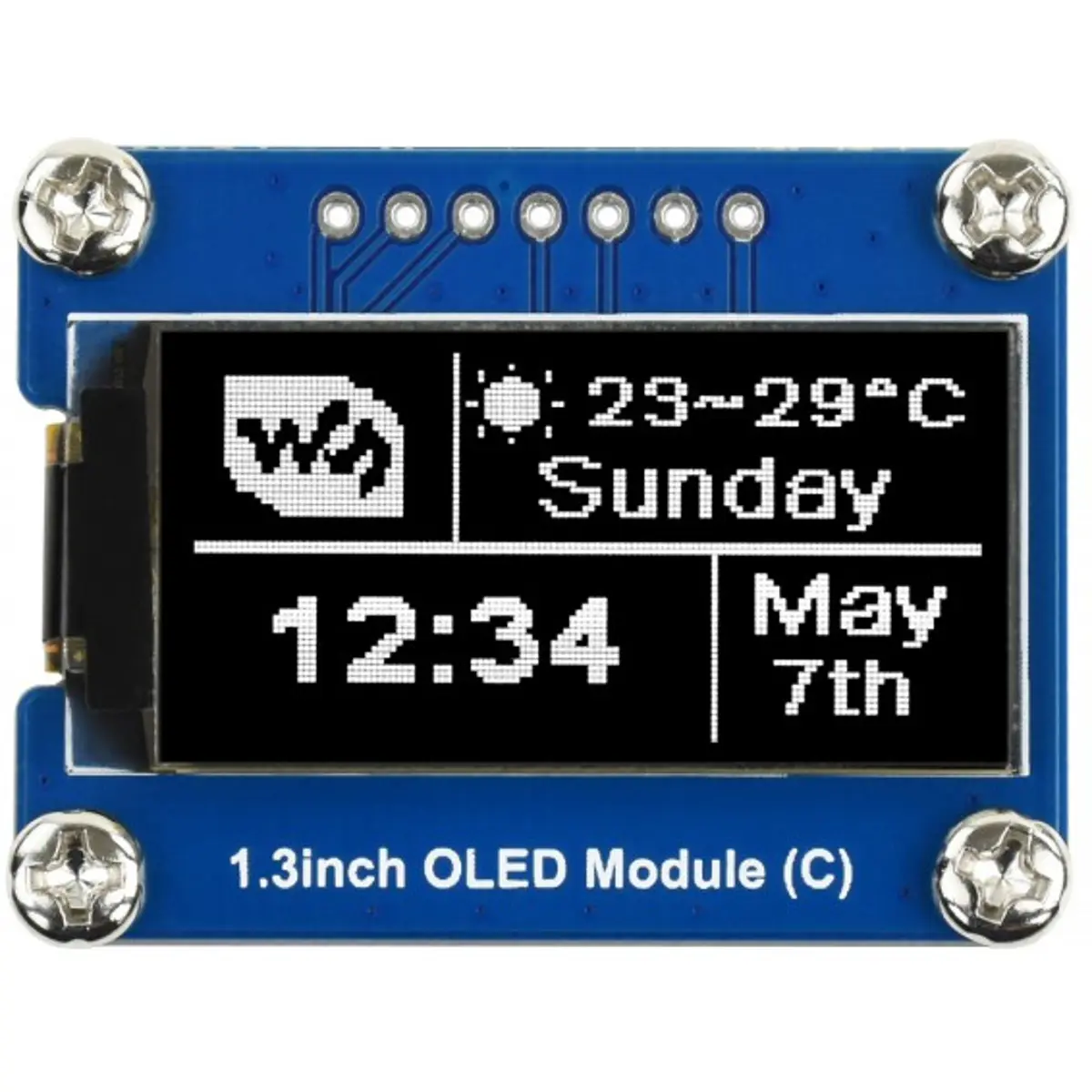

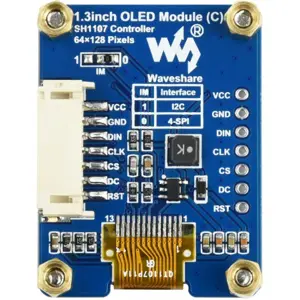

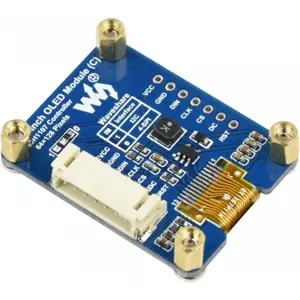

Waveshare 18179 - Display OLED 1.3'' 64x128 SPI/I2C (SH1107)

O módulo OLED Waveshare de 1,3" oferece um ecrã monocromático de elevada nitidez com resolução de 64 × 128 píxeis. Equipado com o controlador SH1107 e compatível com interfaces SPI de 4 fios e I²C, é uma solução versátil para projetos com Raspberry Pi, Arduino, STM32 e outras plataformas de desenvolvimento. O seu formato compacto e o baixo consumo tornam-no ideal para aplicações de monitorização, instrumentação e sistemas embebidos.

PRINCIPAIS CARACTERÍSTICAS

• Ecrã OLED monocromático de 1,3".
• Resolução de 64 × 128 píxeis.
• Controlador SH1107 integrado.
• Compatível com interfaces SPI de 4 fios e I²C.
• Tensão de funcionamento de 3,3 V.
• Elevada velocidade de comunicação.
• Compatível com Raspberry Pi, Arduino, STM32 e outras plataformas.
• Inclui exemplos de desenvolvimento para diversas plataformas.

ESPECIFICAÇÕES

• Ecrã
  • Tecnologia: OLED
  • Diagonal: 1,3"
  • Resolução: 64 × 128 píxeis
  • Cor de apresentação: Preto / Branco
  • Área ativa: 14,70 × 29,42 mm
  • Tamanho do píxel: 0,15 × 0,15 mm
• Controlador
  • SH1107
• Alimentação
  • Tensão de funcionamento: 3,3 V
• Interfaces de comunicação
  • SPI de 4 fios
  • I²C

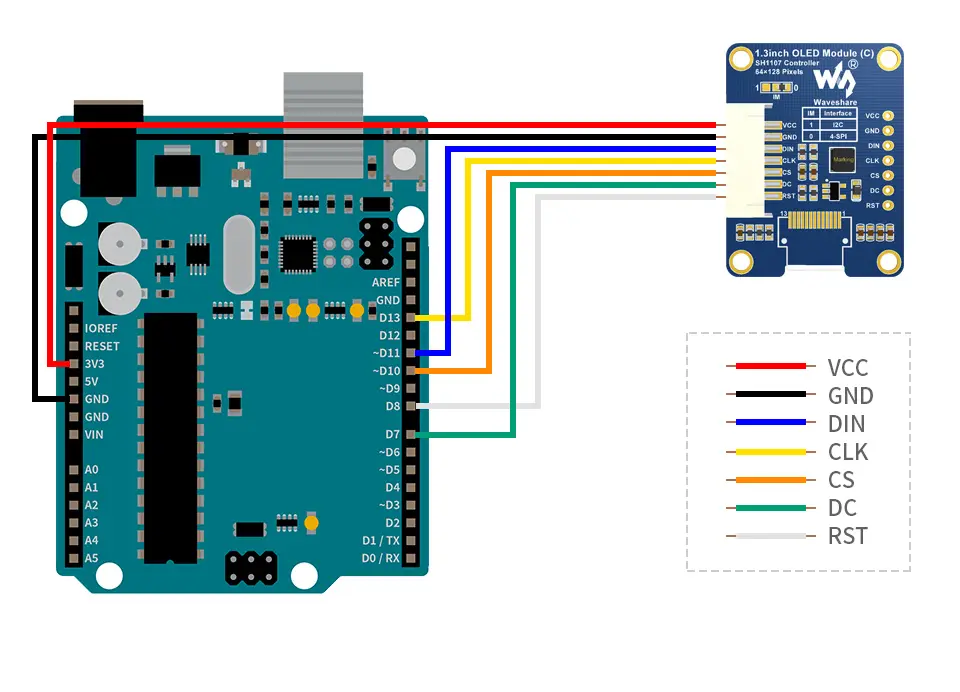

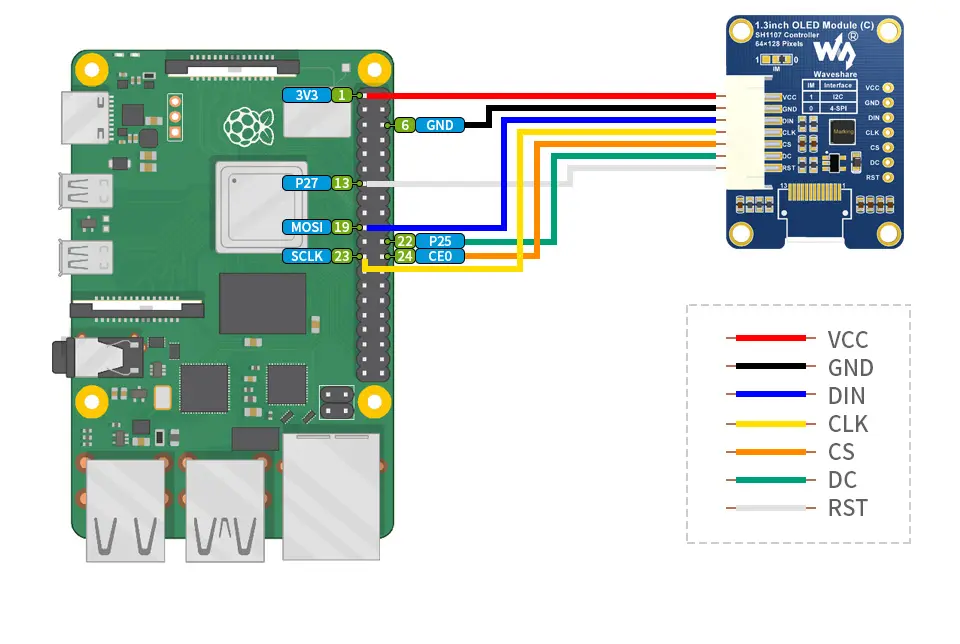

• Ligações
  • VCC
  • GND
  • DIN
  • CLK
  • CS
  • DC
  • RST

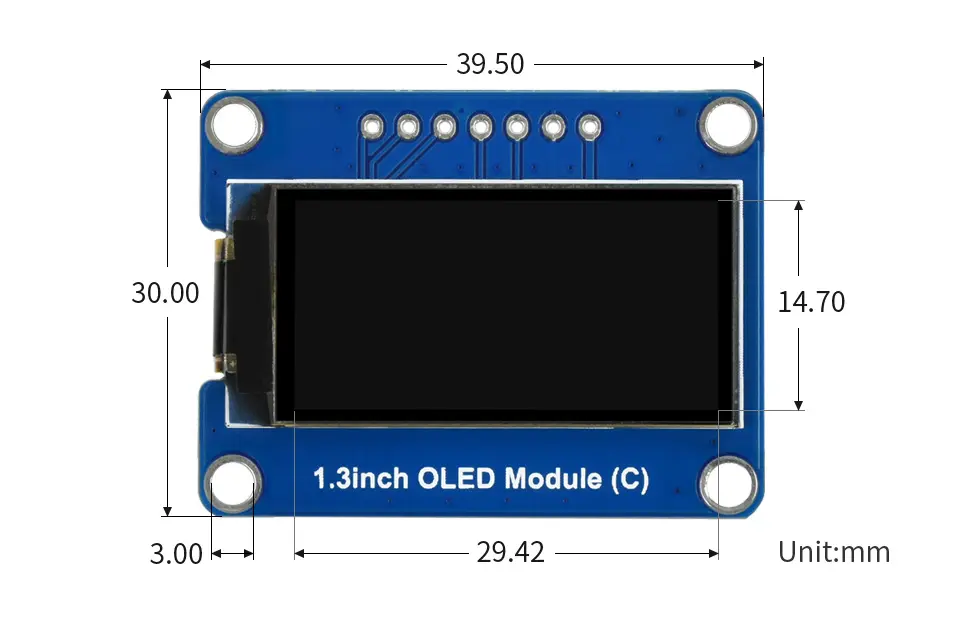

• Dimensões
  • 30,0 × 39,5 mm

CONTEÚDO DA EMBALAGEM

• 1 × Módulo OLED Waveshare 1,3".

NOTAS

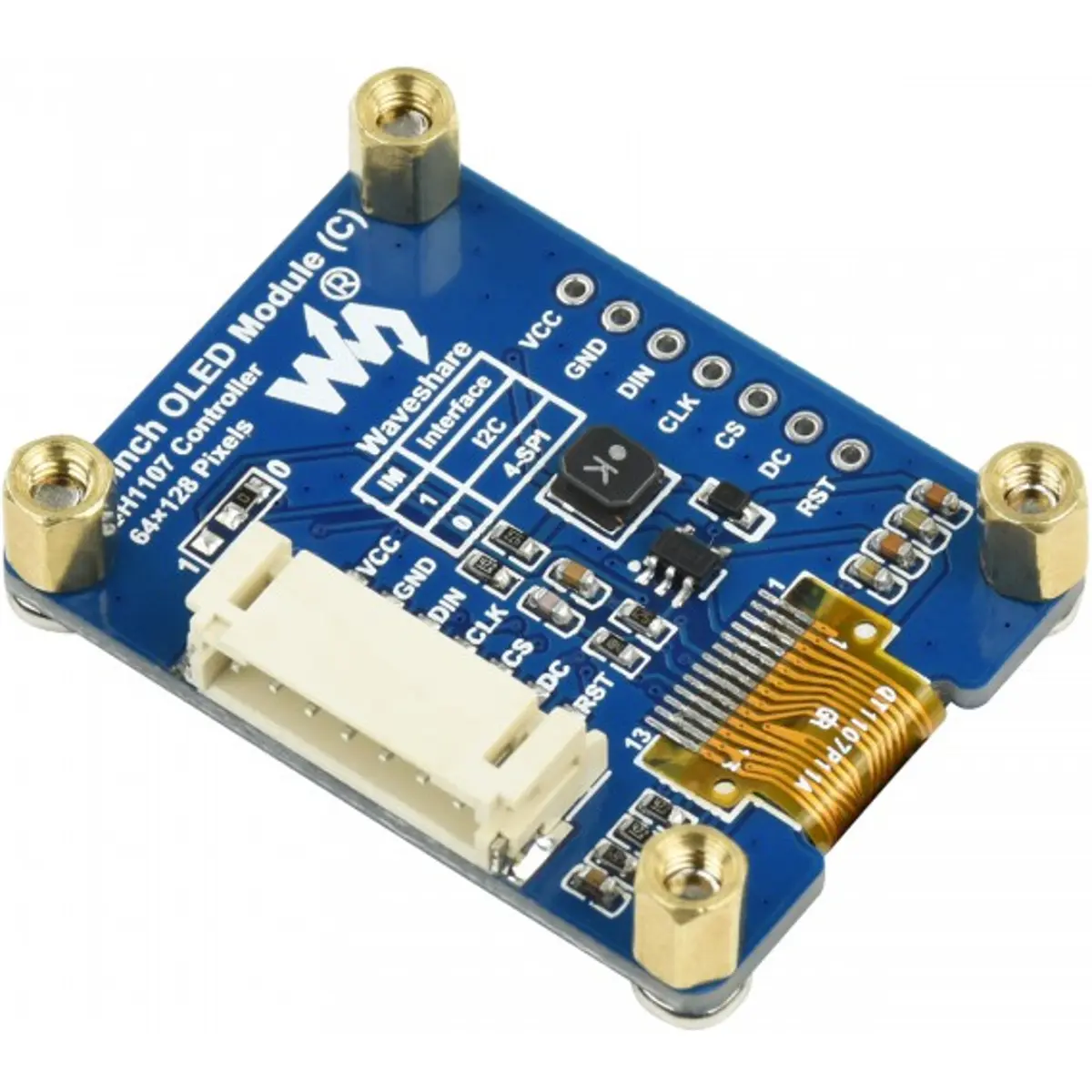

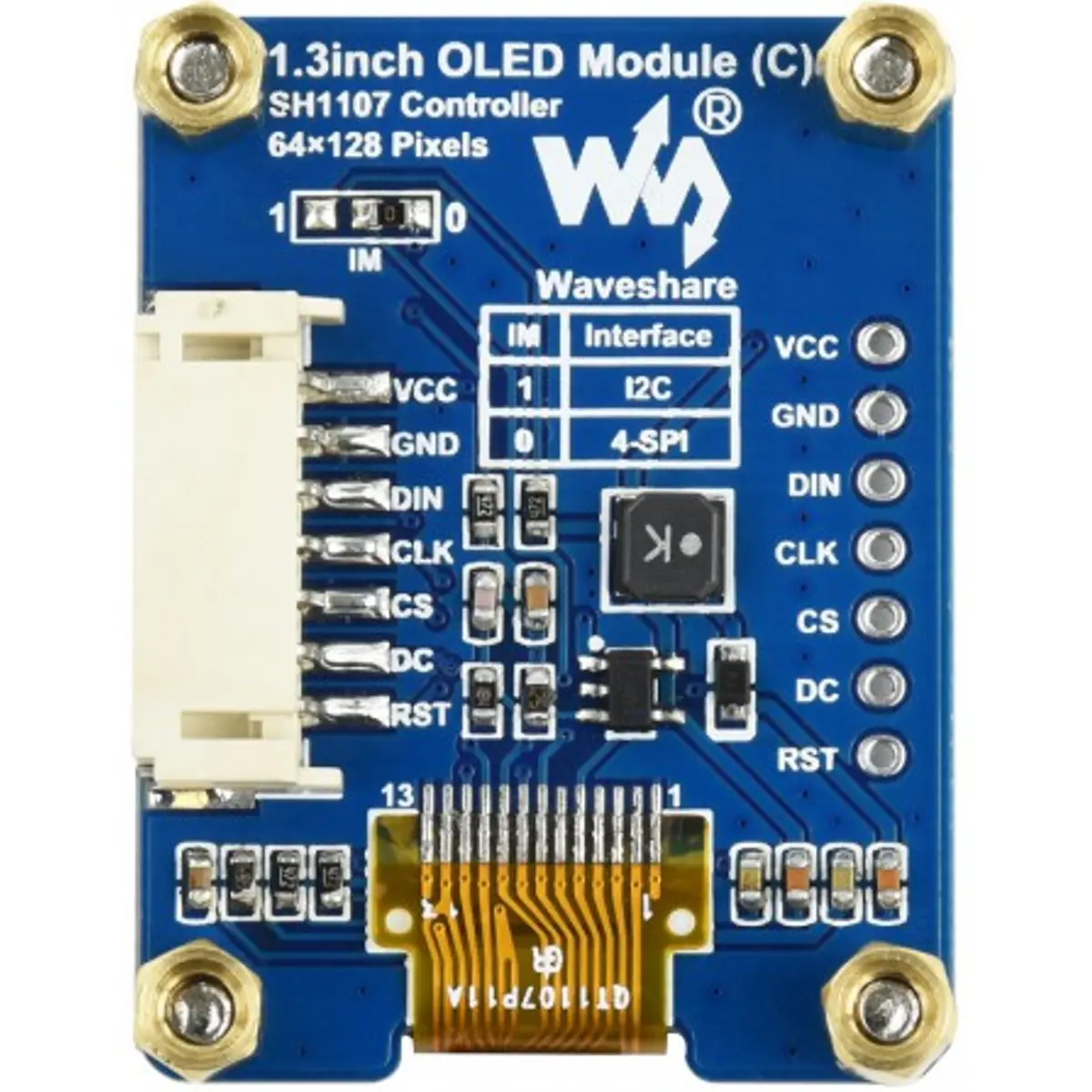

• O módulo está configurado de fábrica para comunicação SPI de 4 fios, podendo ser alterado para I²C através da configuração de hardware indicada pelo fabricante.

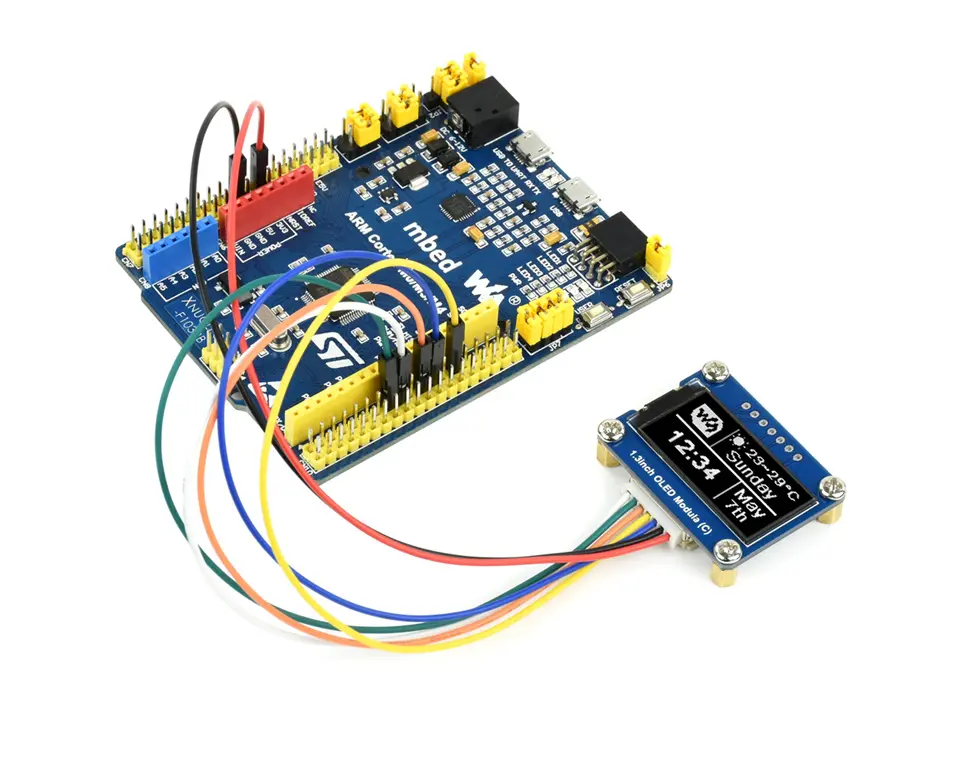

• São disponibilizados exemplos de programação e recursos para Raspberry Pi, Arduino e STM32.
• O fabricante disponibiliza documentação técnica, esquemático, modelos 2D/3D e exemplos de software para facilitar a integração do módulo.
