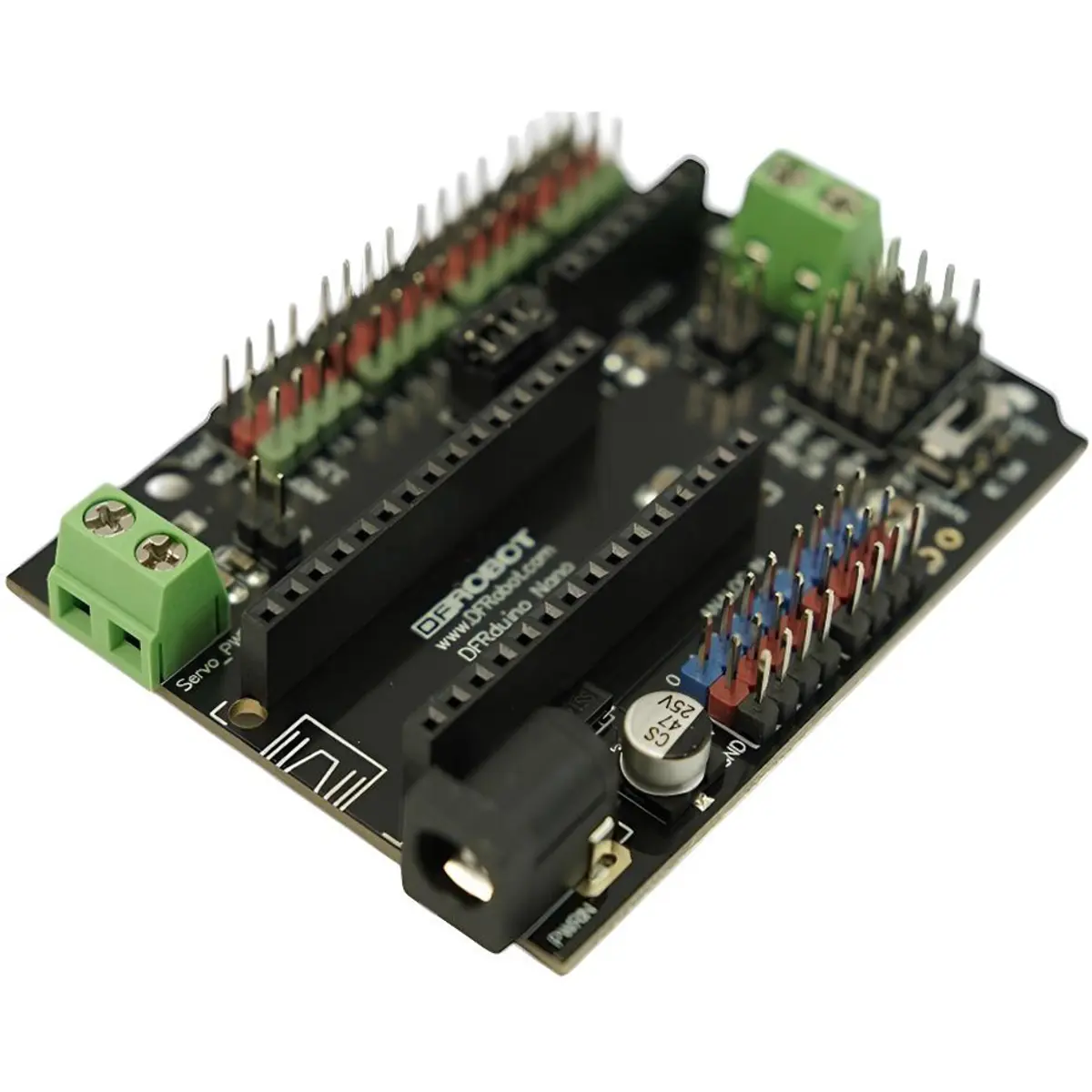

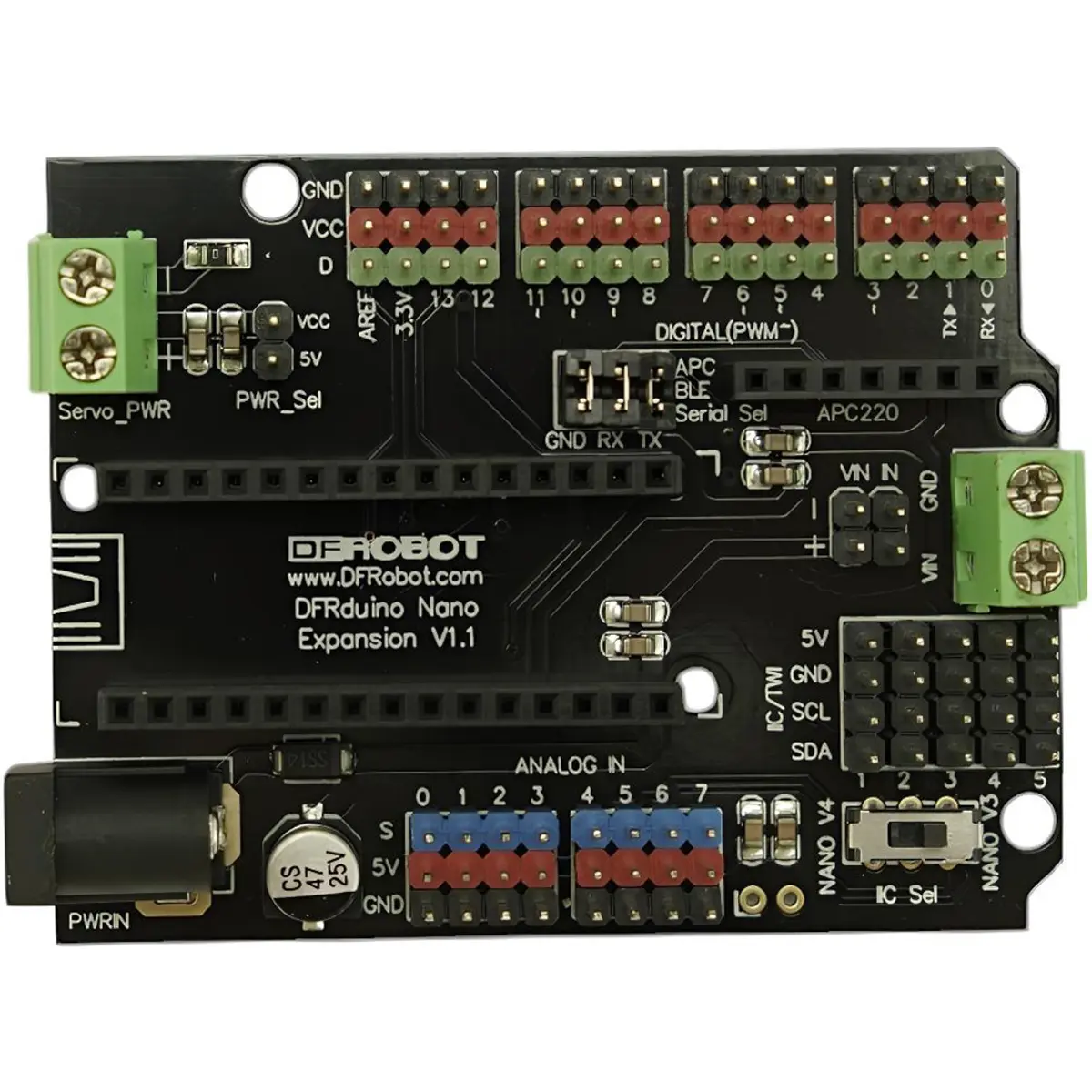

DFRobot DFR0012 - Gravity: Nano I/O Shield para Arduino Nano

Protege e expande as ligações do seu Arduino Nano com facilidade e segurança. Ideal para projetos de eletrónica, facilita a conexão rápida e organizada dos seus componentes. Compacto e resistente, garante durabilidade e praticidade no desenvolvimento.
REF
Em Stock (4 unidades) Entrega imediata
Gravity: Nano I/O Shield para Arduino Nano Gravity: Nano I/O Shield para Arduino Nano Gravity: Nano I/O Shield para Arduino Nano
€ 9,10
/und
IVA Incluído à Taxa de 23%
Adicionar ao CarrinhoAdicionar ao Carrinho
Preços Especiais por Quantidade
Quantidade Poupança Preço Unit. Final
2+ -3% = € 0,31 € 8,79
O Gravity: Nano I/O Shield for Arduino Nano é uma placa de expansão concebida para simplificar as ligações, a distribuição de energia e a conexão de sensores em microcontroladores Arduino Nano e DFRduino Nano. O shield adota o mesmo formato do Arduino UNO e do Arduino Leonardo, tornando o layout familiar para prototipagem rápida.

Com interfaces Gravity, pinos I2C expandidos, compatibilidade com jumpers e alimentação independente para servos e sensores, esta placa de expansão oferece uma ligação prática entre as placas Nano, mais compactas, e módulos eletrónicos plug-and-play.

PRINCIPAIS CARACTERÍSTICAS

  • Placa de expansão para microcontroladores Arduino Nano e DFRduino Nano
  • Mesmo formato do Arduino UNO e Arduino Leonardo
  • Interface Gravity com pinos 5V e GND em cada pinout, para ligação mais fácil de sensores e servos
  • Suporte para jumpers, permitindo prototipagem rápida e maior compatibilidade
  • Várias opções de entrada de alimentação
  • Alimentação independente dedicada para servos e outros sensores
  • Espaço dedicado para o módulo bluetooth da DFRobot e para o ACP220
  • Pinos I2C expandidos para ligação de módulos I2C
  • Versão 1.1 acrescenta um interruptor de interface I2C
  • Compatível com Arduino Nano, DFRduino Nano V4, Bluno Nano e placas com pinout compatível com Nano
  • Placa totalmente montada, pronta a usar

ESPECIFICAÇÕES

  • Alimentação: +5V
  • Dimensões: 69x54mm (2,7 x 2,1 pol.)
  • Microcontroladores compatíveis:
    • Arduino Nano
    • DFRduino Nano V3
    • DFRduino Nano V4
    • Bluno Nano
    • Qualquer microcontrolador Nano com o mesmo pinout do Arduino Nano

CONTEÚDO DA EMBALAGEM

  • Nano I/O Shield for Arduino Nano ×1

NOTAS

  • De acordo com a wiki oficial, existem três jumpers no shield (jumpers de porta série para o módulo APC/Bluetooth). Ao alimentar o shield por cabo USB, o jumper 'GND' deve ser movido para a porta de seleção de alimentação de servo; ao usar alimentação externa de servo, o jumper deve ser colocado de volta na posição original, caso contrário o microcontrolador pode ficar danificado.
  • Ainda segundo a wiki, ao programar um Nano com chip Atmega328, deve remover-se o dispositivo sem fios ou os jumpers "TX" e "RX".
