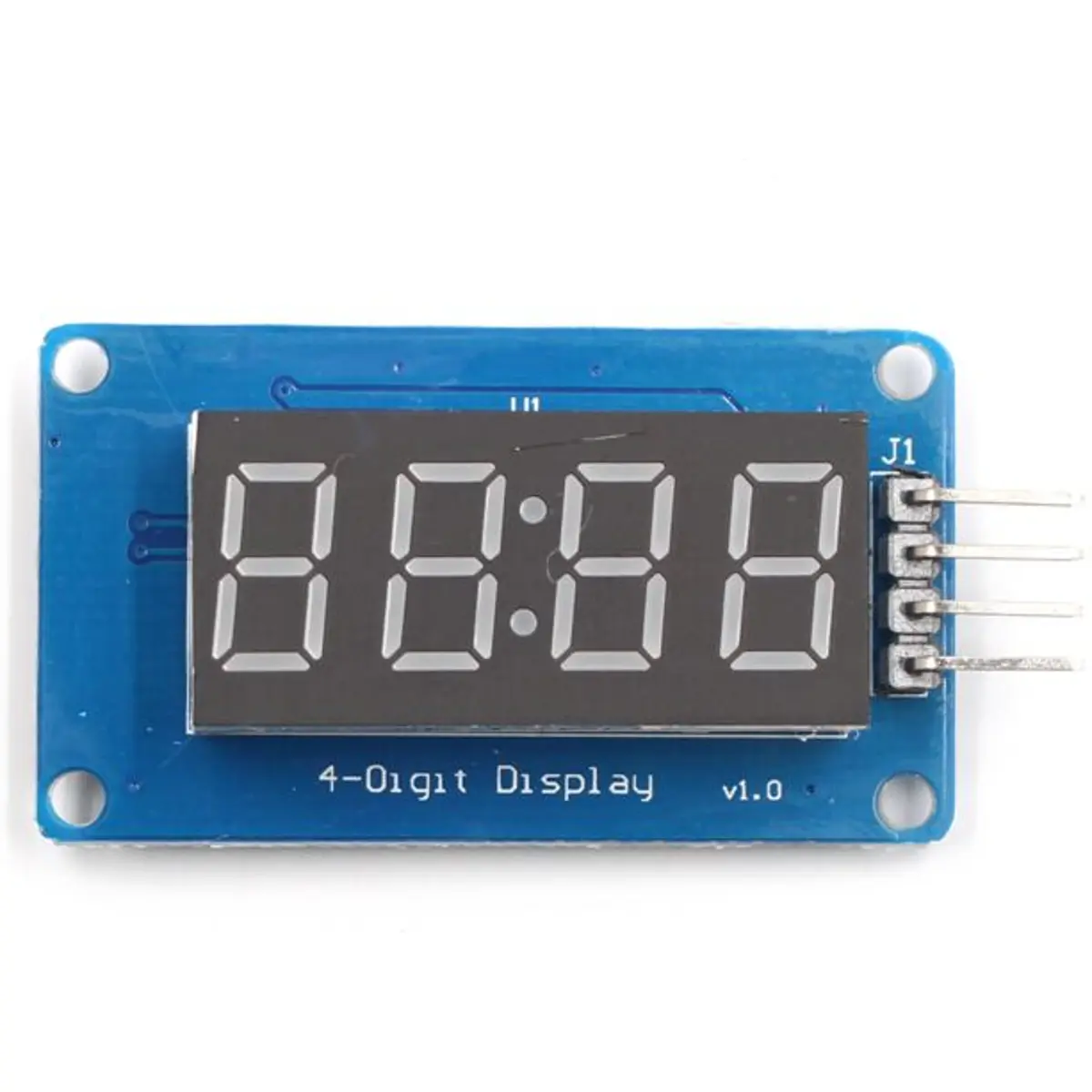

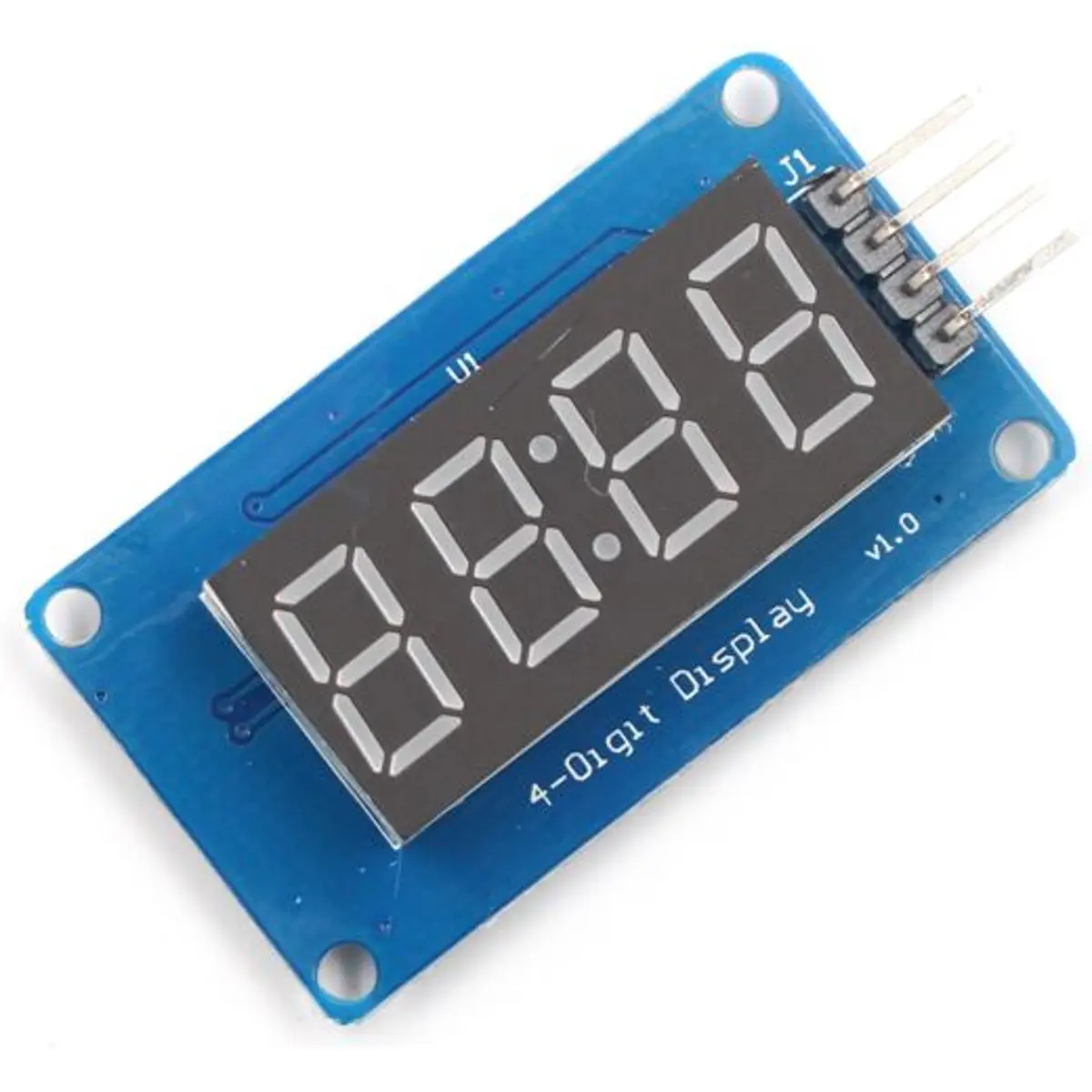

Makerfabs - Módulo Display LED 4 Dígitos de 7 segmentos com TM1637

Display LED de 4 dígitos com controlo simples por 2 pinos, ideal para projectos Arduino. Apresenta dados numéricos com alta visibilidade e fácil montagem, perfeito para relógios, temporizadores e contadores. Compacto, económico e eficiente.
REF
Em Stock (5 unidades) Entrega imediata
Módulo Display LED 4 Dígitos de 7 segmentos com TM1637 Módulo Display LED 4 Dígitos de 7 segmentos com TM1637 Módulo Display LED 4 Dígitos de 7 segmentos com TM1637
€ 1,45
/und
IVA Incluído à Taxa de 23%
Adicionar ao CarrinhoAdicionar ao Carrinho
O Módulo de Display 4 Dígitos 7 Segmentos TM1637 é uma solução compacta e económica para apresentar dados numéricos em projectos com Arduino, Maduino ou outros microcontroladores.

Este módulo integra o circuito integrado controlador TM1637, que reduz drasticamente o número de pinos necessários: em vez das habituais ligações de um display de 7 segmentos convencional, basta usar apenas dois pinos digitais para controlar o conteúdo e até a luminosidade do ecrã.

Composto por quatro dígitos de 0,36", com dois pontos centrais (":") normalmente usados em aplicações de relógio, é também perfeitamente adequado para contadores, temporizadores e outras leituras numéricas.

PRINCIPAIS CARACTERÍSTICAS

  • Utiliza o driver TM1637 para reduzir o controlo a apenas 2 pinos digitais
  • Compatível com Arduino e Maduino
  • Quatro displays de 7 segmentos, com ponto central (":") para aplicações de relógio
  • Interface série de 2 fios para ligação simples ao microcontrolador
  • 4 furos de fixação para montagem fácil em projectos

ESPECIFICAÇÕES

  • Circuito controlador: TM1637
  • Tensão de alimentação: 5VDC
  • Corrente máxima: 80mA
  • Cor dos dígitos: vermelho
  • Altura dos caracteres: 9,14mm (0,36")
  • Dimensões:
    • Módulo (com orelhas de fixação): 42 x 24mm
    • Altura com PCB: 12mm
  • Furos de fixação:
    • 4 furos com 4mm de diâmetro (fonte ElectroPeak)
    • 4 furos para parafusos M2 (fontes CE Store e SINONING)
  • Protecção contra polaridade inversa: sim (fonte ProtoSupplies)

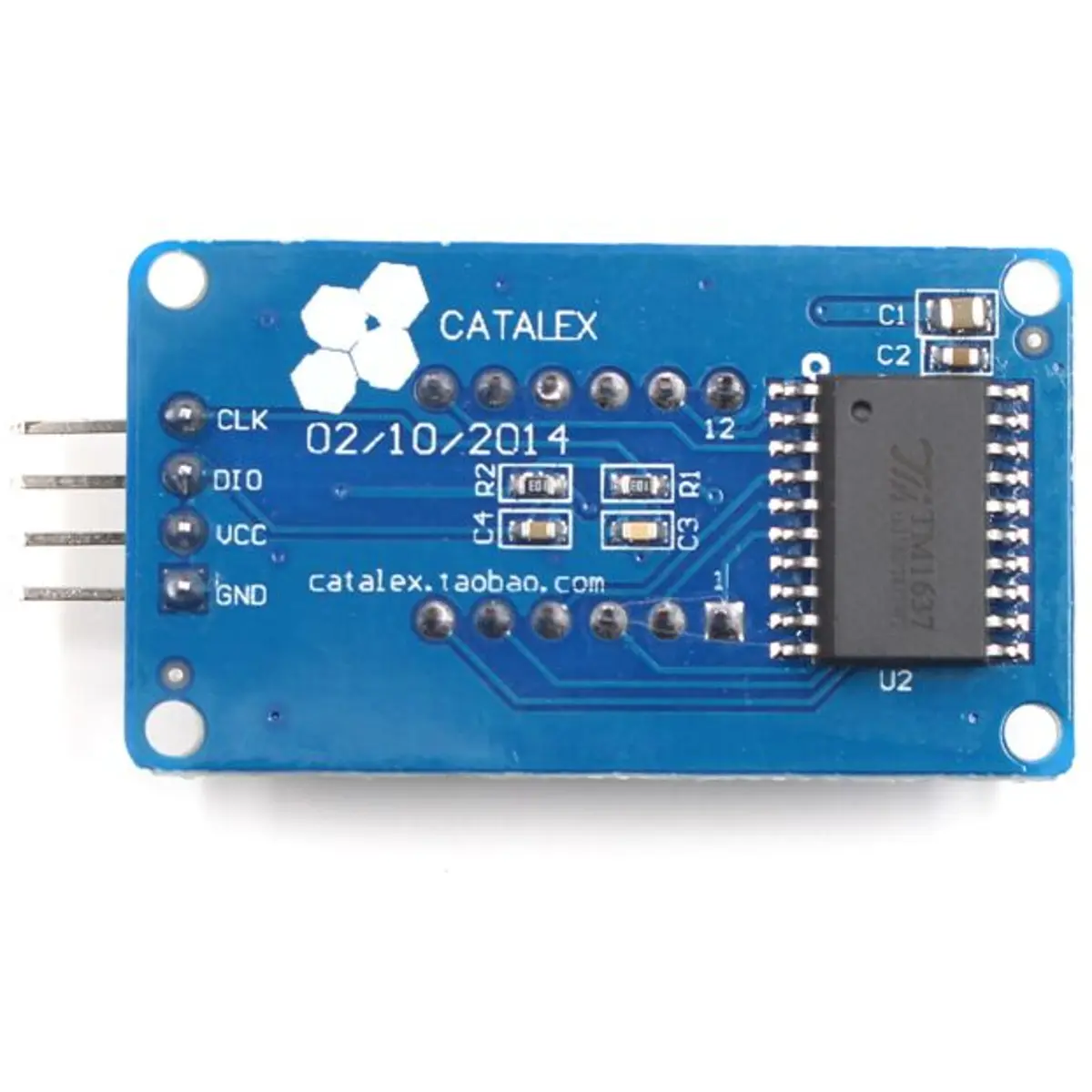

  • Ligações do módulo:
    • VCC – Alimentação
    • GND – Terra
    • DIO – Entrada/saída de dados
    • CLK – Sinal de relógio (clock)

CONTEÚDO DA EMBALAGEM

  • Módulo de Display 4 Dígitos 7 Segmentos TM1637 ×1
