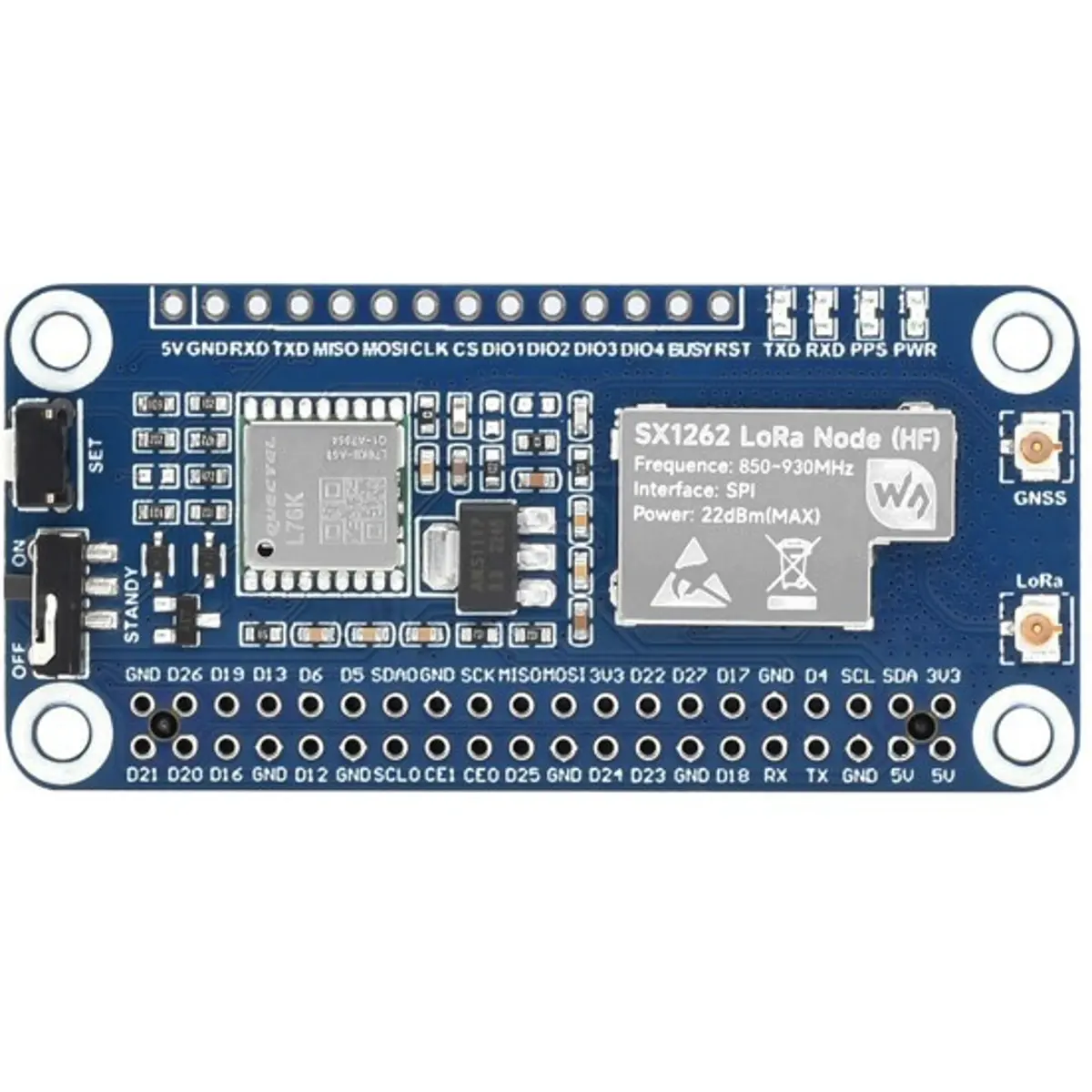

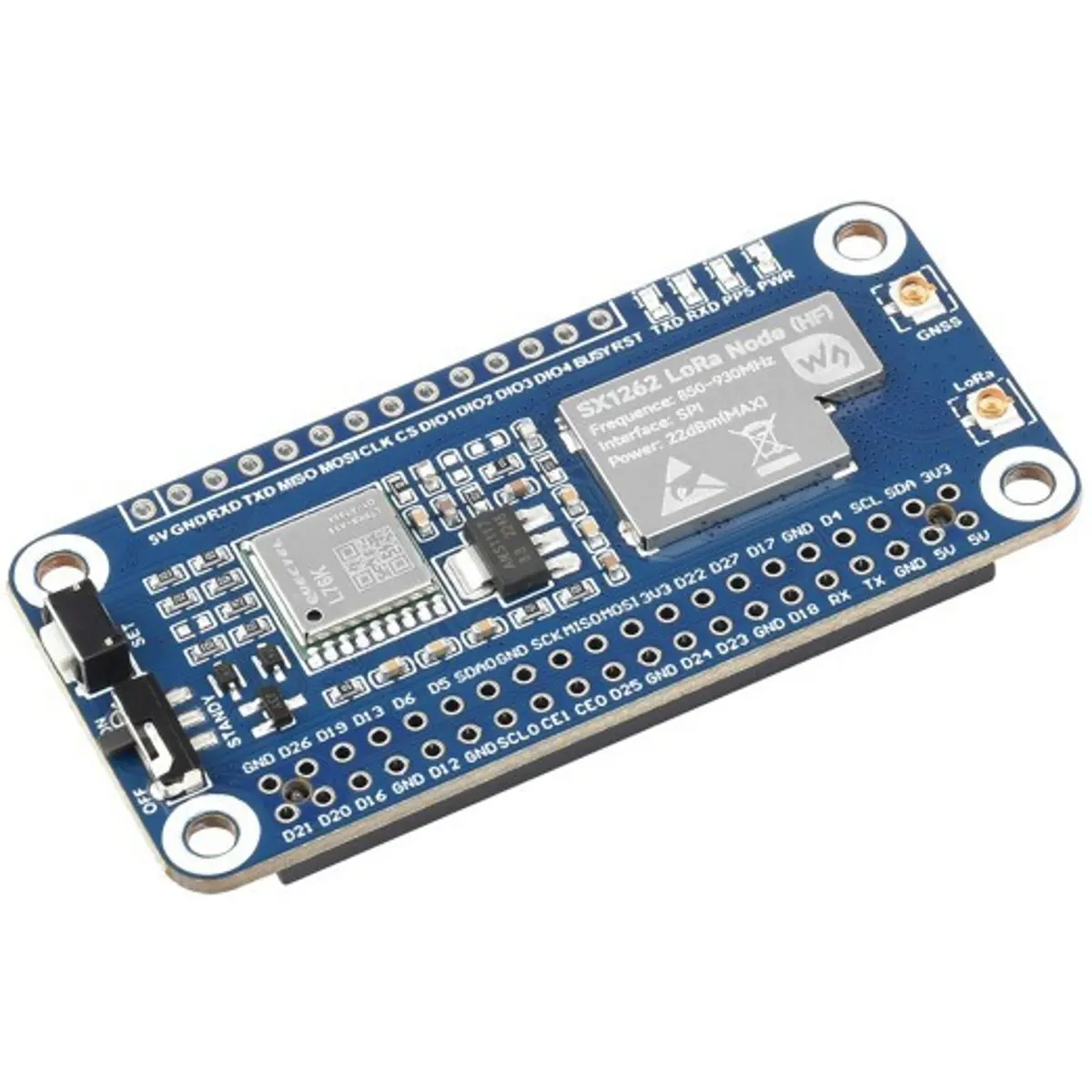

A Waveshare 24654 é uma placa de expansão HAT concebida para transformar um Raspberry Pi num nó IoT com comunicação LoRa de longo alcance e posicionamento GNSS. Combina o transcetor SX1262 para as bandas 868/915MHz com o recetor multiconstelação L76K, permitindo transmitir dados, determinar a localização e obter informação temporal precisa com elevada eficiência energética. A ligação por GPIO de 40 pinos, as antenas externas incluídas e os recursos de desenvolvimento disponíveis tornam-na uma solução completa para telemetria, monitorização industrial, aquisição de dados, domótica e seguimento de ativos.
PRINCIPAIS CARACTERÍSTICAS
◆ Transcetor LoRa SX1262 de nova geração, com elevada eficiência energética, longo alcance e boa resistência a interferências
◆ Versão HF destinada às bandas nominais de 868/915MHz, com gama de funcionamento de 850-930MHz

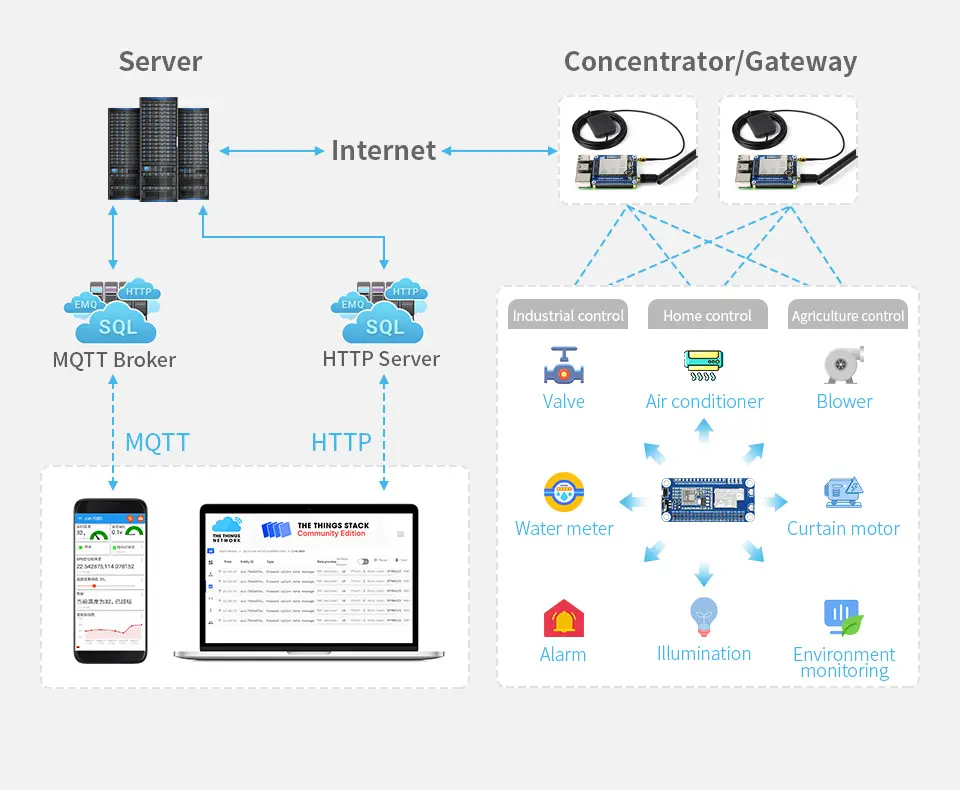

◆ Permite criar nós LoRaWAN e estabelecer ligação a redes como a The Things Network através de um gateway compatível
◆ Módulo GNSS L76K integrado, compatível com GPS, GLONASS, BeiDou e QZSS
◆ Ligação direta a modelos Raspberry Pi equipados com conector GPIO de 40 pinos
◆ Antenas externas LoRa e GNSS incluídas, com conectores IPEX 1 e adaptadores para SMA
◆ Suporte para pilha-botão recarregável ML1220, permitindo preservar as efemérides e acelerar o arranque GNSS
◆ Quatro indicadores LED para alimentação, comunicação UART e estado PPS do GNSS
◆ Interruptor de standby e botão SET para controlo do módulo GNSS
◆ Recursos de desenvolvimento, manual e exemplos de programação em C disponíveis online
ESPECIFICAÇÕES
• Identificação e formato
- Fabricante: Waveshare
- Referência: 24654
- Nome original: SX1262 868/915M LoRaWAN/GNSS HAT
- Tipo: Placa de expansão HAT LoRaWAN/GNSS para Raspberry Pi

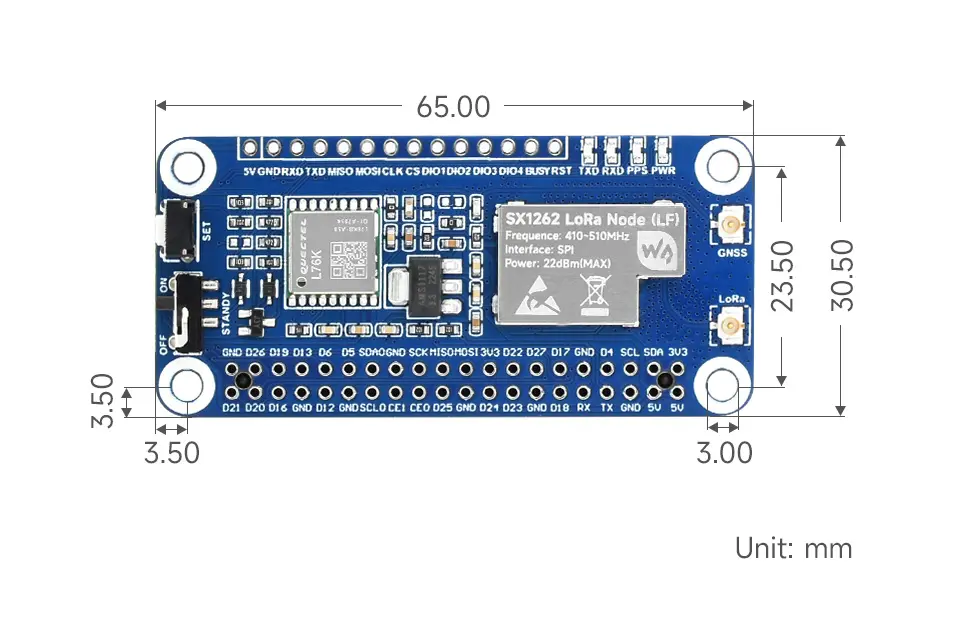

- Dimensões: 65 × 30.5mm

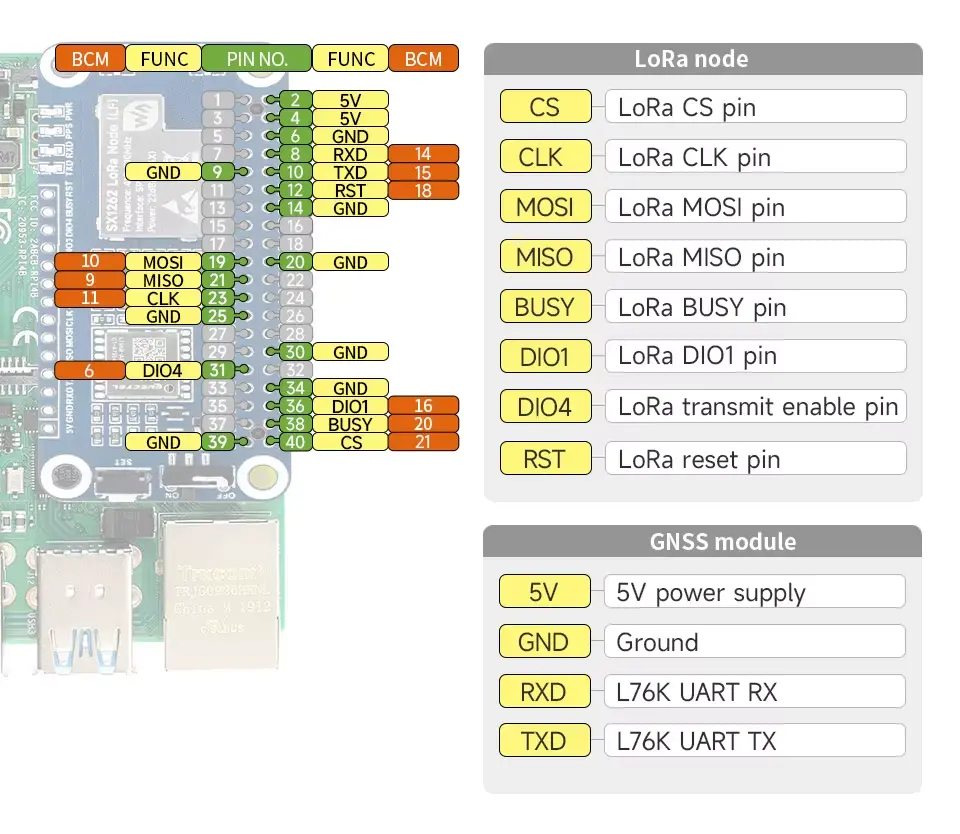

- Interface de ligação ao anfitrião: GPIO de 40 pinos
• Comunicação LoRa
- Transcetor RF: SX1262
- Frequência
· Gama HF suportada: 850-930MHz
· Bandas nominais da versão: 868/915MHz
- Modulação: LoRa/(G)FSK
- Taxa de dados
· LoRa: 0.018-62.5kbps
· (G)FSK: 0.6-300kbps
- Potência de transmissão:
[email protected]
- Fator de espalhamento: SF7-SF12
- Tensão de funcionamento do módulo: 3.3V
- Consumo de corrente
· Transmissão: 107mA@22dBm
· Receção: 5.3mA@125kHz
- Barramento de comunicação: SPI
- Temperatura de funcionamento: 0-50°C
- Conector de antena: IPEX 1
• Posicionamento GNSS
- Módulo: L76K
- Sistemas suportados: GPS, GLONASS, BeiDou (BDS) e QZSS
- Recetor de banda L1
· Canais de seguimento: 32
· Canais de aquisição: 72
- A-GNSS: Suportado
- Sensibilidade de receção
· Aquisição: -148dBm
· Reaquisição: -160dBm
· Seguimento: -162dBm
- Tempo até à primeira posição
· Modo autónomo: 30s
· Com A-GNSS: 5.5s
- Precisão de posicionamento: 2.0m CEP
- Precisão de velocidade: 0.1m/s
- Precisão de aceleração máxima: 0.1m/s²
- Interface UART
· Gama de velocidades: 4800-115200bps
· Velocidade predefinida: 9600bps
- Taxa de atualização
· Máxima: 5Hz
· Predefinida: 1Hz
- Conector de antena: IPEX 1
• Recursos integrados
- Regulação de alimentação: LDO de 5V para 3.3V
- Indicadores LED
· Alimentação: PWR
· Comunicação UART: TXD e RXD
· Estado GNSS: PPS
- Controlo GNSS
· Interruptor STANDBY: Alterna entre o funcionamento normal e a suspensão da saída NMEA
· Botão SET: Reativa o módulo GNSS quando se encontra em modo de suspensão

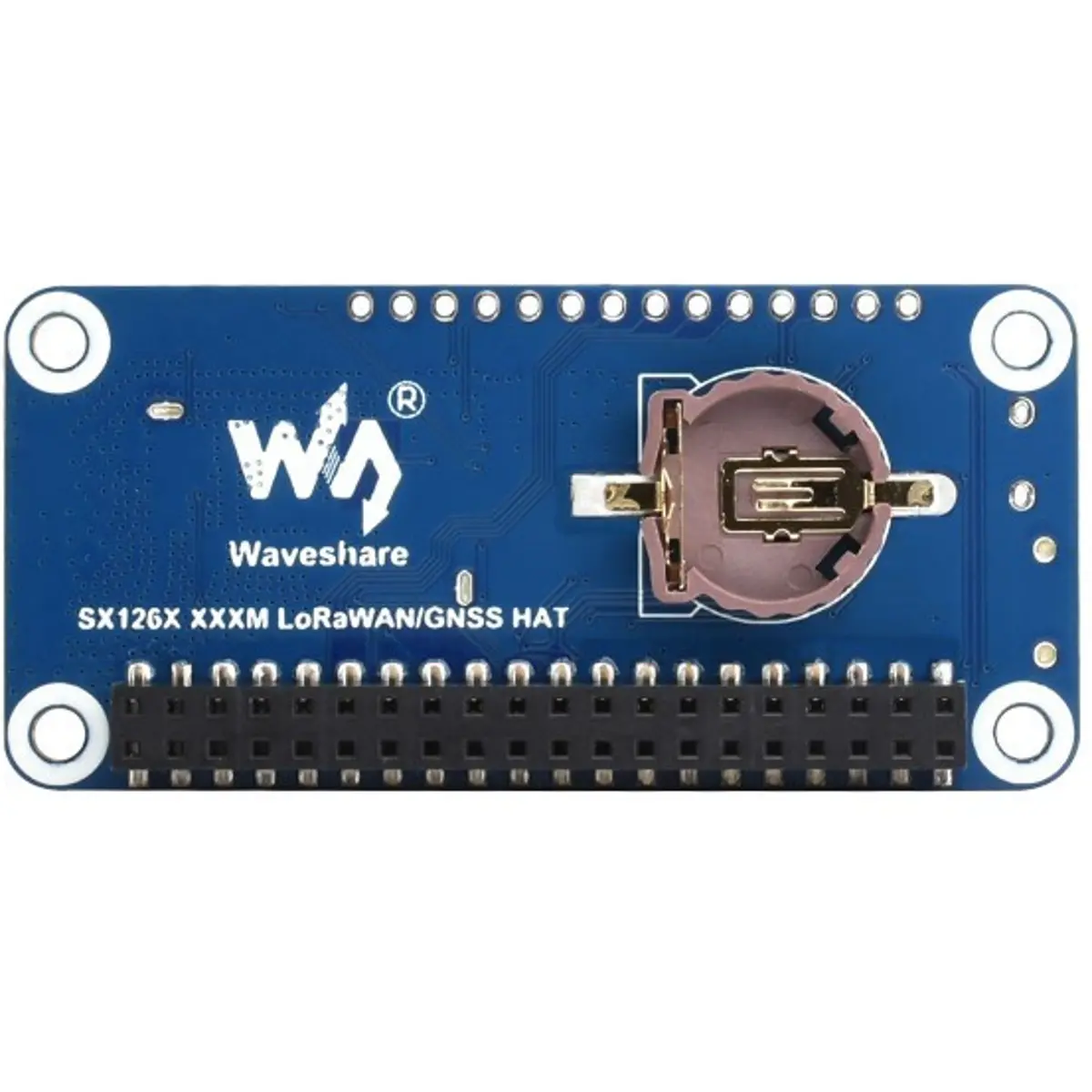

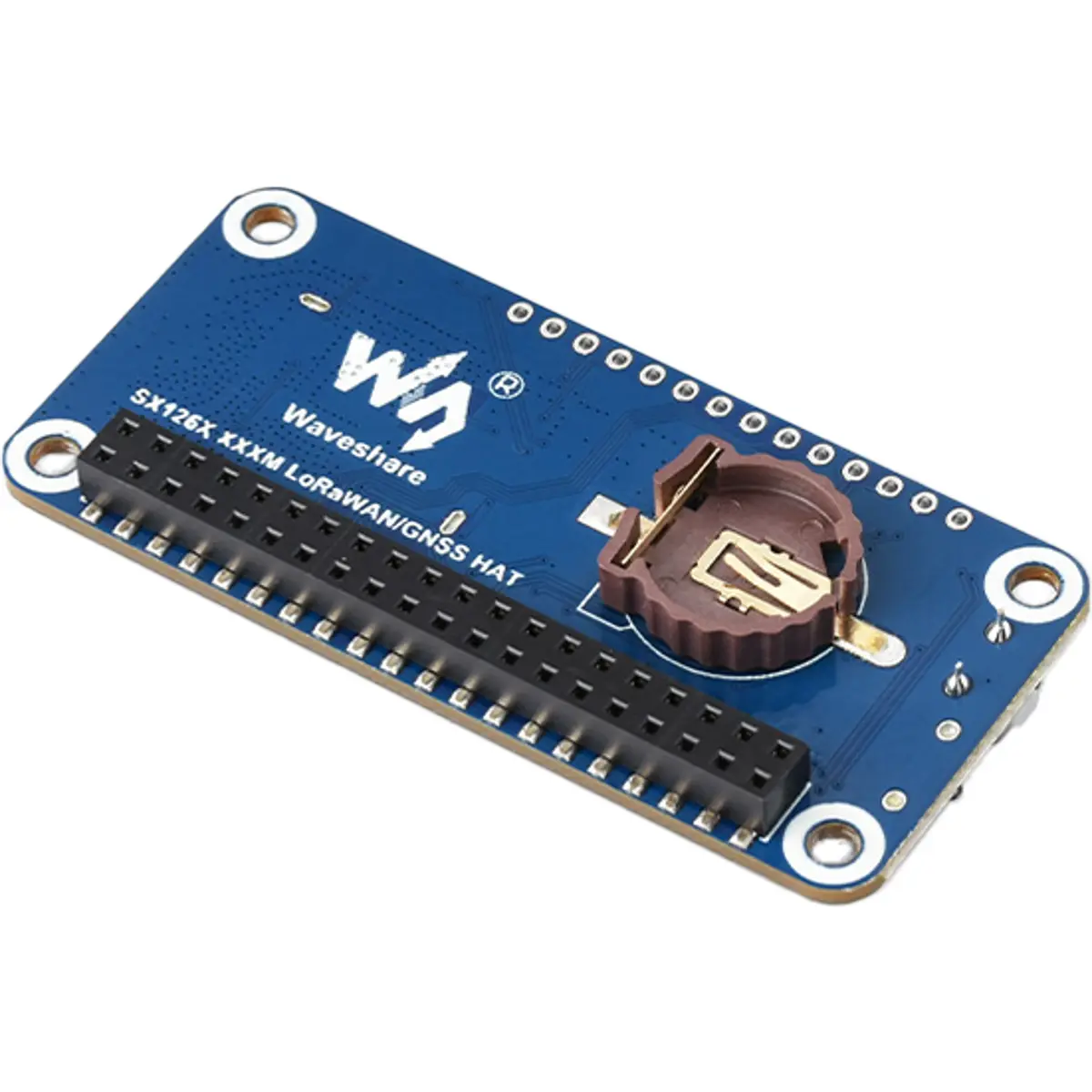

- Suporte de alimentação de reserva: Pilha-botão recarregável ML1220
- Conectividade de antenas: Conectores IPEX 1 independentes para LoRa e GNSS

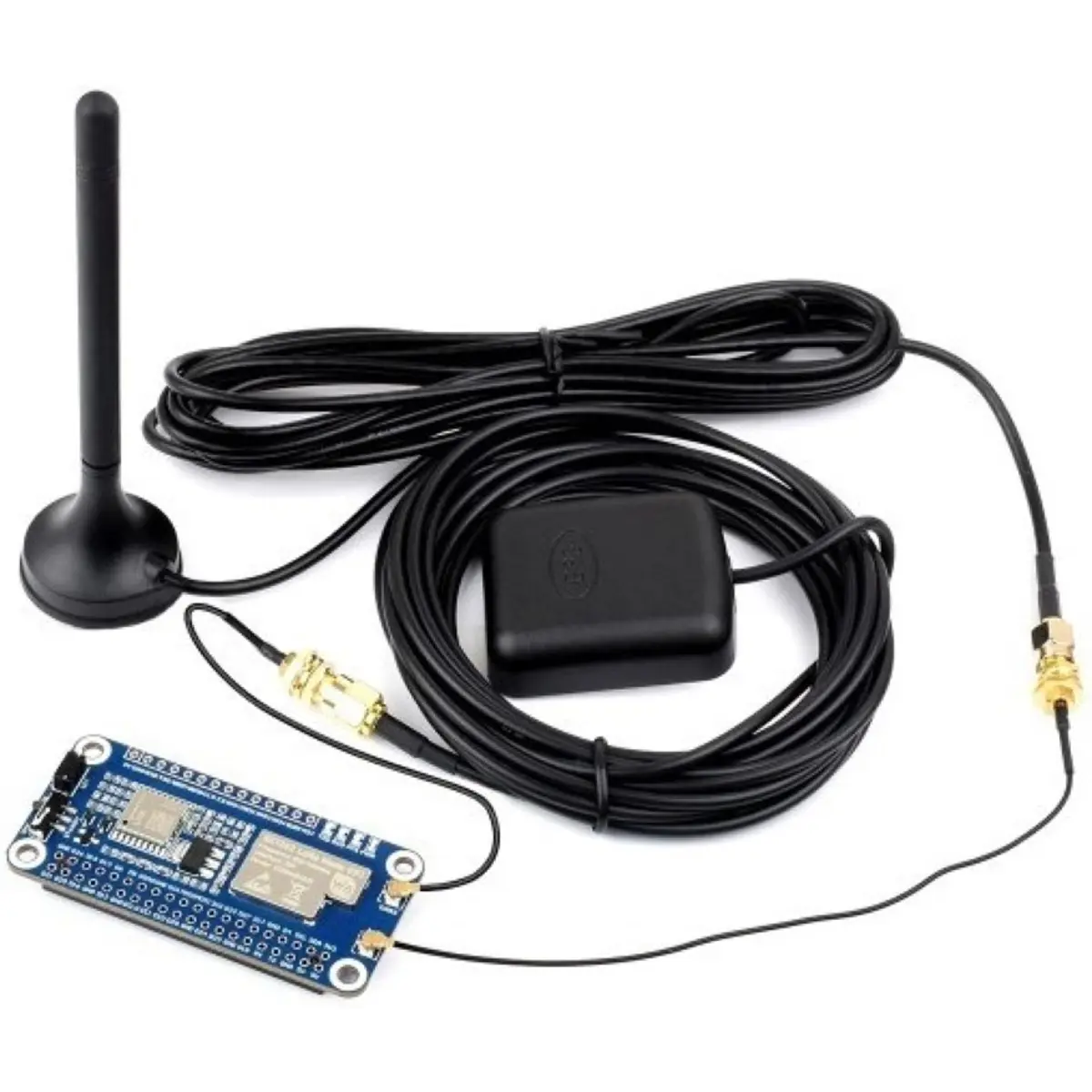

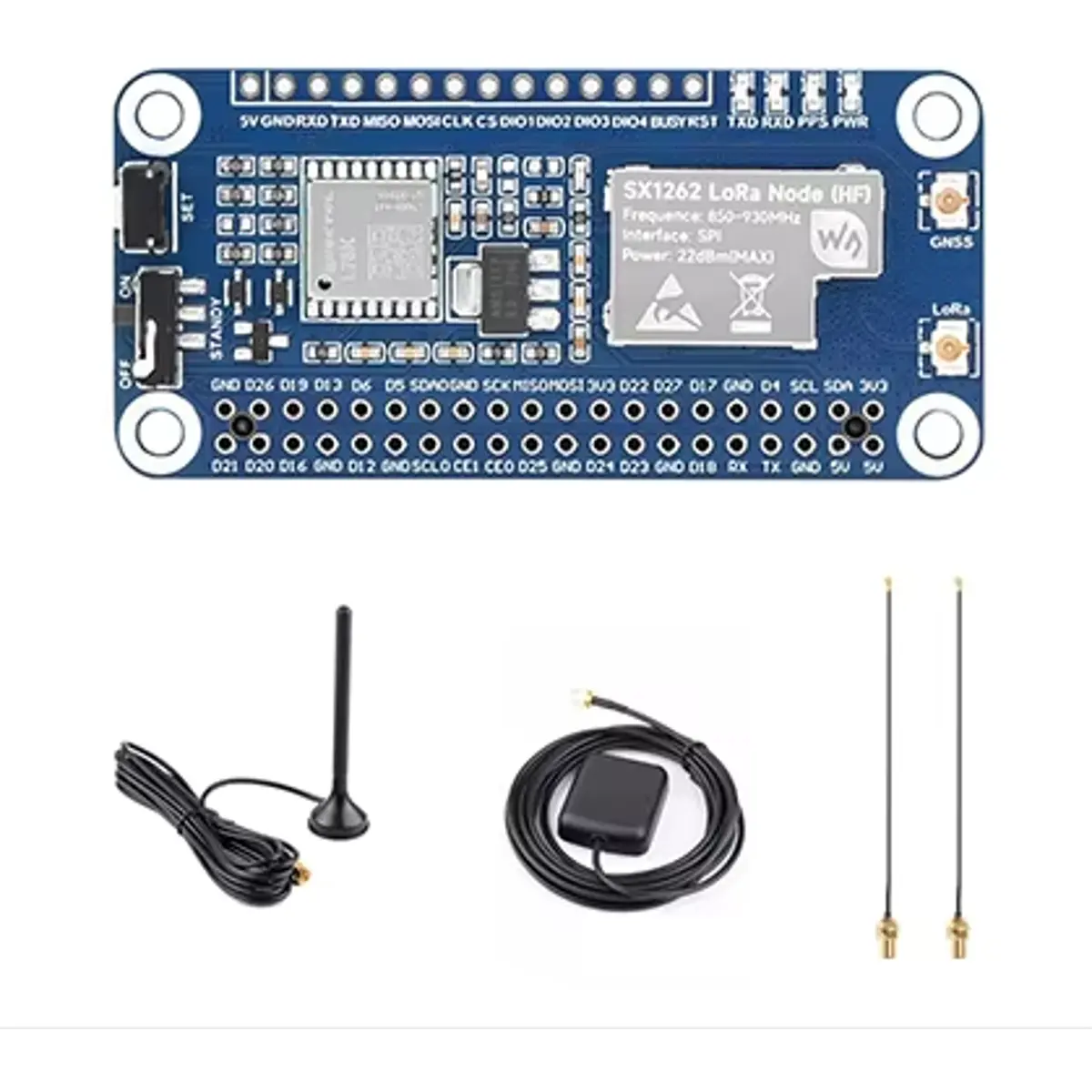

CONTEÚDO DA EMBALAGEM
• 1x Waveshare SX1262 868/915M LoRaWAN/GNSS HAT
• 1x antena CB magnética para 868/915MHz
• 1x antena GNSS/GPS
• 2x cabos adaptadores IPEX para SMA com aproximadamente 17cm
• 1x conjunto de parafusos
• 1x conector fêmea de 2 × 20 pinos
NOTAS
◆ O Raspberry Pi não está incluído
◆ A pilha-botão recarregável ML1220 não consta do conteúdo da embalagem
◆ A utilização da frequência deve respeitar a regulamentação radioelétrica aplicável no local de instalação
◆ Para funcionamento numa rede LoRaWAN é necessário um gateway compatível e a respetiva configuração de software e servidor
◆ A designação 868/915MHz corresponde às bandas nominais desta versão; a gama técnica HF do transcetor é de 850-930MHz
