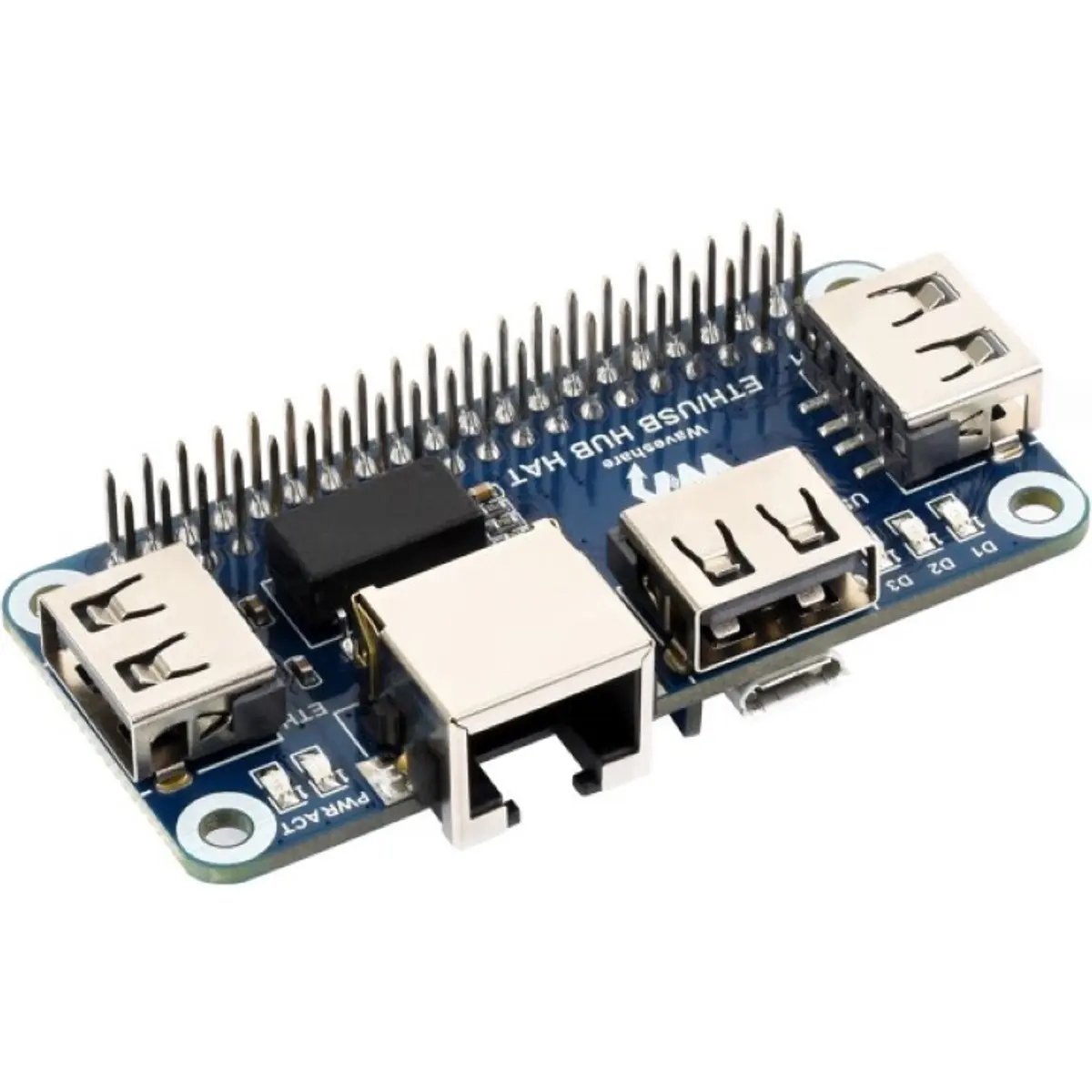

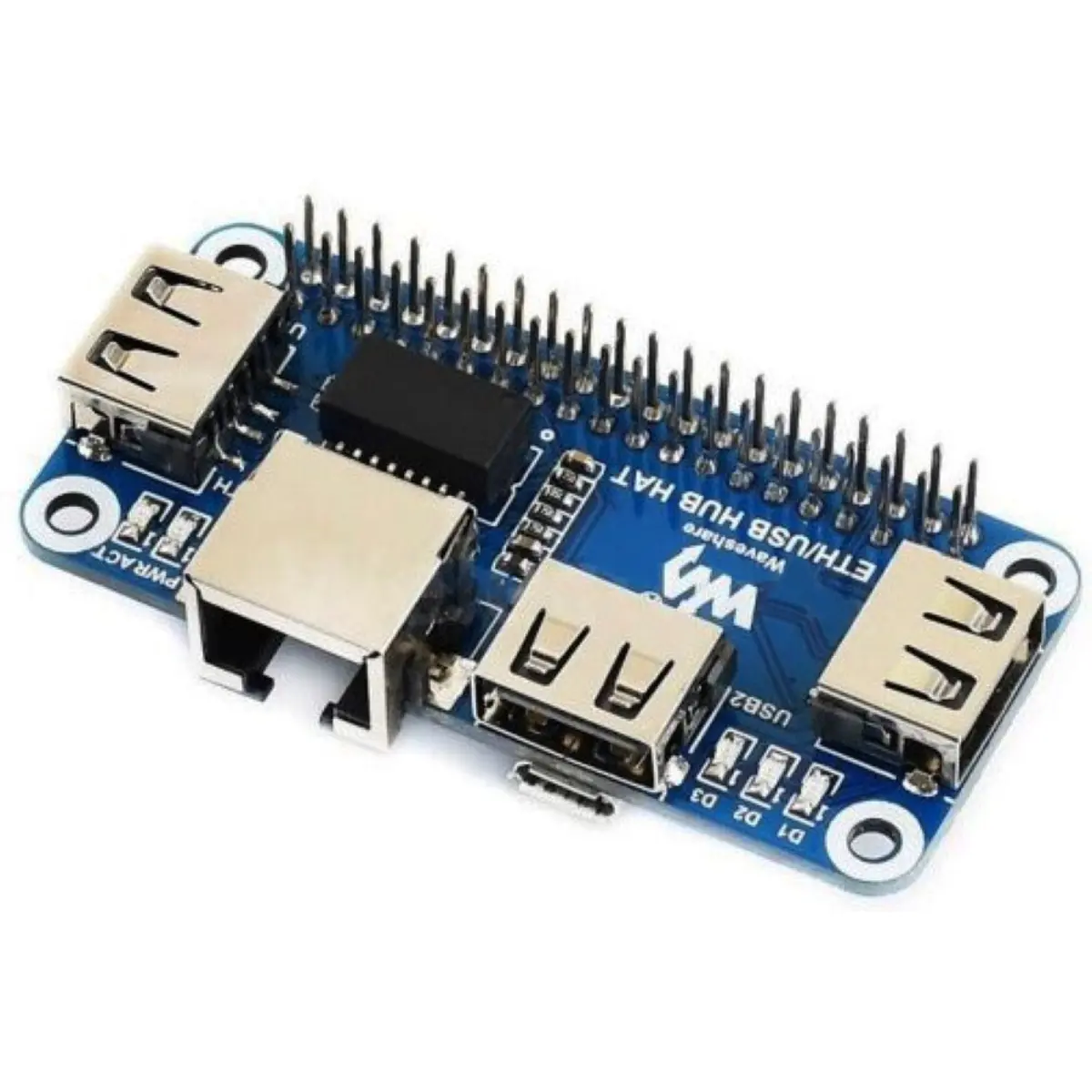

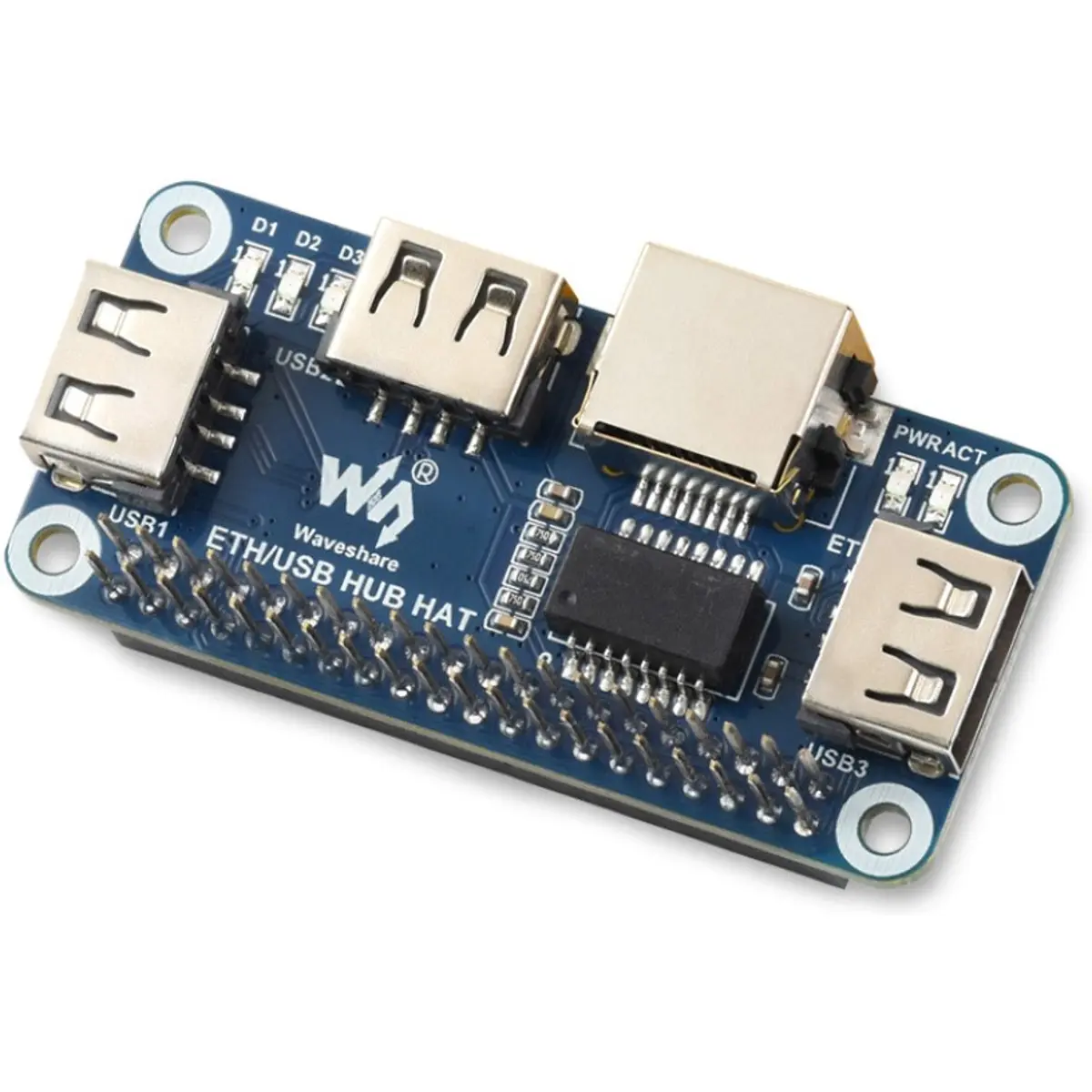

O Waveshare 16595 ETH/USB HUB HAT é uma solução compacta de expansão para Raspberry Pi que combina conectividade Ethernet por cabo com três portas USB adicionais. Especialmente adequado para a série Raspberry Pi Zero, permite acrescentar uma ligação de rede 10/100Mbps e ligar periféricos USB de forma simples, sendo também compatível com outros modelos Raspberry Pi através do cabo USB incluído.
PRINCIPAIS CARACTERÍSTICAS

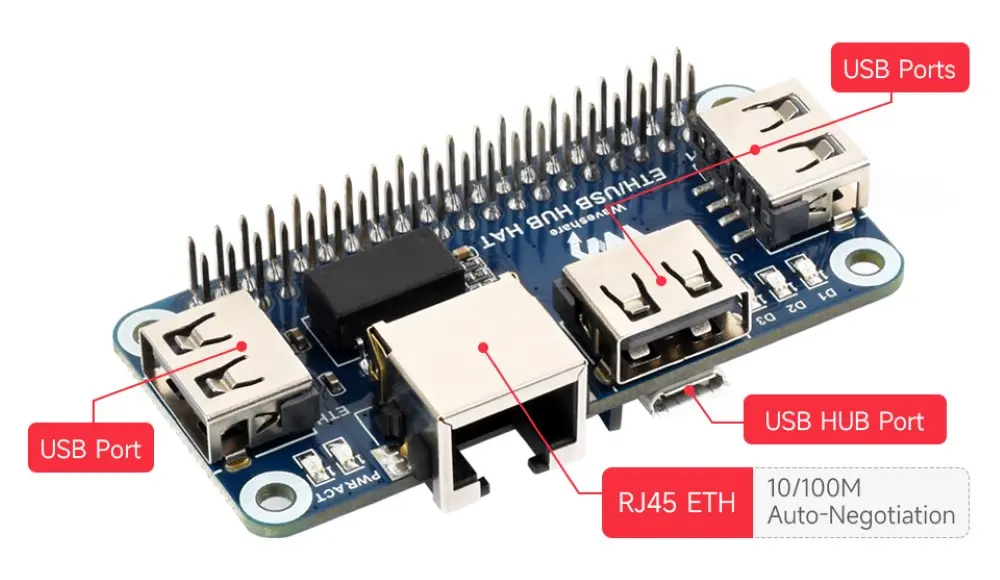

◆ Integra 1 porta Ethernet RJ45 e 3 portas USB num único módulo compacto
◆ Ligação Ethernet 10/100Mbps com negociação automática
◆ Portas compatíveis com dispositivos USB 2.0 e USB 1.1
◆ Desenvolvido especialmente para Raspberry Pi Zero, Zero W, Zero WH e Zero 2 W
◆ Compatível com Raspberry Pi B+, 2B, 3B, 3B+ e 4B através de ligação USB
◆ Indicadores LED dedicados para alimentação, atividade Ethernet e estado das portas USB
◆ Inclui adaptador Micro USB, cabo USB e conjunto de parafusos para instalação
ESPECIFICAÇÕES
• Identificação
- Marca: Waveshare
- Referência: 16595
- Modelo: ETH/USB HUB HAT
- Tipo: HAT de expansão Ethernet e USB para Raspberry Pi
• Conectividade Ethernet
- Número de portas: 1
- Conector: RJ45
- Velocidade: 10/100Mbps
- Negociação automática: Sim

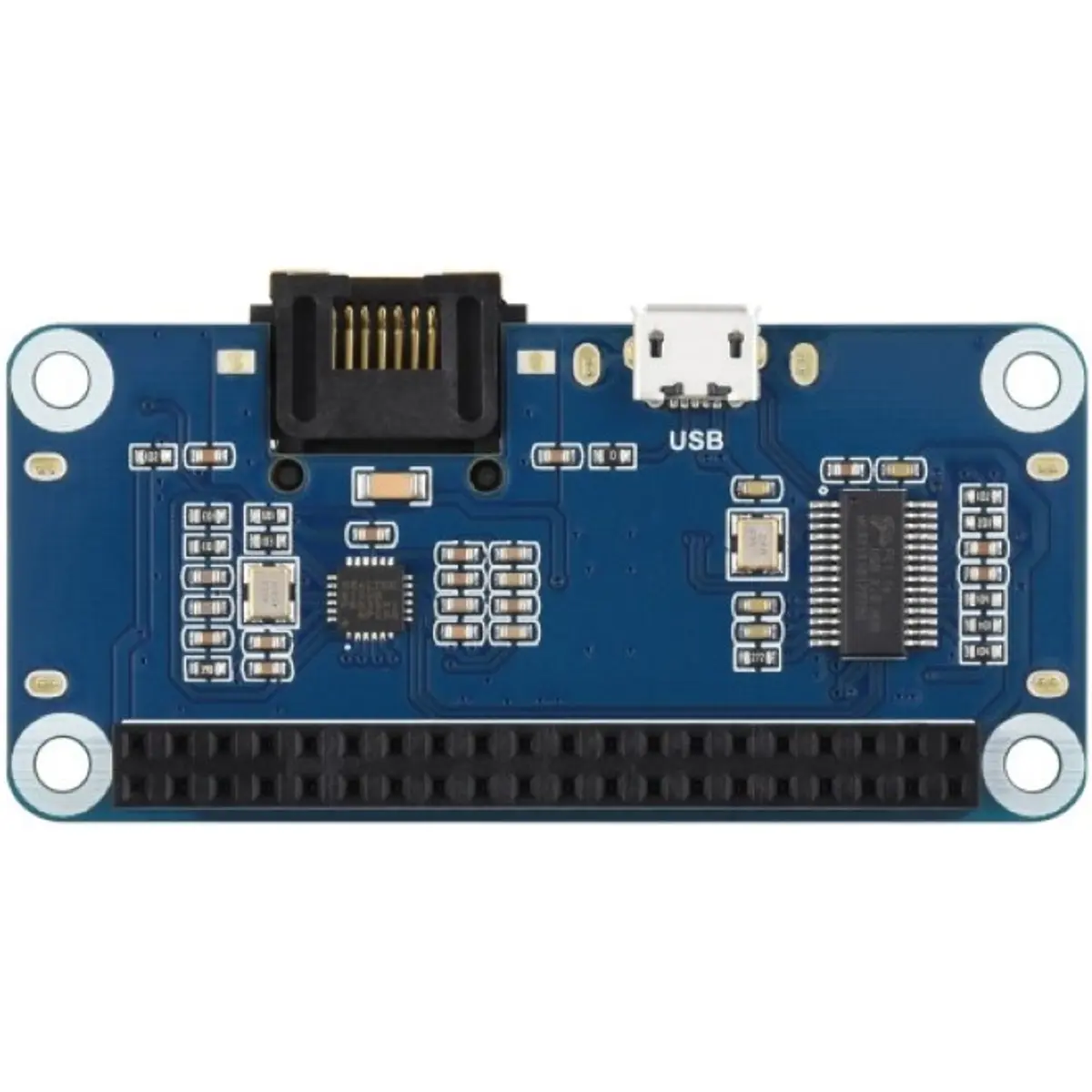

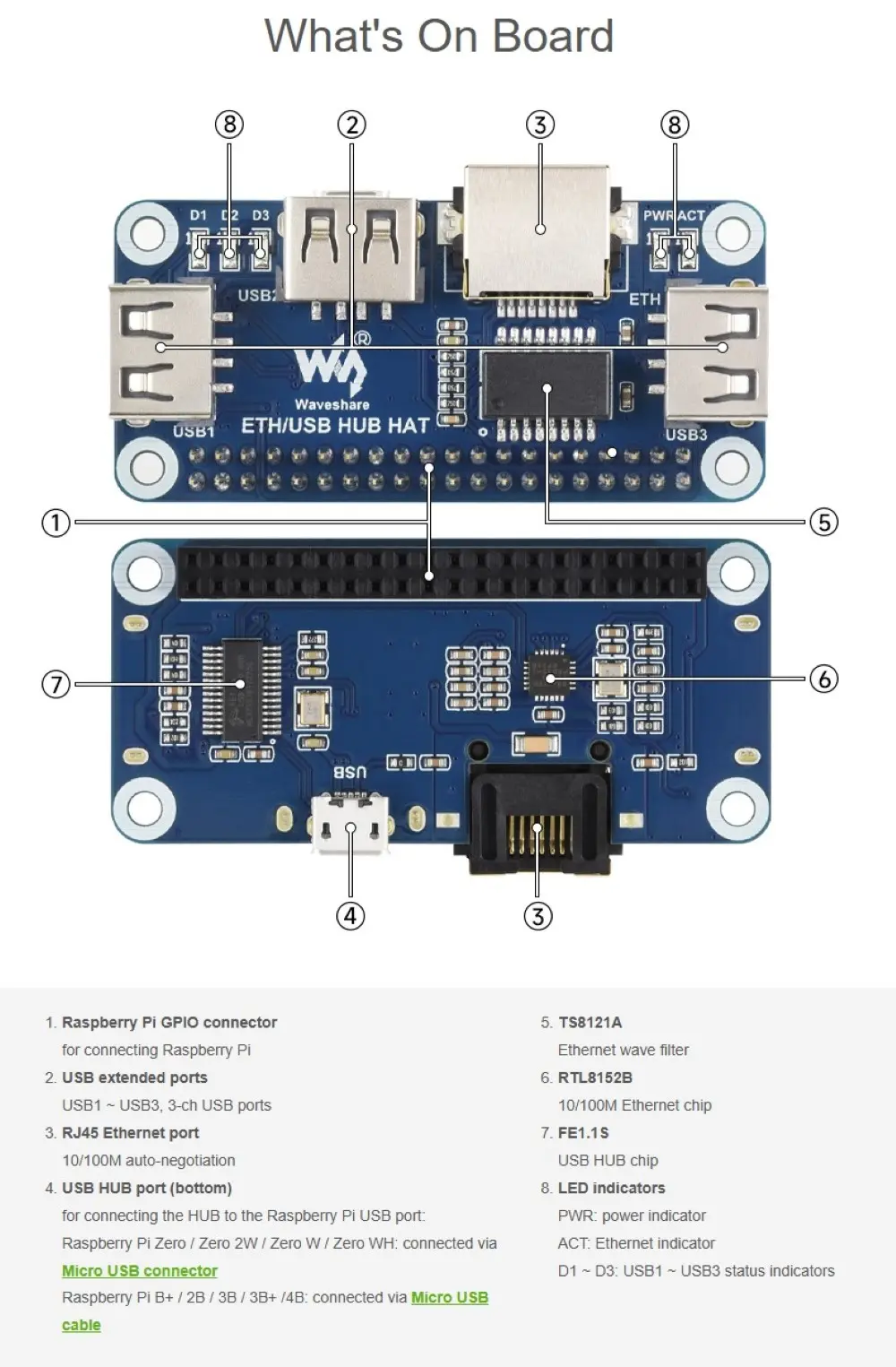

- Controlador Ethernet: RTL8152B
- Filtro Ethernet: TS8121A
• Conectividade USB
- Número de portas de expansão: 3
- Versões suportadas
· USB 2.0
· USB 1.1
- Controlador HUB USB: FE1.1S
- Interface de ligação ao Raspberry Pi: Micro USB
• Compatibilidade

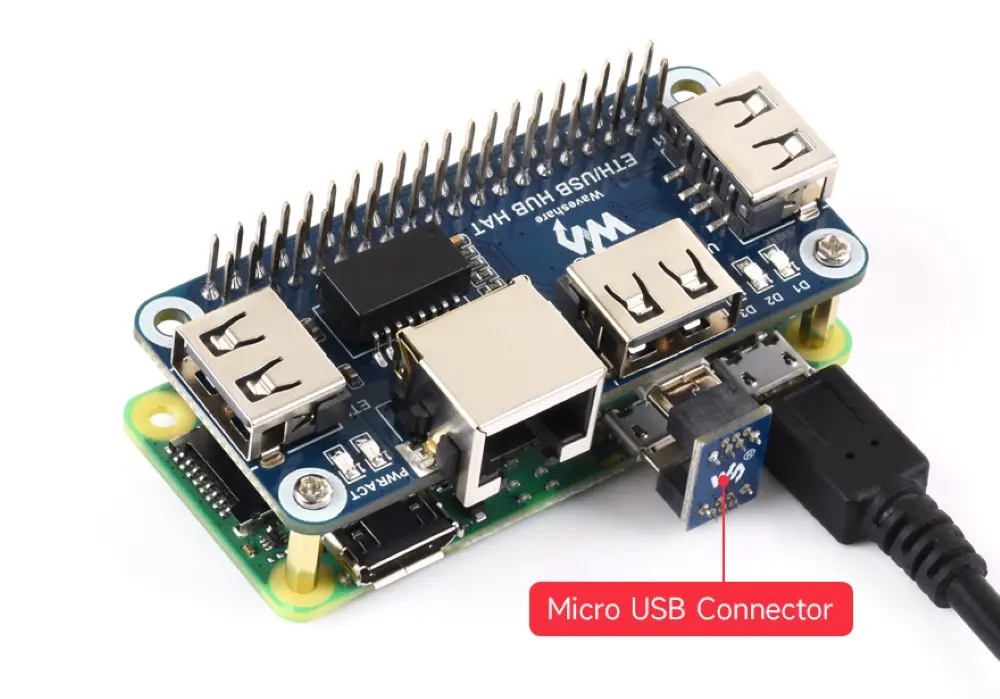

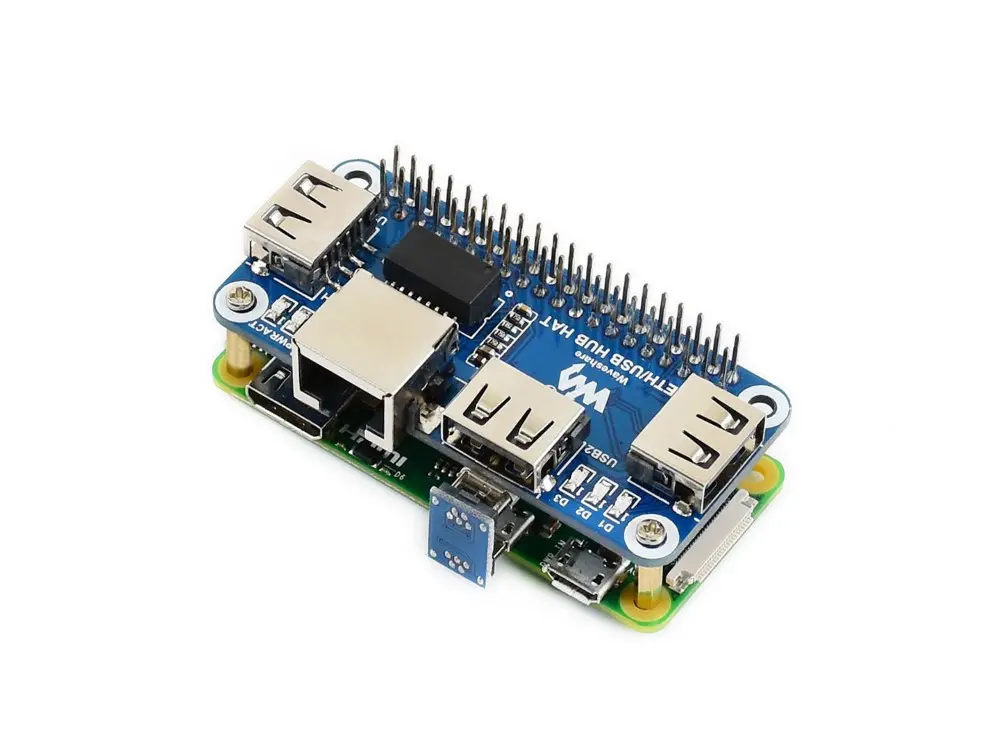

- Ligação através do conector GPIO de 40 pinos e adaptador Micro USB
· Raspberry Pi Zero
· Raspberry Pi Zero W
· Raspberry Pi Zero WH
· Raspberry Pi Zero 2 W

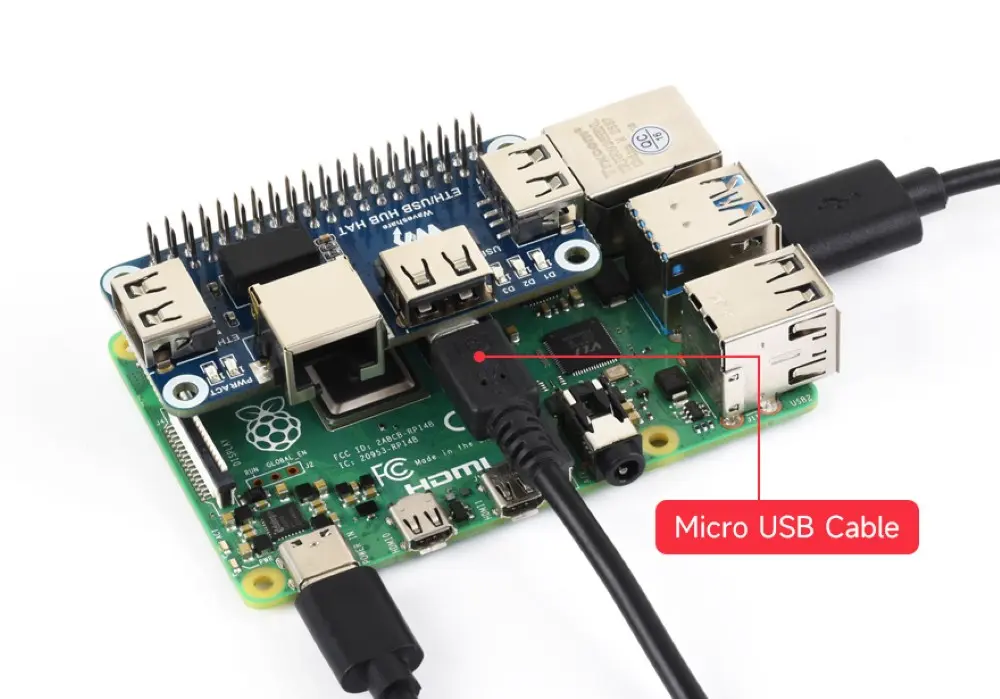

- Ligação através do cabo USB incluído, sem necessidade de utilizar o conector GPIO
· Raspberry Pi B+
· Raspberry Pi 2B
· Raspberry Pi 3B
· Raspberry Pi 3B+
· Raspberry Pi 4B

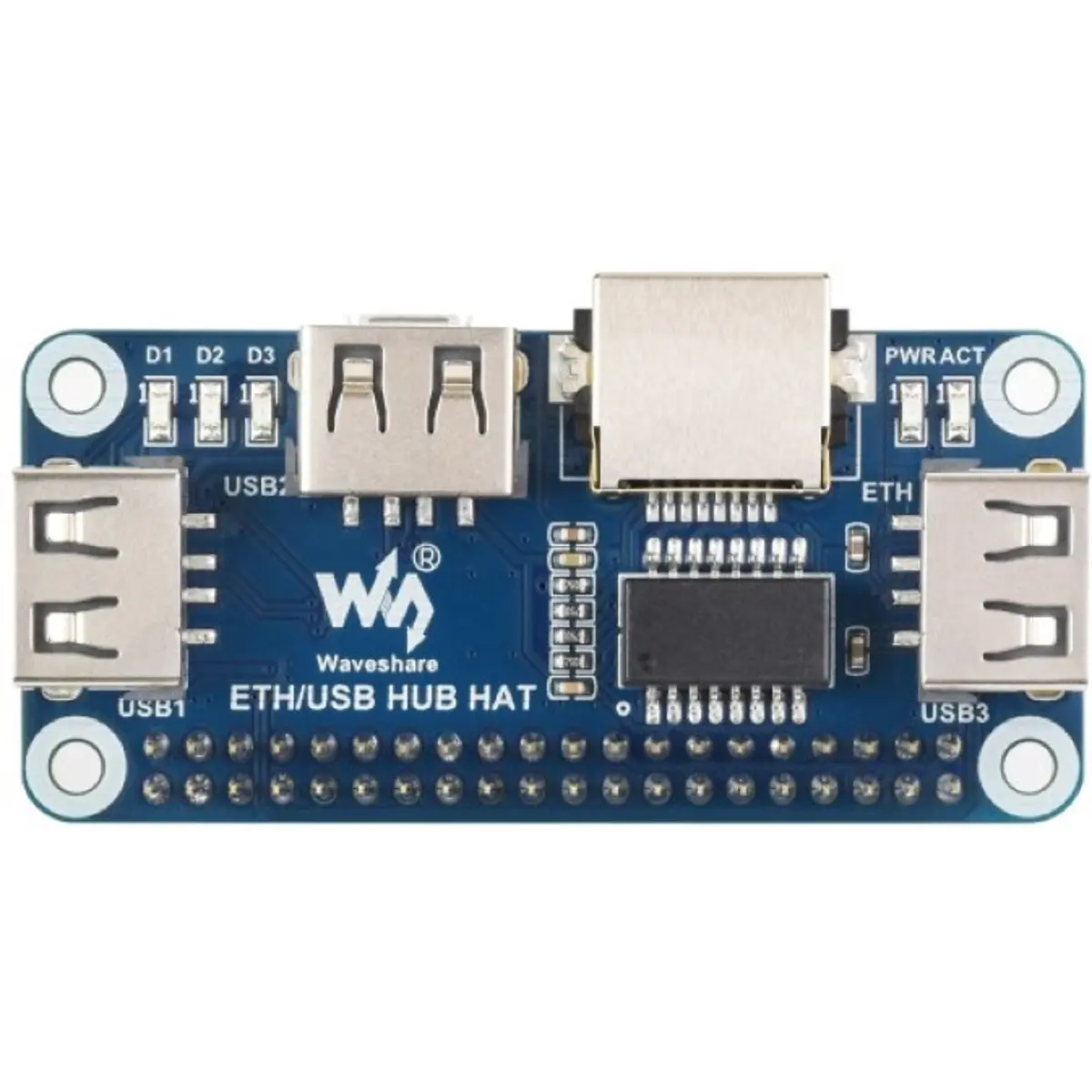

• Indicadores LED
- PWR: Estado da alimentação
- ACT: Atividade da ligação Ethernet
- D1 a D3: Estado das portas USB1 a USB3

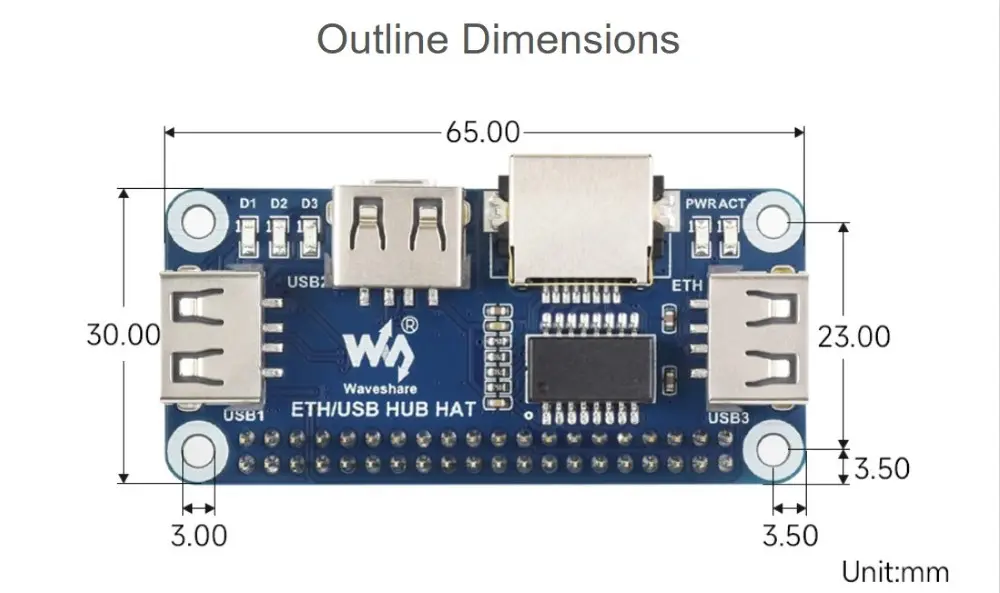

• Dimensões da placa: 65.0 × 30.0mm
CONTEÚDO DA EMBALAGEM
• ETH/USB HUB HAT
• Adaptador Micro USB
• Cabo USB Type-A macho para Micro USB macho
• Conjunto de parafusos para Raspberry Pi
NOTAS
◆ Os Raspberry Pi apresentados nas imagens não estão incluídos.
◆ Para utilizar o módulo, a interface USB do Raspberry Pi deve ser ligada à porta Micro USB do HUB.
◆ No Raspberry Pi Compute Module 4, a interface USB 2.0 encontra-se desativada por predefinição e poderá ter de ser ativada no ficheiro config.txt.
◆ Se a porta USB do Raspberry Pi Zero estiver configurada como adaptador de rede com fios, o HUB USB poderá não ser reconhecido.
◆ Os indicadores D1 a D3 acendem quando são ligados dispositivos às respetivas portas USB.
