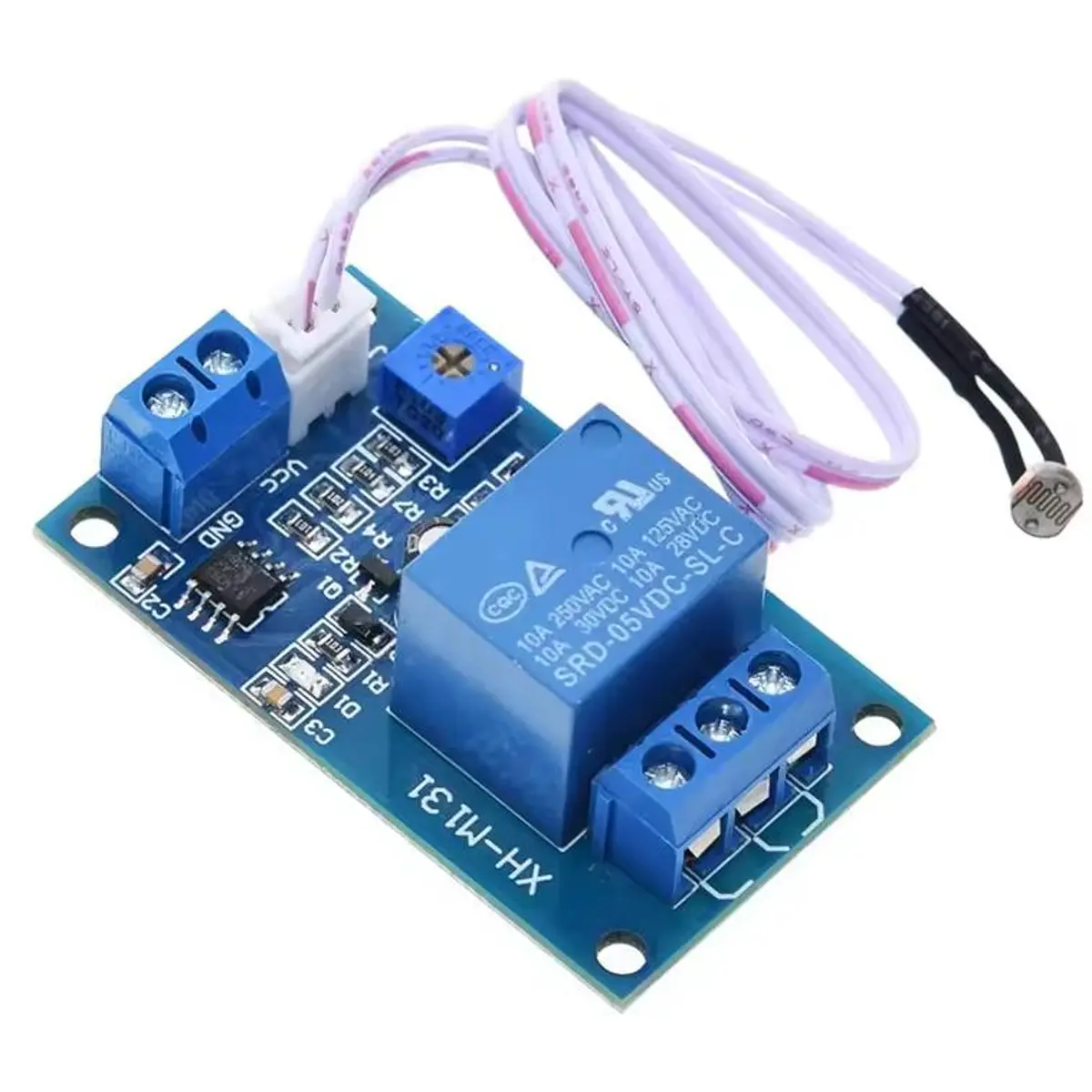

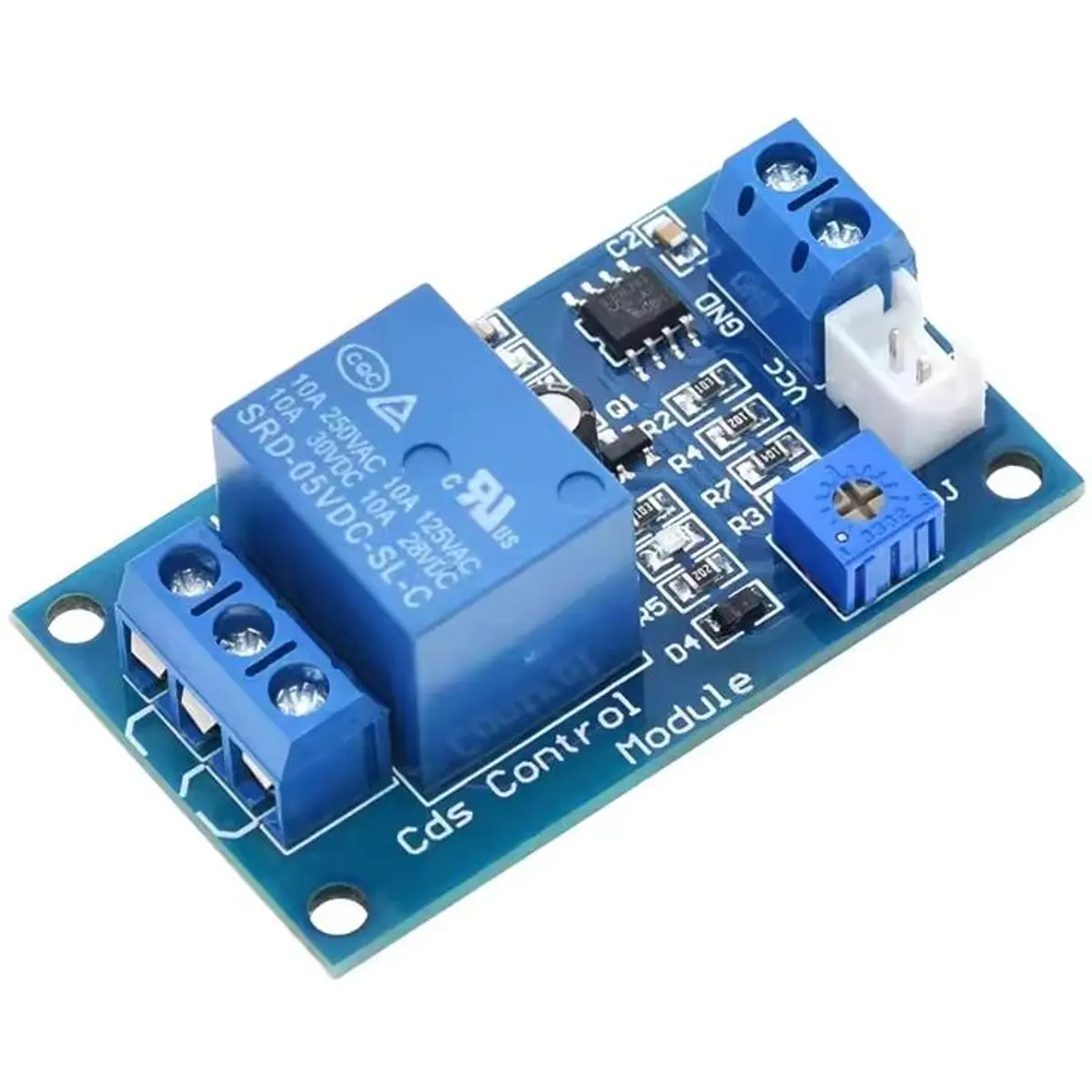

Módulo sensor fotosensível (LDR) 5VDC - XH-M131

Este módulo relé de 5V com sensor de luz LDR (fotorresistência) funciona como um interruptor de três vias (COM, NO e NC), utilizando a intensidade da luz ambiente para controlar diretamente a carga na saída. O potenciómetro de ajuste permite alterar a sensibilidade e definir o limiar de arranque do relé, que é ativado quando a luminosidade desce abaixo do limiar definido. O relé com isolamento ótico protege eficazmente o circuito e garante um melhor desempenho. Este módulo é indicado para deteção de luz, deteção de luminosidade, controlo de iluminação e equipamentos automáticos.

ESPECIFICAÇÕES

• Canais: 1
• Tensão de alimentação: 5VDC
• Capacidade de carga de saída:
• • AC 0V-125V/10A
  • AC 0V-250/10A
  • DC 0V-30/10A
  • DC 0V-28/10A
• Corrente de ativação do relé: >100mA
• Isolamento: Sim
• LED indicador: Vermelho
• Tamanho da PCB: 5×2,6 cm
• Terminais de entrada: VCC, GND
• Ajuste do limiar de luz: através de potenciómetro, define o arranque do relé
• LED VERMELHO ligado: indica alimentação (Power ON)
• LED AZUL ligado: indica relé em funcionamento
• Terminal de saída do módulo:
  • Normalmente aberto (NO)
  • Terminal comum (COM)
  • Normalmente fechado (NC)
• Dimensões: 53mm x 31mm x 19mm

NOTAS

• Para o correto funcionamento do sistema, ligue uma alimentação de 5V aos pinos VCC e GND.
• Os contactos do relé estão identificados na parte de trás da placa.
