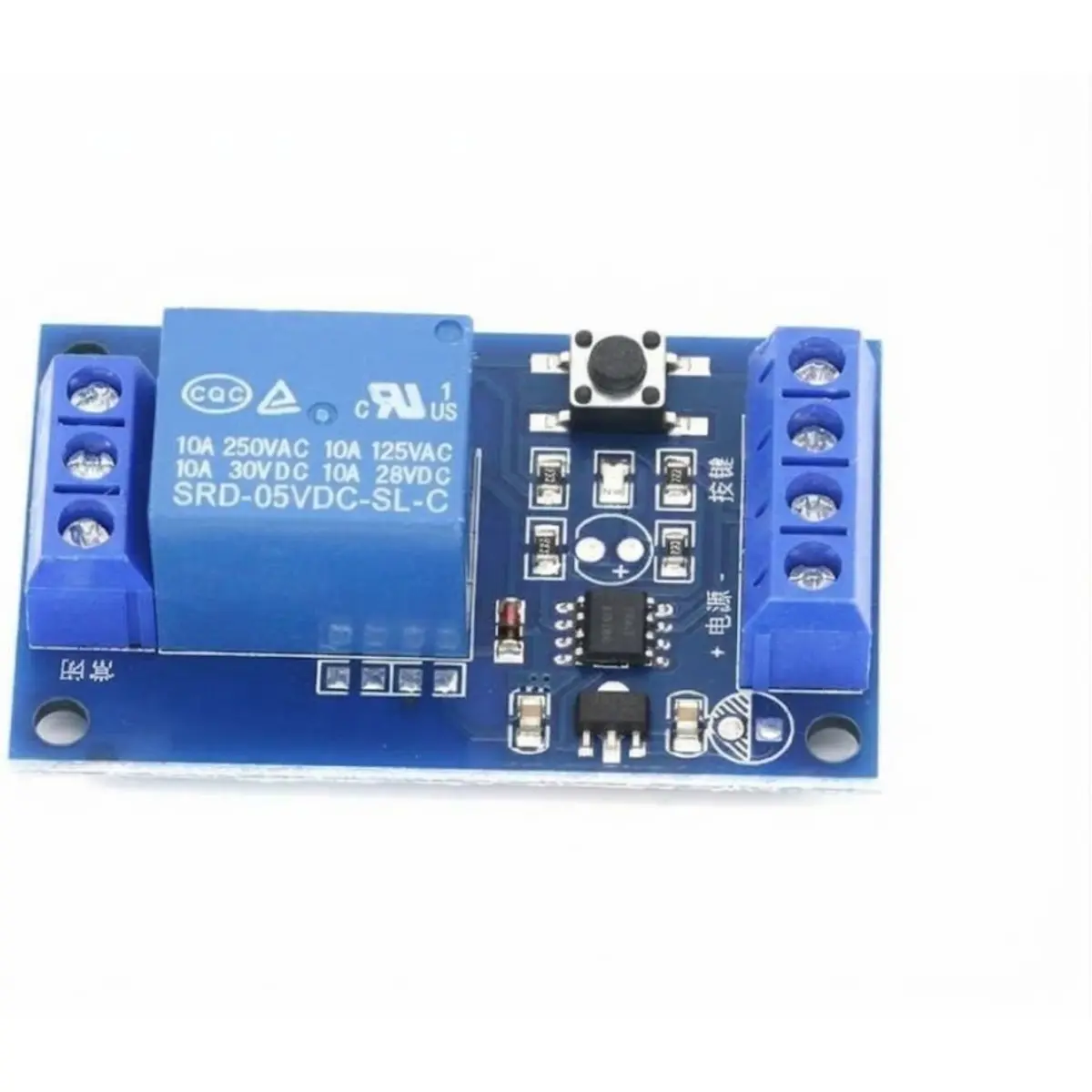

Módulo de relé 5V DC biestável de 1 canal c/ botão

Este módulo relé de 5V funciona como um interruptor de três vias (COM, NO e NC), para controlar diretamente a carga na saída. O relé com protege o circuito e garante um melhor desempenho. Este módulo é indicado controlo de iluminação ou cargas de baixa capacidade.

ESPECIFICAÇÕES

• Canais: 1
• Tensão de alimentação: 5VDC
• Capacidade de carga de saída:
• • 0VAC-125VAC/10A
  • 0 VAC-250VAC/10A
  • 0VDC-30VDC/10A
  • 0VDC-28VDC/10A
• Corrente de ativação do relé: >100mA
• Isolamento: Sim
• LED indicador: Vermelho
• Tamanho da PCB: 5×2,6 cm
• Terminais de entrada: VCC, GND
• Ajuste do limiar de luz: através de potenciómetro, define o arranque do relé
• LED VERMELHO ligado: indica alimentação (Power ON)
• LED AZUL ligado: indica relé em funcionamento
• Terminal de saída do módulo:
  • Normalmente aberto (NO)
  • Terminal comum (COM)
  • Normalmente fechado (NC)
• Dimensões: 53mm x 31mm x 19mm

NOTAS

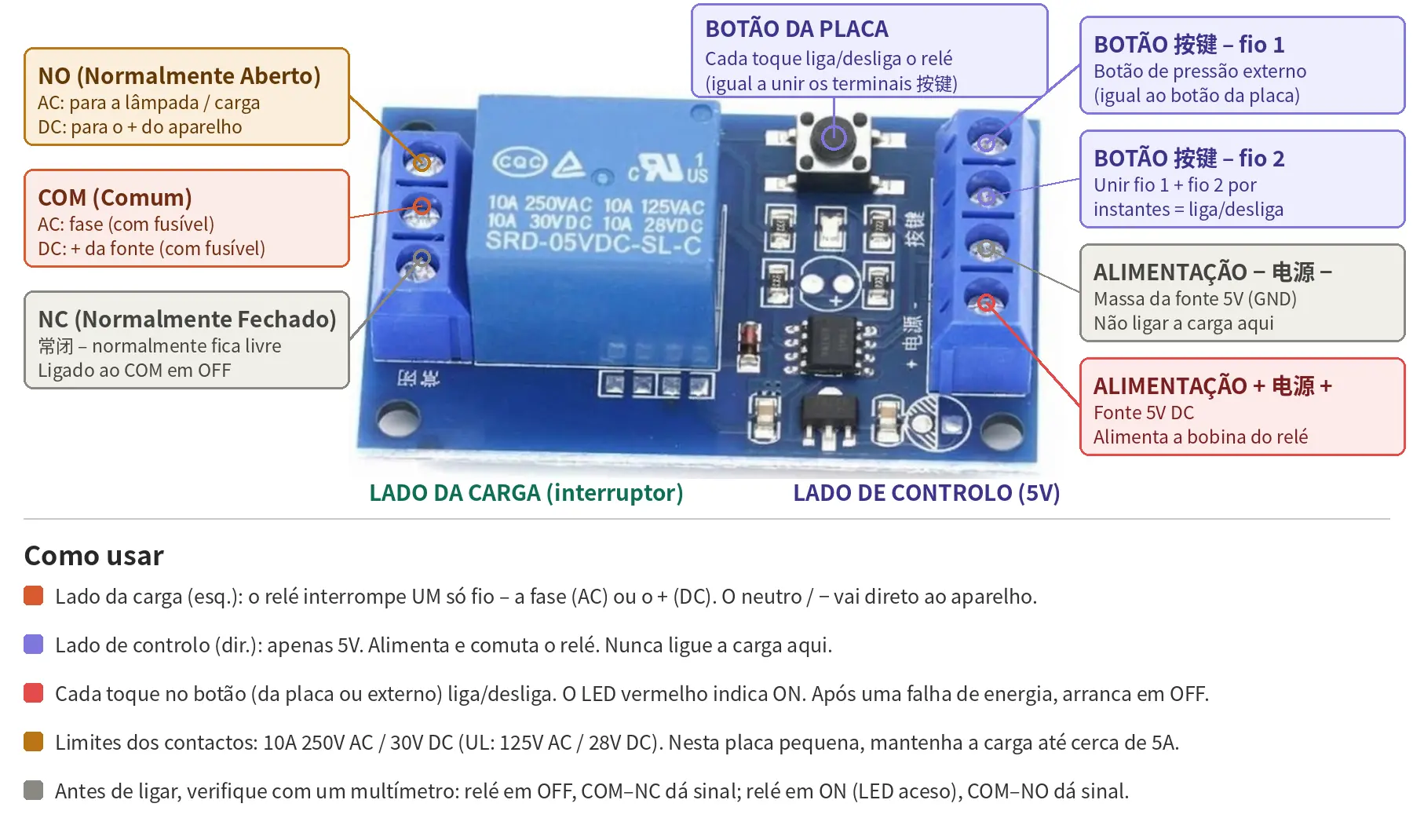

• Para o correto funcionamento do sistema, ligue uma alimentação de 5V aos pinos VCC(+) e GND(-) do lado direito do relé (ver diagrama abaixo).
