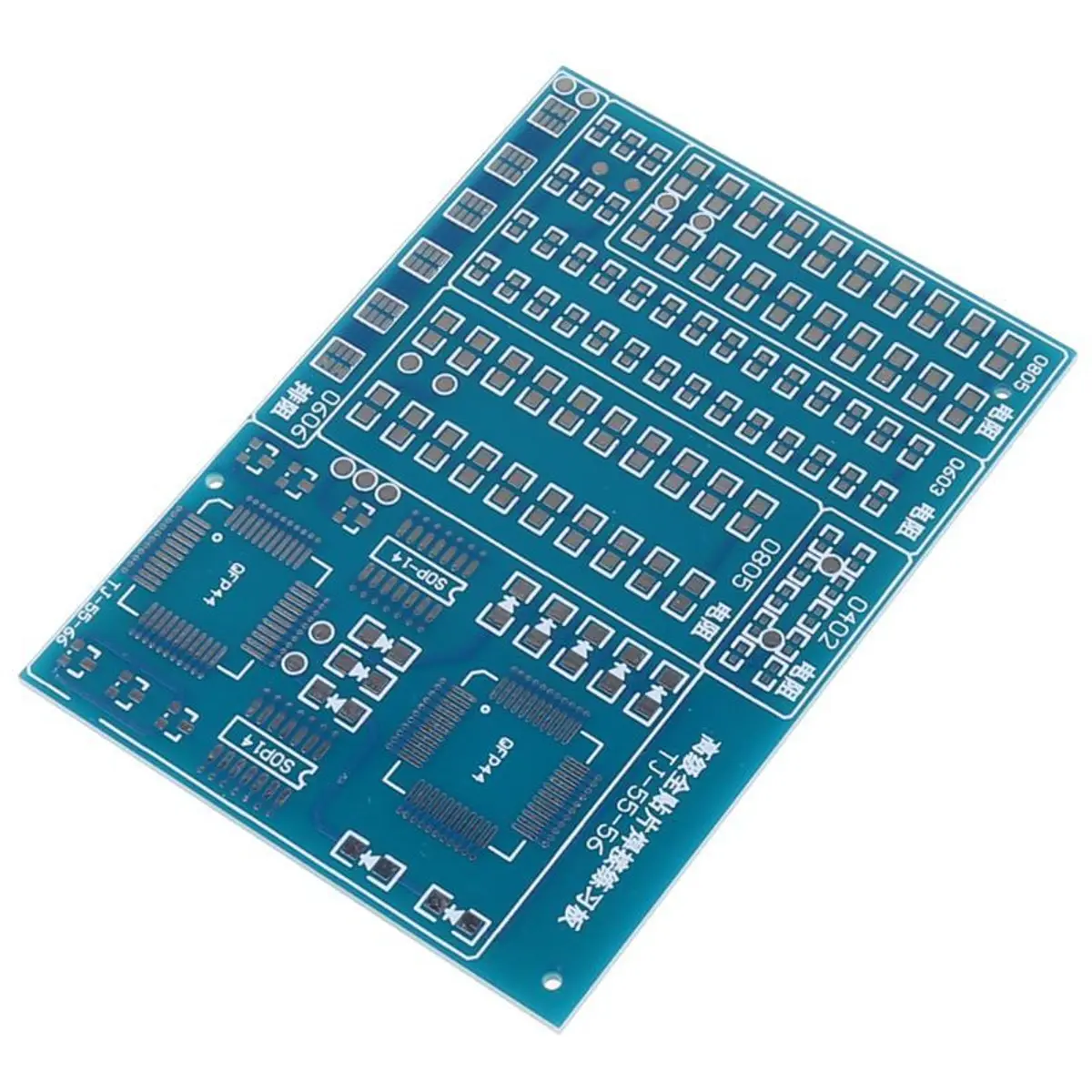

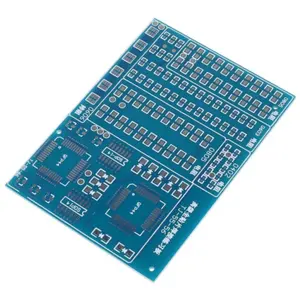

Placa de prática de soldadura SMT/SMD, ideal para o desenvolvimento e treino de competências de soldadura em componentes de montagem superficial de diferentes tamanhos e tipos. A placa inclui 9 categorias de componentes, com um total de 110 peças, organizadas em conjuntos ligados em série e equipadas com pontos de teste que permitem verificar a continuidade e os valores elétricos após a soldadura, tornando-a adequada tanto para iniciantes como para quem procura aperfeiçoar a técnica de soldadura manual em encapsulamentos reduzidos.
PRINCIPAIS CARACTERÍSTICAS
- Permite praticar a soldadura em múltiplos tipos e tamanhos de encapsulamentos SMT/SMD, desde resistências até circuitos integrados.
- Componentes de cada categoria ligados em série, permitindo verificar a soldadura através da medição da resistência ou capacidade total do conjunto.
- Pontos de teste dedicados para verificação elétrica após a montagem.
- Abrange desde componentes passivos simples até circuitos integrados com encapsulamentos de maior densidade de pinos.
ESPECIFICAÇÕES
- Dimensões da PCB: 80 × 60 × 1,6 mm
- Número de categorias de componentes: 9
- Número total de componentes: 110 peças
- Categorias de componentes:
- Resistências: Encapsulamento 0805, 20 unidades
- Resistências: Encapsulamento 0603, 34 unidades
- Resistências:Encapsulamento 0402, 10 unidades
- Redes de resistências (resistor exclusion):Encapsulamento 0603, 6 unidades
- Condensadores:Encapsulamento 0805, 20 unidades
- Díodos:Encapsulamento 3216, 10 unidades
- Transístores:Encapsulamento SOT-23, 6 unidades
- Circuitos integrados:Encapsulamento SO-14, 2 unidades
- Circuitos integrados:Encapsulamento LQFP44, 2 unidades
CONTEÚDO DA EMBALAGEM

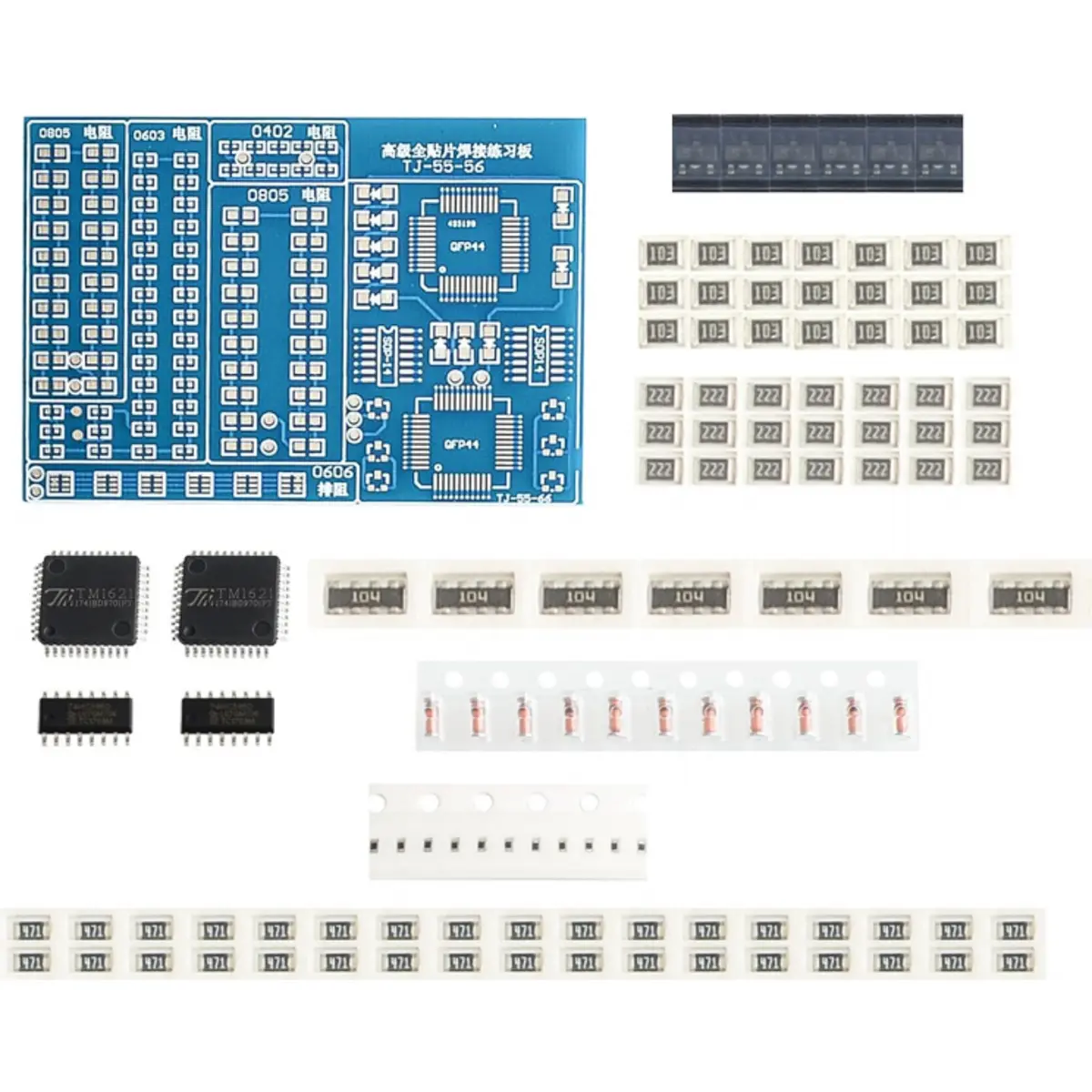

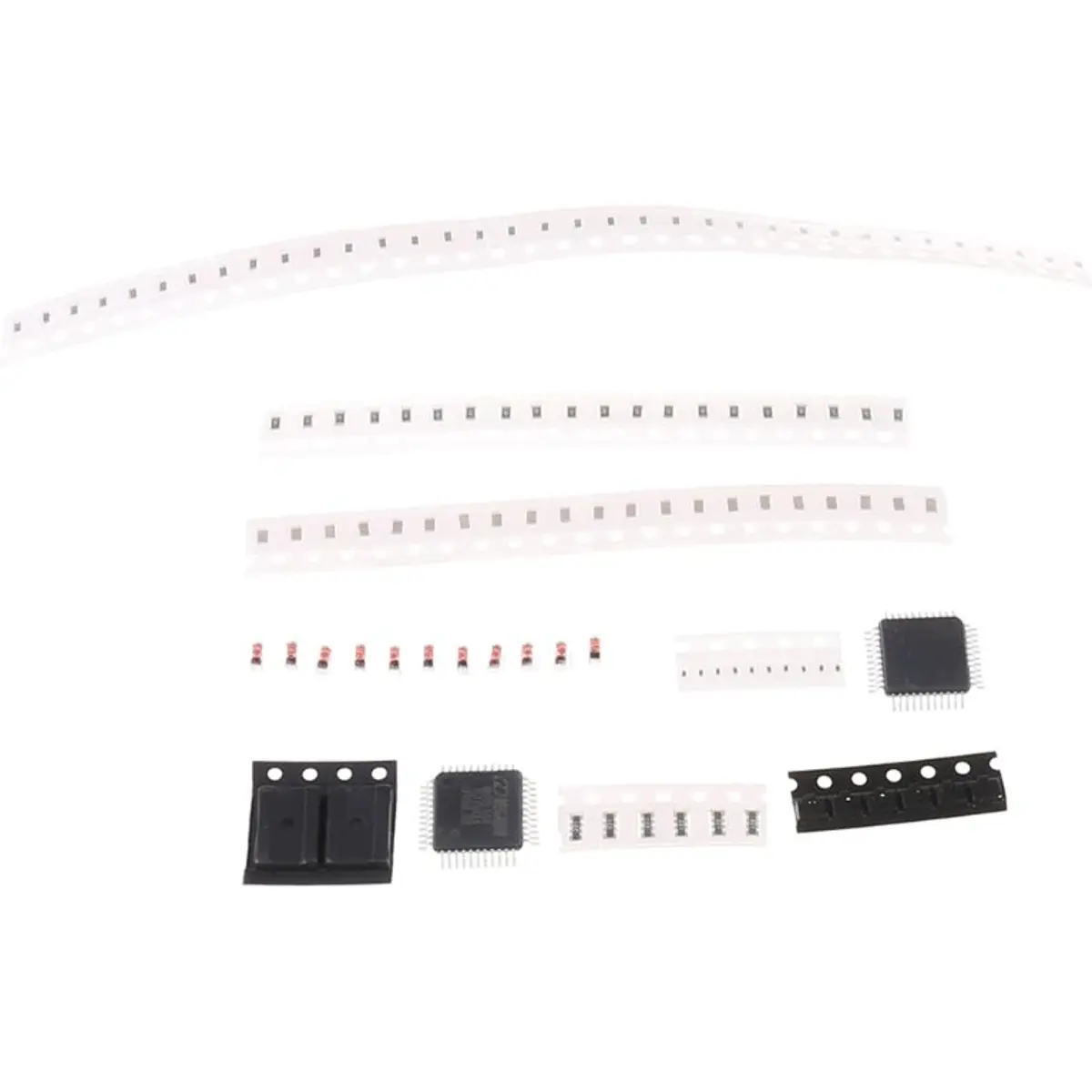

- Placa de circuito impresso (PCB) 80×60×1,6 mm ×1
- Resistências 0805 ×20
- Resistências 0603 ×34
- Resistências 0402 ×10
- Redes de resistências 0603 ×6
- Condensadores 0805 ×20
- Díodos 3216 ×10
- Transístores SOT-23 ×6
- Circuitos integrados SO-14 ×2
- Circuitos integrados LQFP44 ×2
