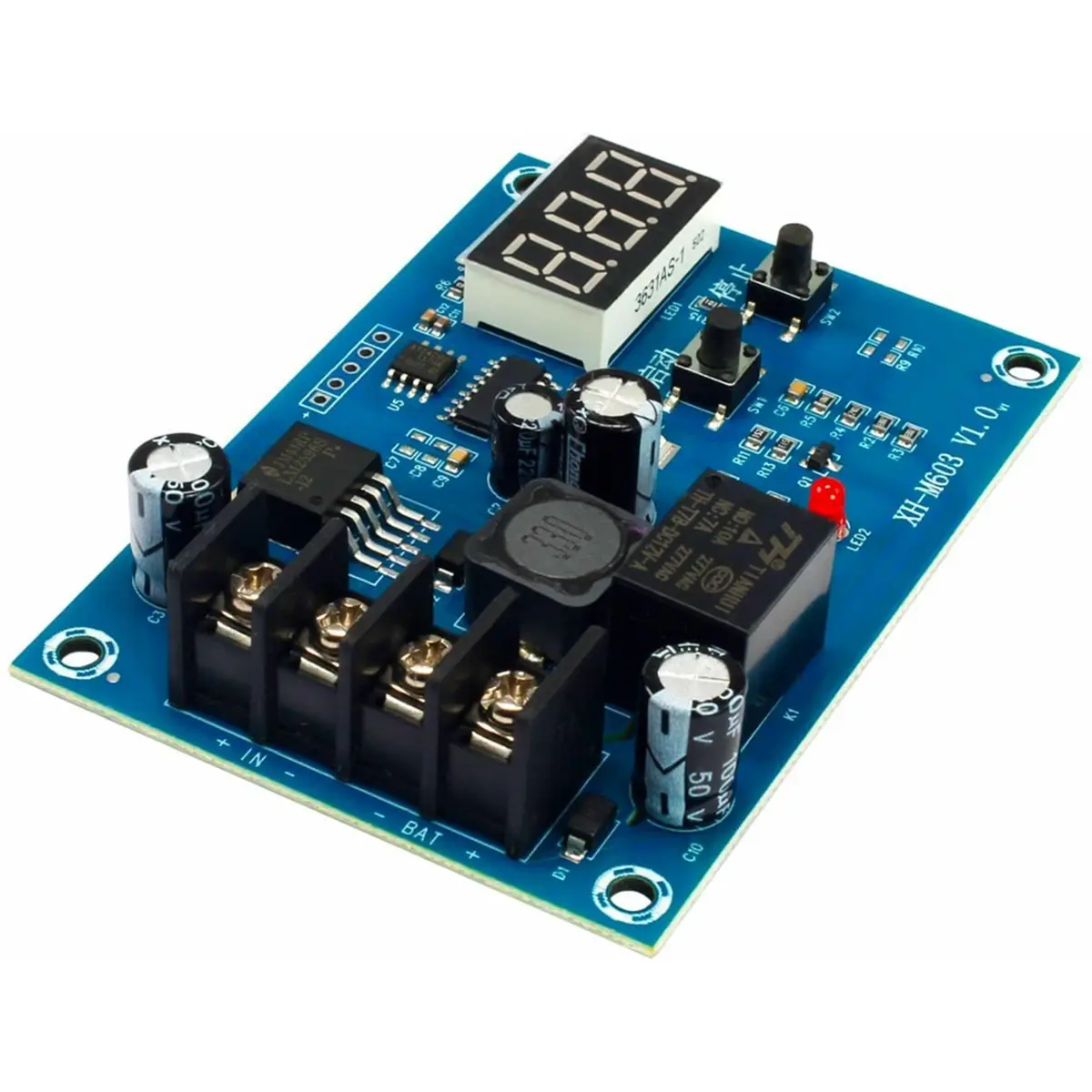

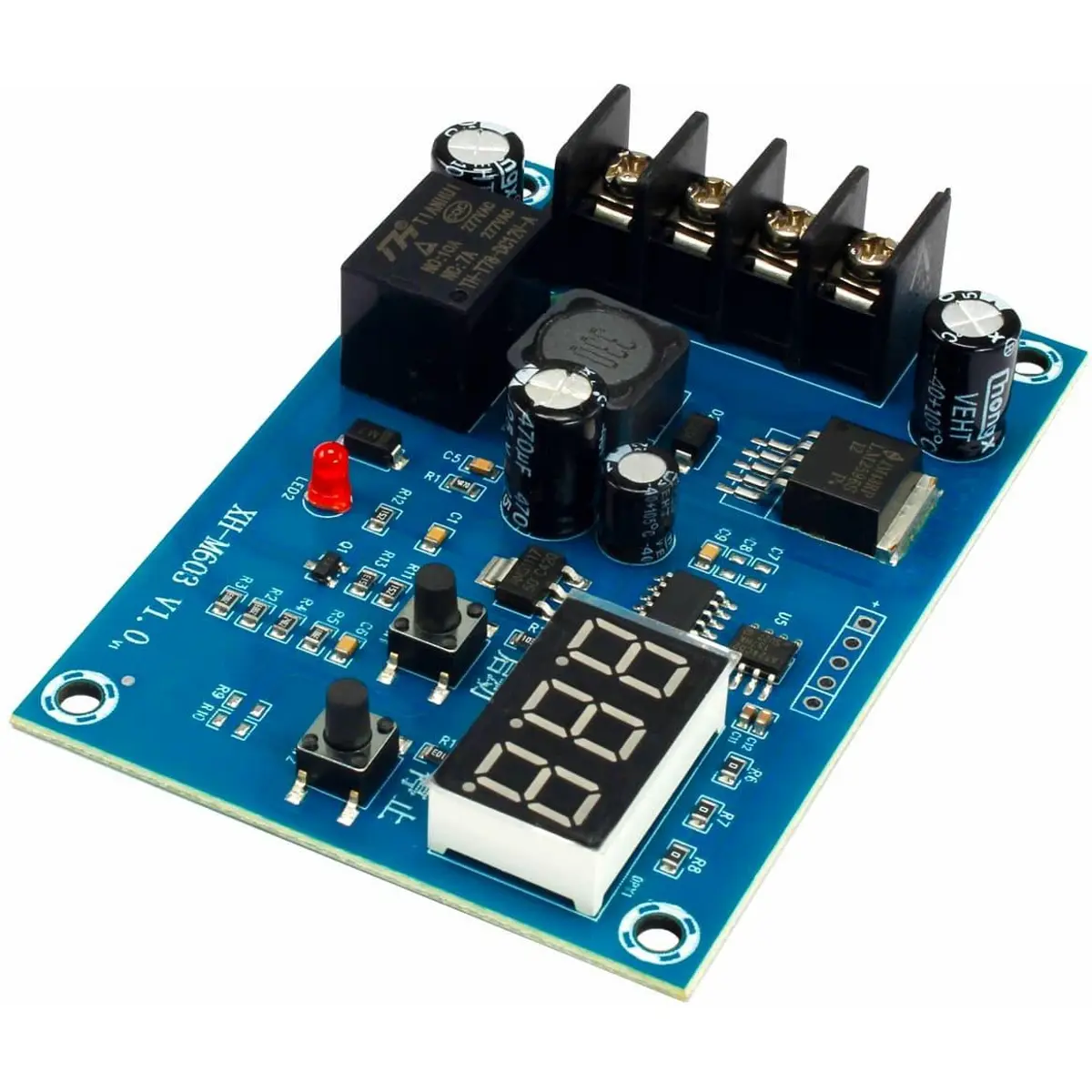

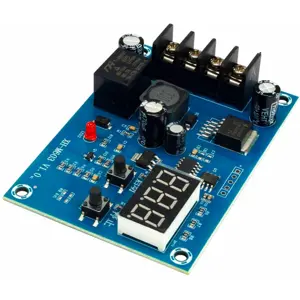

XH-M603 - Modulo para Controlo de Carregamento de baterias chumbo-ácido - 12/24V

O módulo de controlo de carga de bateria XH-M603 é usado para gerir a carga e prevenir a sobrecarga, não é um carregador por si só.
Inclui um visor LED digital para monitorização da tensão da bateria em tempo real. O módulo suporta a configuração ajustável das tensões de início e fim de carga.

Utiliza um relé interno para o controlo automático da carga.O XH-M603 foi concebido para baterias de chumbo-ácido de 12V e 24V e funciona a partir de uma alimentação DC de 10-30V.

ESPECIFICAÇÕES

• Tensão de alimentação: VDC 10-30V
• Tensão de entrada de carga: 0-30V
• Corrente máxima de carga: 10A
• Tipo de bateria suportado: chumbo-ácido
• Tensão de bateria suportada: 12V/24V
• Dimensões: 82x58x18 mm
• Intervalo de temperatura de funcionamento: -10 a +50 °C
• Precisão de visualização da tensão: ±0,1V

NOTAS

• Ligar a bateria recarregável aos terminais BAT, respeitando a polaridade correta.
• Definir as tensões de início e fim de carga através dos botões UP/START e DOWN/STOP.
• Ligar o carregador de bateria à entrada IN do módulo.
• Para usar as configurações predefinidas, premir simultaneamente UP e DOWN durante 3 segundos.
• O módulo é alimentado pela bateria, e não pelo carregador.
• As configurações de fábrica são 12V para a tensão de início e 14,5V para a tensão de fim de carga.
