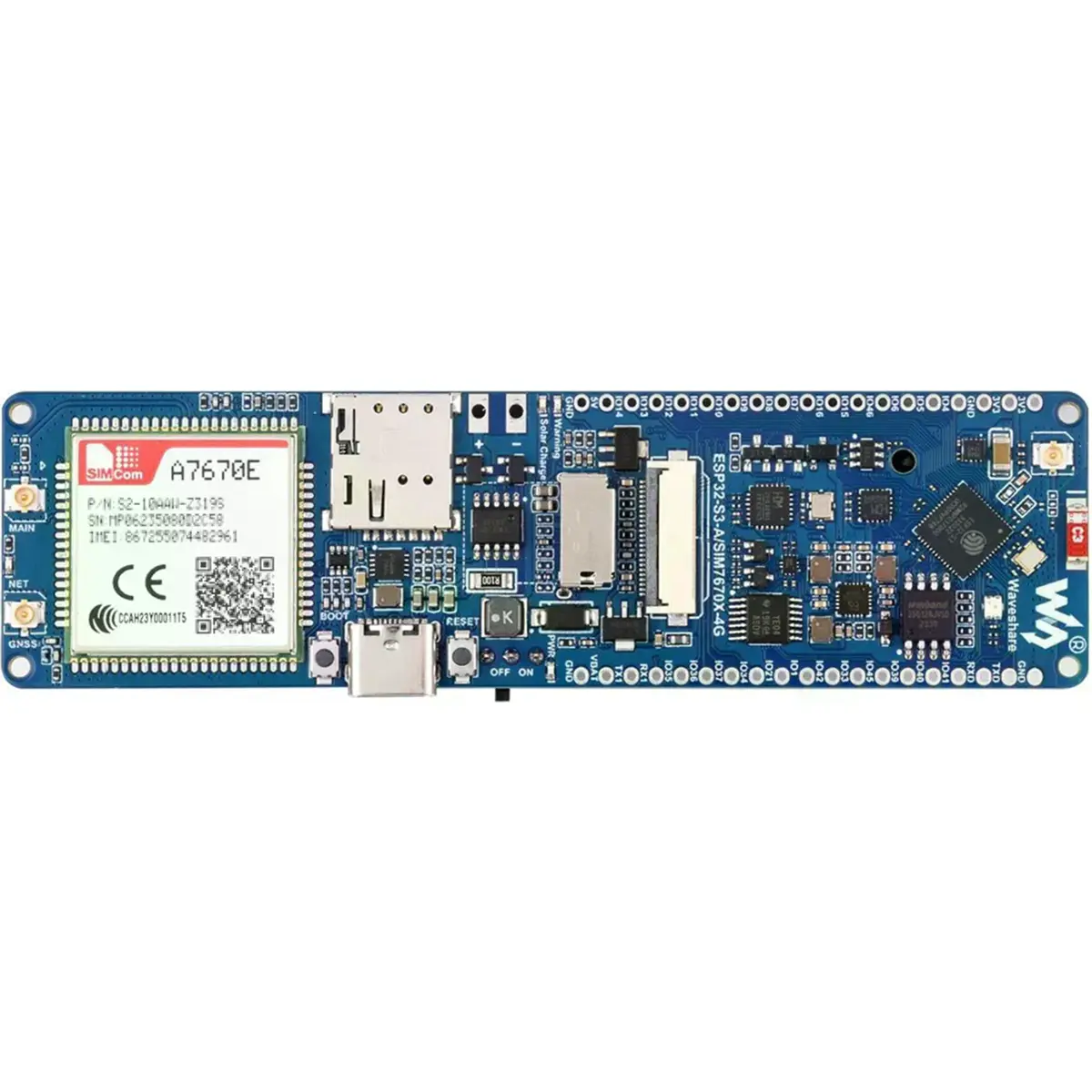

A ESP32-S3 A7670E 4G Development Board da Waveshare é uma plataforma de desenvolvimento completa para aplicações IoT que exigem conectividade móvel, processamento avançado e múltiplas opções de comunicação. Combina o microcontrolador dual-core ESP32-S3 com um módulo LTE Cat-1 A7670E, permitindo ligações 4G/2G, Wi-Fi, Bluetooth Low Energy, chamadas telefónicas, SMS e posicionamento GNSS.
Equipada com câmara, leitor de cartões microSD, gestão de bateria, carregamento solar e diversas interfaces de expansão, esta placa é indicada para sistemas de monitorização remota, localização de ativos, hotspots móveis, telemetria, automação, videovigilância e outros equipamentos IoT autónomos.
PRINCIPAIS CARACTERÍSTICAS
◆ Microcontrolador ESP32-S3R8 dual-core de 32 bits, com frequência até 240 MHz
◆ Módulo celular SIMCom A7670E-FASE com suporte para redes LTE Cat-1 e GSM/GPRS/EDGE
◆ Velocidades móveis até 10 Mbps em download e 5 Mbps em upload
◆ Conectividade Wi-Fi de 2.4 GHz e Bluetooth 5 Low Energy

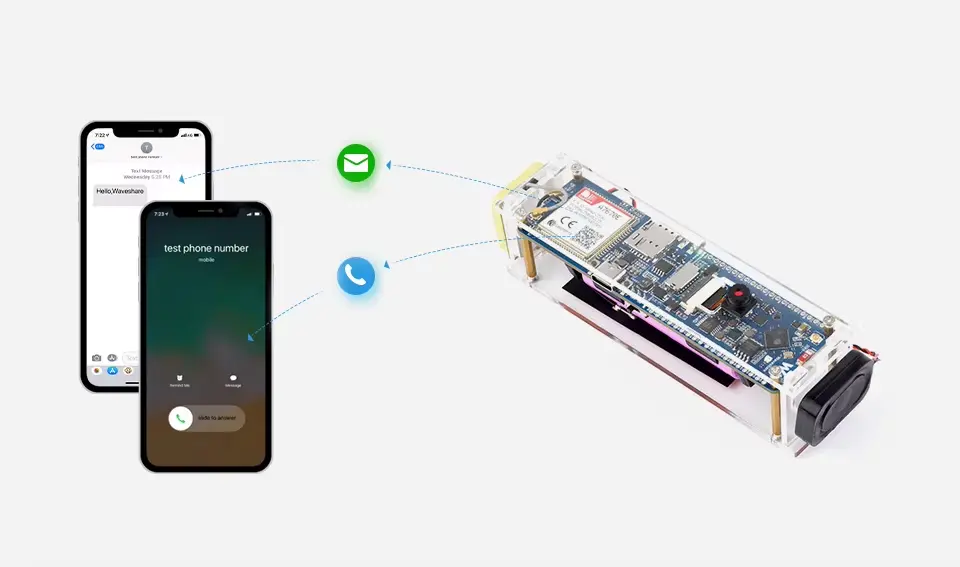

◆ Suporte para chamadas telefónicas, envio e receção de SMS
◆ Posicionamento GNSS através de GPS, BeiDou e GLONASS

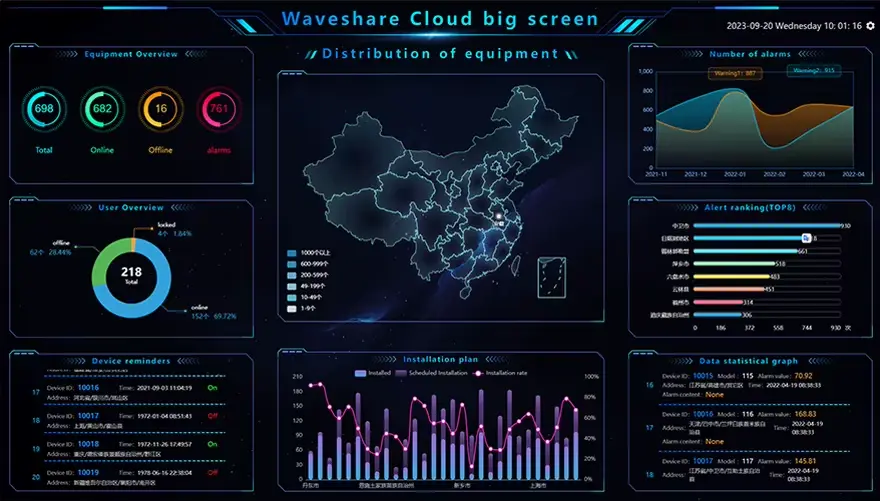

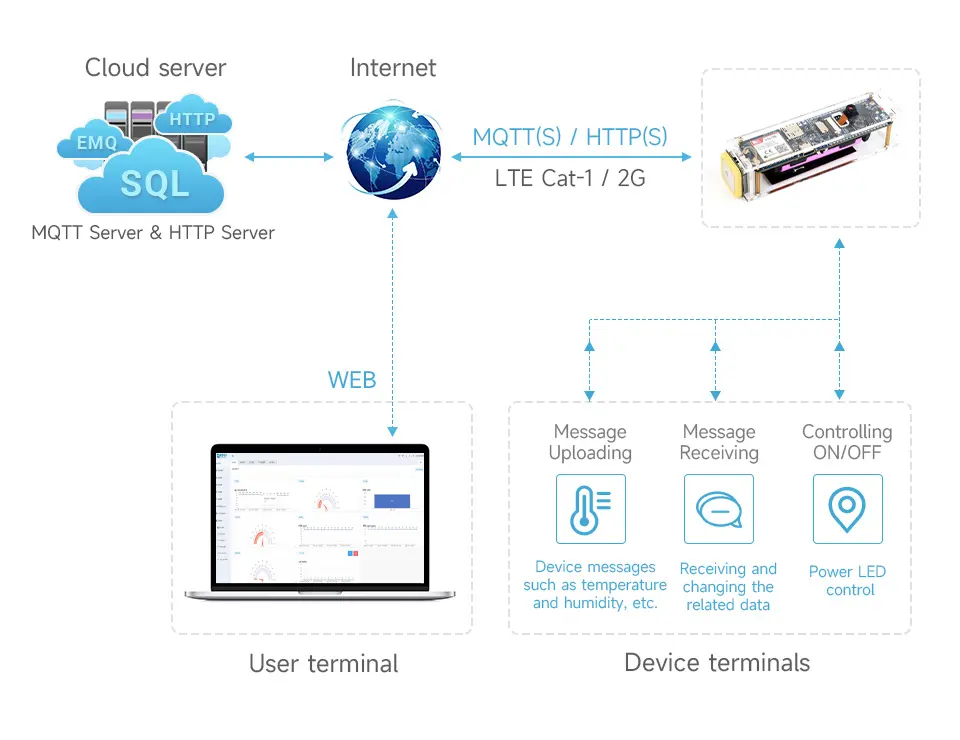

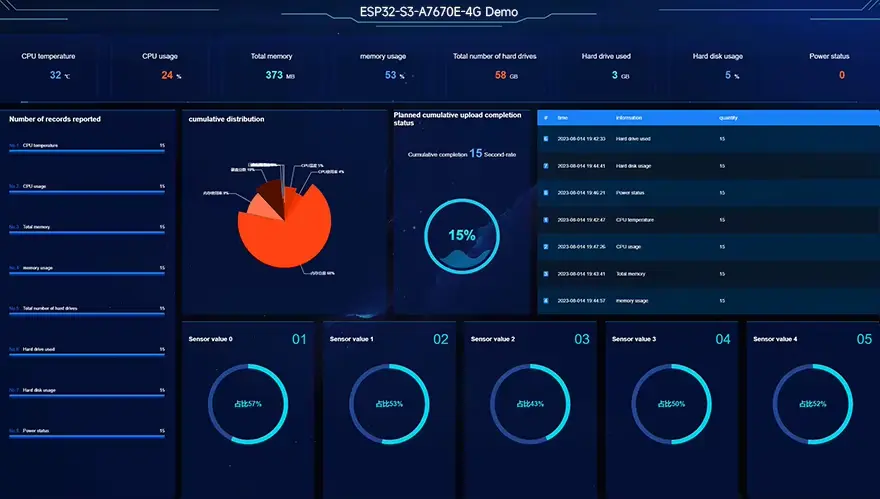

◆ Compatibilidade com protocolos TCP, HTTP/HTTPS, MQTT/MQTTS, FTP/FTPS, RNDIS, PPP e ECM

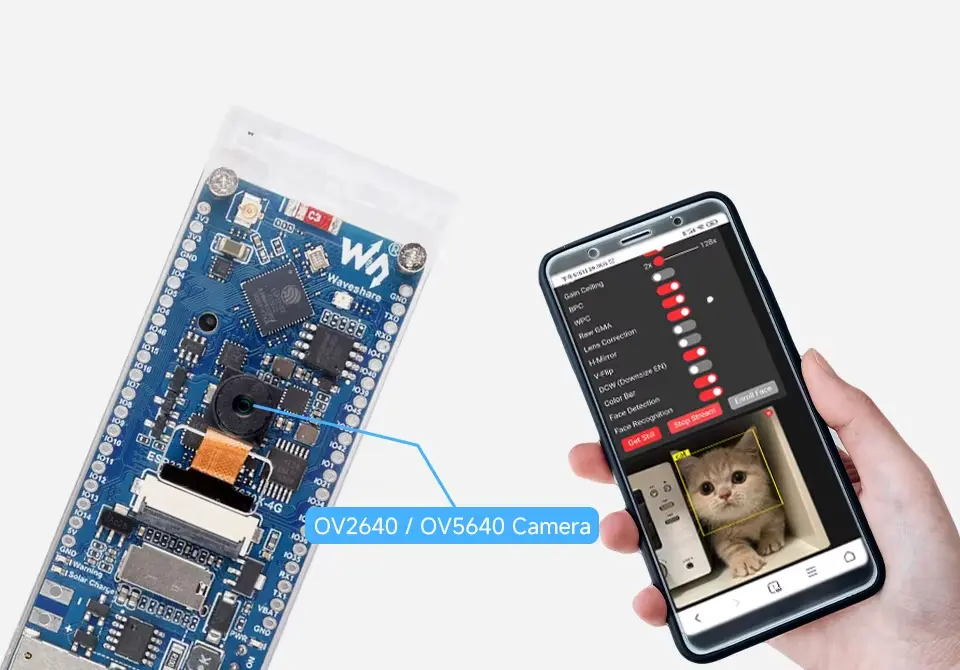

◆ Câmara OV5640 de 5 MP incluída, com resolução até 2592 × 1944 píxeis
◆ Ranhura para cartões microSD destinada ao armazenamento de imagens e dados

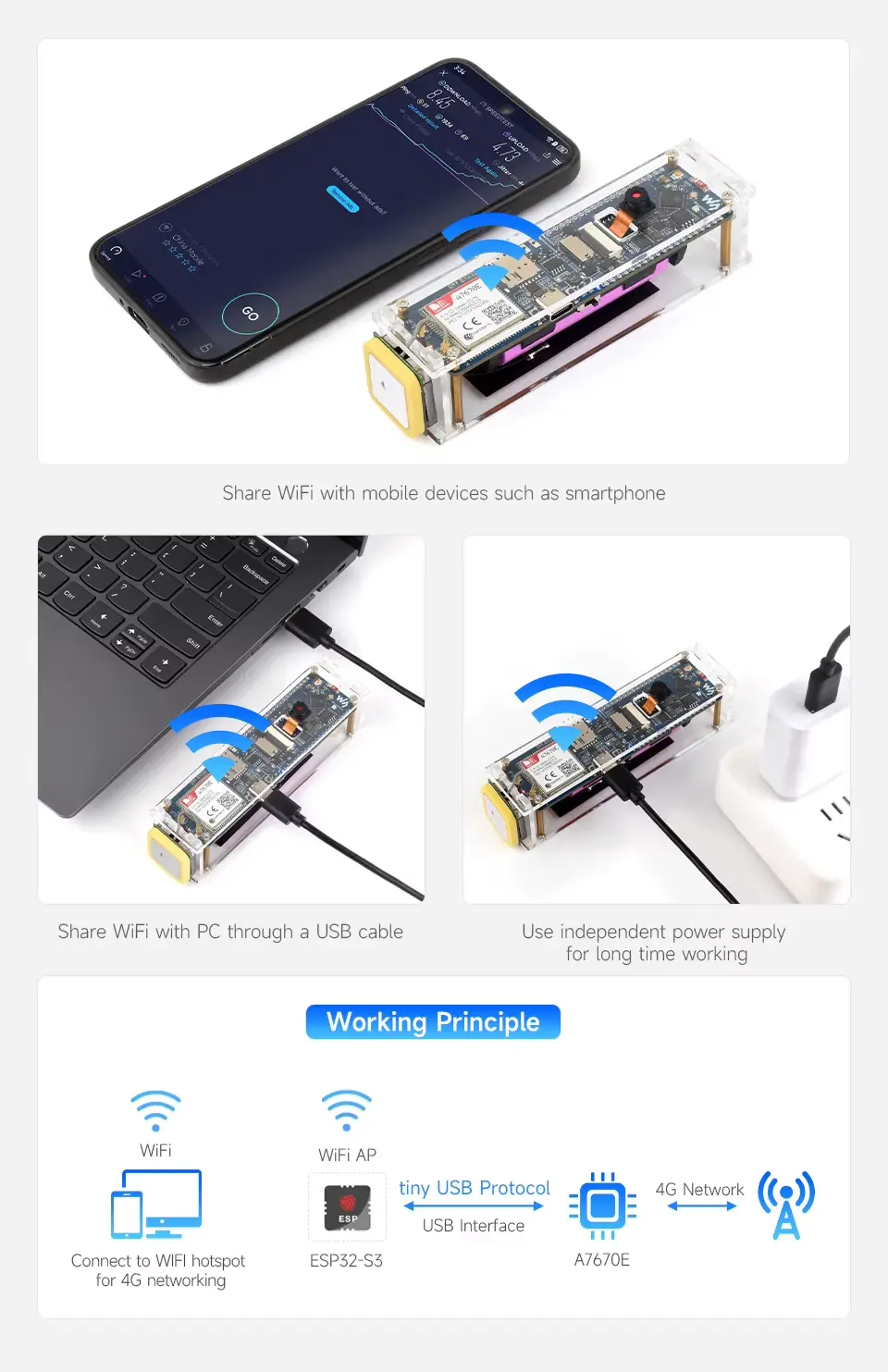

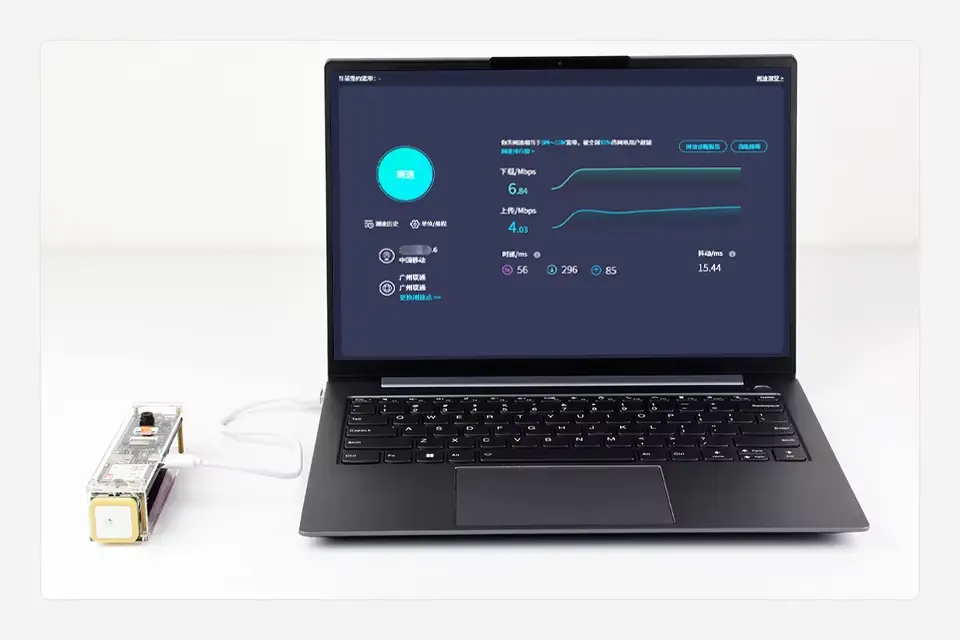

◆ Possibilidade de criar um hotspot Wi-Fi através da ligação móvel 4G

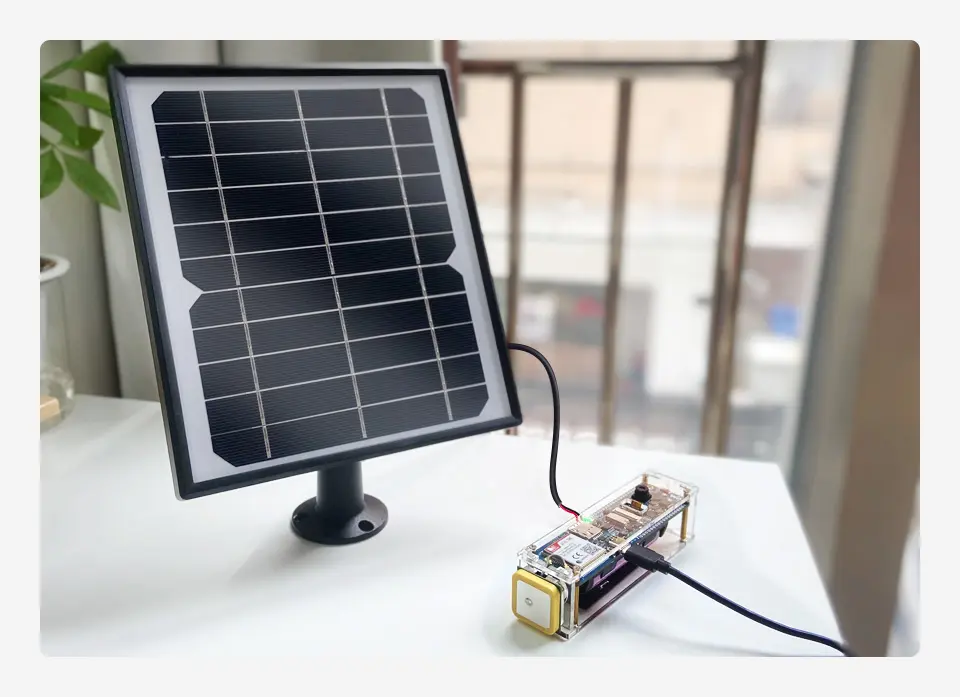

◆ Alimentação através de USB Type-C, bateria de lítio ou painel solar

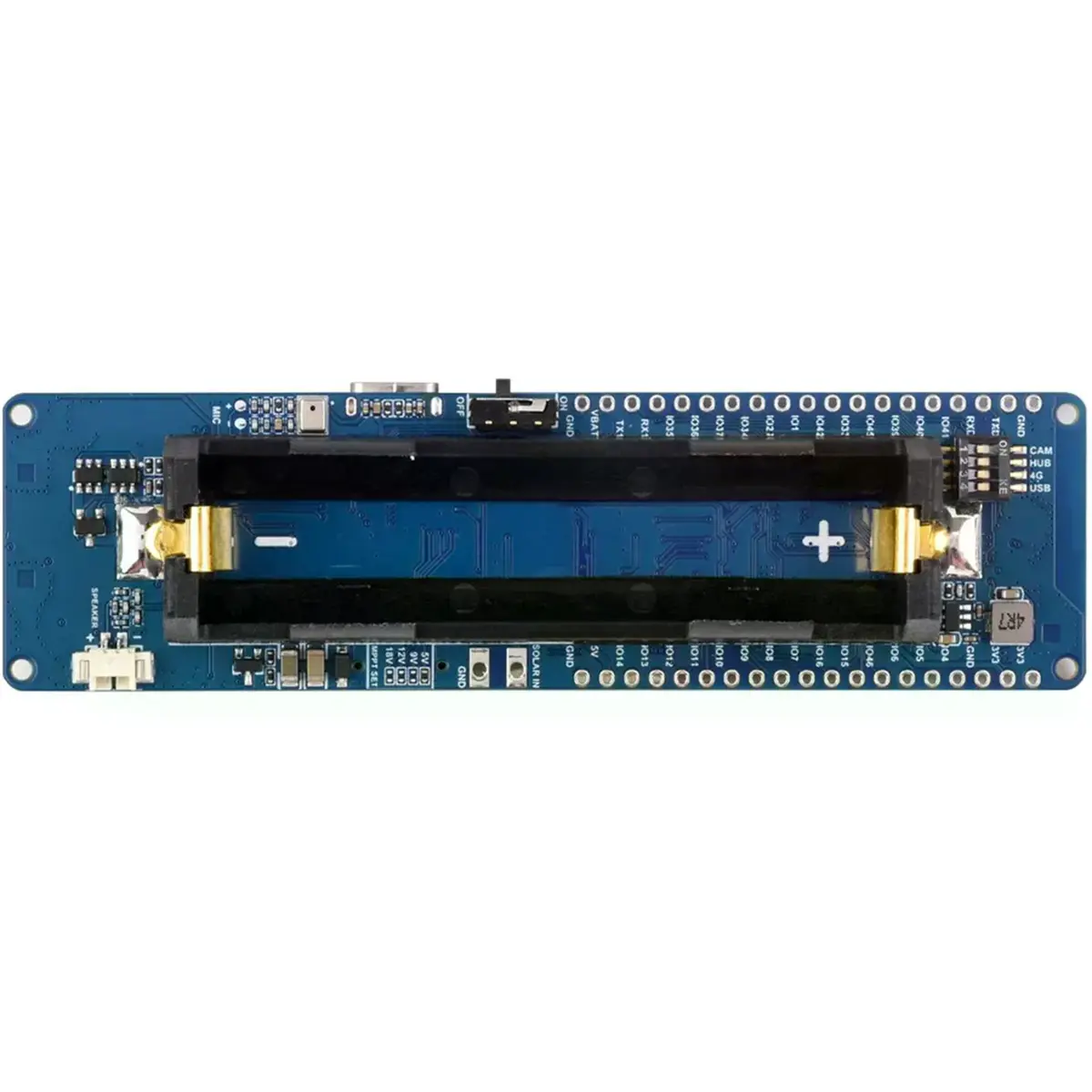

◆ Suporte para bateria 18650, com circuito de carregamento, proteção e monitorização

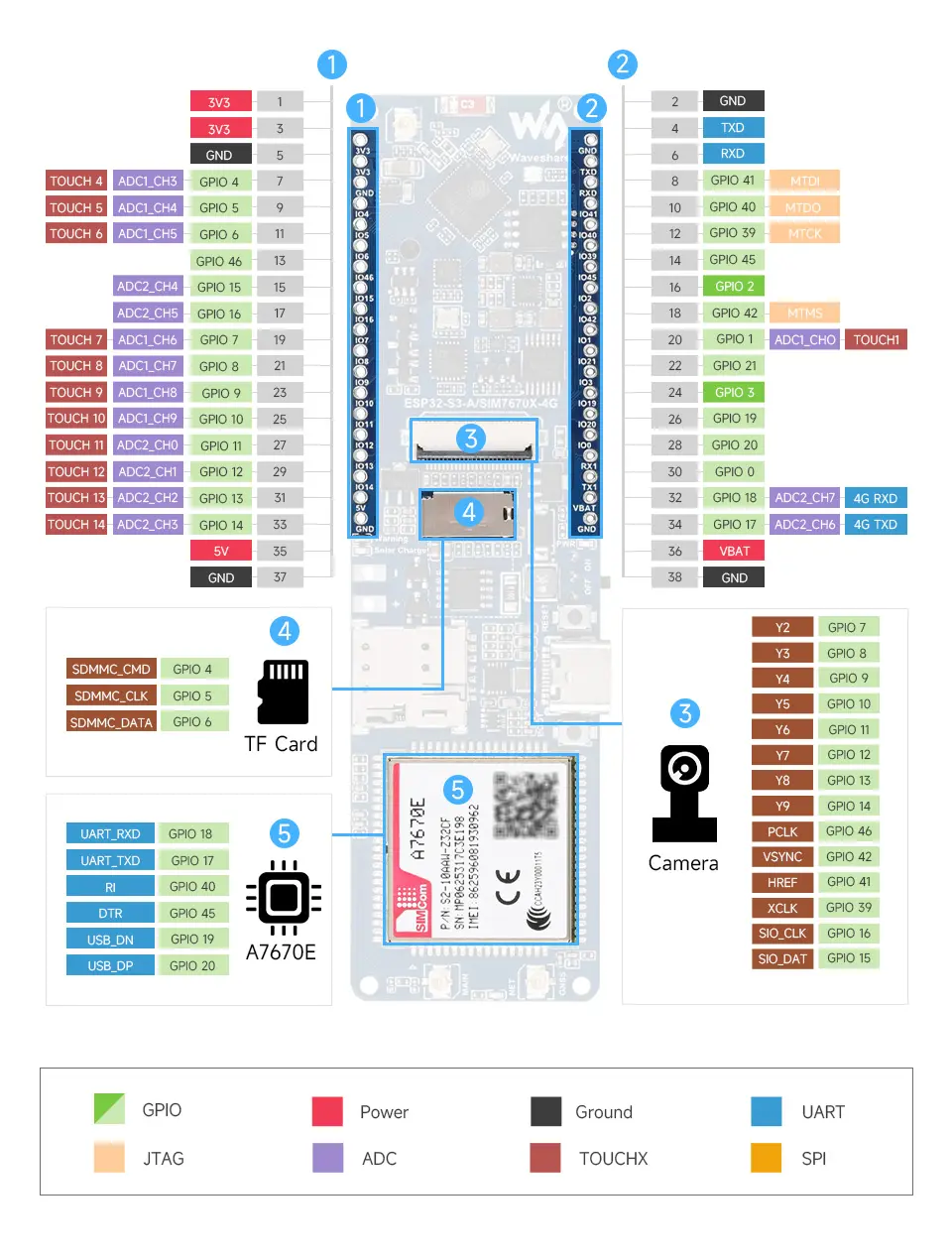

◆ Interface de expansão de 38 pinos para GPIO, I²C, SPI e outras funções
◆ Interfaces para microfone externo e altifalante
◆ LED RGB WS2812B programável e indicadores de estado integrados
ESPECIFICAÇÕES
• Identificação
- Fabricante: Waveshare
- Modelo: ESP32-S3-A7670E-4G-EN
- Referência Waveshare: 26749
- Tipo: Placa de desenvolvimento ESP32-S3 com conectividade 4G, 2G, Wi-Fi, Bluetooth e GNSS
• Microcontrolador
- SoC: ESP32-S3R8
- Arquitetura: Xtensa LX7 de 32 bits
- Número de núcleos: 2
- Frequência máxima: 240 MHz
- SRAM interna: 512 KB
- ROM: 384 KB
- PSRAM: 8 MB
- Memória Flash: 16 MB
- Funcionalidades de segurança:
· Aceleradores criptográficos por hardware
· Gerador de números aleatórios
· HMAC
· Assinatura digital
• Comunicação Wi-Fi
- Frequência: 2.4 GHz
- Norma: IEEE 802.11 b/g/n
- Antena integrada: Antena cerâmica
- Antena externa: Suportada através de conector IPEX 1
- Funções suportadas:
· Ligação a redes Wi-Fi
· Criação de hotspot Wi-Fi através da rede móvel
• Comunicação Bluetooth
- Versão: Bluetooth 5
- Tecnologia: Bluetooth Low Energy
• Comunicação móvel
- Módulo: SIMCom A7670E-FASE
- Tecnologia 4G: LTE Cat-1
- Bandas LTE-FDD: B1, B3, B5, B7, B8, B20
- Velocidade máxima de download LTE: 10 Mbps
- Velocidade máxima de upload LTE: 5 Mbps
- Tecnologia 2G: GSM, GPRS e EDGE
- Bandas 2G: 900 MHz, 1800 MHz
- Velocidade máxima 2G: 236.8 kbps
- Cartão SIM: Nano-SIM
- Conector de antena: IPEX 1
• Protocolos de comunicação móvel
- Protocolos suportados:
· TCP, HTTP, HTTPS
· MQTT, MQTTS
· FTP, FTPS
· RNDIS, PPP, ECM
• Chamadas e mensagens
- Chamadas telefónicas: Suportadas
- SMS: Envio e receção
- Controlo do módulo: Comandos AT
- Entrada de áudio: Interface para microfone externo
- Saída de áudio: Interface para altifalante
• Posicionamento GNSS
- Sistemas suportados:
· GPS
· BeiDou
· GLONASS
- Conector de antena: IPEX 1
- Antena incluída: Antena GNSS cerâmica
• Câmara
- Interface: FPC de 24 pinos
- Câmara incluída: OV5640
- Resolução da câmara incluída: 2592 × 1944 píxeis
- Resolução: 5 MP
- Framework compatível: ESP32-Camera
- Sensores de imagem compatíveis:
· OV2640, OV3660, OV5640, OV7670, OV7725
· NT99141
· GC032A, GC0308, GC2145
· BF3005, BF20A6
· SC101IOT, SC030IOT, SC031GS
• Armazenamento
- Ranhura para cartão: TF/microSD
- Aplicações:
· Armazenamento de imagens
· Registo de dados
· Armazenamento de ficheiros de configuração

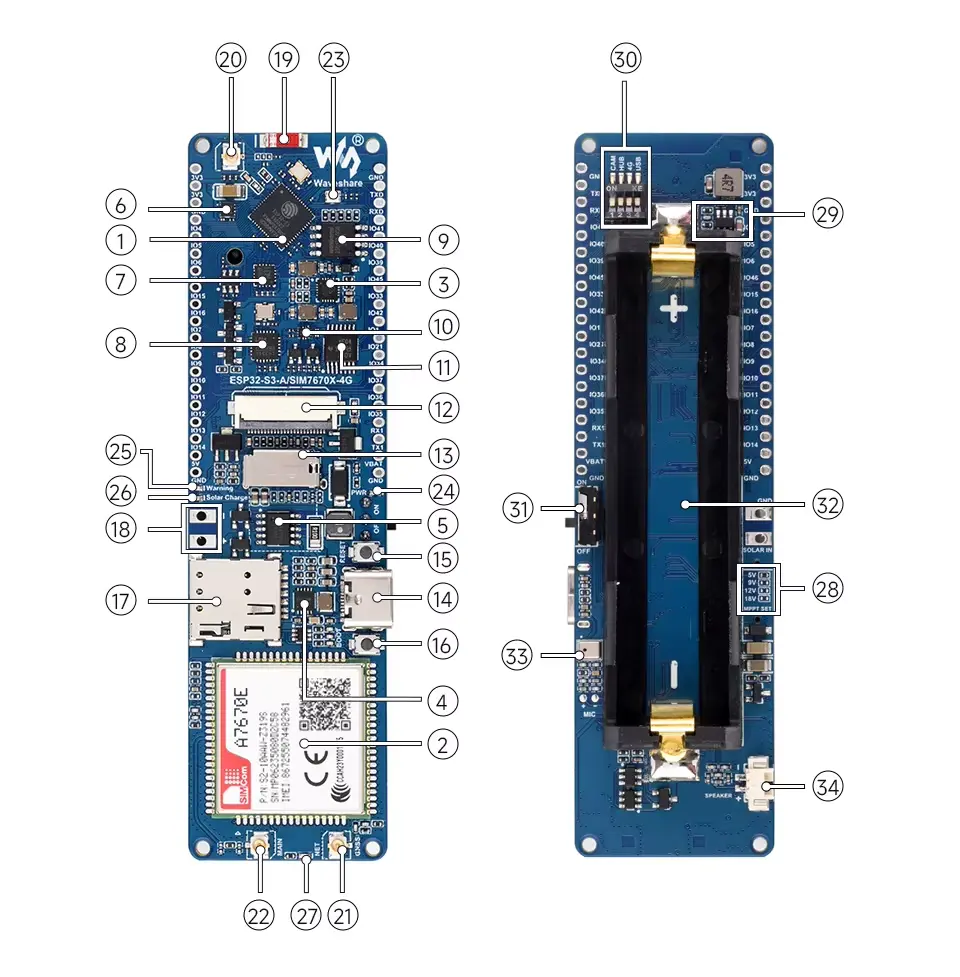

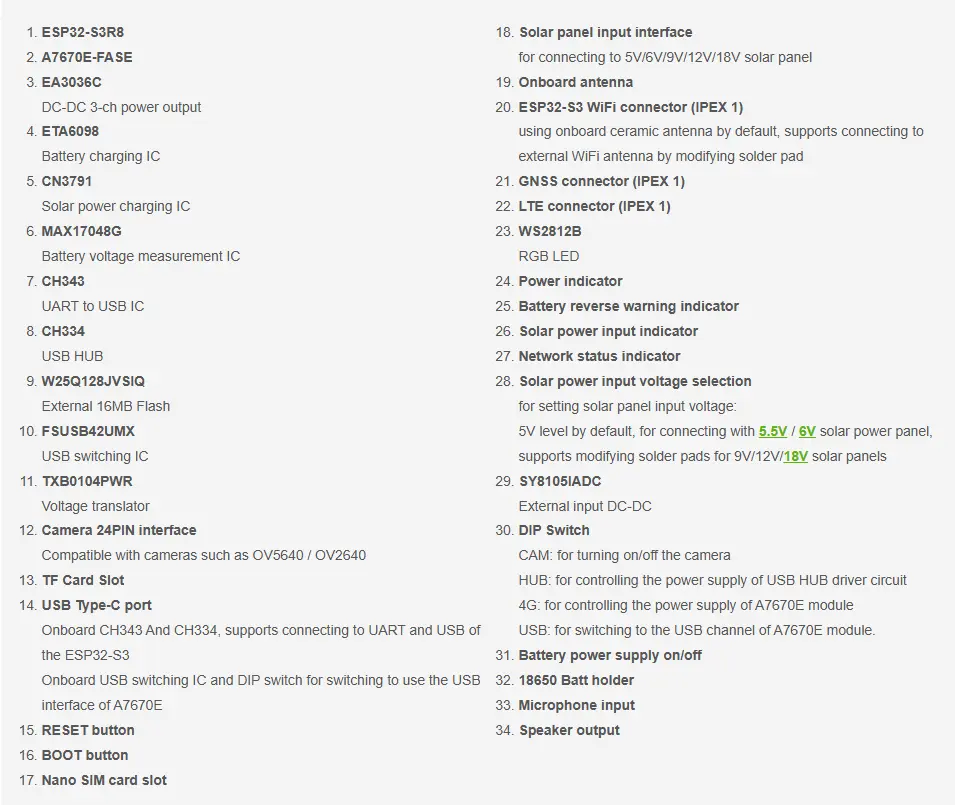

• Interfaces
- USB: USB Type-C
- Conversor USB para UART: CH343
- Hub USB: CH334
- Comutador USB: FSUSB42UMX
- Conector de expansão: 38 pinos
- Interfaces de expansão: GPIO, I²C, SPI
- Conectores adicionais:
· Nano-SIM
· TF/microSD
· Câmara FPC de 24 pinos
· Antena LTE IPEX 1
· Antena GNSS IPEX 1
· Antena Wi-Fi externa IPEX 1
· Entrada para painel solar
· Terminal VBAT
· Entrada para microfone
· Saída para altifalante
- Botões: RESET, BOOT
• Encaminhamento USB
- Configuração: Selecionável através de interruptores DIP
- Modos disponíveis:
· Módulo 4G ligado ao USB Type-C
· Módulo 4G ligado diretamente ao ESP32-S3
· Controlo da alimentação do módulo 4G
· Controlo da alimentação do hub USB
· Controlo da alimentação da câmara
• Alimentação
- Tensão de entrada USB Type-C: 5 V
- Tensão de entrada pelo pino de alimentação: 5 V
- Tensão da bateria: 3.7 a 4.2 V
- Nível lógico dos GPIO: 3.3 V
- Tipo de bateria: Bateria de lítio de uma célula
- Formato de bateria suportado: 18650
- Alimentação externa por bateria: Terminal VBAT
- Alimentação solar: Suportada
- Tensão solar predefinida: 5 a 6 V
- Outras tensões solares configuráveis:, 9, 12 e 18 V
• Gestão de energia
- Circuito de carregamento da bateria: ETA6098
- Circuito de carregamento solar: CN3791
- Monitor de bateria: MAX17048G
- Conversores e gestão DC-DC:
· EA3036C
· SY8105IADC
- Proteção contra inversão da bateria: Incluída
- Monitorização da bateria: Tensão e estado em tempo real
• Indicadores
- LED de alimentação: Azul
- LED de bateria invertida: Amarelo
- LED de carregamento solar: Verde
- LED de estado da rede móvel: Vermelho
- LED programável: WS2812B RGB
• Dimensões e peso

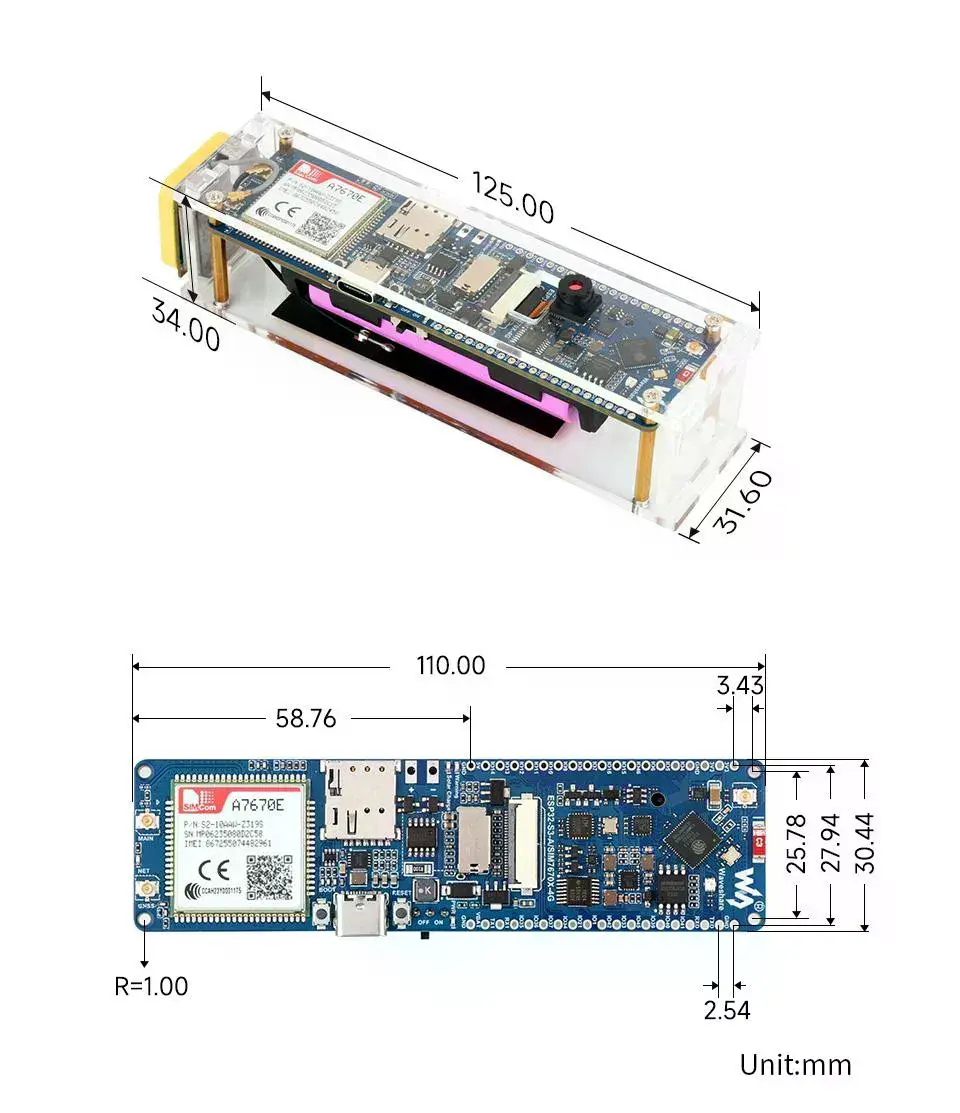

- Dimensões: 30.44 × 110 mm
- Peso: 0.081 kg
• Ambientes de desenvolvimento
- Sistemas e plataformas suportados:
· Windows
· Arduino
· ESP-IDF
- Recursos disponíveis:
· Exemplos de utilização
· Firmware para hotspot Wi-Fi
· Comandos AT
· Documentação técnica
· FAQ e suporte
CONTEÚDO DA EMBALAGEM

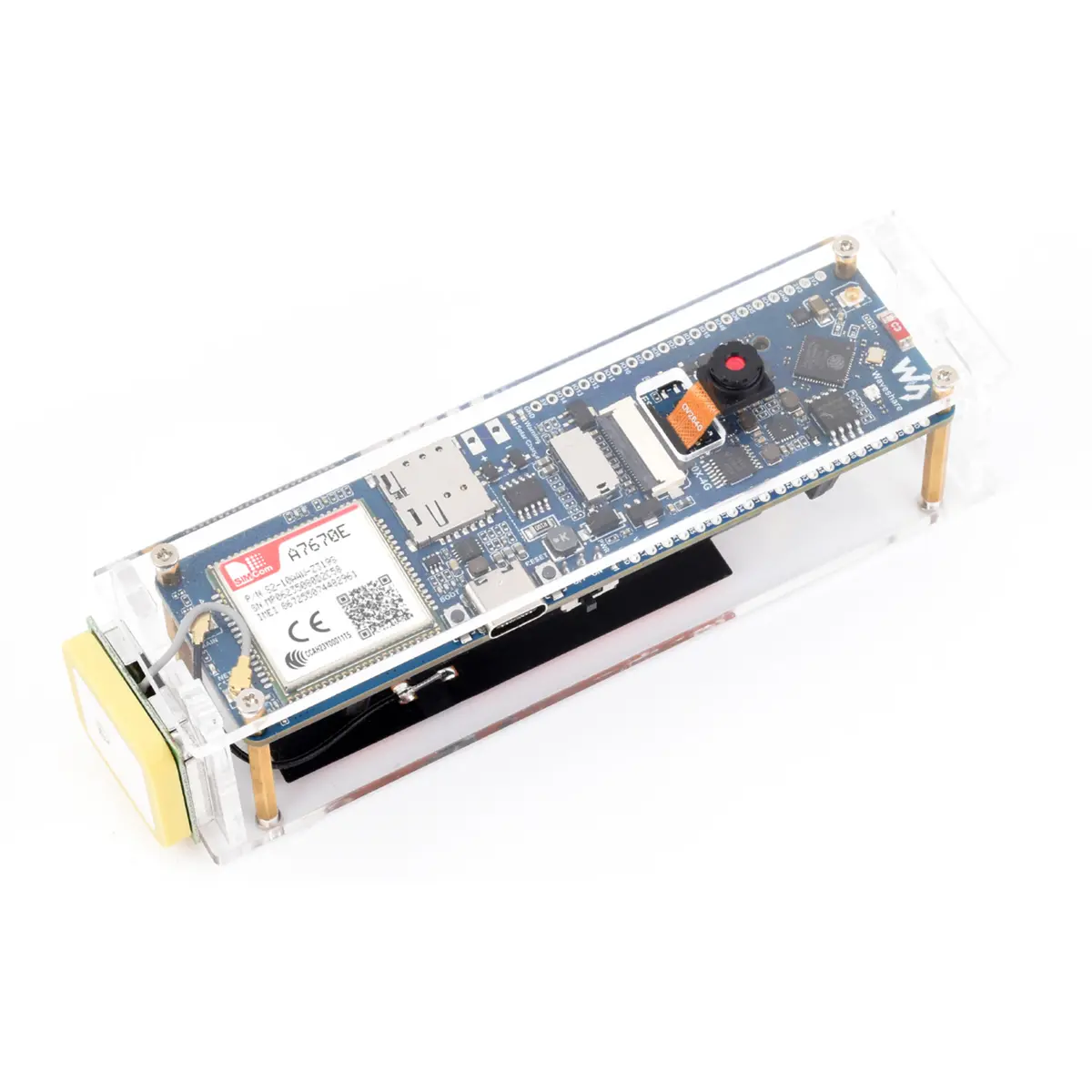

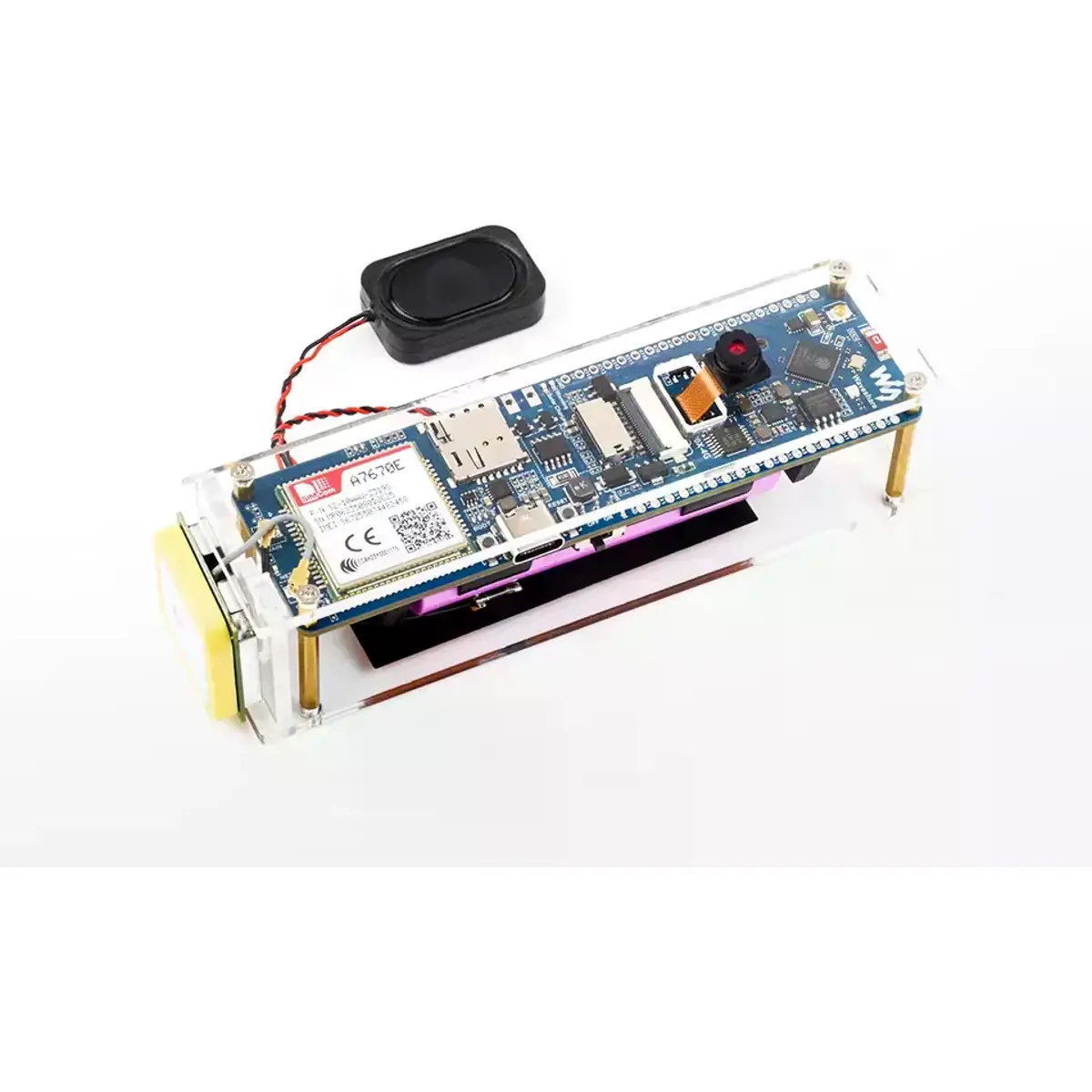

• 1 × Placa ESP32-S3-A7670E-4G

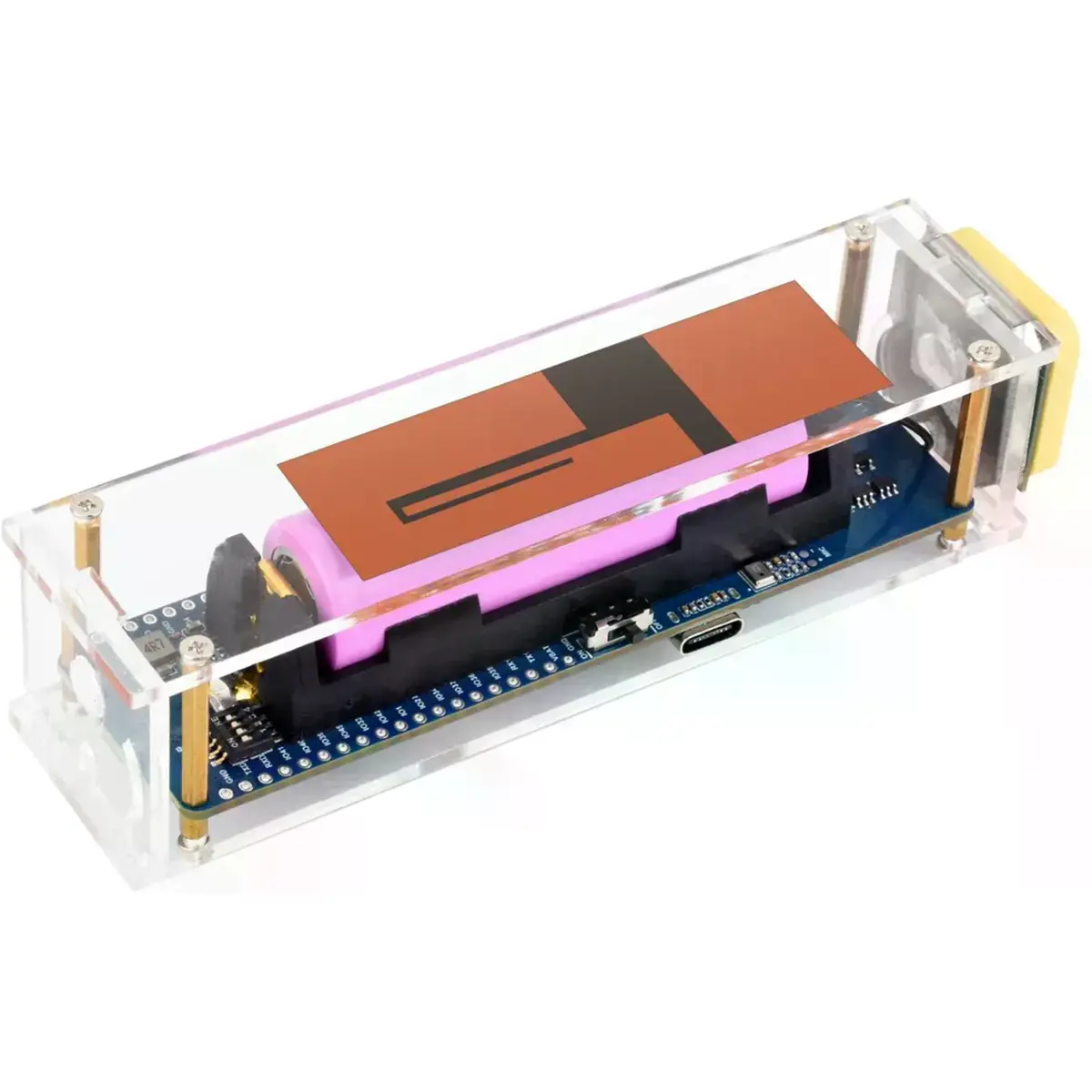

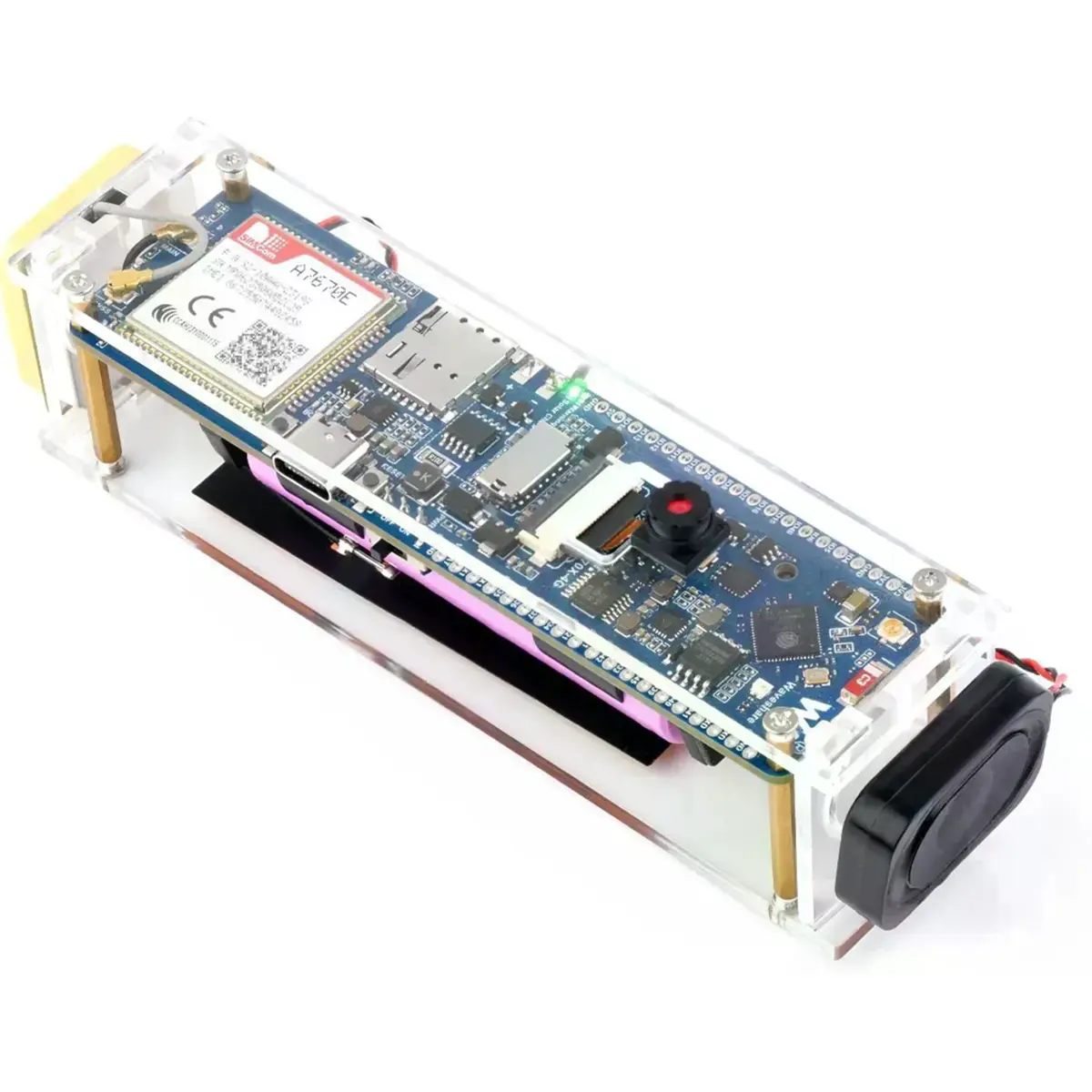

• 1 × Caixa acrílica transparente com parafusos
• 1 × Câmara OV5640
• 1 × Antena GNSS cerâmica
• 1 × Antena FPC
• 1 × Altifalante de 8 Ω e 2 W
• 1 × Barra de pinos reta de 40 pinos
• 1 × Cabo USB Type-A para USB Type-C de 1 m
• 1 × Chave de parafusos
• 1 × Terminal de parafuso de 2 polos
• 4 × Peças de fita adesiva de dupla face
NOTAS
◆ A bateria 18650 não está incluída.
◆ O painel solar não está incluído.
◆ Antes de adquirir ou utilizar a placa, confirme se as bandas LTE e GSM suportadas são compatíveis com o operador de telecomunicações da região.
◆ A seleção de uma antena Wi-Fi externa requer a alteração da configuração dos pontos de soldadura da placa.
◆ A utilização de painéis solares com tensões diferentes da configuração predefinida requer a seleção dos respetivos pontos de soldadura na parte posterior da placa.
◆ O Bluetooth suportado é Bluetooth Low Energy, não estando indicado suporte para Bluetooth Classic.
