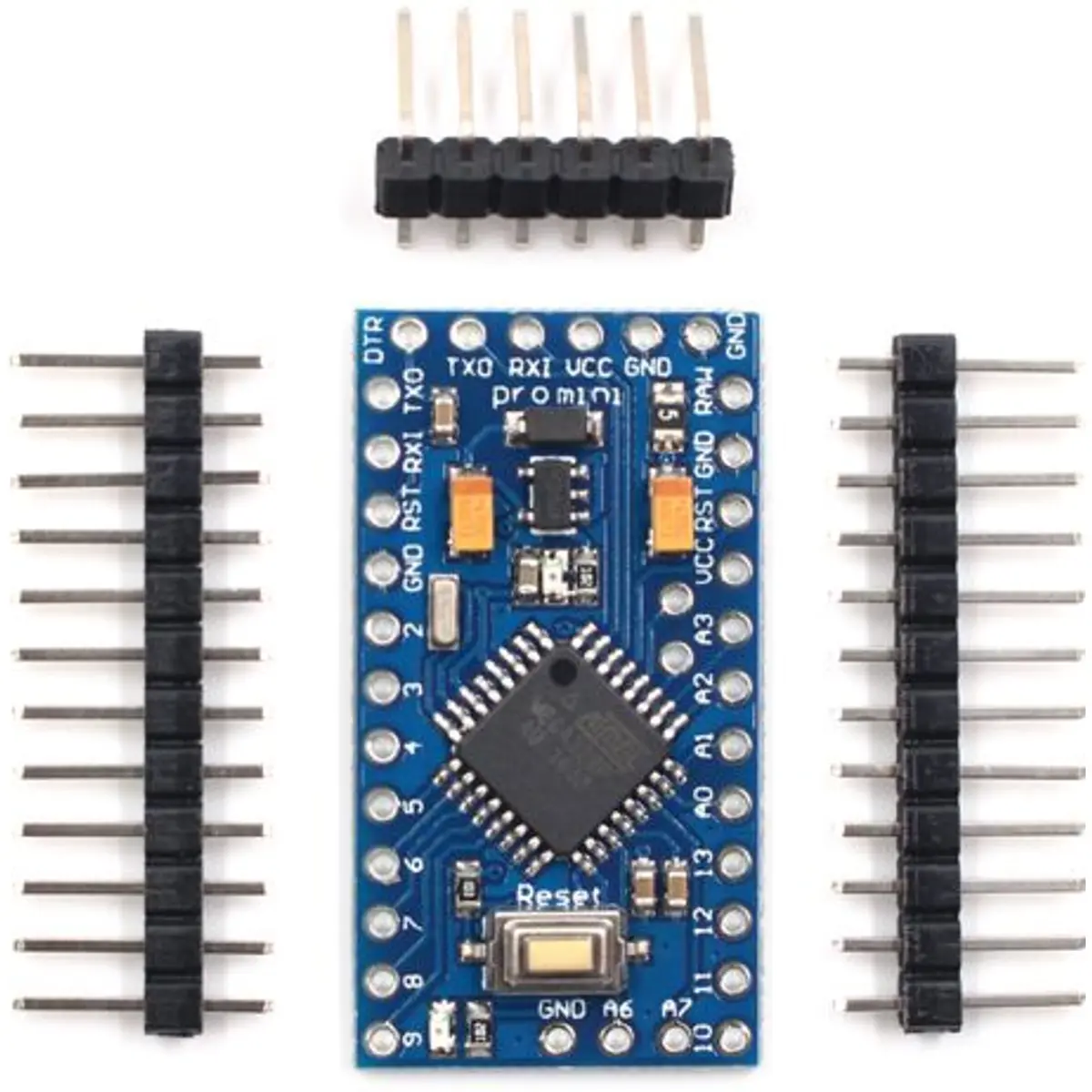

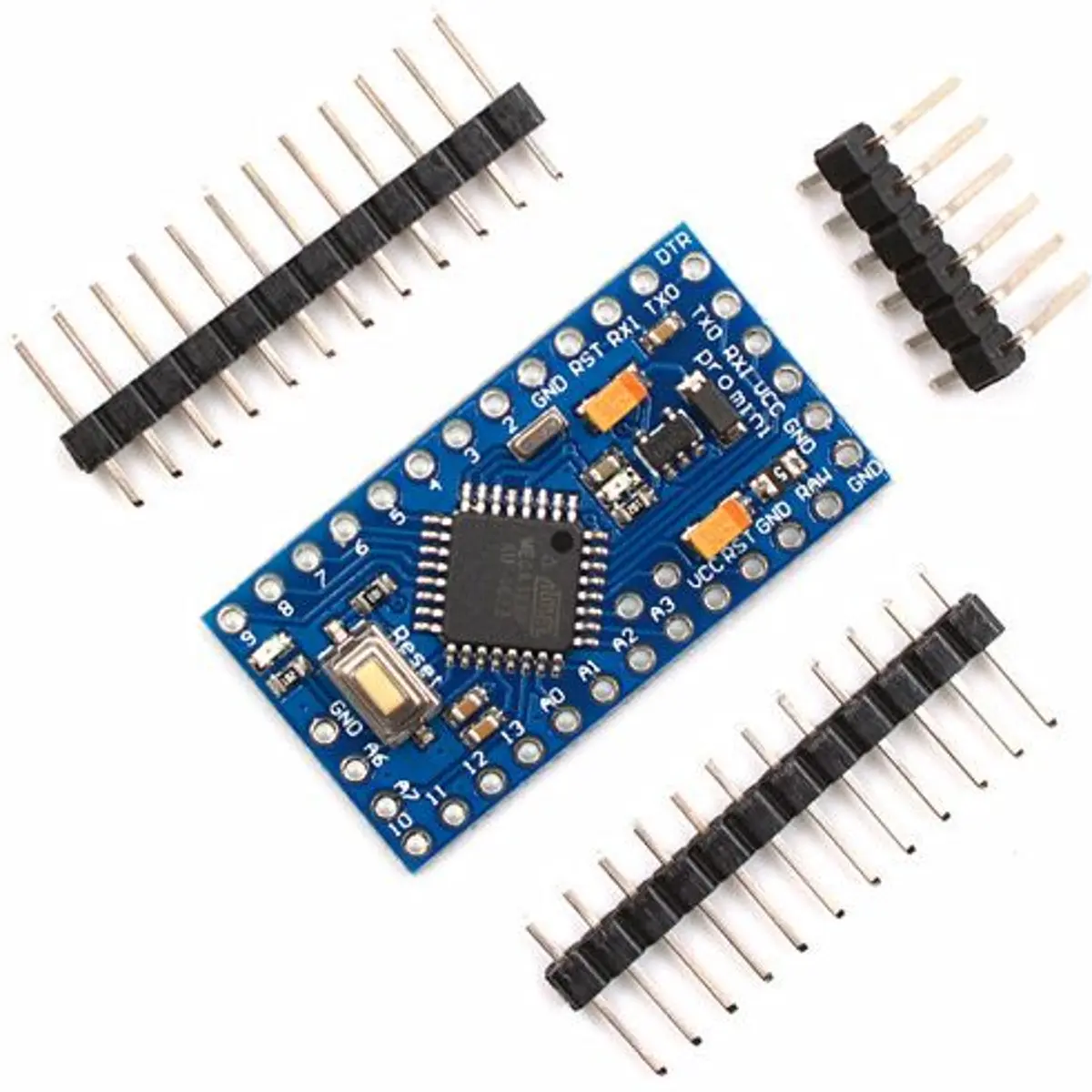

A Arduino Pro Mini 328 - 5V/16MHz é uma placa Arduino de 5V que executa o bootloader de 16MHz, pensada para utilizadores avançados que valorizam flexibilidade, baixo custo e tamanho reduzido. A placa não é fornecida com conectores montados, permitindo soldar o conector ou fio com a orientação que o projeto exigir. Liga-se diretamente a uma placa FTDI Basic Breakout e suporta reset automático.
Segundo a documentação oficial da Arduino, esta placa destina-se a instalações semi-permanentes em objetos ou exposições, sendo o layout de pinos compatível com o Arduino Mini.
Não possui circuito USB integrado, sendo necessário um conversor USB-to-TTL externo para o programar.
PRINCIPAIS CARACTERÍSTICAS
- Microcontrolador ATmega328 a funcionar a 16MHz, com ressoador externo (tolerância de 0,5%)
- Suporte para reset automático
- Regulador de tensão de 5V integrado, com entrada de alimentação DC de 5V até 12V
- Sem conectores pré-montados, permitindo soldadura personalizada
- Ligação direta a placa FTDI Basic Breakout
- Compatível com o layout de pinos do Arduino Mini
- Indicada para instalação semi-permanente em objetos ou exposições
ESPECIFICAÇÕES
- Referência (SKU): OA56328PM
- Microcontrolador: ATmega328
- Frequência de relógio: 16MHz
- Tensão de funcionamento: 5V
- Alimentação:
- Tensão de entrada (DC): 5V até 12V
- Corrente de saída máxima: 150mA

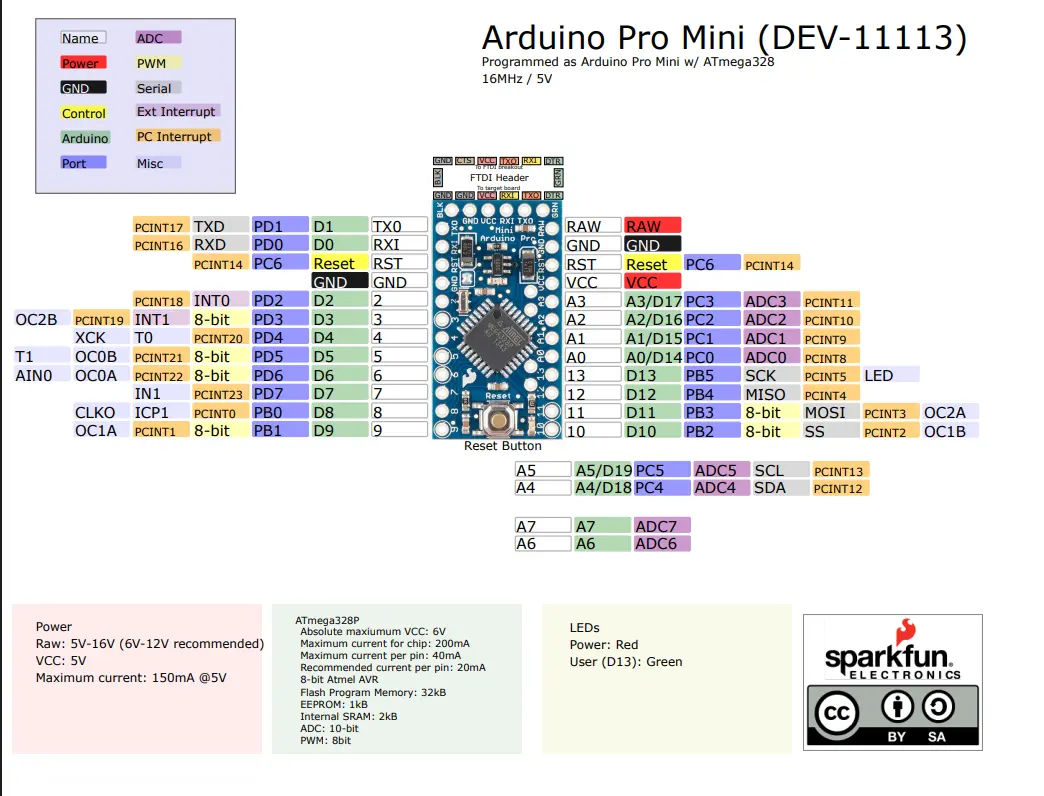

- Pinos de alimentação:
- RAW: para fornecimento de tensão não regulada
- VCC: alimentação regulada de 5V
- GND: pinos de terra (massa)
- Entradas/Saídas:
- Pinos digitais I/O: 14 (segundo Makerfabs)
- Entradas analógicas: 8 (segundo Makerfabs) ou 6 (segundo documentação oficial Arduino)
- Memória (segundo documentação oficial Arduino, ATmega328P):
- Memória flash: 32 kB (dos quais 0,5 kB são utilizados pelo bootloader)
- SRAM: 2 kB
- EEPROM: 1 kB
- Ligação/Programação:
- Ligação direta a placa FTDI Basic Breakout
- Sem circuito USB integrado; requer conversor USB-to-TTL externo
- Cabeçalho de seis pinos para ligação FTDI
CONTEÚDO DA EMBALAGEM
- Arduino Pro Mini 328 - 5V/16MHz
