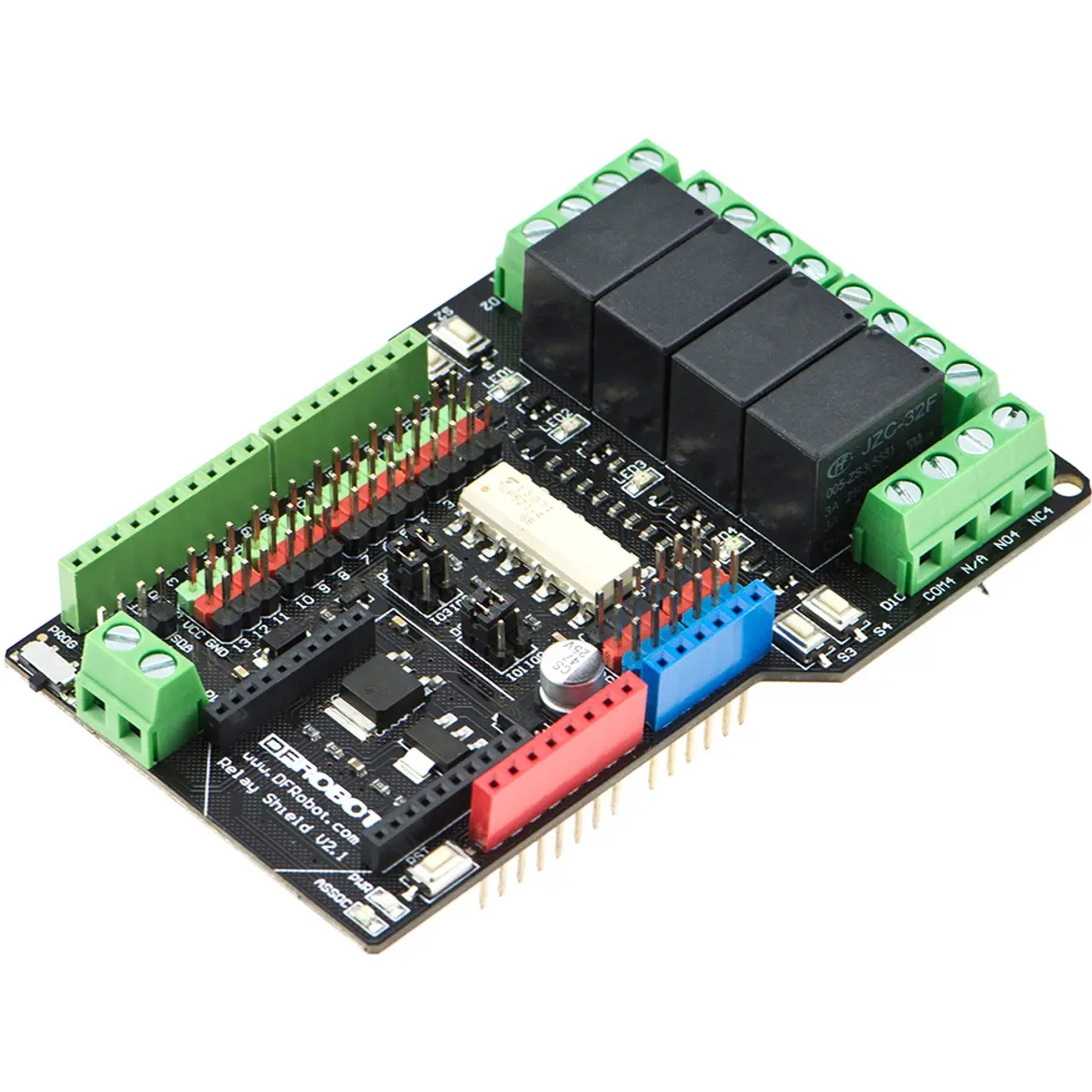

Esta shield de relé de 4 canais, com isolamento por optoacoplador, foi concebida para o Arduino UNO e permite controlar dispositivos de alta potência a AC 240V 5A ou DC 24V 5A por canal.
Em projetos de automação residencial, os módulos de relé desempenham um papel fundamental na gestão de dispositivos como luzes, bombas de água, portões de garagem, altifalantes, tomadas elétricas e ventoinhas. No entanto, os módulos de relé tradicionais são limitados pelo espaço ocupado, pela cablagem complexa e por um funcionamento potencialmente pouco fiável. Além disso, módulos de relé de baixa qualidade sem isolamento por optoacoplador comprometem a segurança de todo o projeto.
Ao adotar o formato de shield para Arduino, este produto elimina a necessidade de cablagem complexa e proporciona um aumento significativo na fiabilidade do projeto. Através da integração de um relé de 4 canais, permite que uma placa Arduino UNO exerça um controlo completo sobre uma diversidade de dispositivos.
Esta placa de expansão dispõe ainda de uma interface Xbee, além de 14 portas digitais de 3 pinos e 6 portas analógicas de 3 pinos. Com a inclusão da interface Xbee, o utilizador tem a liberdade de integrar módulos sem fios como Bluetooth, WiFi ou Zigbee, desbloqueando capacidades avançadas como integração IoT, integração em sistemas de casa inteligente, controlo remoto conveniente através de dispositivos móveis e coordenação eficiente entre múltiplos dispositivos.
Com o isolamento por optoacoplador nos 4 canais e alimentação independente, esta placa de expansão de relés isola eficazmente a ligação elétrica entre AC e DC, garantindo a máxima segurança elétrica. Este design cuidado elimina qualquer potencial interferência eletromagnética, protegendo assim a placa principal Arduino dos riscos associados a sinais elétricos de alta tensão e mitigando o risco de danos.
PRINCIPAIS CARACTERÍSTICAS
- Controla até 4 dispositivos de alta potência em simultâneo, operando a AC 240V 5A ou DC 24V 5A por canal.
- Isolamento por optoacoplador entre os circuitos AC e DC, garantindo segurança elétrica e eliminando interferências eletromagnéticas que poderiam danificar o Arduino.
- Interface Xbee que permite integrar módulos sem fios (Bluetooth, WiFi, Zigbee), possibilitando integração IoT, domótica, controlo remoto por dispositivos móveis e coordenação entre múltiplos dispositivos.
- Alimentação independente para os relés, protegendo a placa Arduino de sinais elétricos de alta tensão.
- Formato de shield que elimina a necessidade de cablagem complexa e aumenta a fiabilidade do projeto face a módulos de relé tradicionais.
- Adequada para gerir dispositivos como luzes, bombas de água, portões de garagem, altifalantes, tomadas elétricas e ventoinhas.
ESPECIFICAÇÕES

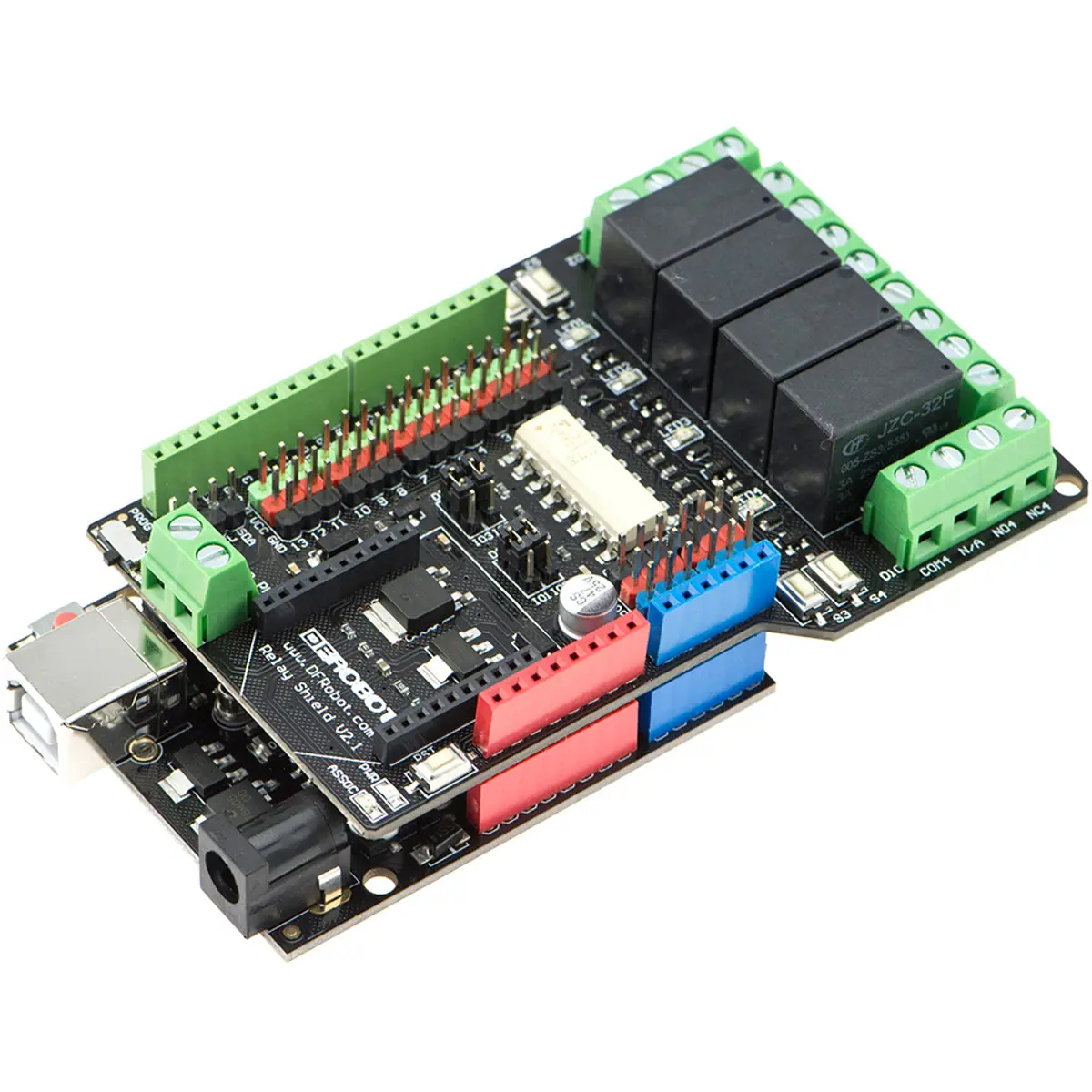

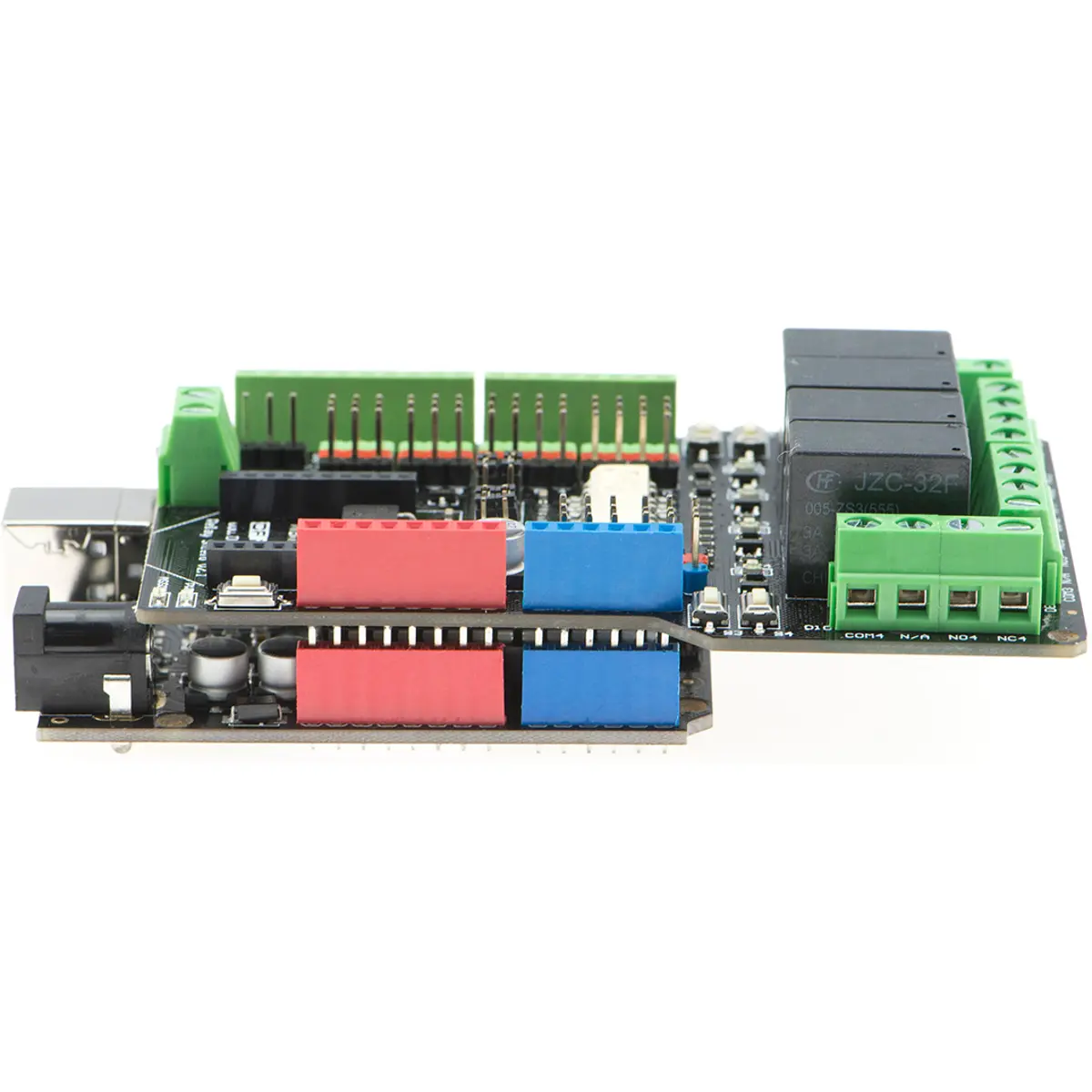

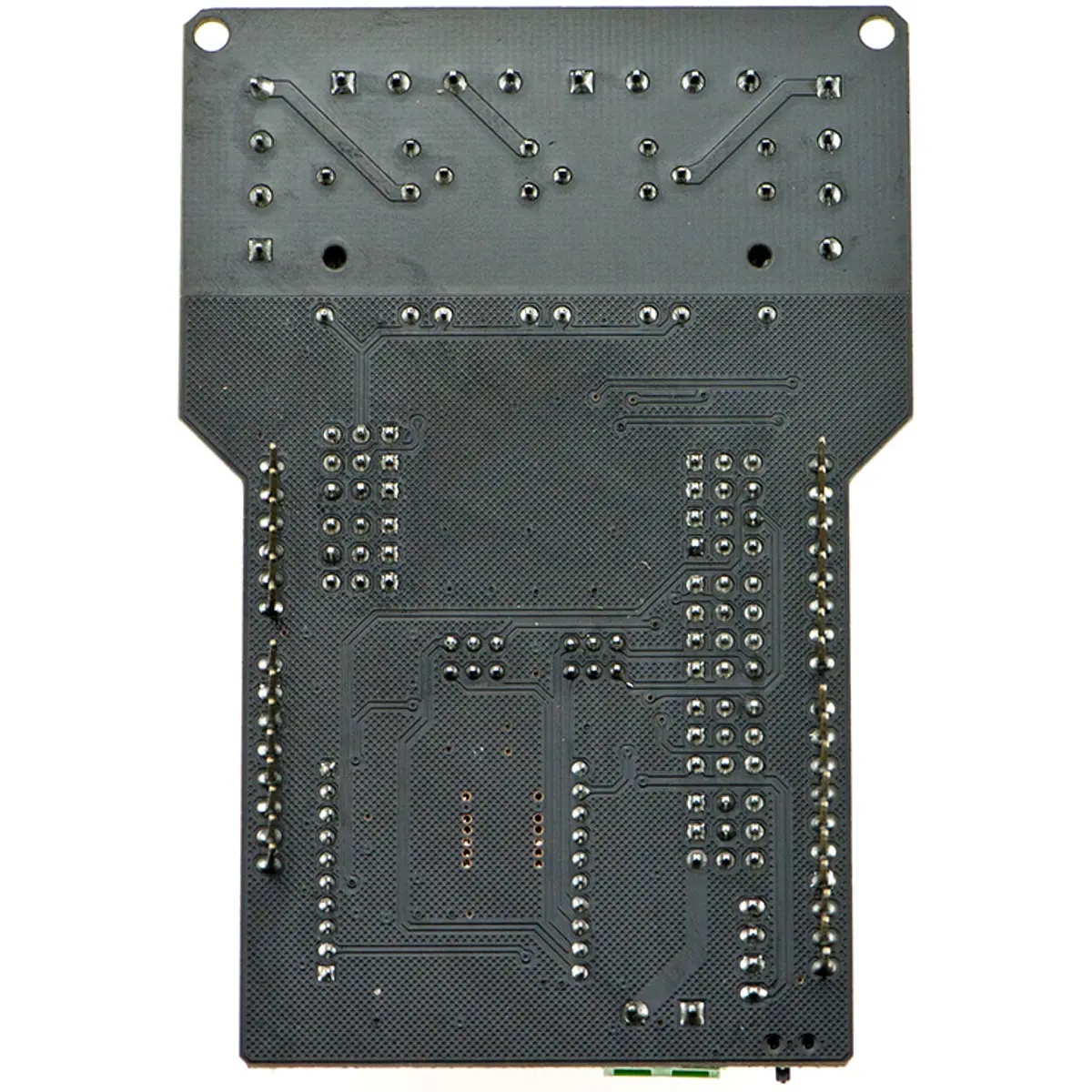

- Compatível com Arduino UNO Rev3
- 4 botões para testar o módulo
- Indicador LED de estado do relé
- Suporta controlo direto via IO Xbee
- Socket Xbee para comunicação sem fios
- Pino IO digital selecionável para controlo (predefinição: digital 2, 7, 8, 10)
- 6 canais IO Analógico & 13 canais IO Digital

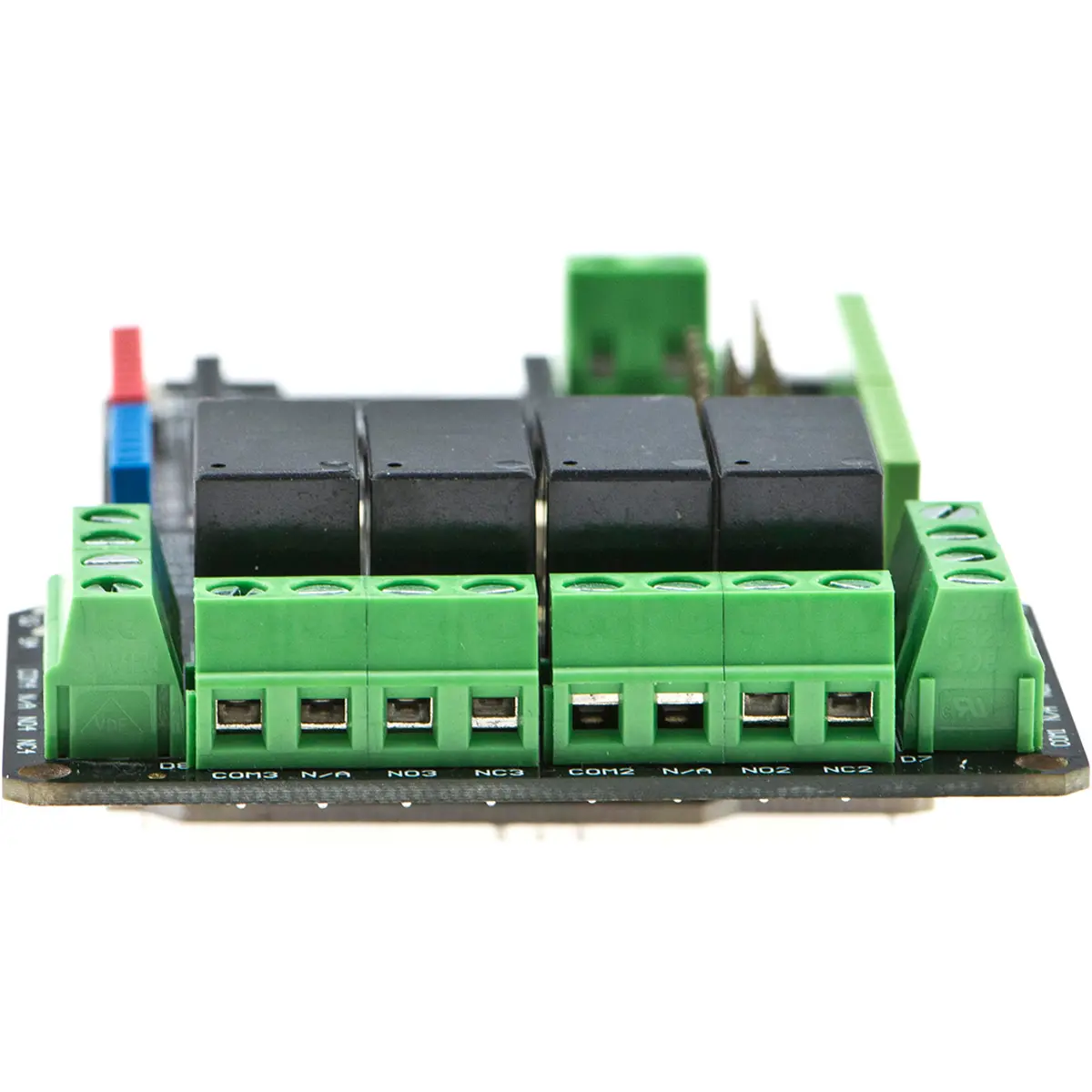

- Até 4 relés com circuito fotoacoplado
- Informação do relé:
- Corrente nominal de contacto: 3A AC 120V / DC 24V
- Tensão máxima de comutação: AC 240V / DC 60V (recomenda-se inferior a 38V)
- Corrente máxima de comutação: 5A
- Potência máxima de comutação: AC 360VA / DC 90W
- Vida elétrica (mín.): 100.000 operações
- Vida mecânica (mín.): 10.000.000 operações
- Norma de segurança (relé): UL, cUL, TUV, CQC
- Tensão de funcionamento da bobina: 9VDC
- Temperatura de funcionamento: -30°C a +85°C
- Humidade de funcionamento: 40% - 85%

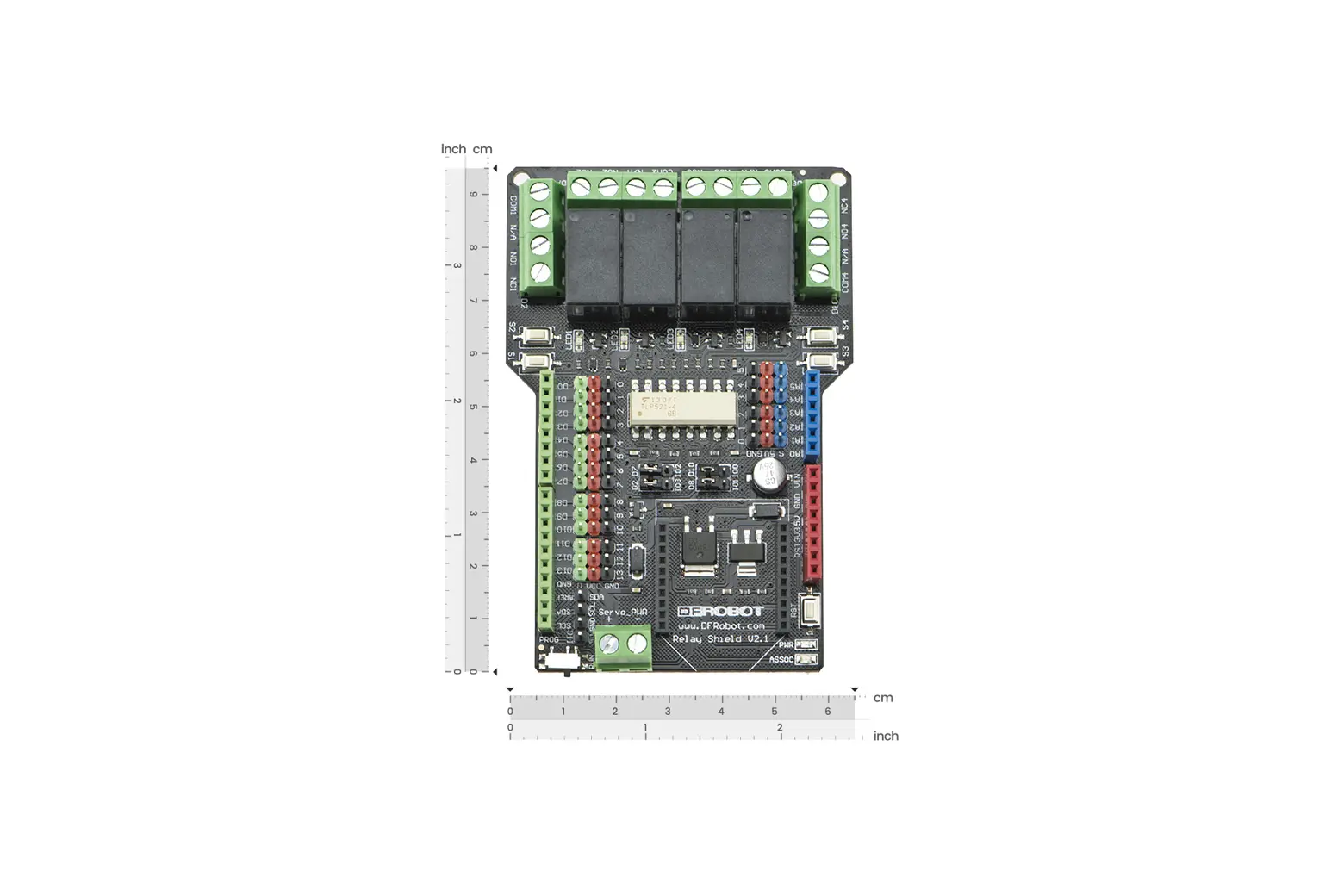

- Dimensões: 95×65mm
CONTEÚDO DA EMBALAGEM

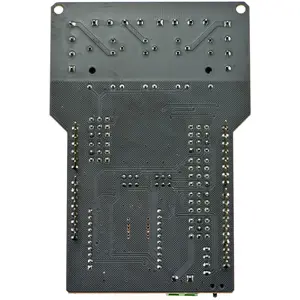

- Relay Shield for Arduino V2.1 ×1
- Espaçador de nylon com parafuso ×2
▶
Informação adicional (site Dfrobot)
▶
Wiki oficial do Relé de 4 canais da Dfrobot
Exemplo de aplicação:
