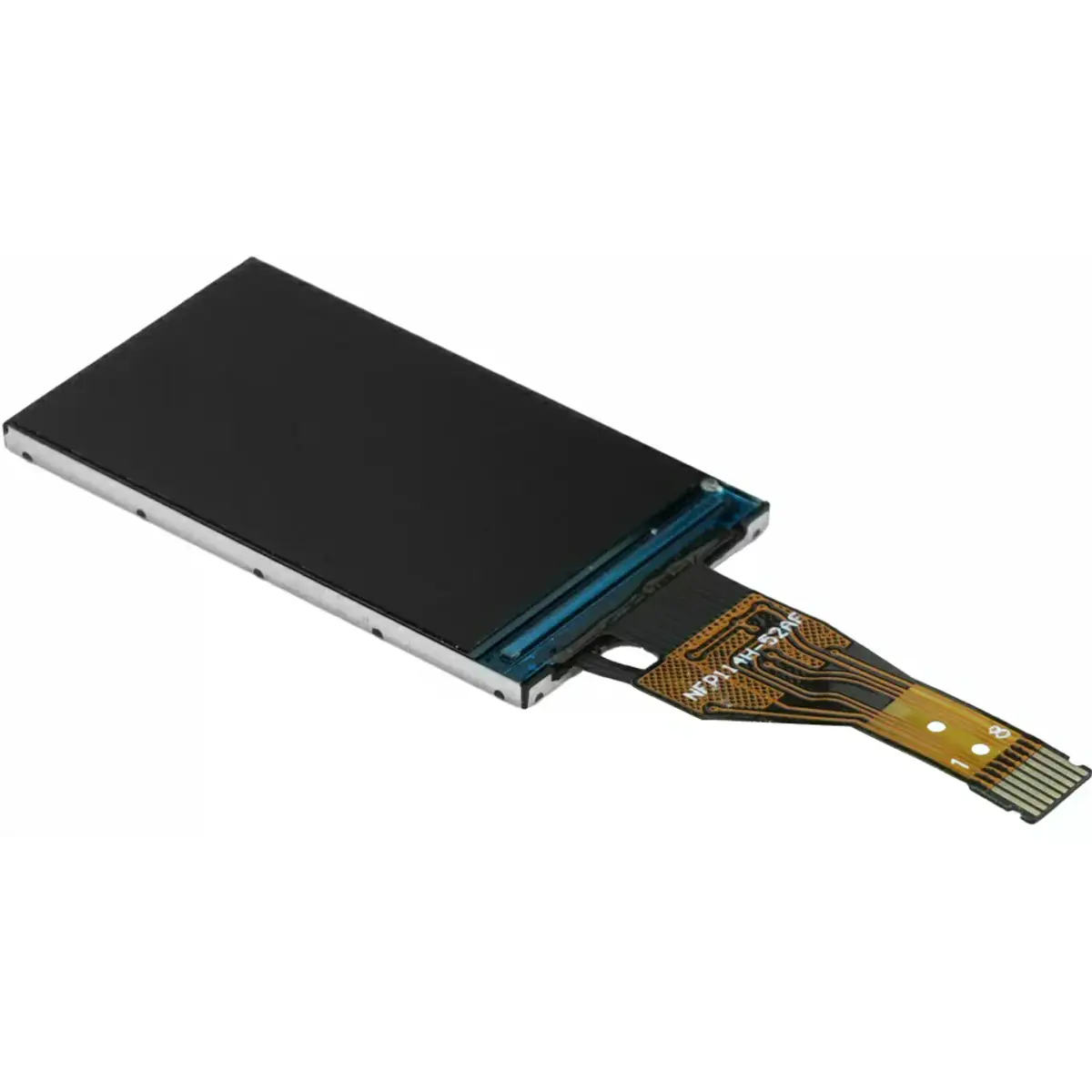

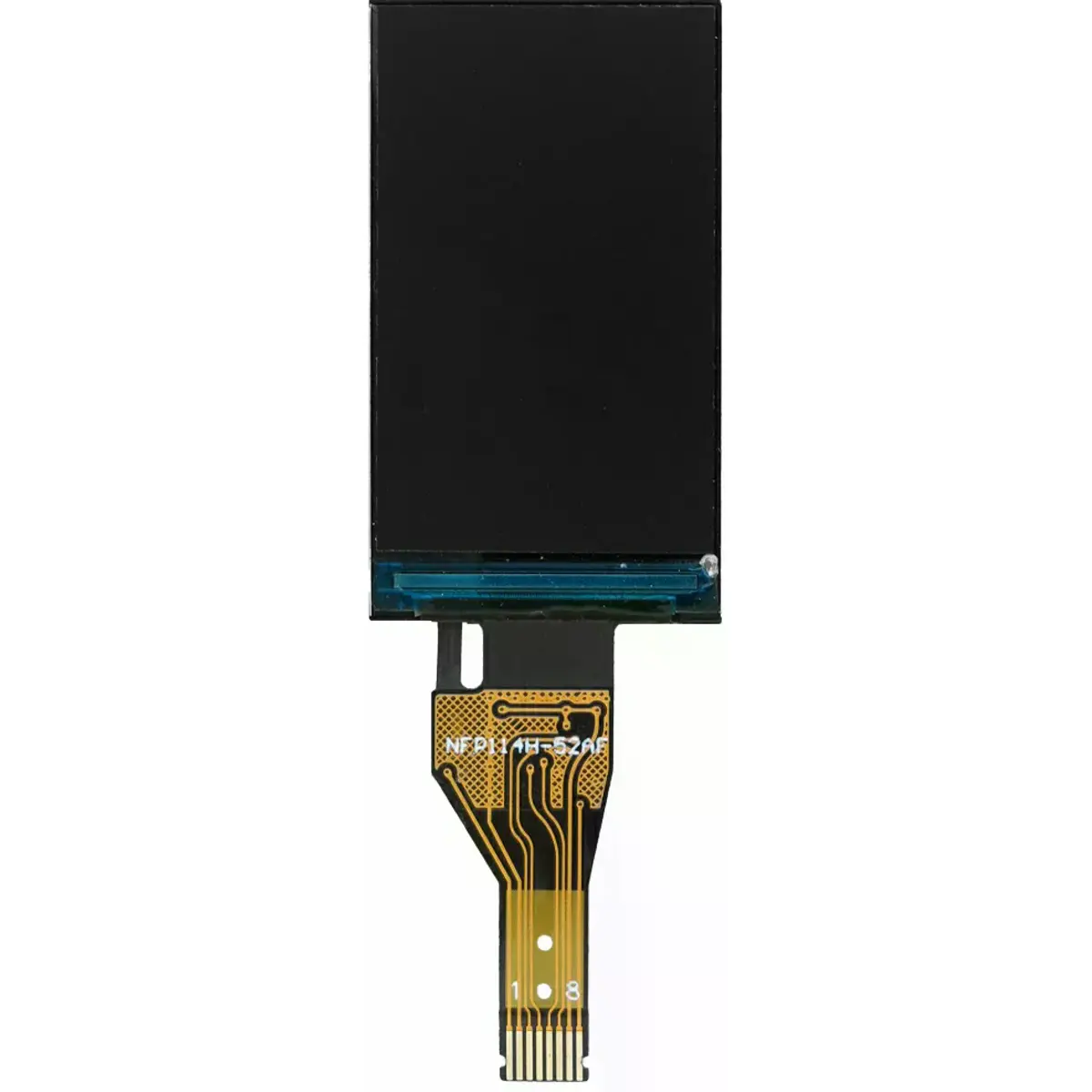

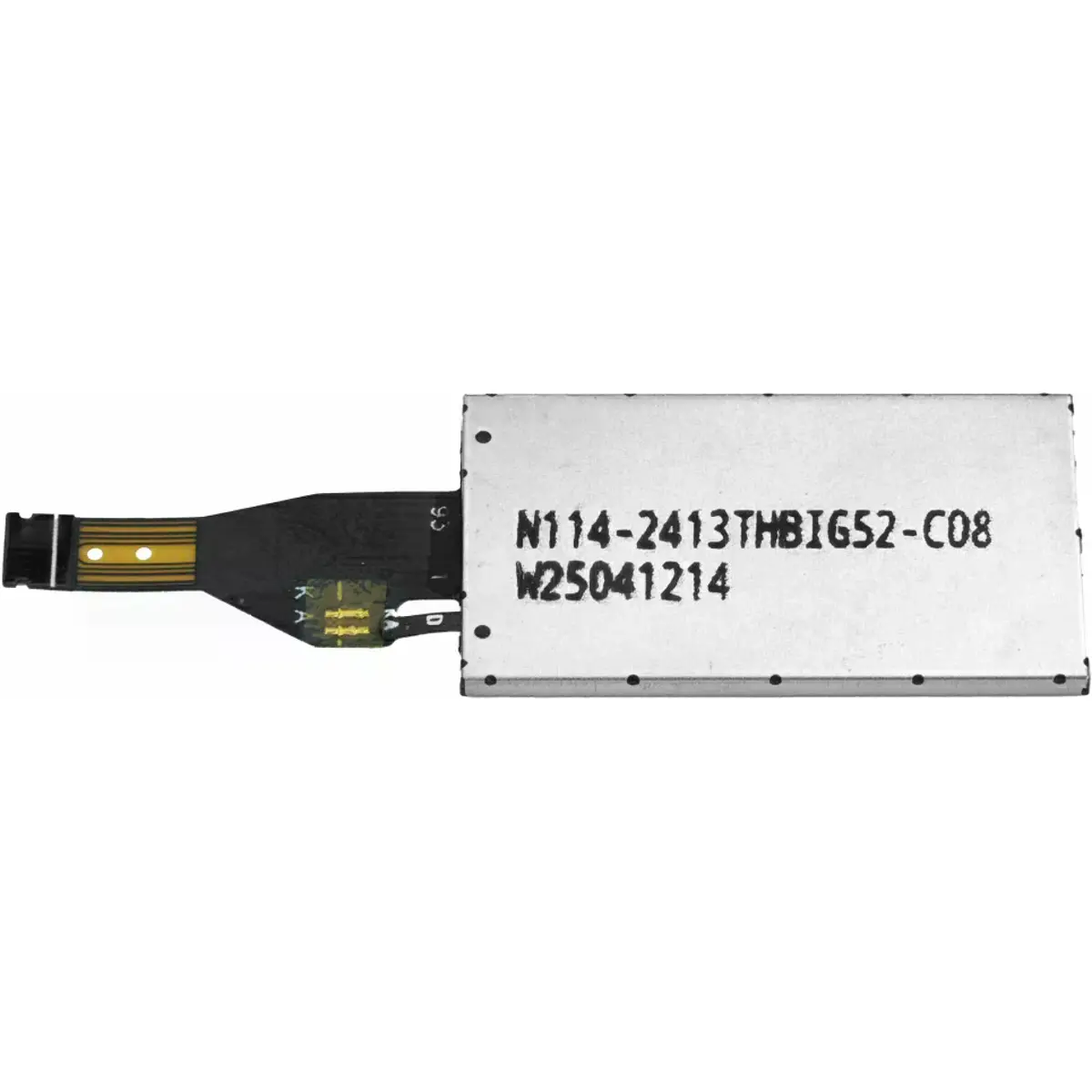

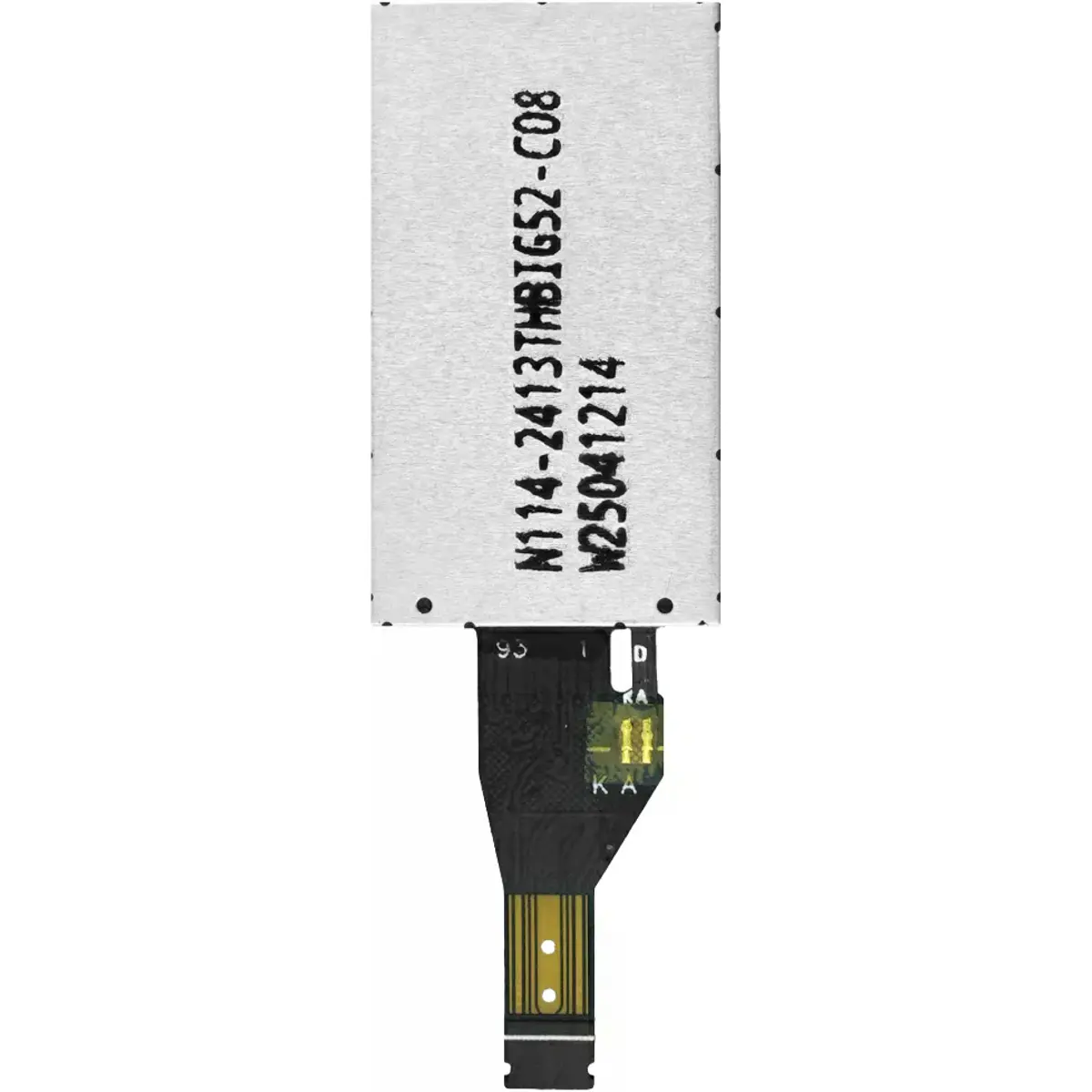

O M5Stack A174 Display 1.14 Inch é um módulo de ecrã TFT a cores de 1.14", desenvolvido para substituição e integração em dispositivos compactos da série StickC e outros equipamentos compatíveis da M5Stack. Com resolução de 135 x 240 píxeis, controlador ST7789V2 e comunicação SPI de 4 fios, oferece uma solução prática, fina e leve para projetos embebidos, terminais portáteis, wearables e pequenos painéis de controlo.
Graças ao seu ângulo de visualização total, retroiluminação LED independente e película de blindagem eletromagnética integrada, este display assegura boa visibilidade, estabilidade de funcionamento e maior imunidade a interferências em aplicações eletrónicas compactas.
PRINCIPAIS CARACTERÍSTICAS
◆ Ecrã TFT transmissivo a cores de 1.14"
◆ Resolução de 135 x 240 píxeis
◆ Controlador ST7789V2 integrado
◆ Comunicação através de interface SPI de 4 fios
◆ Suporte para 262K cores
◆ Ângulo de visualização total para melhor legibilidade
◆ Retroiluminação LED com alimentação independente
◆ Película de blindagem eletromagnética integrada para maior imunidade ao ruído
◆ Formato compacto, fino e leve, adequado para dispositivos embebidos
◆ Compatível com vários produtos M5Stack para substituição de ecrã
ESPECIFICAÇÕES
• Ecrã
- Tipo: TFT transmissivo de 1.14"
- Resolução: 135 x 240 píxeis
- Cores: 262K
- Área ativa de visualização: 14.864 x 24.912 mm
- Ângulo de visualização: Total
• Controlador e interface
- Controlador: ST7789V2
- Interface de comunicação: SPI de 4 fios
- Especificação da interface: Passo de 0.5 mm / 8 pinos
• Retroiluminação
- Tipo: 1 x LED
- Alimentação da retroiluminação: Independente
• Alimentação
- Tensão de alimentação: 2.4 V a 3.3 V
• Condições de funcionamento
- Temperatura de funcionamento: -20 °C a 70 °C, sem condensação

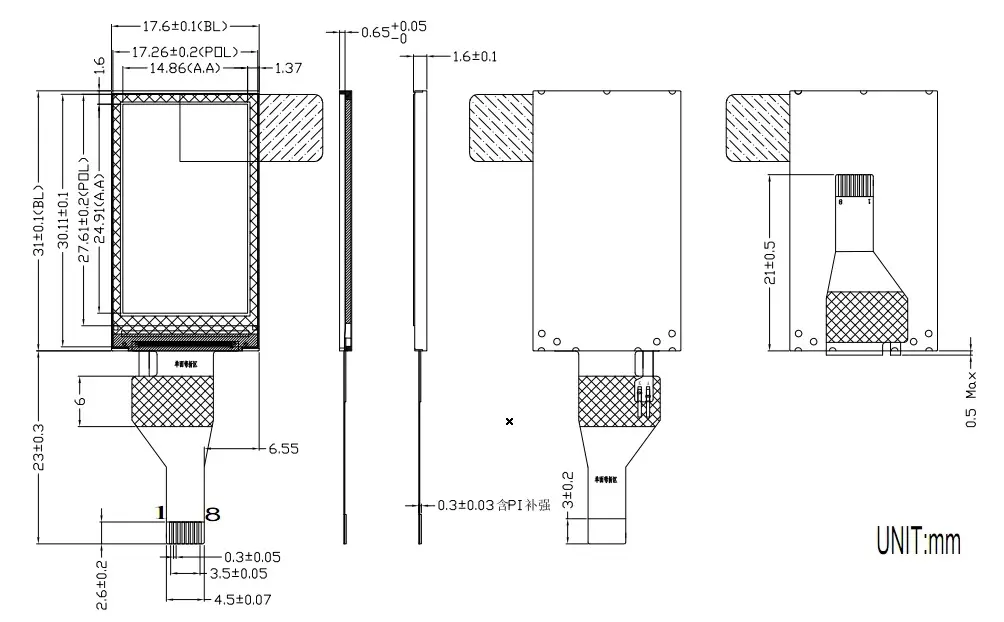

• Dimensões e peso
- Dimensões do produto: 17.6 x 31.0 x 1.6 mm
- Peso do produto: 1.5 g
- Dimensões da embalagem: 138.0 x 93.0 x 9.0 mm
- Peso bruto: 5.6 g
• Pinout
- Pino 1: LEDA
- Pino 2: GND
- Pino 3: RESET
- Pino 4: RS
- Pino 5: MOSI
- Pino 6: SCLK
- Pino 7: VDD
- Pino 8: CS
• Compatibilidade
- StickC-Plus Watch Kit: K016-H
- StickC-Plus2 Watch Kit: K016-H2
- StickC-Plus: K016-P
- StickC-Plus2: K016-P2
- StickT2: K016-T2
- BugC2: K033-C
- BalaC-Plus: K038-B
- T-Lite: K126
- Unit LCD: U120

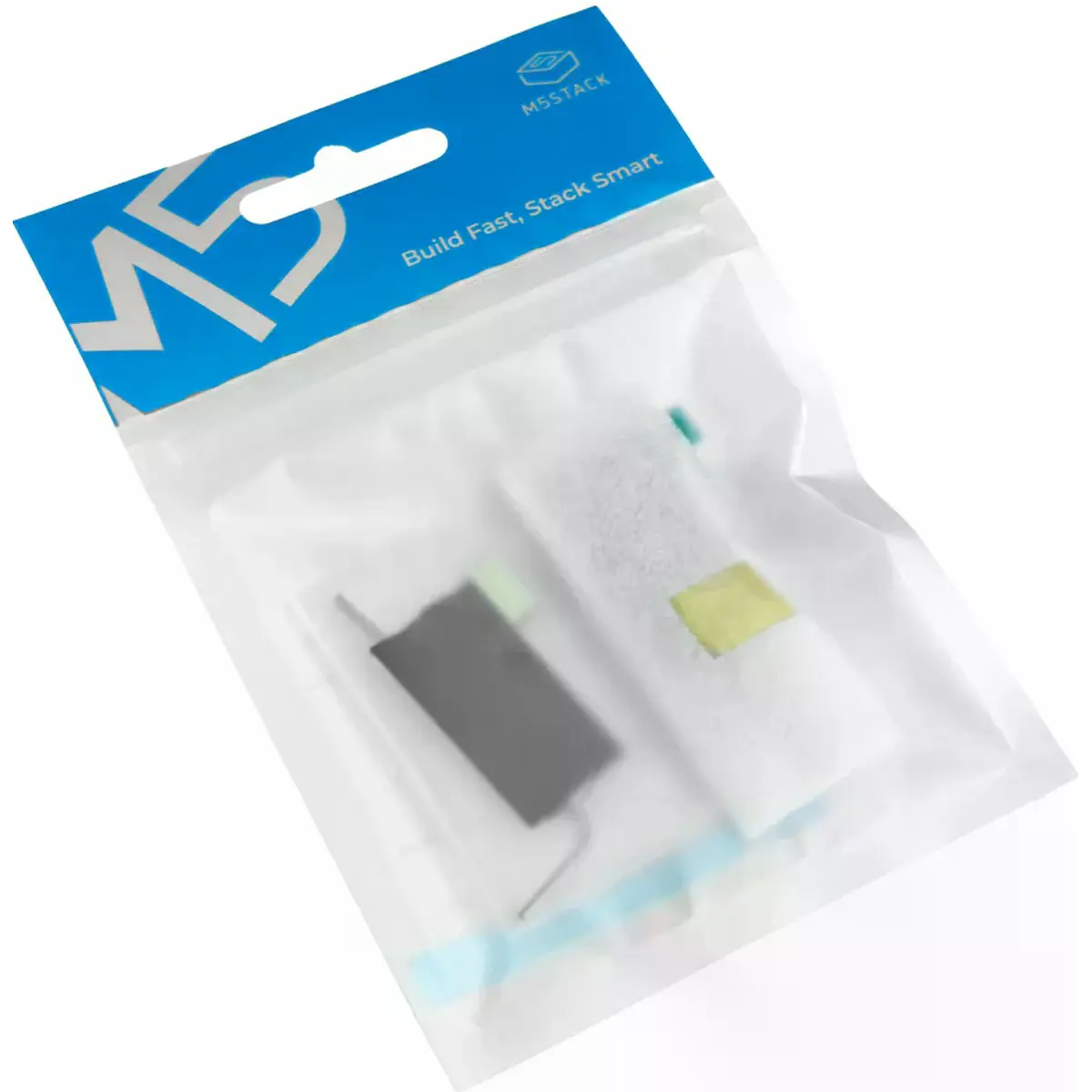

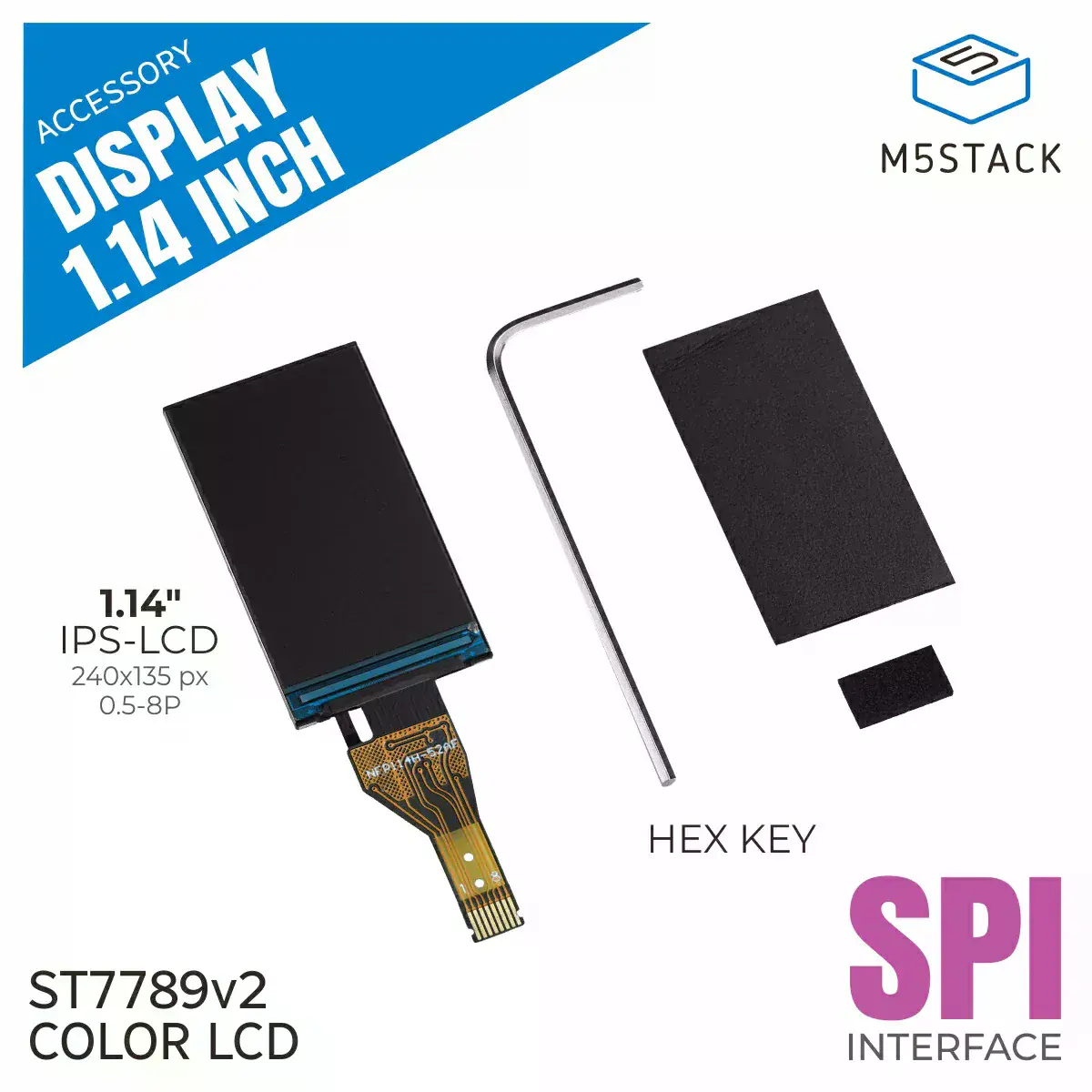

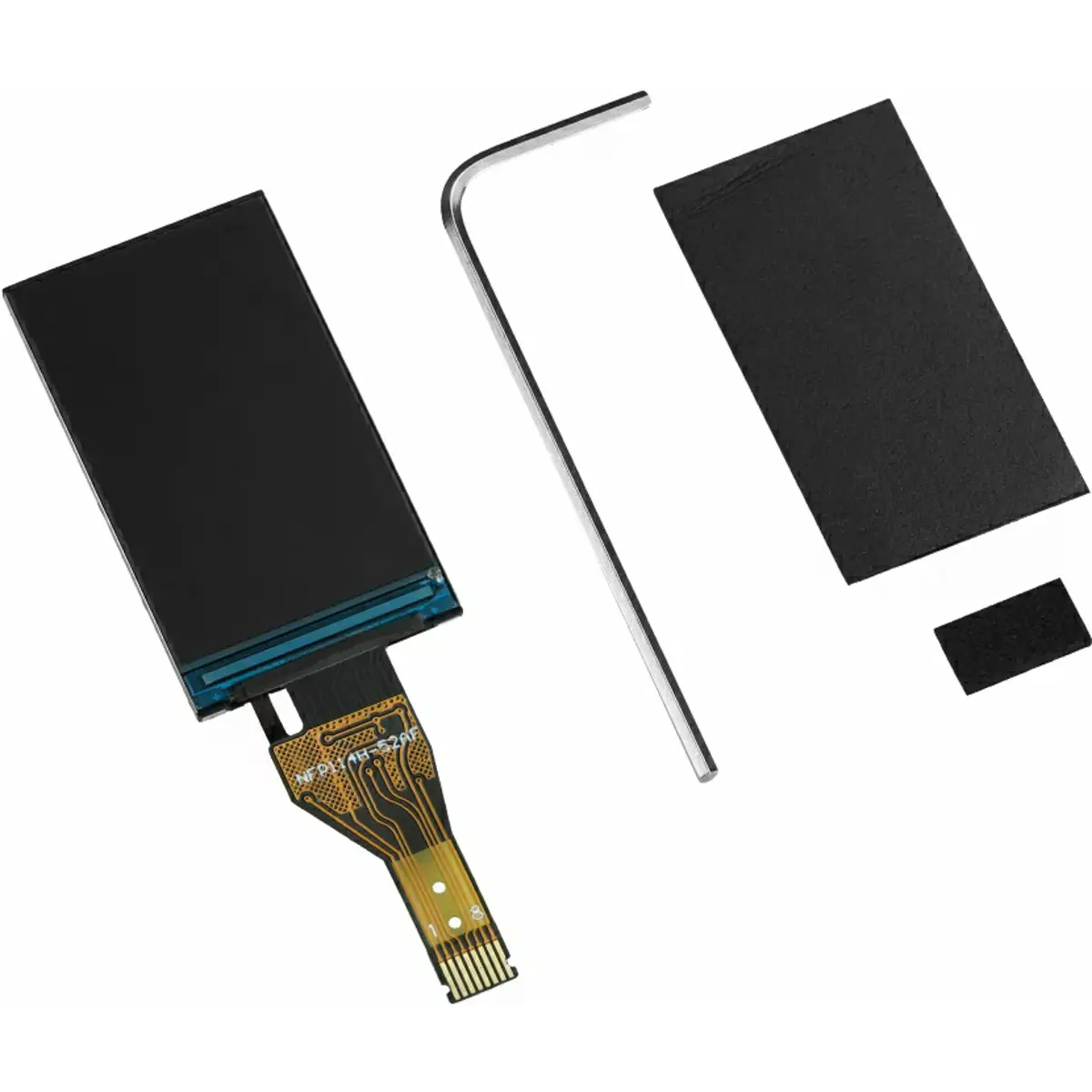

CONTEÚDO DA EMBALAGEM
• 1 x Display 1.14 Inch
• 1 x Chave sextavada em L de 1.5 mm para parafuso M2
• 1 x Espuma EVA
• 1 x Almofada de esponja
NOTAS
◆ Indicado para substituição de ecrã em dispositivos M5Stack compatíveis, incluindo modelos da série StickC e Unit LCD.
◆ Alguns problemas de visualização em dispositivos compatíveis podem estar relacionados com firmware, biblioteca gráfica ou versão do dispositivo, pelo que se recomenda confirmar a compatibilidade e testar a atualização de firmware antes da substituição física do ecrã.
◆ Em casos de ecrã preto, ausência de atualização da imagem ou retroiluminação ativa sem imagem em dispositivos compatíveis, este módulo pode ser utilizado como peça de substituição quando se confirma falha física do display.
◆ A interface utiliza conector de 8 pinos com passo de 0.5 mm.
◆ O display integra película de blindagem eletromagnética para maior imunidade a interferências.
◆ A retroiluminação LED possui alimentação independente.
◆ A biblioteca indicada para utilização em Arduino é a M5GFX.
