A M5Stack Unit NFC é uma unidade de comunicação de proximidade (NFC) equipada com o circuito integrado ST25R3916, concebida para integrar funcionalidades NFC/RFID em projetos de desenvolvimento e sistemas eletrónicos. Opera a 13,56 MHz e suporta os protocolos NFC-A, NFC-B, NFC-F (FeliCa™) e NFC-V (ISO 15693). Além da função de leitura/escrita, permite emulação de cartões NFC-A e NFC-F e funcionamento em modo de protocolo personalizado.
A comunicação com o sistema anfitrião é realizada através de I²C, com endereço 0×50 e velocidades de 100 kbit/s ou 400 kbit/s. A unidade oferece um alcance de leitura/escrita de até 40 mm, dependendo do cartão ou etiqueta NFC utilizada. O formato compacto, os orifícios compatíveis com estruturas LEGO e o cabo Grove incluído facilitam a integração com plataformas M5Stack e outros projetos baseados em microcontroladores.
PRINCIPAIS CARACTERÍSTICAS
✅ Controlador NFC de alto desempenho ST25R3916-AQWT
✅ Comunicação NFC a 13,56 MHz
✅ Leitura e escrita de etiquetas e cartões NFC/RFID
✅ Suporte para NFC-A e NFC-B compatíveis com ISO 14443A/B
✅ Suporte para NFC-F e FeliCa™
✅ Suporte para NFC-V compatível com ISO 15693
✅ Modos Reader/Writer, Card Emulation e Custom Protocol
✅ Emulação de cartões NFC-A e NFC-F
✅ Interface de comunicação I²C
✅ Velocidade I²C de 100 kbit/s ou 400 kbit/s
✅ Alcance de leitura/escrita até 40 mm
✅ Orifícios de montagem compatíveis com estruturas LEGO
✅ Compatível com UiFlow2 e Arduino IDE
✅ Cabo Grove HY2.0-4P de 20 cm incluído
ESPECIFICAÇÕES TÉCNICAS
- Modelo: Unit NFC
-
SKU: U216
-
Controlador NFC: ST25R3916-AQWT
-
Frequência de funcionamento: 13,56 MHz
-
Interface: I²C
-
Endereço: 0x50
-
Velocidade: 100 / 400 kbit/s
-
Protocolos suportados:
-
NFC-A / ISO 14443A
-
NFC-B / ISO 14443B
-
NFC-F / FeliCa™
-
NFC-V / ISO 15693
-
Modos de funcionamento:
-
Leitor/gravador
-
Emulação de cartão
-
Protocolo personalizado
-
Emulação de cartão: NFC-A / NFC-F
-
Alcance de leitura/escrita: até 40 mm
-
Consumo:
-
Suspensão: 5 V / 19,33 µA
-
Ligado, não configurado: 5 V / 19,79 µA
-
Leitura contínua: 5 V / 67,65 mA
-
Leitura intermitente: 5 V / 66,48 mA
-
Dimensões: 48 × 24 × 8 mm
-
Peso: 5,9 g
-
Plataformas de desenvolvimento: UiFlow2, Arduino IDE
-
Montagem: orifícios compatíveis com LEGO
-
Certificações: CE, FCC, RoHS, WEEE, MIC
-

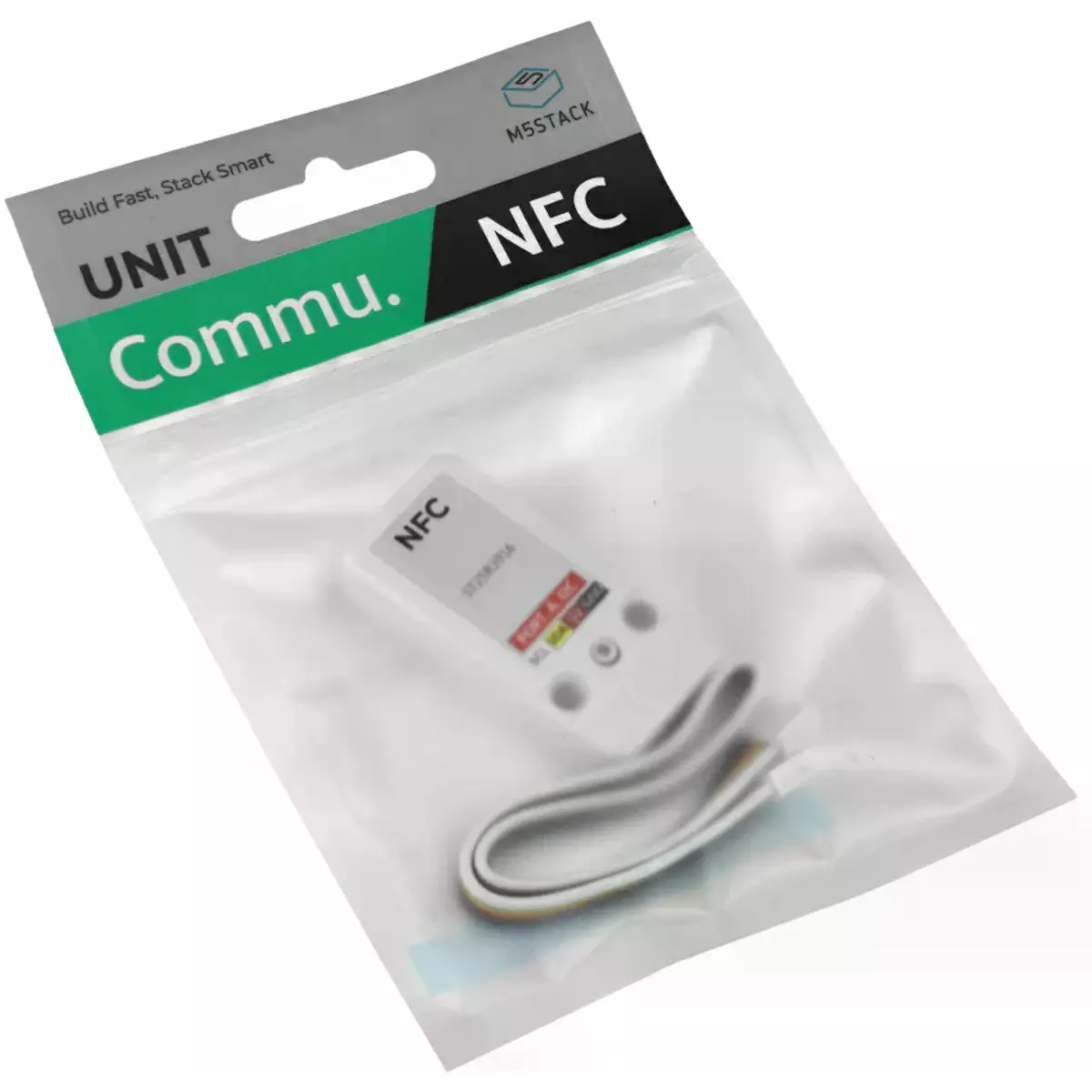

Incluído na embalagem:
• 1x Unit NFC
• 1x cabo Grove HY2.0-4P de 20 cm
