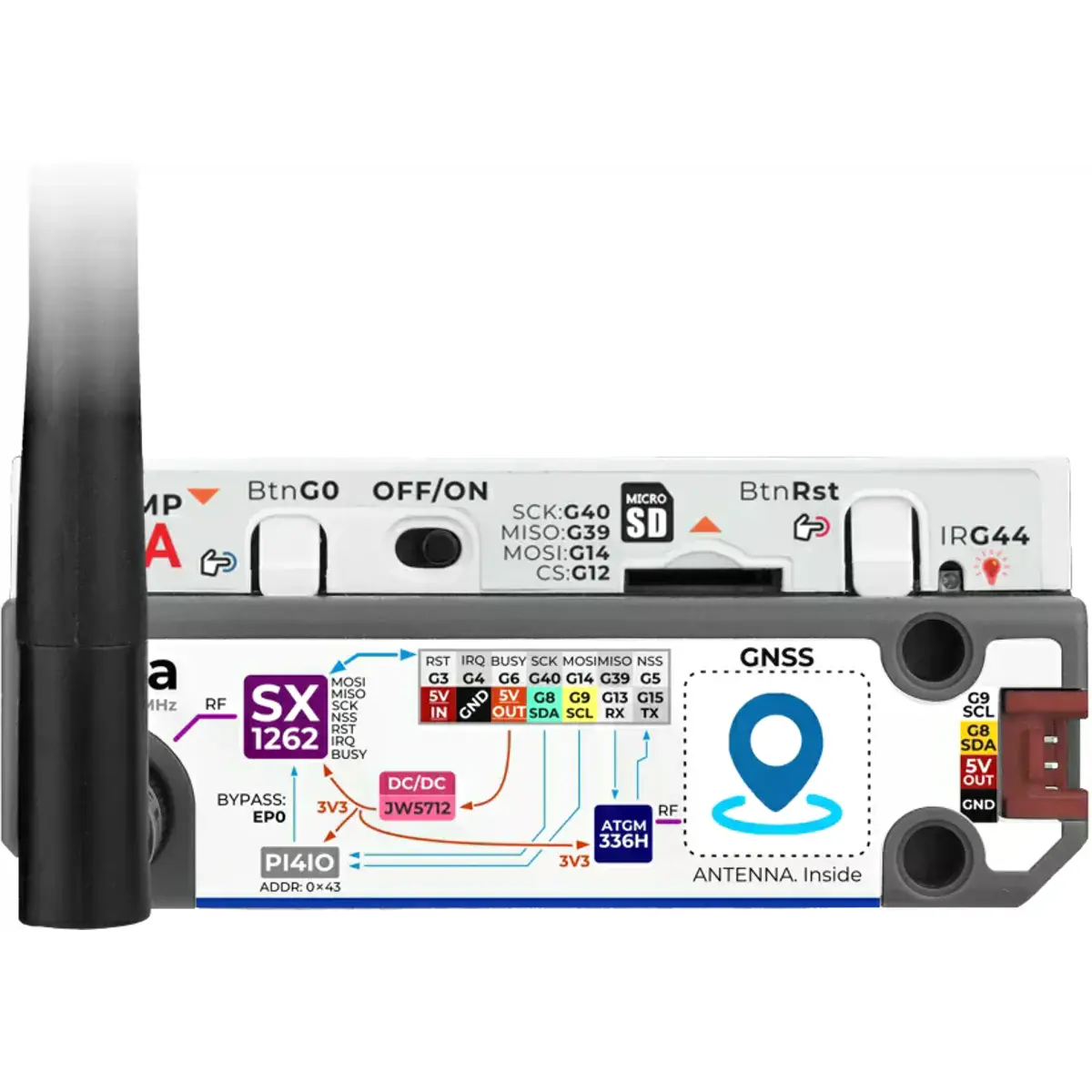

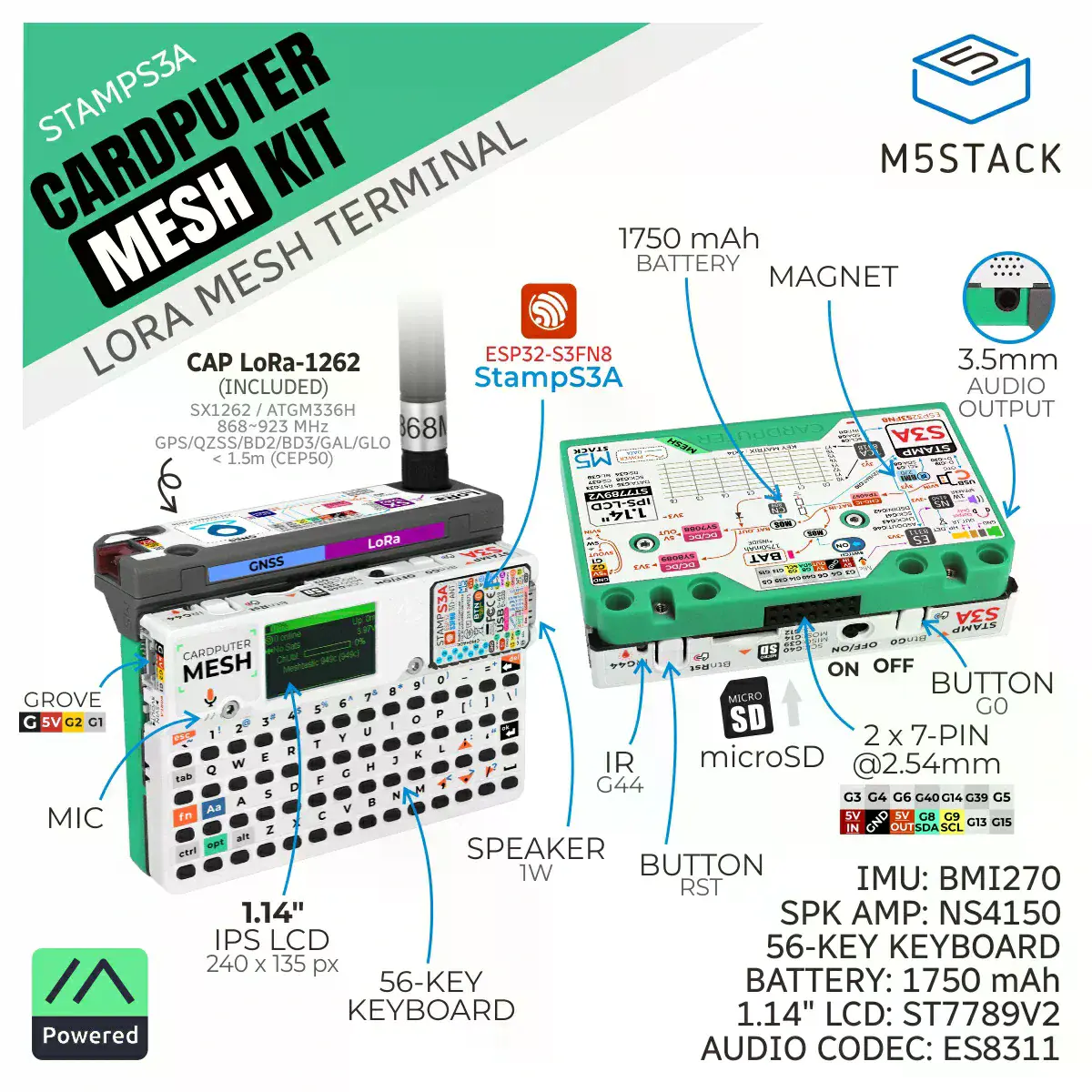

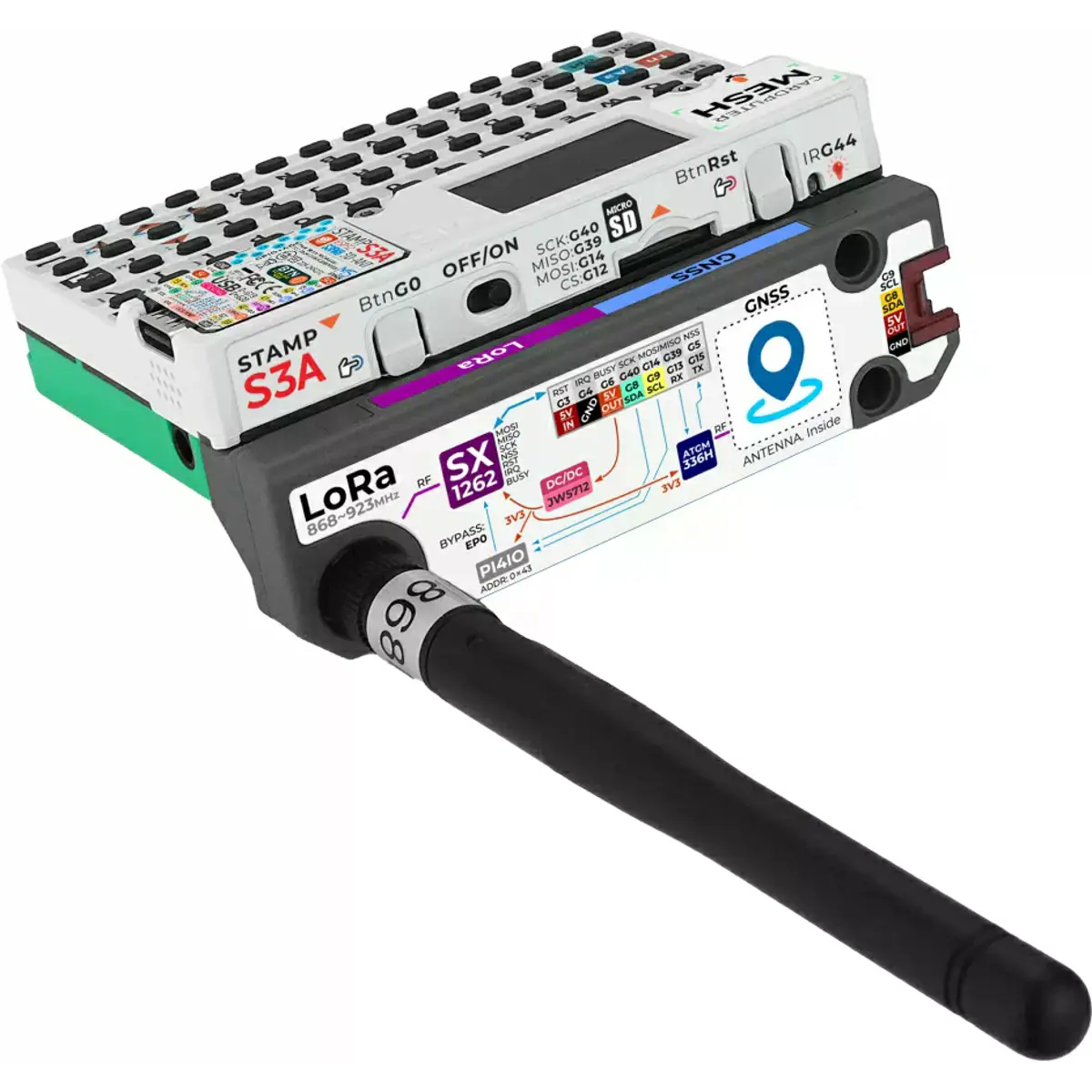

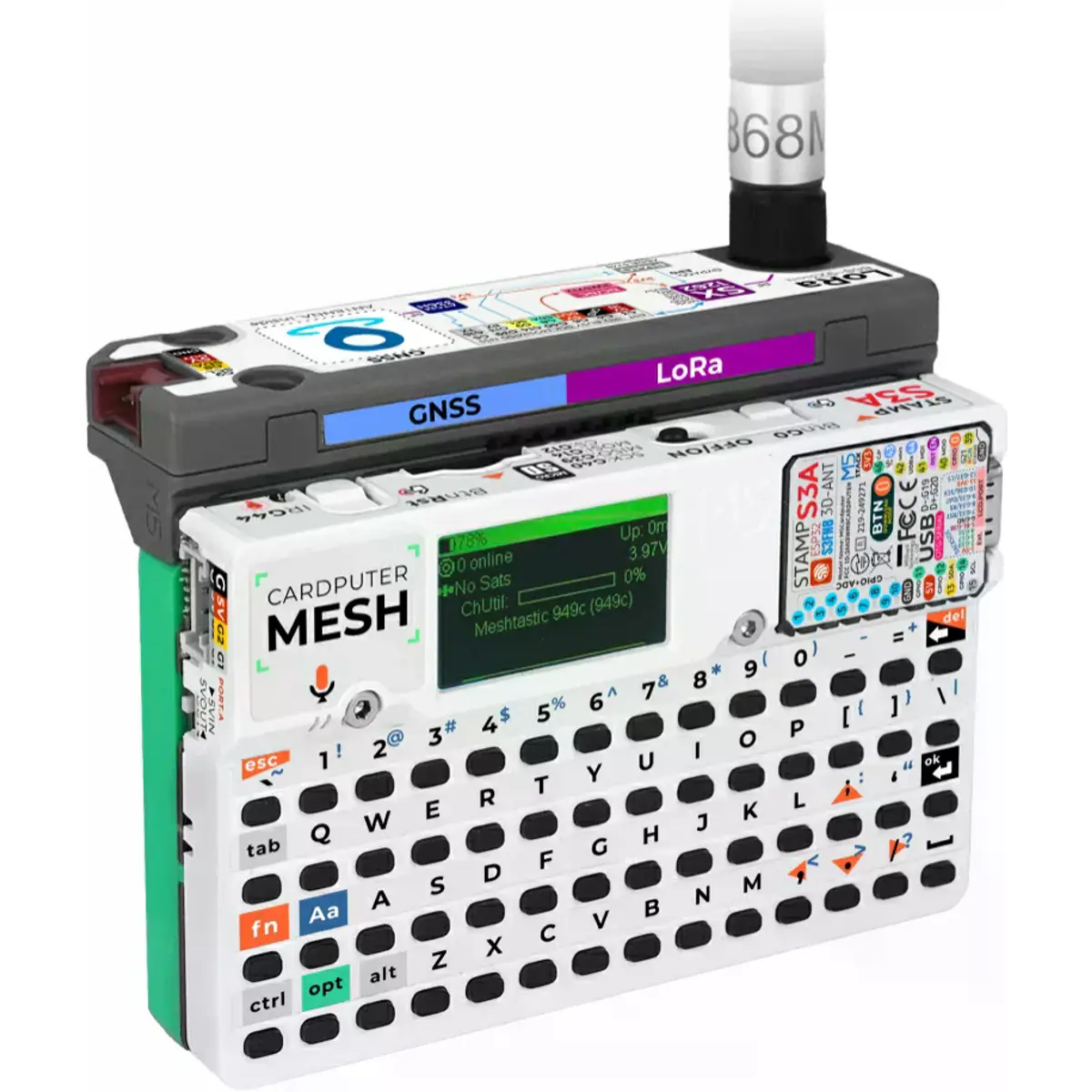

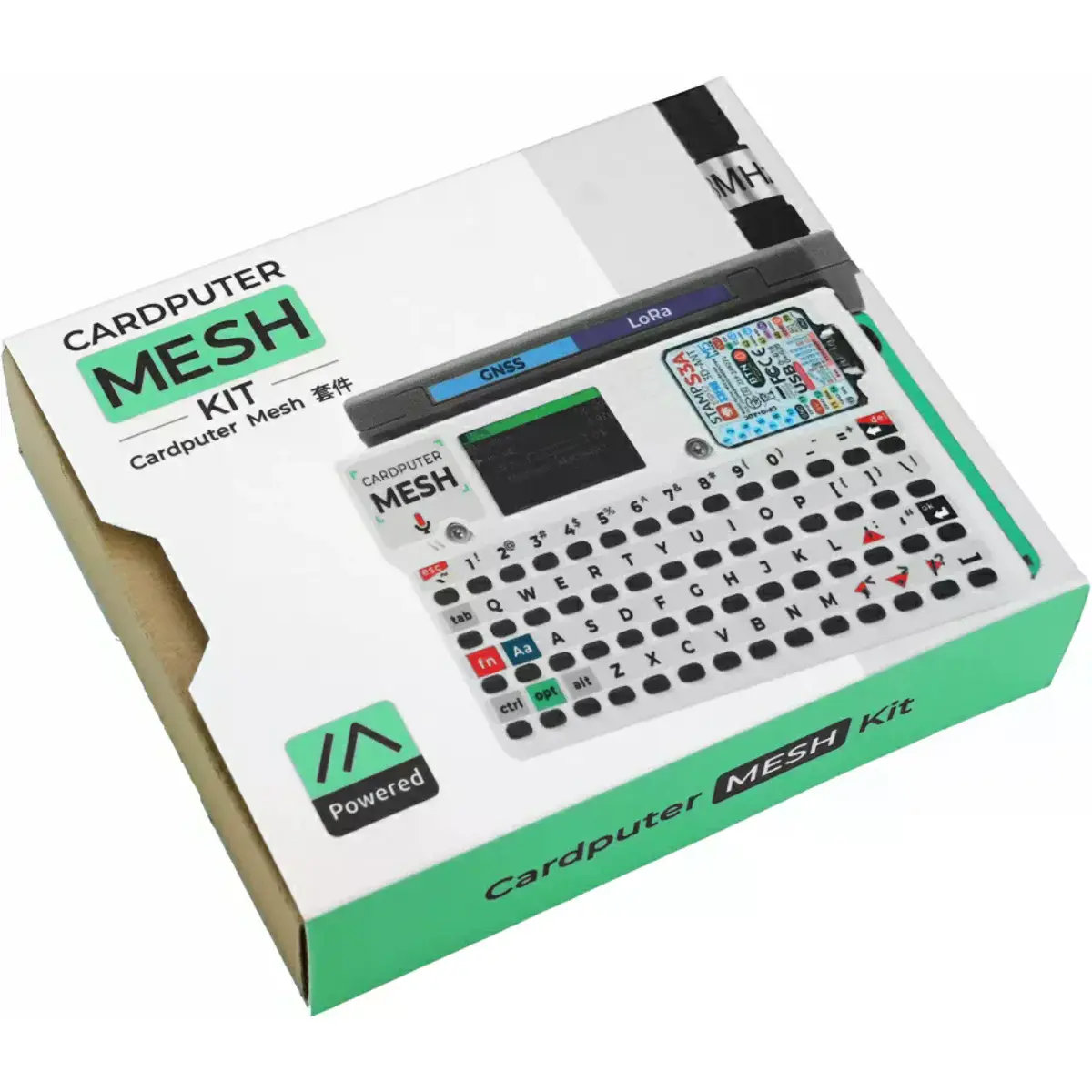

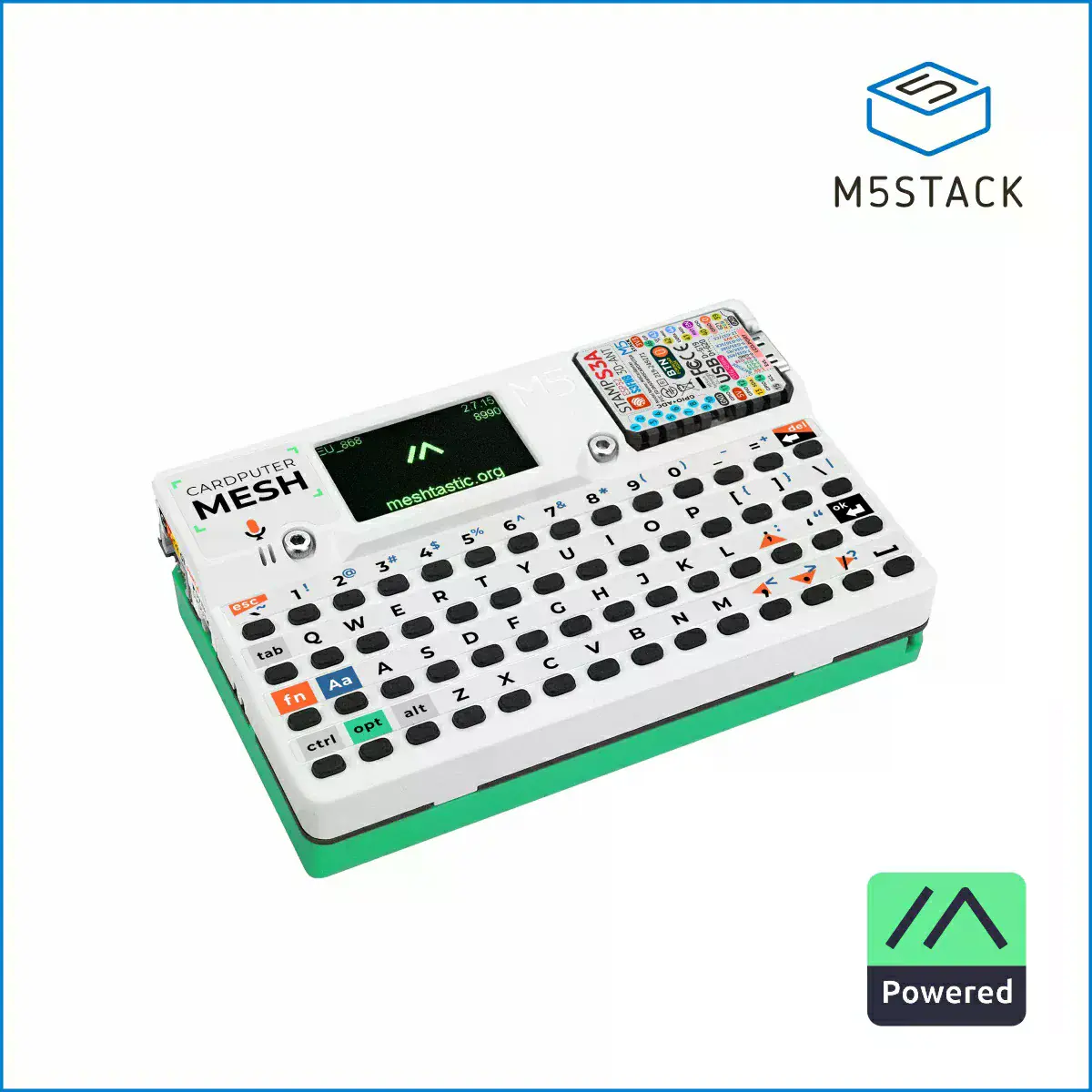

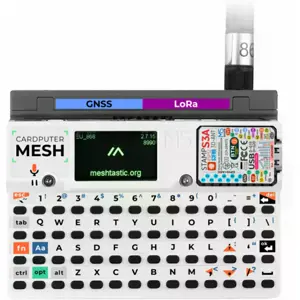

O Cardputer Mesh Kit (K152) integra um controlador portátil baseado no ESP32-S3FN8 e um módulo de comunicação LoRa SX1262 com posicionamento GNSS. O Cardputer-Adv funciona como unidade principal, com ecrã LCD de 1,14” e resolução de 240 × 135 píxeis, teclado compacto de 56 teclas, bateria de lítio de 1750 mAh e interface microSD. O Cap LoRa-1262 acrescenta comunicação LoRa de longo alcance, com o transceiver SX1262, potência de transmissão até +22 dBm e sensibilidade de receção até -147 dBm. A ligação ao Cardputer-Adv é efetuada através da interface EXT 2.54-14P.
O módulo de expansão inclui também GNSS através do módulo ATGM336H-6N/AT6668, permitindo utilizar o kit em aplicações de localização, rastreamento e navegação. O kit é fornecido com Meshtastic pré-instalado, permitindo utilizá-lo como nó numa rede Mesh LoRa sem necessidade de instalar previamente o firmware.
Permite comunicação fora da rede móvel ou Internet, com os dispositivos a poderem funcionar como nós e retransmissores da rede. O Cardputer-Adv pode ser programado através de Arduino IDE, UiFlow2, ESP-IDF e PlatformIO, tornando o kit adequado tanto para utilização como terminal de comunicação como para desenvolvimento e prototipagem.
PRINCIPAIS DESTAQUES
✅ Comunicação LoRa de longo alcance para criação de redes Mesh sem depender de redes móveis ou Internet
✅ Firmware Meshtastic pré-instalado, permitindo utilizar o kit como nó de comunicação desde a primeira utilização

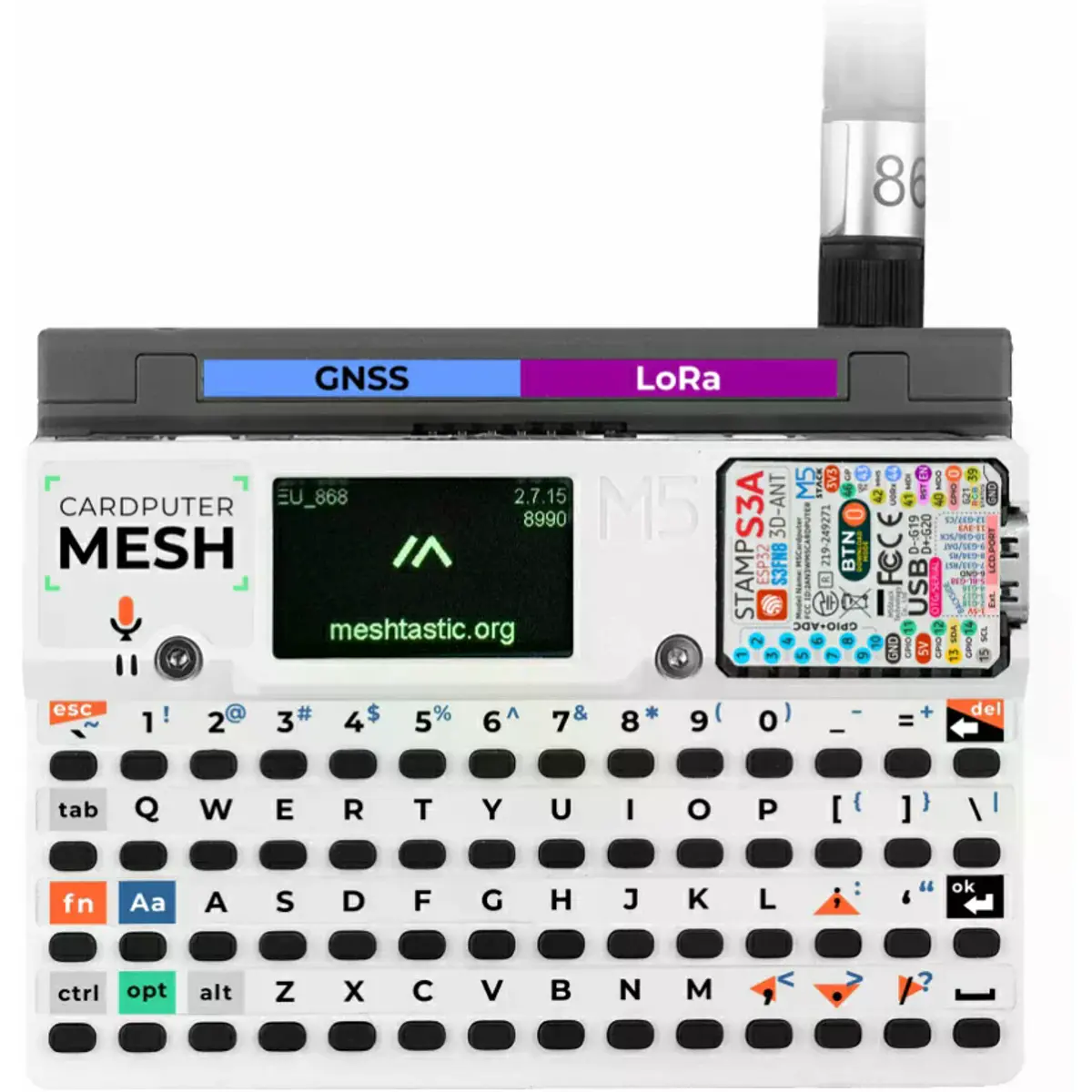

✅ Ecrã LCD de 1,14" com resolução de 240 × 135 píxeis para apresentação de informação e interação com o sistema
✅ Teclado compacto de 56 teclas, adequado para introdução direta de comandos e mensagens
✅ Microfone MEMS, altifalante de 1 W, codec de áudio ES8311 e saída de áudio de 3,5 mm
✅ Módulo Cap LoRa-1262 baseado no transceiver SX1262, com potência de transmissão até +22 dBm
✅ Sensibilidade de receção até -147 dBm, adequada a comunicações LoRa de longo alcance
✅ Posicionamento GNSS integrado com suporte para GPS, QZSS, BeiDou, Galileo e GLONASS
✅ Antena LoRa externa com conector RP-SMA e ganho de 3 dBi
✅ Bateria de lítio integrada de 1750 mAh para utilização autónoma
✅ IMU de 6 eixos BMI270 para deteção de movimento e orientação
✅ Ranhura microSD para armazenamento externo
✅ Interfaces Grove para ligação de sensores e módulos adicionais
✅ Compatível com Arduino, UiFlow2, ESP-IDF e PlatformIO para desenvolvimento e programação
ESPECIFICAÇÕES TÉCNICAS

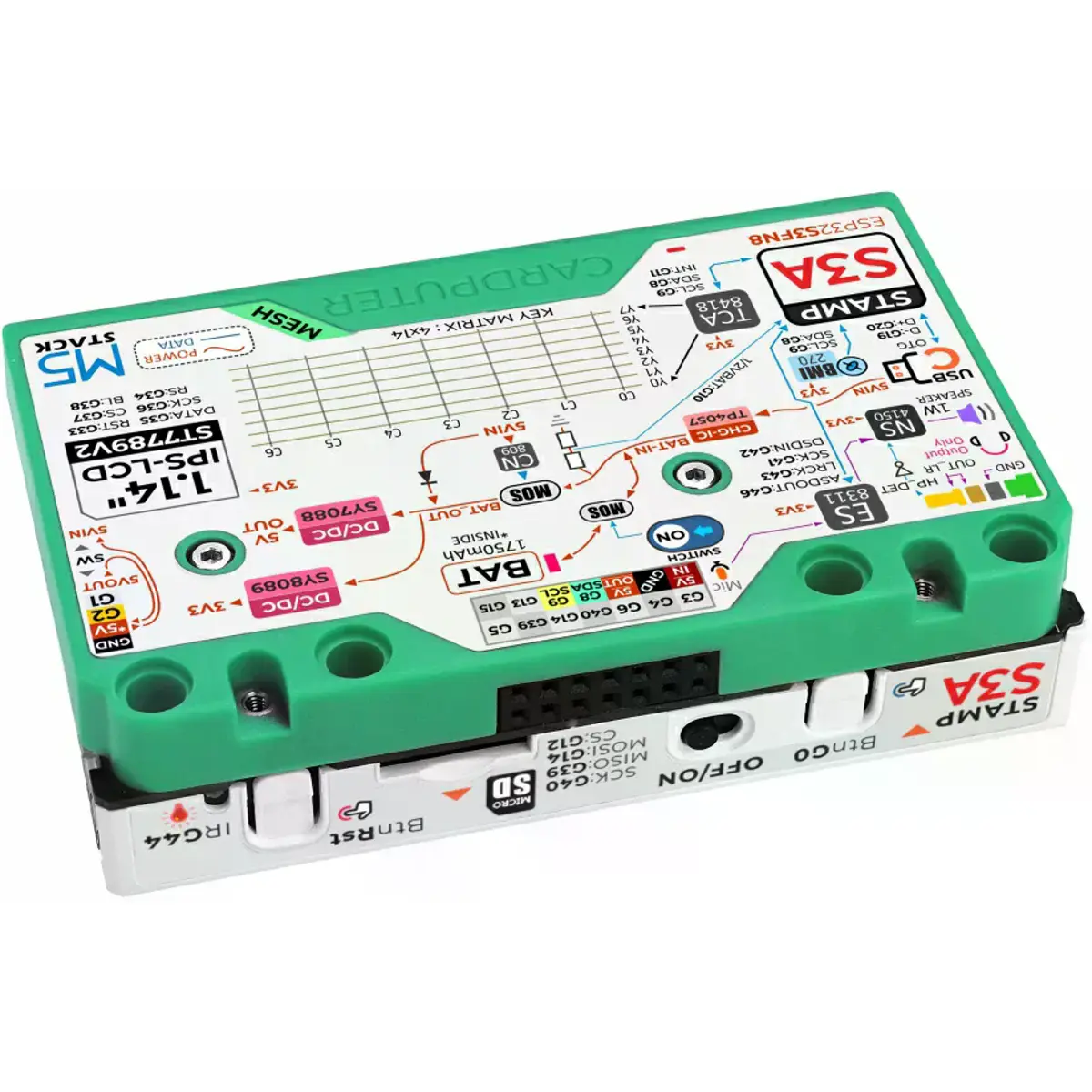

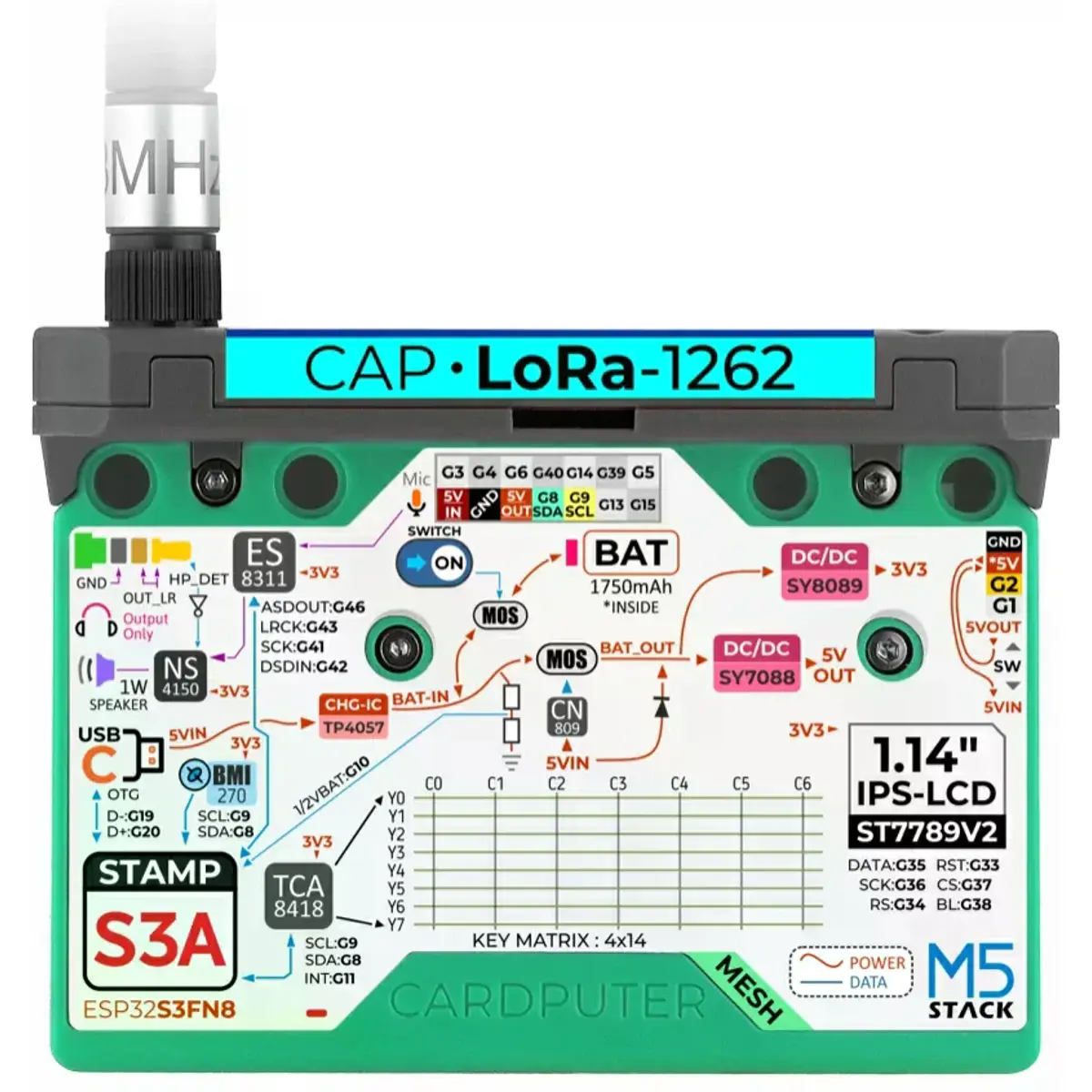

CONTROLADO CARDPUTER ADV
-
SoC: ESP32-S3FN8
-
Processador: Xtensa 32-bit LX7 dual-core
-
Frequência máxima: 240 MHz
-
Memória Flash: 8 MB
-
Armazenamento externo: microSD
-
Ecrã:
-
Tipo: LCD
-
Controlador: ST7789V2
-
Tamanho: 1,14"
-
Resolução: 240 × 135 píxeis
-
Teclado:
-
56 teclas
-
Configuração: 4 × 14
-
Força de atuação: 160 gf
-
IMU: BMI270, 6 eixos
-
Emissor: Infravermelhos
-
Microfone: MEMS
-
Relação sinal/ruído do microfone: 65 dB
-
Codec de áudio: ES8311
-
Amplificador: NS4150B
-
Altifalante: 8 Ω / 1 W
-
Saída de áudio: Mini-jack 3,5 mm
-
Bateria: 1750 mAh
-
Interface Grove: HY2.0-4P
-
Interface de expansão: EXT 2.54-14P
COMUNICAÇÃO LORA
-
Módulo: Cap LoRa-1262
-
Transceiver: SX1262
-
Frequência: 868–923 MHz
-
Taxa de transmissão programável: até 300 kbps
-
Potência de transmissão: +22 dBm
-
Sensibilidade de receção: até -147 dBm
-
Modulação:
-
Antena:
-
Tipo: Externa
-
Conector: RP-SMA fêmea
-
Ganho: 3 dBi
-
Dimensões: 108 × 9,3 mm
-
Blindagem RF: Sim
GNSS
-
Módulo: ATGM336H-6N / AT6668
-
Interface: UART
-
Velocidade predefinida: 115200 bps / 8N1
-
Sistemas suportados:
-
GPS
-
QZSS
-
BeiDou BD2/BD3
-
Galileo
-
GLONASS
-
Canais: 50
-
Precisão de posicionamento: <1,5 m (CEP50)
-
Taxa de atualização: até 10 Hz
-
Primeiro posicionamento:
-
Arranque a frio: 23 s
-
Arranque a quente: 1 s
-
Antena GNSS: Cerâmica integrada
ALIMENTAÇÃO
-
Bateria integrada: 1750 mAh
-
Corrente de funcionamento do Cardputer-Adv: 4,2 V / 120,2 mA
-
Corrente de funcionamento do módulo LoRa: 5 V / 163,4 mA
DIMENSÕES E PESO
-
Cardputer-Adv: 84,0 × 54,0 × 19,6 mm
-
Cap LoRa-1262: 84,0 × 24,0 × 15,2 mm
-
Peso do conjunto: 77,2 g
PLATAFORMAS DE DESENVOLVIMENTO
-
Arduino
-
UiFlow2
-
ESP-IDF
-
PlatformIO
APLICAÇÕES
-
Comunicação LoRa Mesh
-
Comunicação exterior sem infraestrutura de rede
-
Rastreamento GPS
-
Localização e navegação
-
Desenvolvimento de nós Meshtastic
-
Prototipagem rápida
-
Automação e controlo industrial
-
Sistemas IoT
-
Desenvolvimento de sistemas embarcados
-
Aprendizagem e experimentação
CONTEÚDO DA EMBALAGEM
-
1 × M5Stack Cardputer-Adv
-
1 × M5Stack Cap LoRa-1262
-
1 × Antena LoRa Rubber Duck com conector RP-SMA
-
2 × Parafusos M2 × 4 mm
-
1 × Chave sextavada em L de 1,5 mm
-
1 × Autocolante de aviso de segurança
NOTAS
Não ligar ou alimentar o equipamento sem a antena LoRa instalada, pois essa utilização pode provocar danos permanentes no módulo de rádio.
No ESP32-S3, o Bluetooth e o Wi-Fi não podem funcionar simultaneamente. Por predefinição, o Bluetooth encontra-se ativo e o Wi-Fi desativado.
