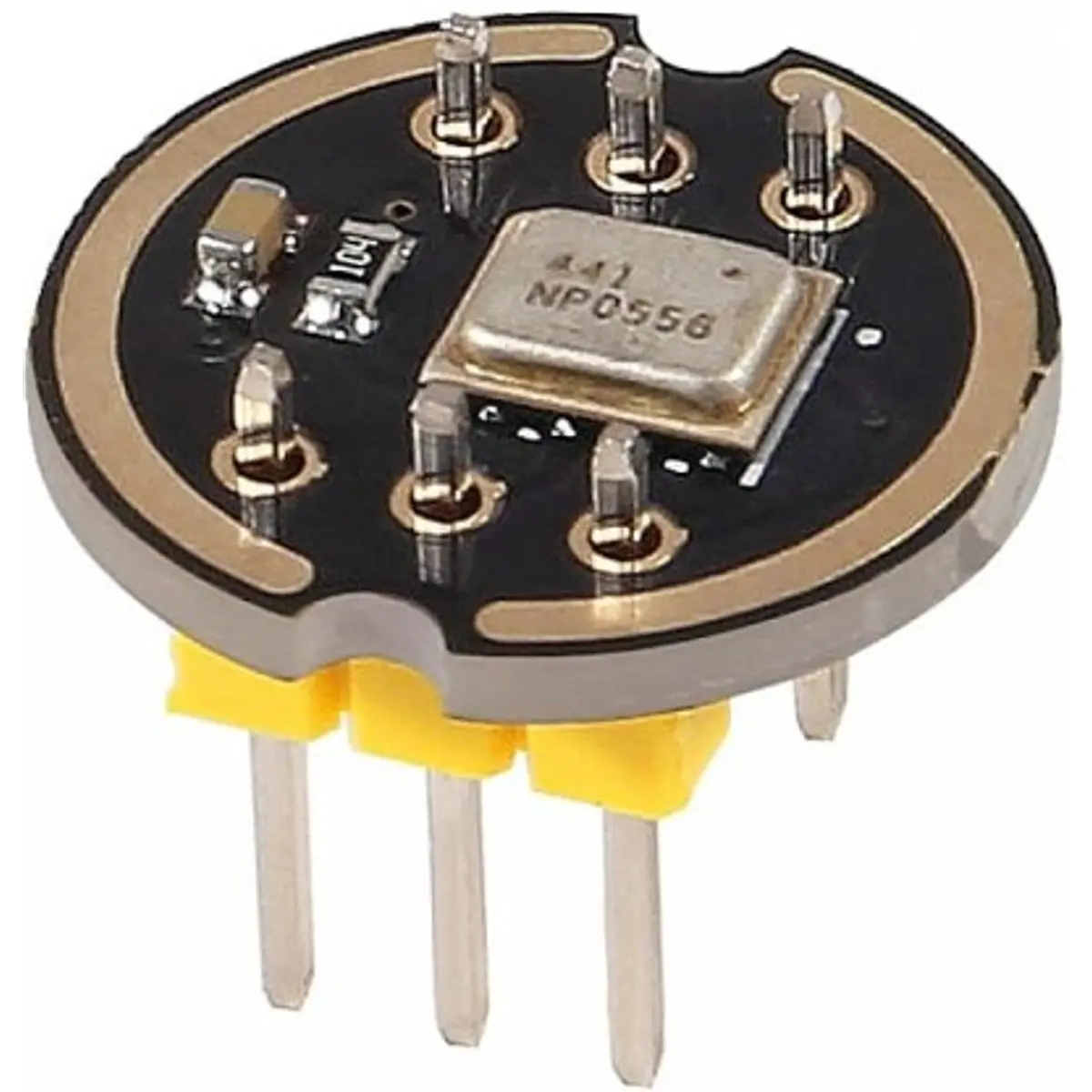

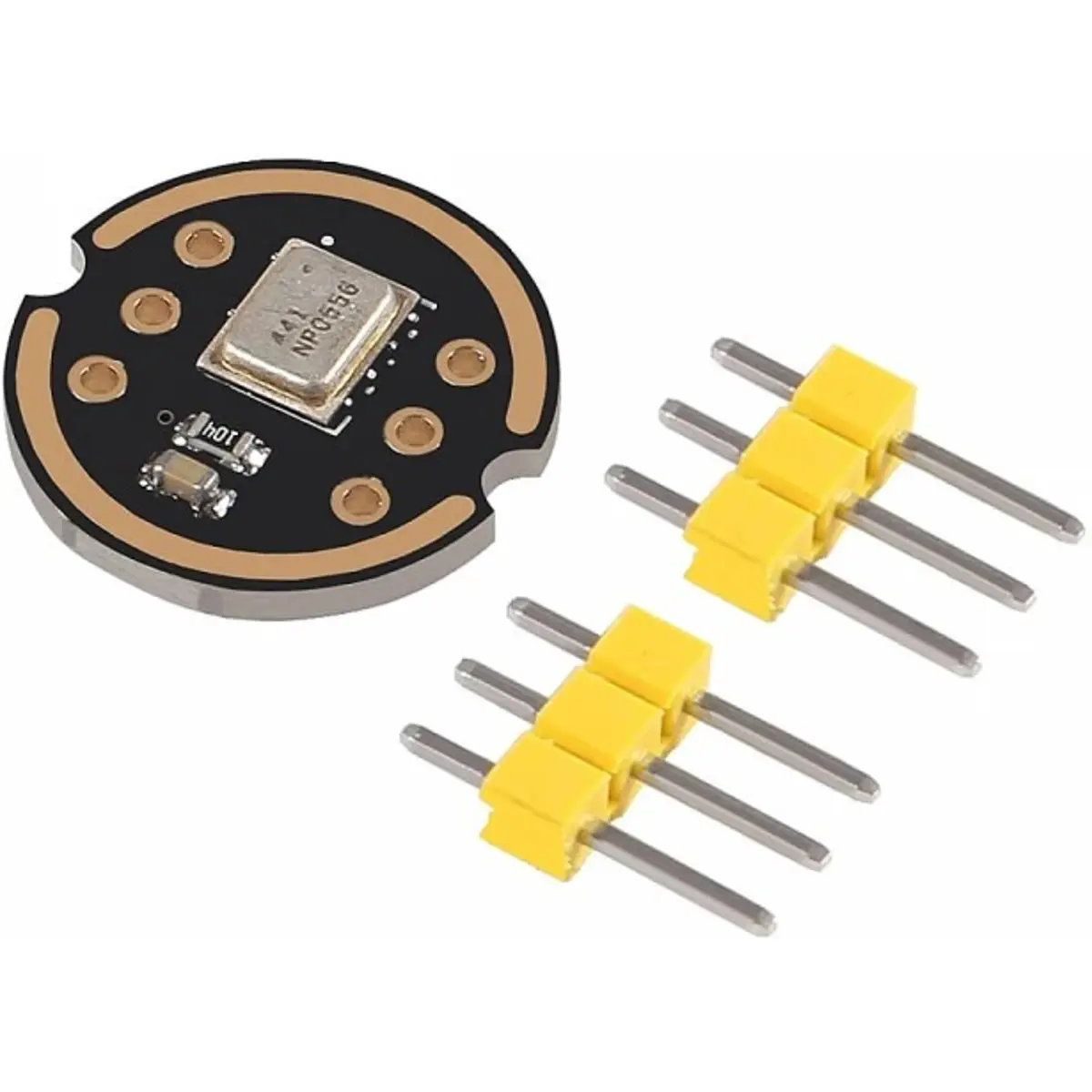

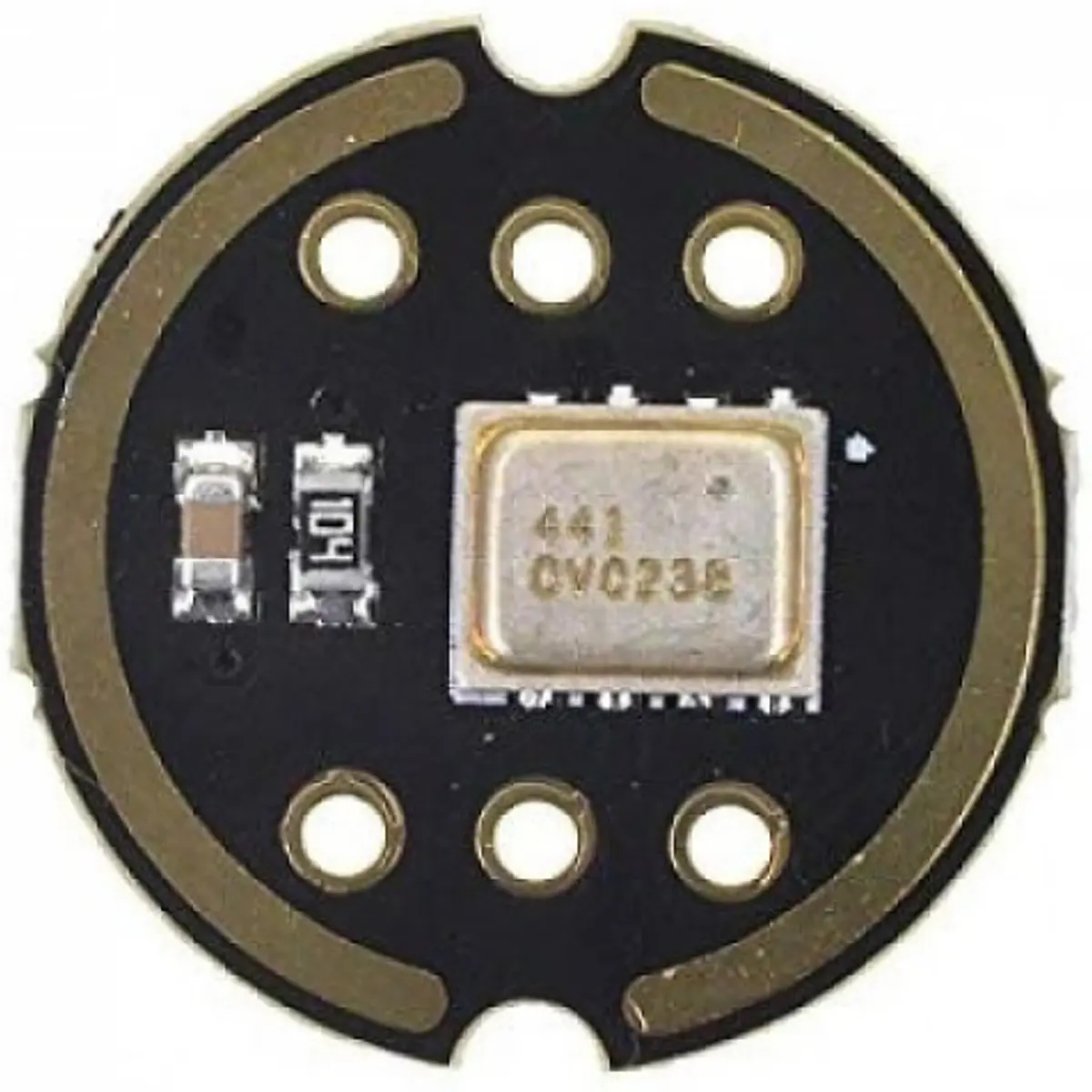

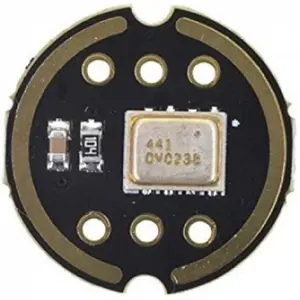

O Módulo de Microfone MEMS INMP441 é um sensor de som com interface I2S e saída digital, concebido como um microfone MEMS omnidirecional de alto desempenho e baixo consumo, com porta inferior (bottom port). O módulo permite ligação direta a processadores digitais, como DSPs e microcontroladores, sem necessidade de codec de áudio, sendo adequado para projetos de áudio que exijam captação digital de som e comunicação áudio série. É uma opção compacta para montagens de eletrónica e robótica.
A solução completa do INMP441 integra um sensor MEMS, condicionamento de sinal, conversor analógico-digital, filtro anti-aliasing, gestão de energia e uma interface I2S de 24 bits, padrão da indústria. Esta interface permite a ligação direta do INMP441 a processadores digitais, como DSPs e microcontroladores, sem necessidade do codec de áudio normalmente utilizado no sistema. O INMP441 apresenta uma elevada relação sinal-ruído, sendo uma excelente escolha para aplicações de campo próximo, e possui uma resposta em frequência ampla e estável, resultando numa elevada definição do som natural.
PRINCIPAIS CARACTERÍSTICAS
- Ligação direta a DSPs e microcontroladores, sem necessidade de codec de áudio
- Elevada relação sinal-ruído, ideal para captação em campo próximo
- Resposta em frequência ampla e estável, para som natural de alta definição
- Baixo consumo de energia, adequado para projetos portáteis e de bateria
- Design compacto com porta inferior, indicado para eletrónica e robótica
ESPECIFICAÇÕES
- Tipo: Sensor de som
- Tipo de microfone: MEMS
- Modelo do microfone: INMP441
- Interface: I2S
- Interface digital I2S com dados de alta precisão de 24 bits
- Resposta em frequência:
- 100 Hz a 20 kHz
- 60 Hz a 15 kHz
- Sensibilidade:
- -26 dBFS (0 dBFS = 94 dB SPL)
- -26 dBFS
- Relação sinal-ruído:
- Tensão de funcionamento: 1,8 V a 3,6 V
- Alimentação de entrada: 1,8 V a 3,3 V
- Consumo de corrente:
- 500 microamperes
- 1,4 mA (baixo consumo)
- PSR: -75 dBFS
- Dimensões: 5 x 3,76 x 1 mm

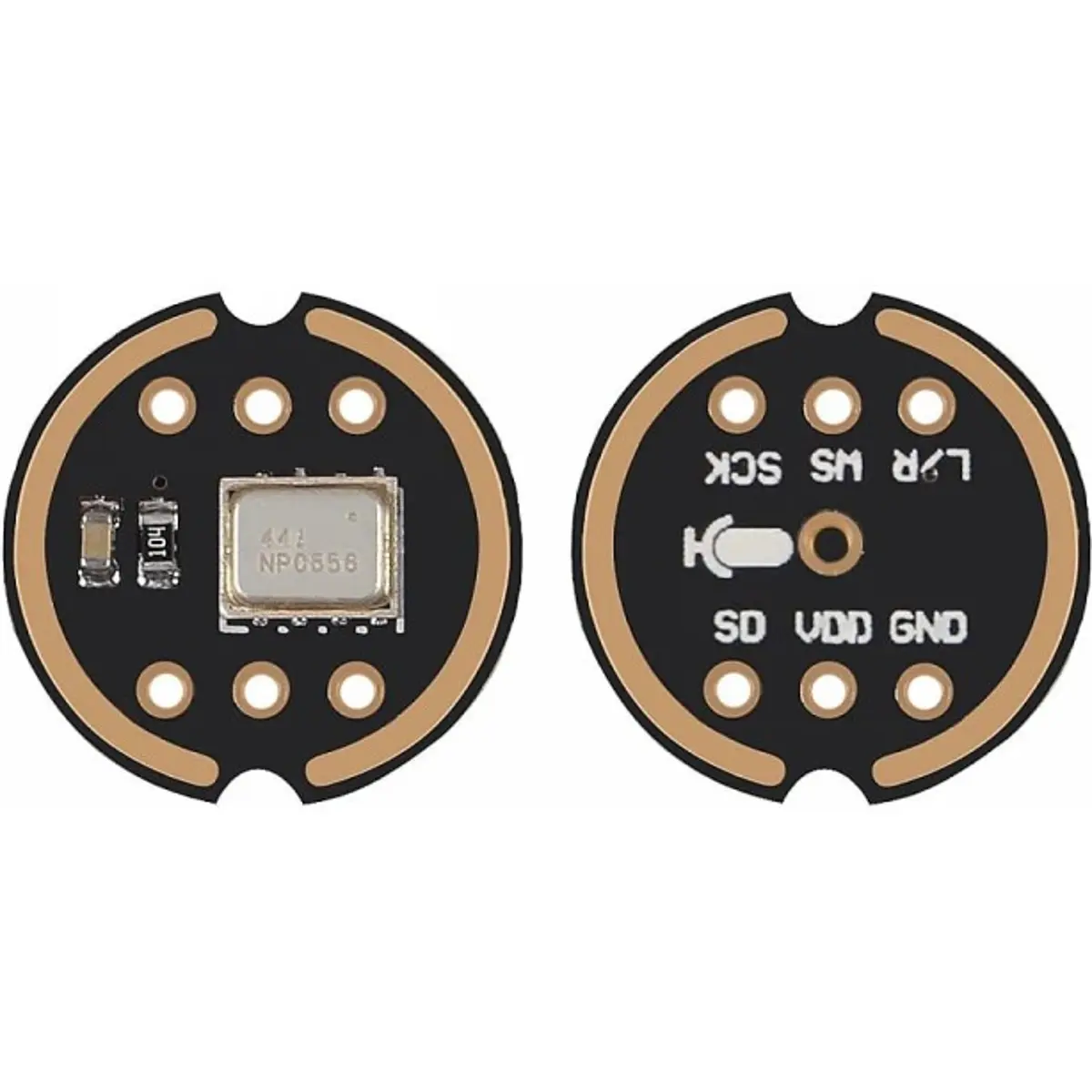

- Pinos:
- SCK: relógio de dados série (clock) da interface I2S
- WS: seleção de palavra de dados série (word select) da interface I2S
- L/R: seleção de canal esquerdo/direito
- VCC: alimentação de entrada, 1,8 V a 3,3 V
- GND: terra de alimentação
- VDD: alimentação de 3,3 V
- VDD: não utilizar 5 V
- GND: terra
- L/R: GND corresponde ao canal esquerdo ou direito
- WS: pino 22, relógio de seleção esquerda/direita
- SCK: pino 26, relógio série
- SD: pino 21, dados série
NOTAS
- Suporta ligação direta a DSPs e microcontroladores.
- Compatível com exemplos de ligação I2S para ESP32.
- No pino L/R: nível baixo faz o microfone emitir sinal no canal esquerdo da trama I2S; nível alto faz o microfone emitir sinal no canal direito.
