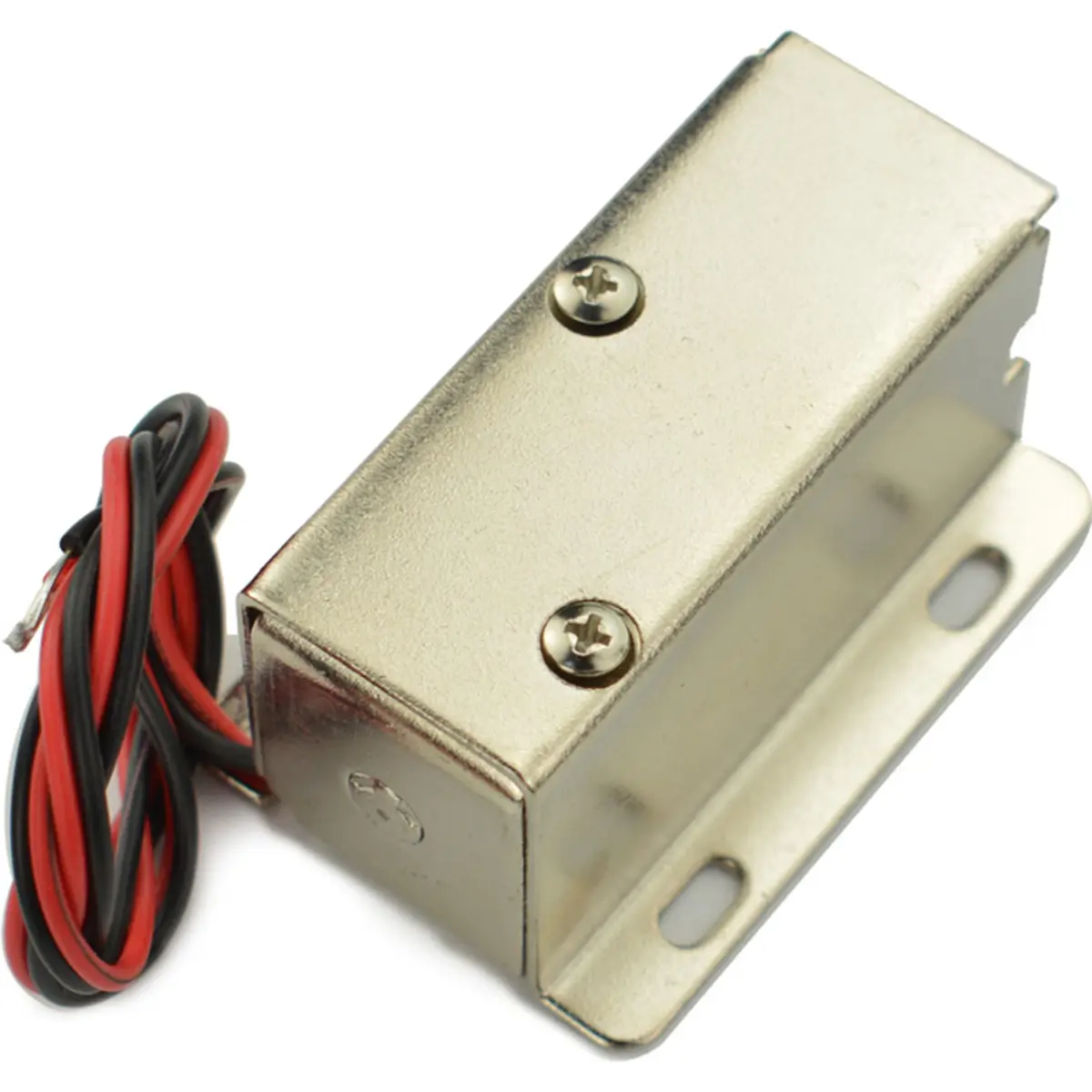

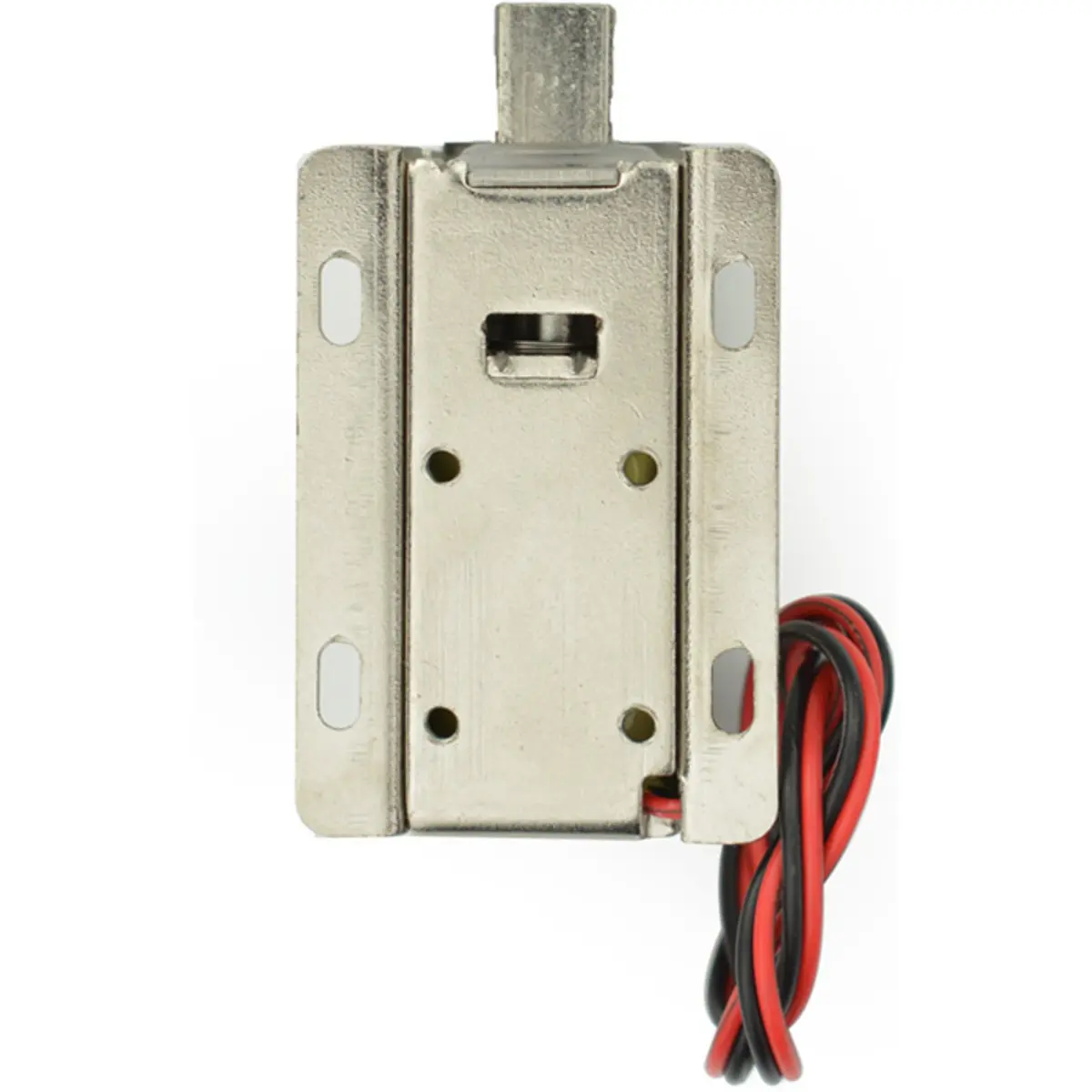

A Inclined Electromagnetic Lock (12V) é uma fechadura eletromagnética compacta e resistente, concebida para aplicações de controlo de acesso, automação e segurança. Com estrutura metálica niquelada, bobina em cobre puro e elemento de bloqueio orientável, adapta-se facilmente a diferentes tipos de portas, gavetas, armários, vitrinas ou equipamentos automatizados. O seu funcionamento é simples e eficiente: ao aplicar alimentação, o trinco retrai; ao desligar a alimentação, o trinco volta a projetar-se.
O elemento de bloqueio pode ser orientado/rodado para diferentes posições de montagem, permitindo maior flexibilidade na instalação. Pode ser facilmente integrada com módulos de relé, microcontroladores e sistemas de domótica, sendo ideal para projetos inteligentes e aplicações de bloqueio eletromecânico.
PRINCIPAIS CARACTERÍSTICAS
◆ Fechadura eletromagnética de 12V para controlo de acesso e automação

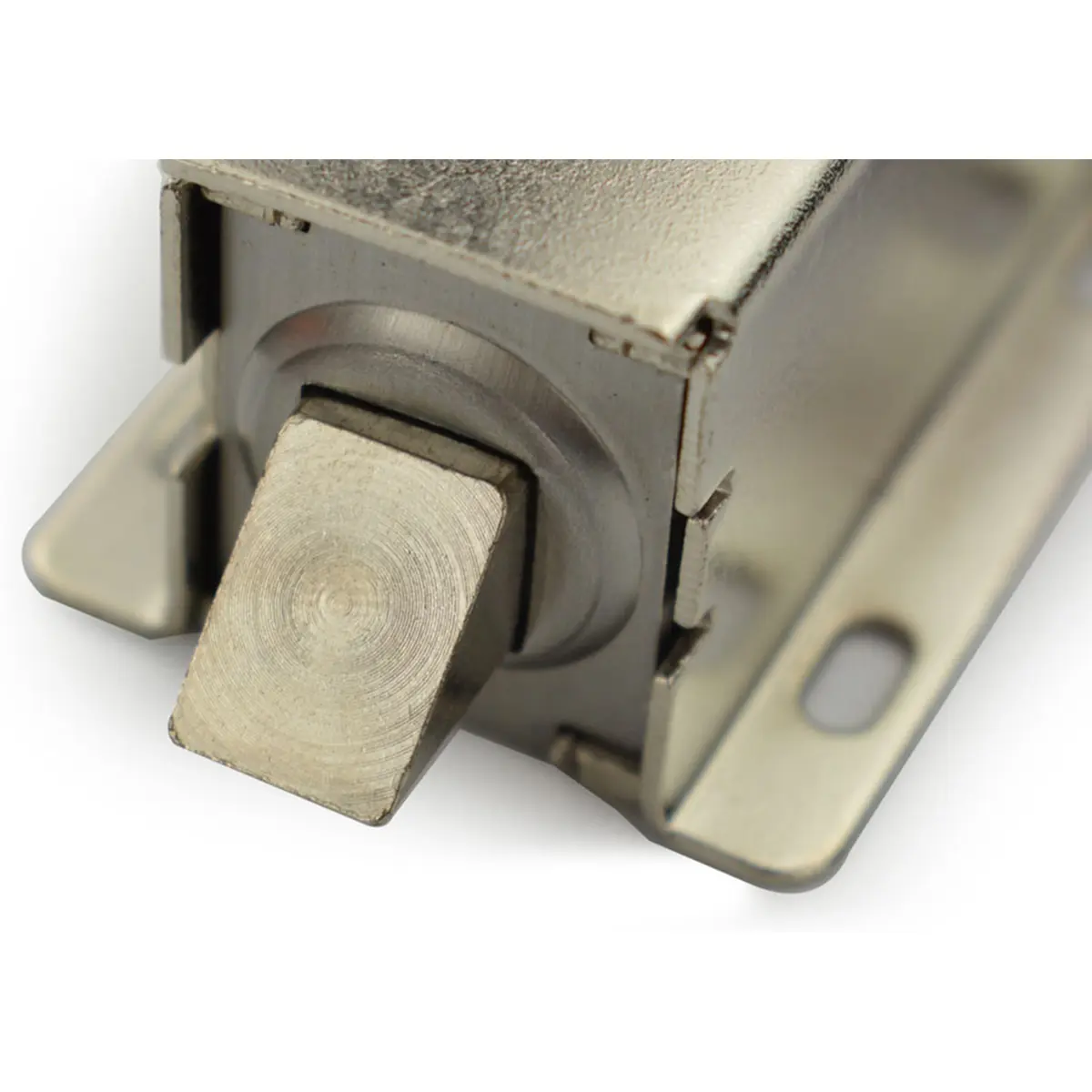

◆ Elemento de bloqueio orientável/rotativo para maior compatibilidade de instalação
◆ Funcionamento por alimentação elétrica: destranca ao ligar e tranca ao desligar
◆ Estrutura com revestimento de níquel sem eletrólise para maior resistência à corrosão
◆ Trinco e orifício de bloqueio em cobre puro, com movimento suave e fiável
◆ Boa resistência térmica e longa vida útil
◆ Compatível com módulos de relé e microcontroladores
◆ Indicada para gavetas, armários, vitrinas, máquinas de venda automática, estantes de armazenamento e equipamentos automatizados
ESPECIFICAÇÕES
• SKU: FIT0624
• Marca: DFRobot
• Modelo: Inclined Electromagnetic Lock (12V)
• Tensão de funcionamento: 12V
• Corrente de funcionamento: 0.4A
• Tempo de alimentação contínua: Ilimitado
• Curso do trinco: 10 mm
• Força de sucção: ≤ 1 N (0.1 kg)
• Princípio de funcionamento:
- Com alimentação ligada, o trinco retrai
- Com alimentação desligada, o trinco projeta-se
• Trinco orientável a 90°, 180° ou 270°
• Material:
- Estrutura: Revestimento niquelado
- Bobina: Cobre puro
• Dimensões: 55 x 23 x 28 mm / 2.17 x 0.91 x 1.10"
• Aplicações:
- Gavetas
- Armários de armazenamento
- Vitrinas
- Máquinas de venda automática
- Estantes de armazenamento
- Armários de arquivo
- Equipamentos automatizados
- Sistemas de domótica e segurança

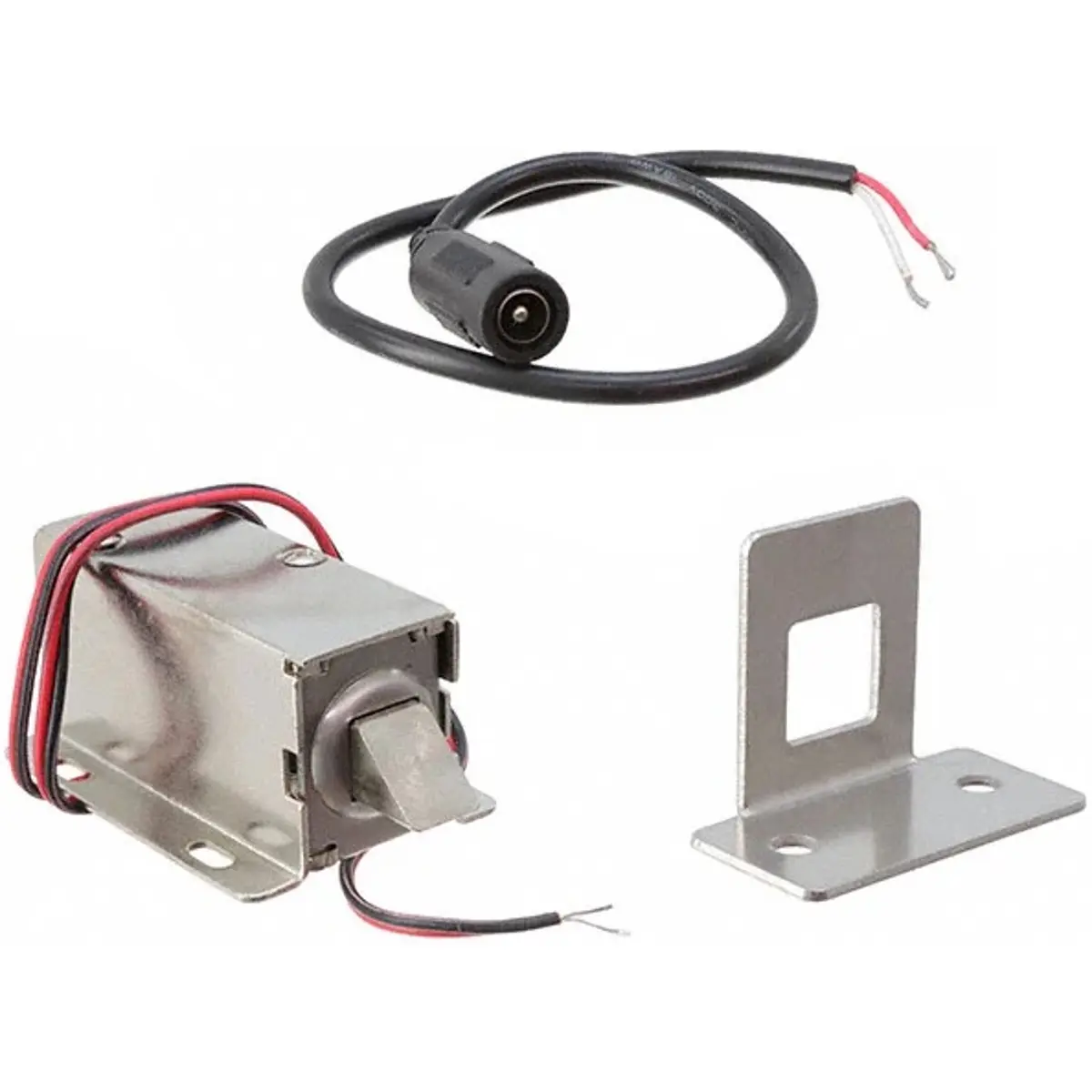

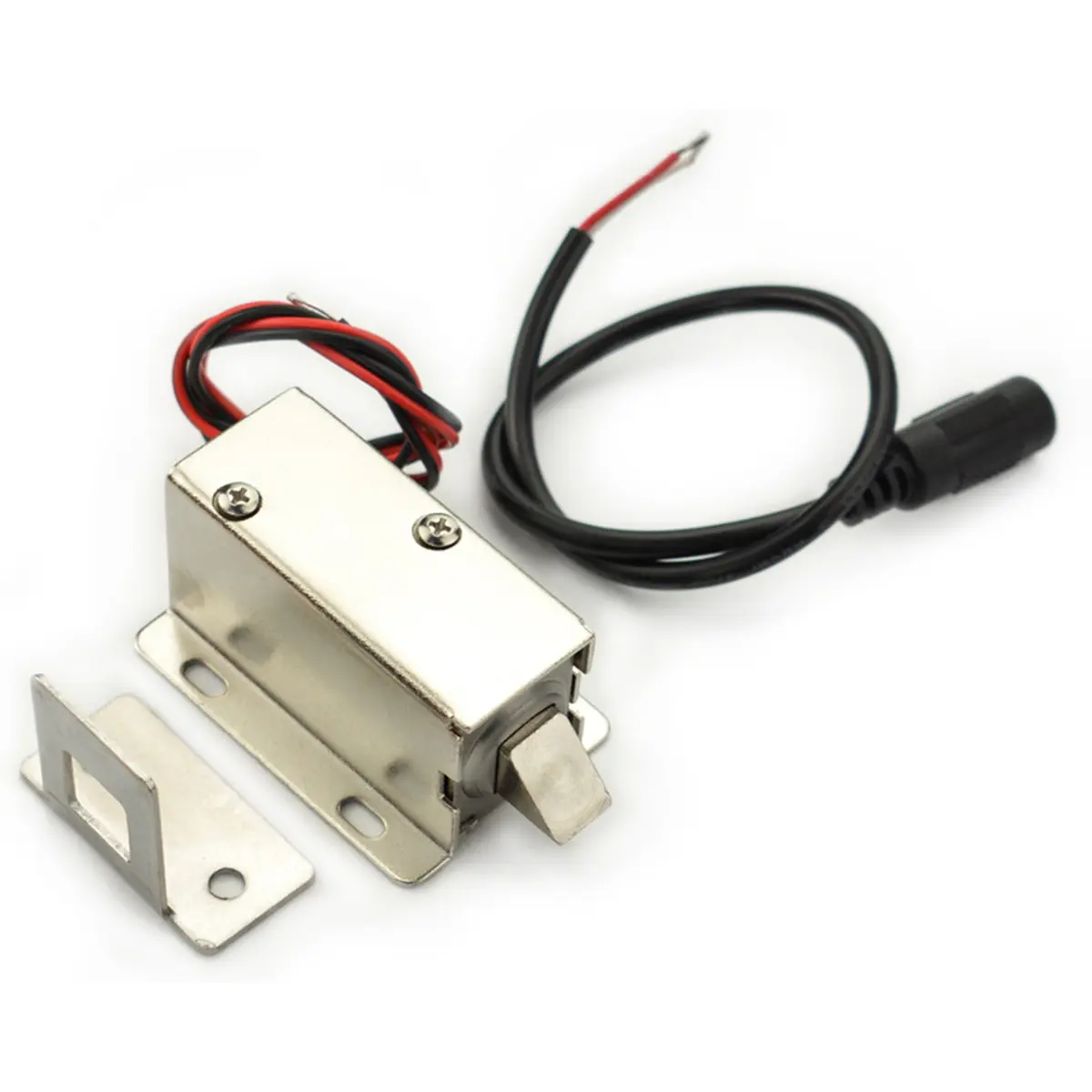

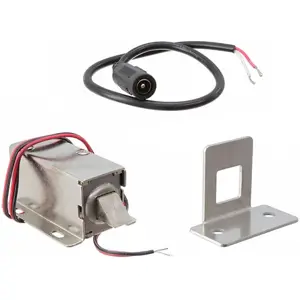

CONTEÚDO DA EMBALAGEM
• Fechadura Eletromagnética Inclinada 12V x1
• Conector terminal fêmea DC 2.1 mm x1
NOTAS
◆ A ligação é feita através de dois fios de controlo:
- Vermelho: positivo (+)
- Preto: negativo (-)
◆ Para utilização com microcontroladores, recomenda-se o controlo através de um módulo de relé adequado à corrente da fechadura.
⫸ Informação adicional (no site da DFRobot)
Esquema de ligação:
