Graças à interface Gravity, a ligação a placas como Arduino torna-se simples e rápida. A distância de deteção pode ser ajustada através do parafuso traseiro, permitindo adaptar o sensor a diferentes aplicações, desde robôs seguidores de parede até sistemas de ativação por proximidade.
PRINCIPAIS CARACTERÍSTICAS
◆ Sensor digital de proximidade por infravermelhos
◆ Distância de deteção ajustável entre 10 e 80 cm
◆ Ideal para robótica, automação, prototipagem e projetos interativos
◆ Saída digital simples para ligação direta a microcontroladores
◆ Interface Gravity para instalação rápida e organizada

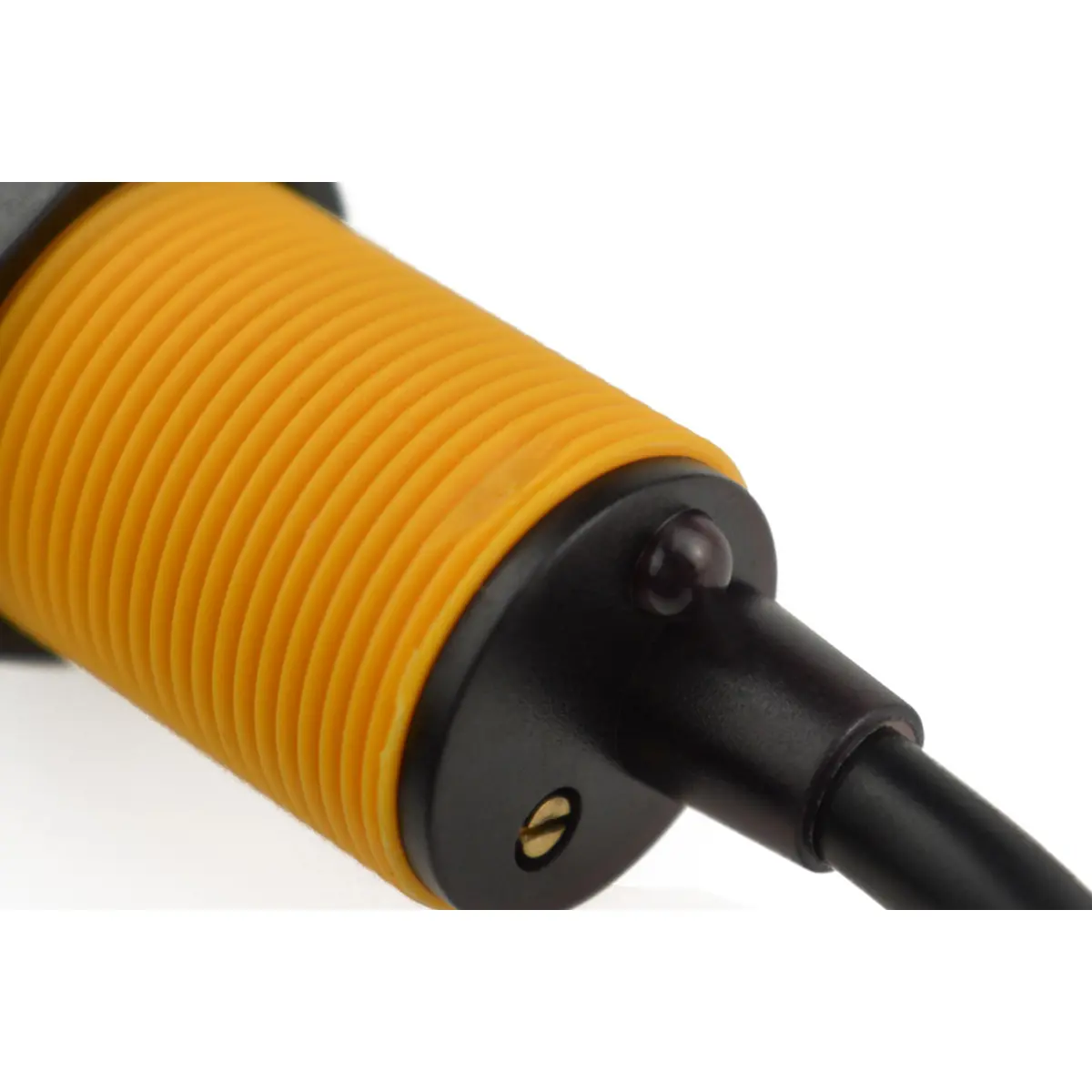

◆ Parafuso de ajuste traseiro para definição da distância de deteção
◆ LED vermelho traseiro para indicação do estado de deteção
◆ Formato compacto, fácil de montar em estruturas robóticas ou painéis
◆ Adequado sobretudo para utilização em ambientes interiores
ESPECIFICAÇÕES
• Modelo: DFRobot SEN0019
• Tipo de sensor: Sensor digital ajustável de proximidade por infravermelhos
• Tecnologia de deteção: Fotoelétrica por infravermelhos
• Tensão de alimentação: 5 V
• Corrente de funcionamento: <100 mA
• Distância de funcionamento recomendada: 10 a 80 cm
• Distância mínima de funcionamento: 3 cm
- Condição: Superfície preta não refletora
• Distância máxima de funcionamento: 90 cm
- Condição: Superfície branca plana e refletora
• Saída digital:
- 0: Obstáculo detetado
· Aproximadamente 0 V
- 1: Sem obstáculo detetado
· Aproximadamente 4 V
• Ligações:
- Castanho: +5 V
- Azul: GND
- Preto: Sinal
• Resistência pull-up recomendada: Aproximadamente 10 kΩ
• Interface: Gravity
• Dimensões: 45 mm x Ø18 mm
NOTAS
• A dimensão de 18 mm corresponde ao diâmetro do sensor.
• Este sensor é especialmente indicado para projetos em ambientes interiores.
• A utilização no exterior não é recomendada em locais com muita luz solar, pois a luz infravermelha faz parte do espetro natural da luz solar e pode afetar a deteção.
• Caso o LED acenda imediatamente ao ligar o sensor, deve ser verificada a polaridade da alimentação e confirmada a ausência de obstáculos à frente da sonda.
• Caso o LED não acenda ao ligar a alimentação, deve ser verificada a estabilidade da fonte de alimentação de 5 V ±2% e confirmado que a saída do sensor não está ligada a uma porta de saída do microcontrolador.
