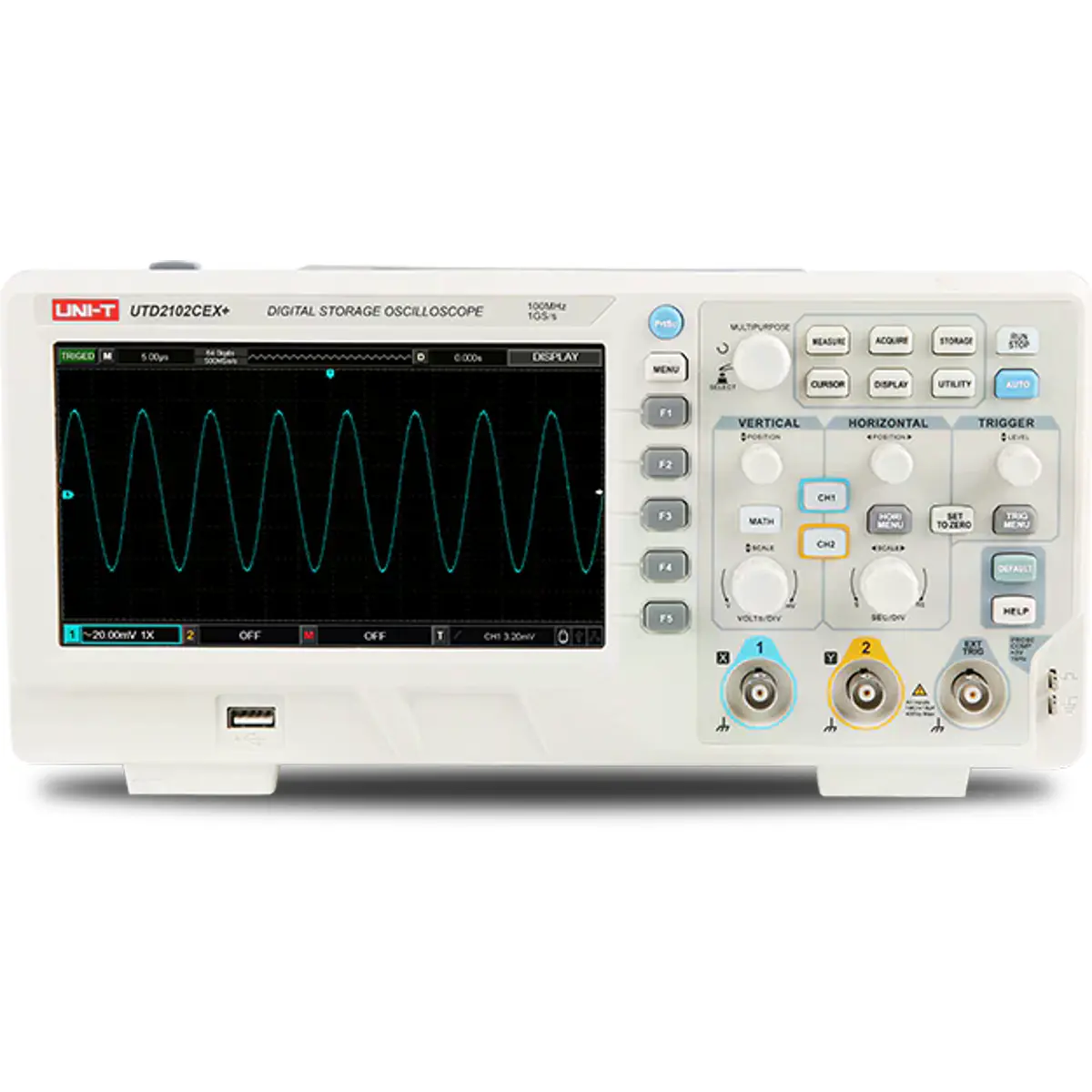

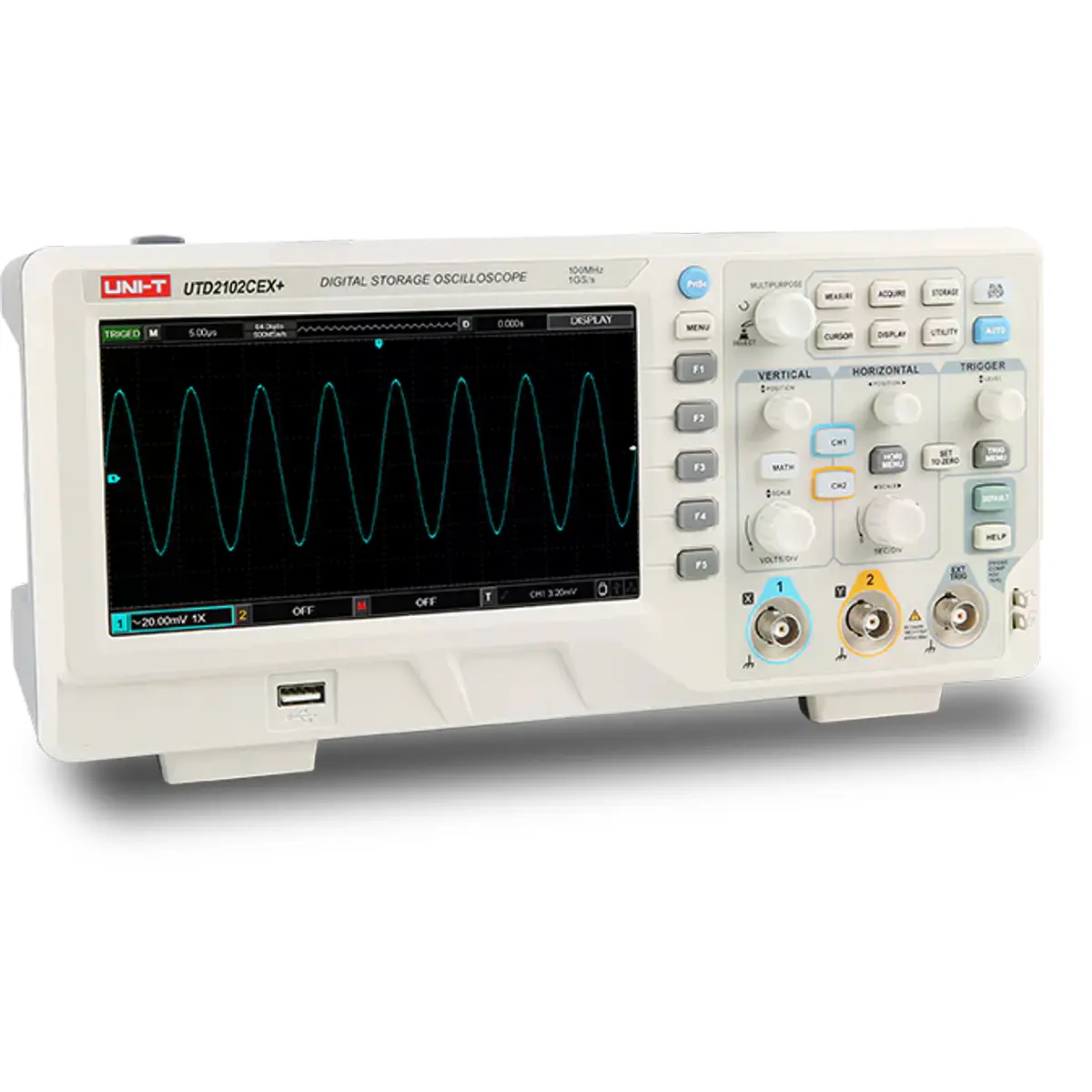

O UTD2102CEX+ é um osciloscópio digital de armazenamento (DSO) com 2 canais analógicos, banda passante de 100 MHz, taxa de amostragem em tempo real de 1 GSa/s e profundidade de memória de 64 kpts.
Equipado com um ecrã LCD TFT a cores de 7 polegadas, é um osciloscópio de bancada compacto e acessível, indicado para testes básicos de eletrónica, ensino e assistência técnica no terreno, disponibilizando medições automáticas, funções matemáticas e diversos modos de disparo para captura fiável de formas de onda.
PRINCIPAIS CARACTERÍSTICAS
- Banda passante de 100 MHz com 2 canais analógicos
- Taxa de amostragem em tempo real de 1 GSa/s
- Profundidade de memória de 64 kpts
- Ecrã LCD TFT a cores de 7 polegadas
- Taxa de captura de forma de onda de 5.000 wfms/s
- Tempo de subida ≤3,5 ns
- Medições automáticas de múltiplos parâmetros da forma de onda
- Funções matemáticas: adição, subtração e FFT
- Conetividade USB para transferência de dados e capturas de ecrã
ESPECIFICAÇÕES
- Modelo: UTD2102CEX+
- Tipo de osciloscópio: digital de armazenamento (DSO)
- Banda passante: 100 MHz
- Número de canais: 2 (analógicos)
- Taxa de amostragem em tempo real: 1 GSa/s
- Profundidade de memória: 64 kpts
- Taxa de captura de forma de onda: 5.000 wfms/s
- Tempo de subida: ≤3,5 ns
- Ecrã: LCD TFT a cores, 7 polegadas
- Impedância de entrada: 1 MΩ ±2%, 18 pF ±3 pF (aprox.)
- Sensibilidade de entrada: 1 mV/div ~ 20 V/div
- Tensão máxima de entrada: 400 V
- Acoplamento de entrada: AC, DC, GND (massa)
- Base de tempo: 2 ns ~ 50 s/div
- Modos de disparo:
- Flanco ascendente
- Flanco descendente
- Largura de impulso
- Alternado
- Interface: USB
- Gerador de forma de onda integrado: não
- Painel lógico (logic pod): não incluído
- Ecrã tátil: não
- Alimentação: 100~240V AC
- Dimensões do produto: 306 × 138 × 124 mm
- Peso: 2,5 kg

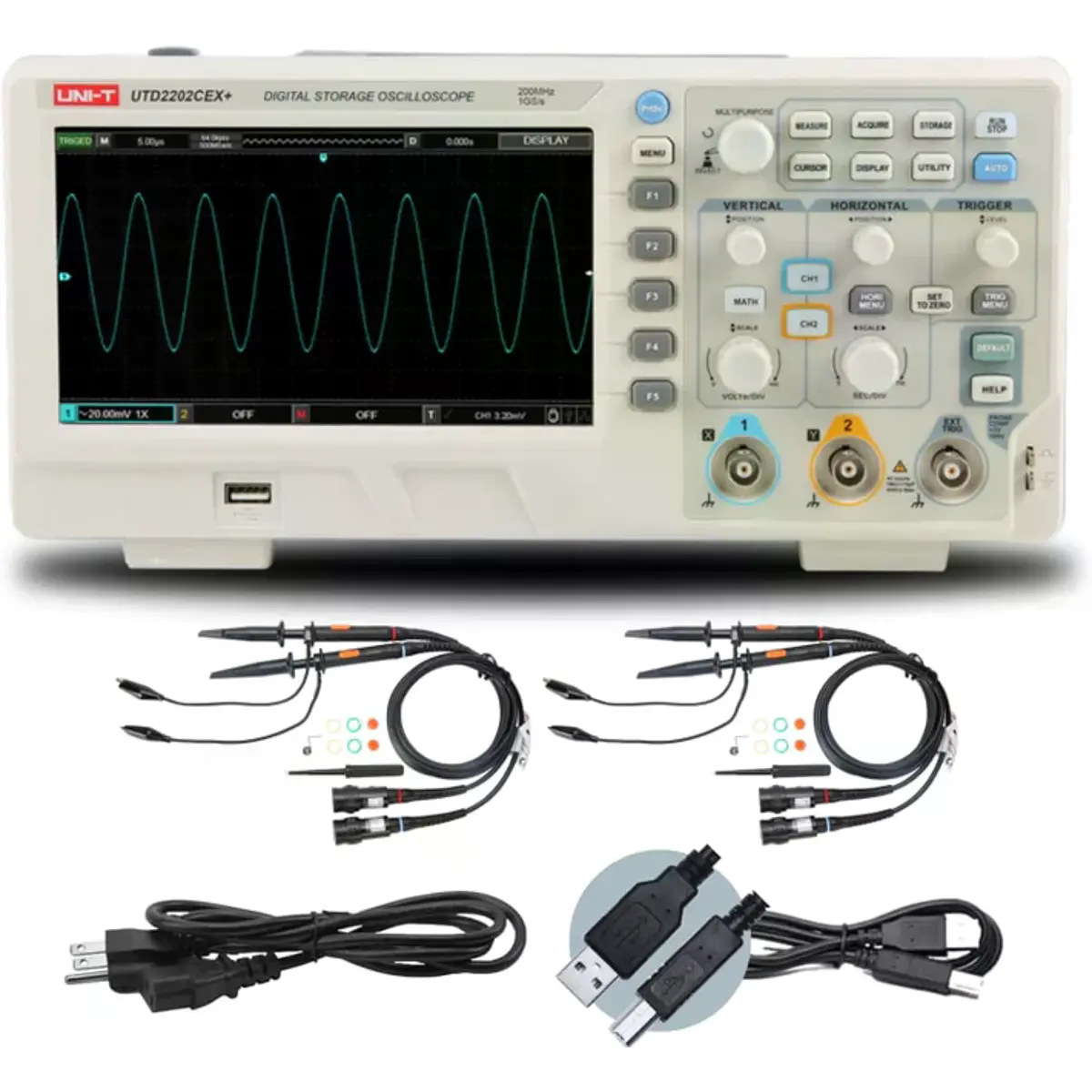

CONTEÚDO DA EMBALAGEM
- Cabo de alimentação ×1
- Cabo USB ×1
- Sondas de osciloscópio:
- sondas UT-P04 (100 MHz, comutável 1×/10×) ×2
