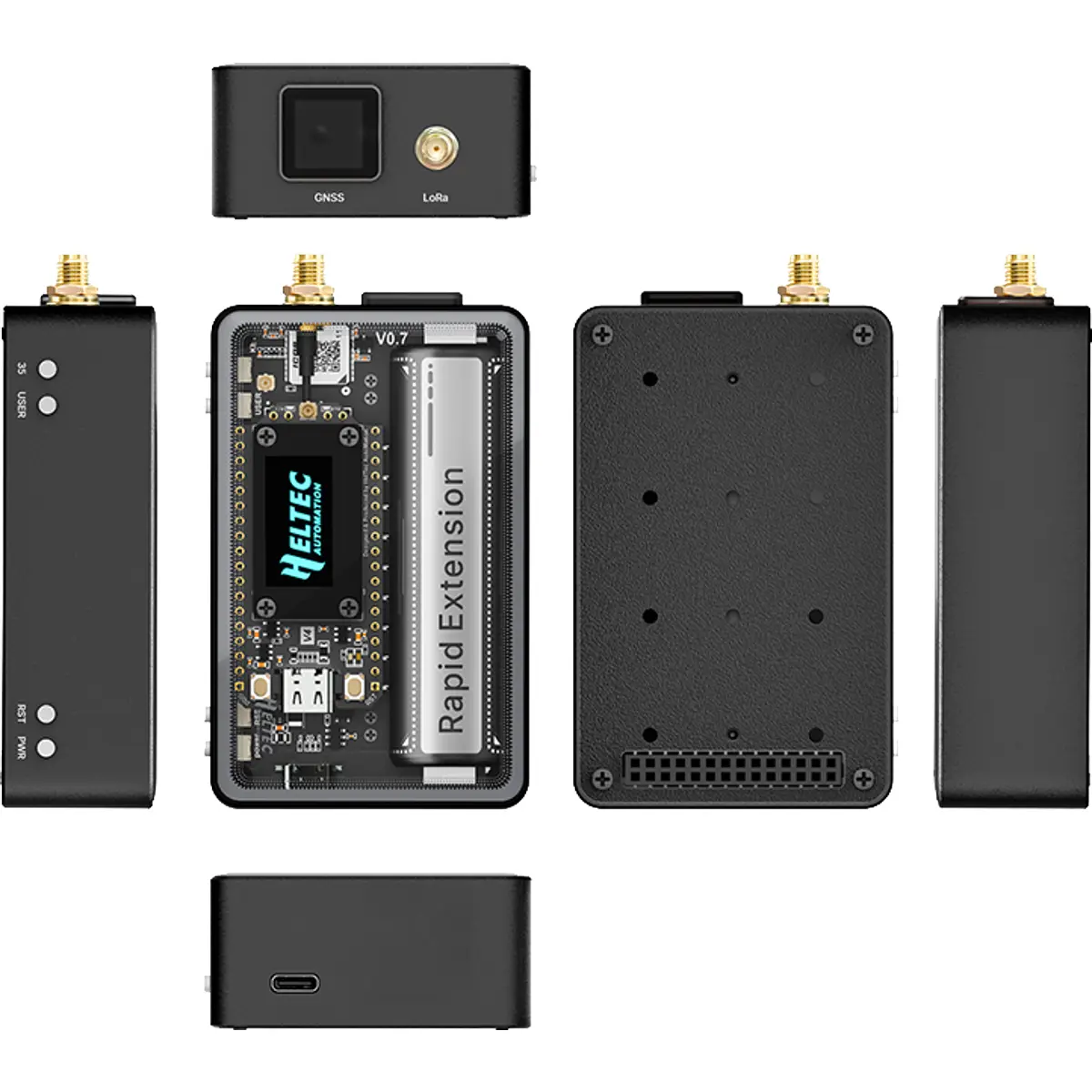

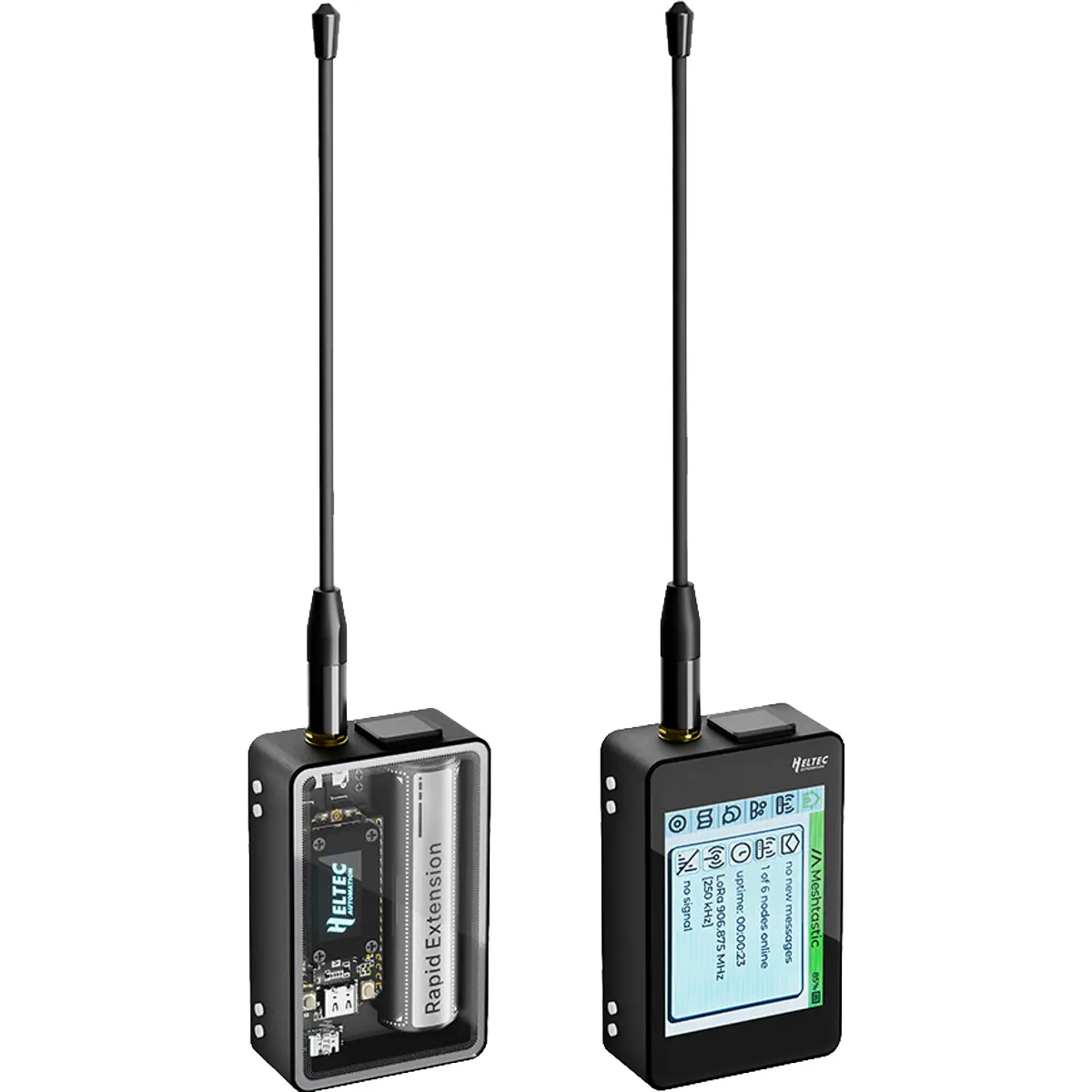

O WiFi LoRa 32 Expansion Kit é um conjunto abrangente e modular, especificamente concebido para a série WiFi LoRa 32.
Este ecossistema inclui caixas de proteção robustas, placas de suporte de expansão e módulos de sensores, permitindo uma personalização avançada através da plataforma MQB.
Com uma construção premium que combina vidro temperado e liga de alumínio, este kit transforma a sua placa de desenvolvimento num dispositivo final sofisticado, ideal para aplicações que exigem interface tátil, geolocalização e elevada durabilidade.
PRINCIPAIS CARACTERÍSTICAS
✅ Construção premium com cobertura frontal em vidro temperado e lateral em liga de alumínio.
✅ Interface de utilizador avançada com ecrã tátil de alta resolução.
✅ Sensor acelerómetro triaxial DA217 integrado para deteção de movimento.
✅ Módulo GNSS (Quectel L76K) para posicionamento global.
✅ Conetividade robusta com socket de antena SMA fêmea e expansão B2B.
✅ Compatibilidade total com baterias de iões de lítio 18650 flat-top.
ESPECIFICAÇÕES DO LoRa 32 (V4.3.1) + KIT EXPANSÃO
• Núcleo de Processamento e Memória
⠀⠀- Microcontrolador
⠀⠀⠀⠀· ESP32-S3R2 (Xtensa® 32-bit LX7 dual core)
⠀⠀- Armazenamento Flash
⠀⠀⠀⠀· 16MB (Externa)
⠀⠀- Memória RAM
⠀⠀⠀⠀· 2MB PSRAM + 512KB SRAM + 16KB RTC SRAM
• Comunicação e RF
⠀⠀- LoRa
⠀⠀⠀⠀· Chip SX1262
⠀⠀⠀⠀· Potência Máxima: 28 ±1 dBm (High-power) / 21 ±1 dBm (Low-power)
⠀⠀⠀⠀· Sensibilidade: -137dBm @SF12
⠀⠀- Conetividade Sem Fios
⠀⠀⠀⠀· Wi-Fi 802.11 b/g/n + Bluetooth 5 (LE) / Mesh
⠀⠀- Interfaces de Antena
⠀⠀⠀⠀· SMA Fêmea (via Kit de Expansão) e IPEX 1.0 (onboard)
• Interface e Sensores
⠀⠀- Display e Touch
⠀⠀⠀⠀· Ecrã tátil com resolução 320*240
⠀⠀- Sensores de Movimento
⠀⠀⠀⠀· Acelerómetro Triaxial DA217
⠀⠀- Localização
⠀⠀⠀⠀· Módulo GNSS Quectel L76K
• Alimentação e Gestão Térmica
⠀⠀- Bateria Suportada
⠀⠀⠀⠀· 18650 Li-Ion Flat-top (2800mAh recomendada)
⠀⠀- Interfaces de Carga
⠀⠀⠀⠀· USB Tipo-C; Interface Solar 1.25-2 pinos
⠀⠀- Consumo em Espera (Deep Sleep)
⠀⠀⠀⠀· Inferior a 20μA (apenas placa V4)
• Estrutura Física
⠀⠀- Materiais da Caixa
⠀⠀⠀⠀· Alumínio (laterais), Vidro Temperado (frente), Policarbonato (traseira)
⠀⠀- Dimensões Totais
⠀⠀⠀⠀· 52 x 52 x 15 mm
⠀⠀- Peso
⠀⠀⠀⠀· 200g (sem bateria)
Notas:
-
NÃO ligue o dispositivo à alimentação (USB ou Bateria) sem a antena devidamente conectada. A operação sem antena causa o fenómeno de VSWR
(Voltage Standing Wave Ratio), onde a energia de transmissão é refletida de volta para o chip SX1262. Este erro pode resultar na degradação do
alcance do rádio ou no dano do amplificador de potência (PA) do componente.
A versão 4.3 deste Kit requer que seja instalado a versão mais recente do firmware para funcionar correctamente:
