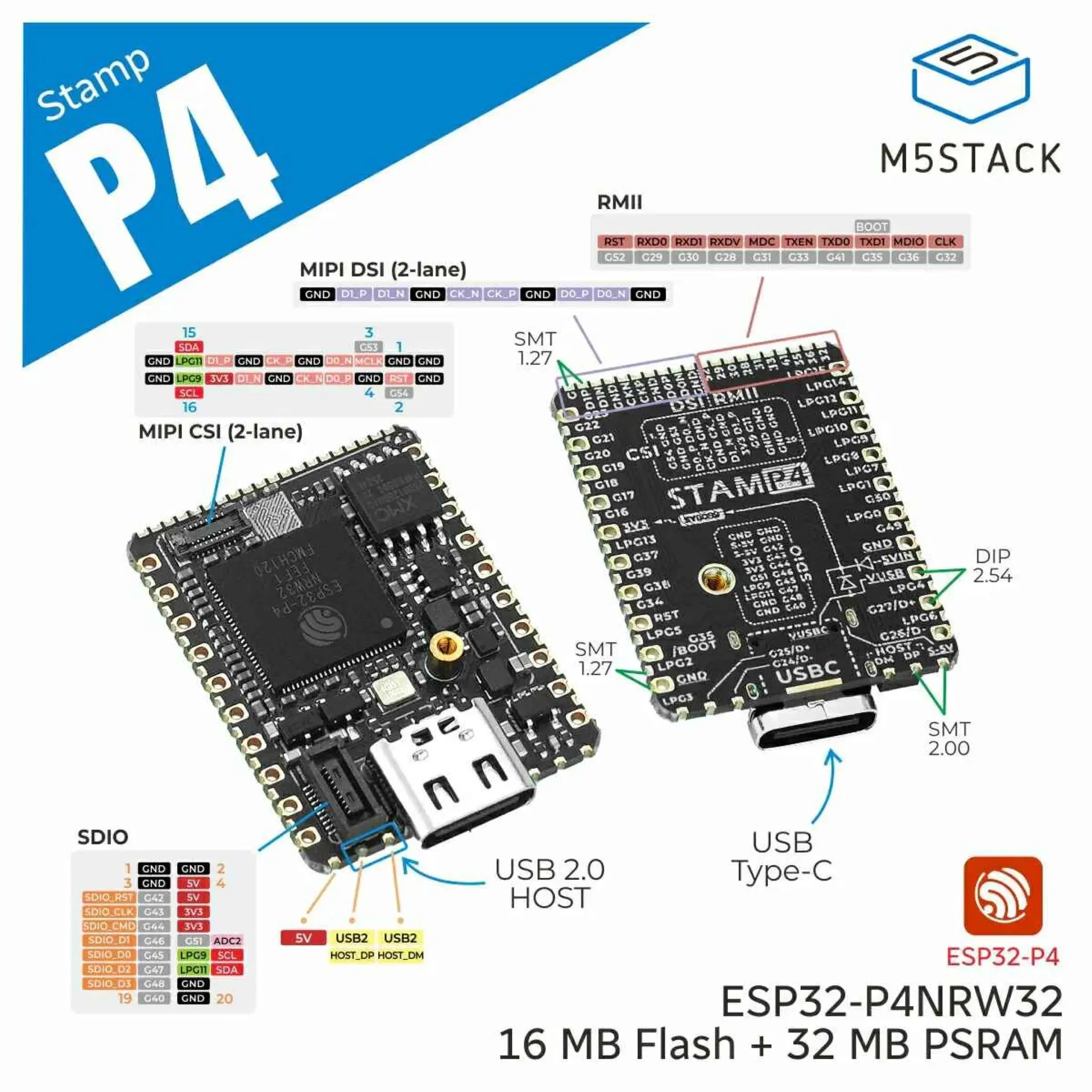

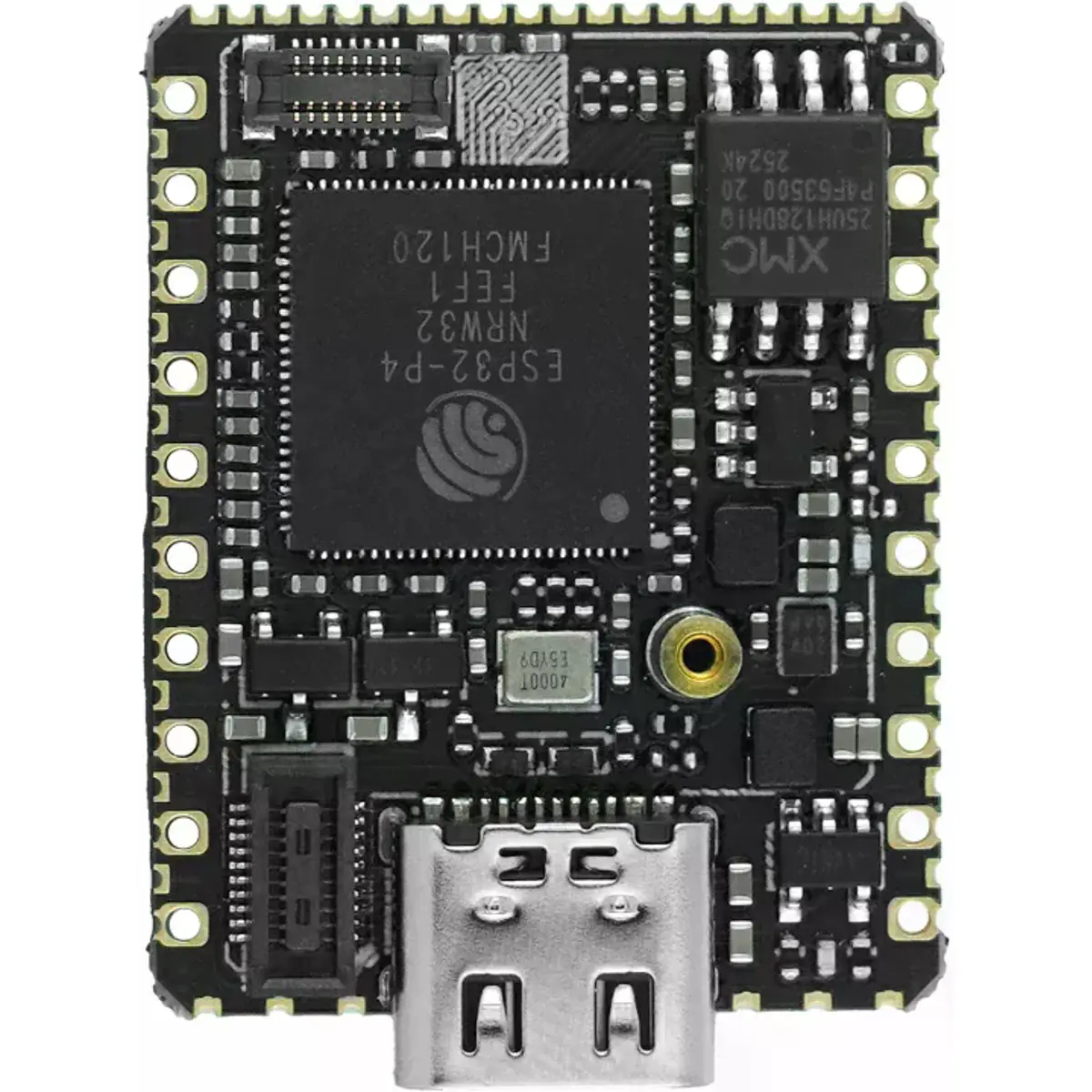

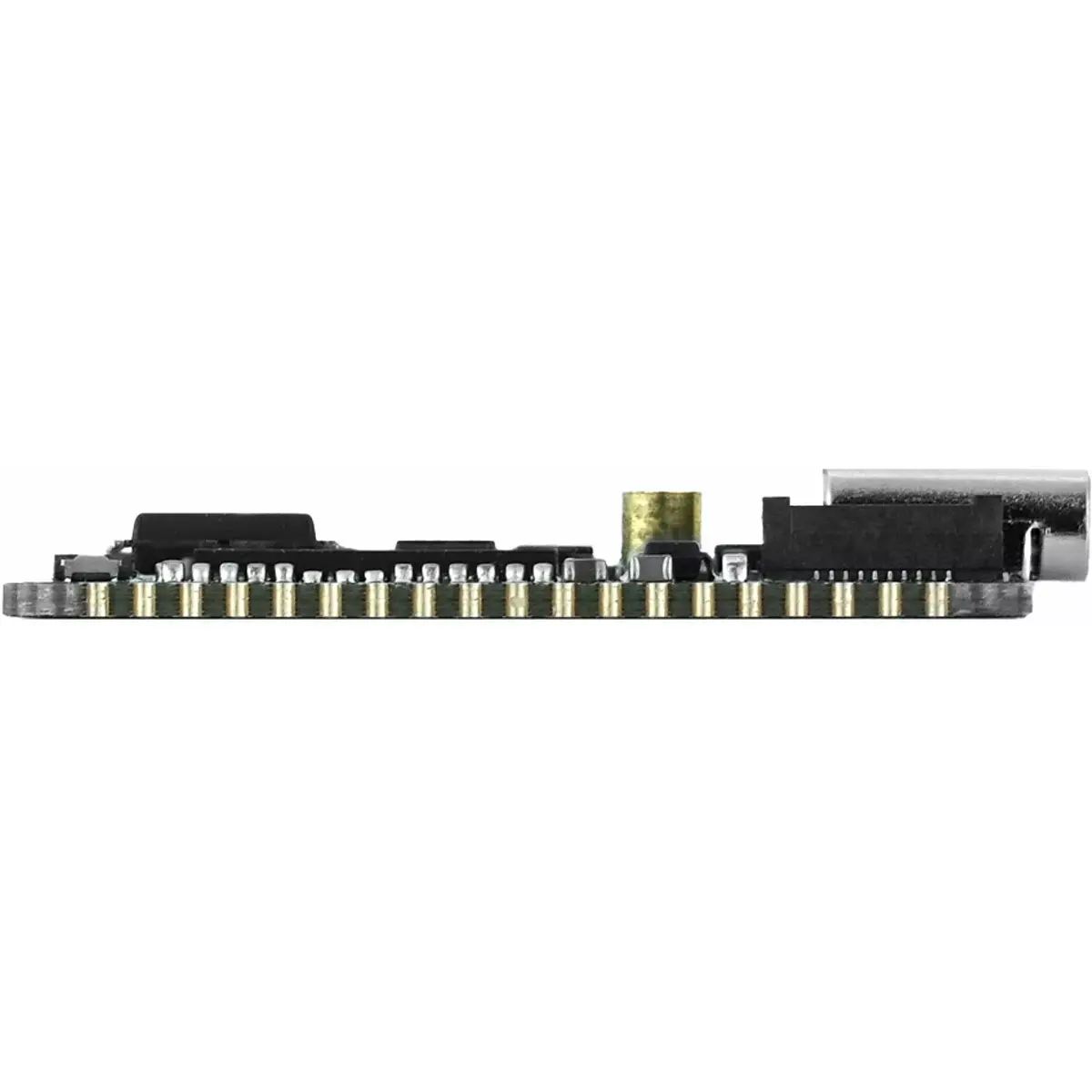

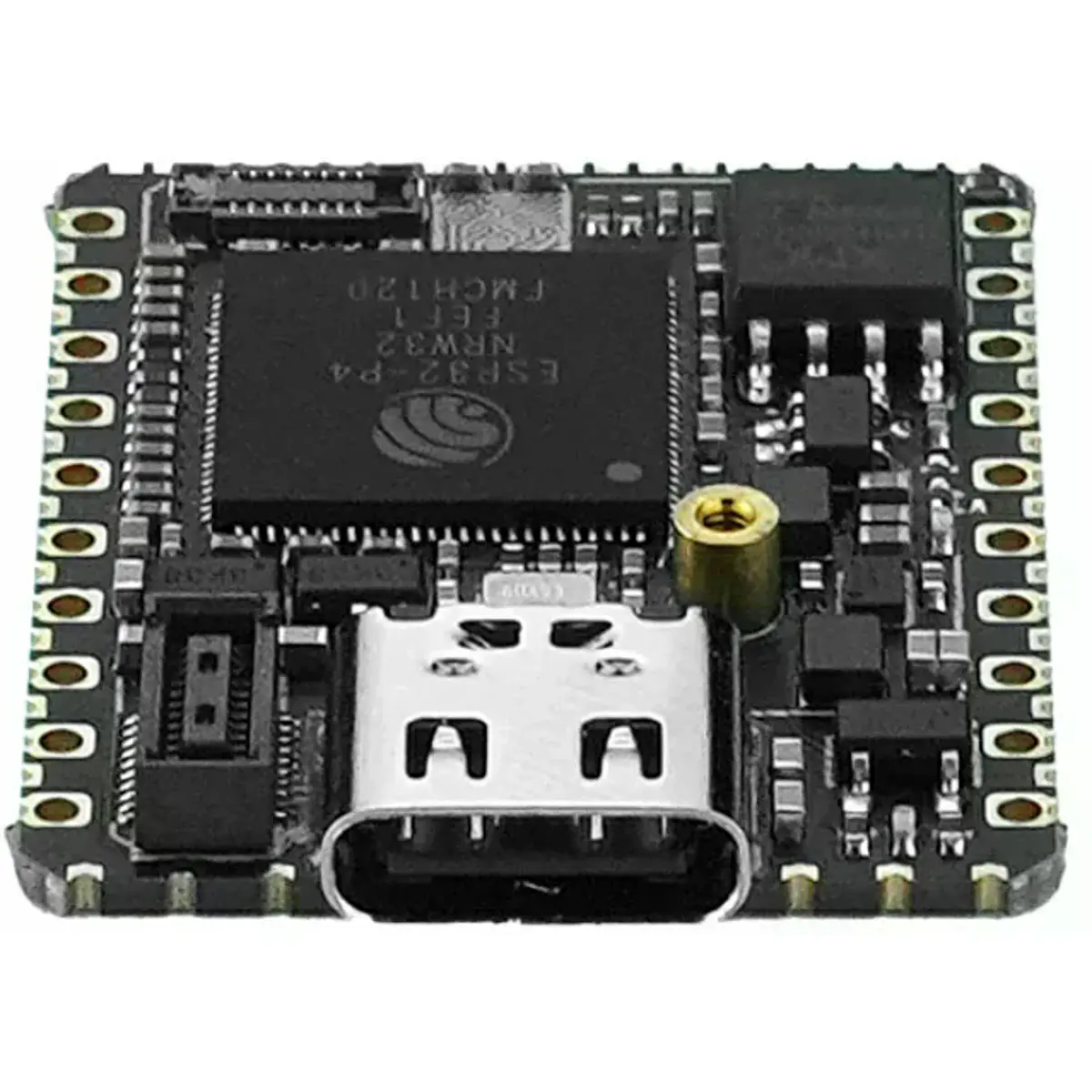

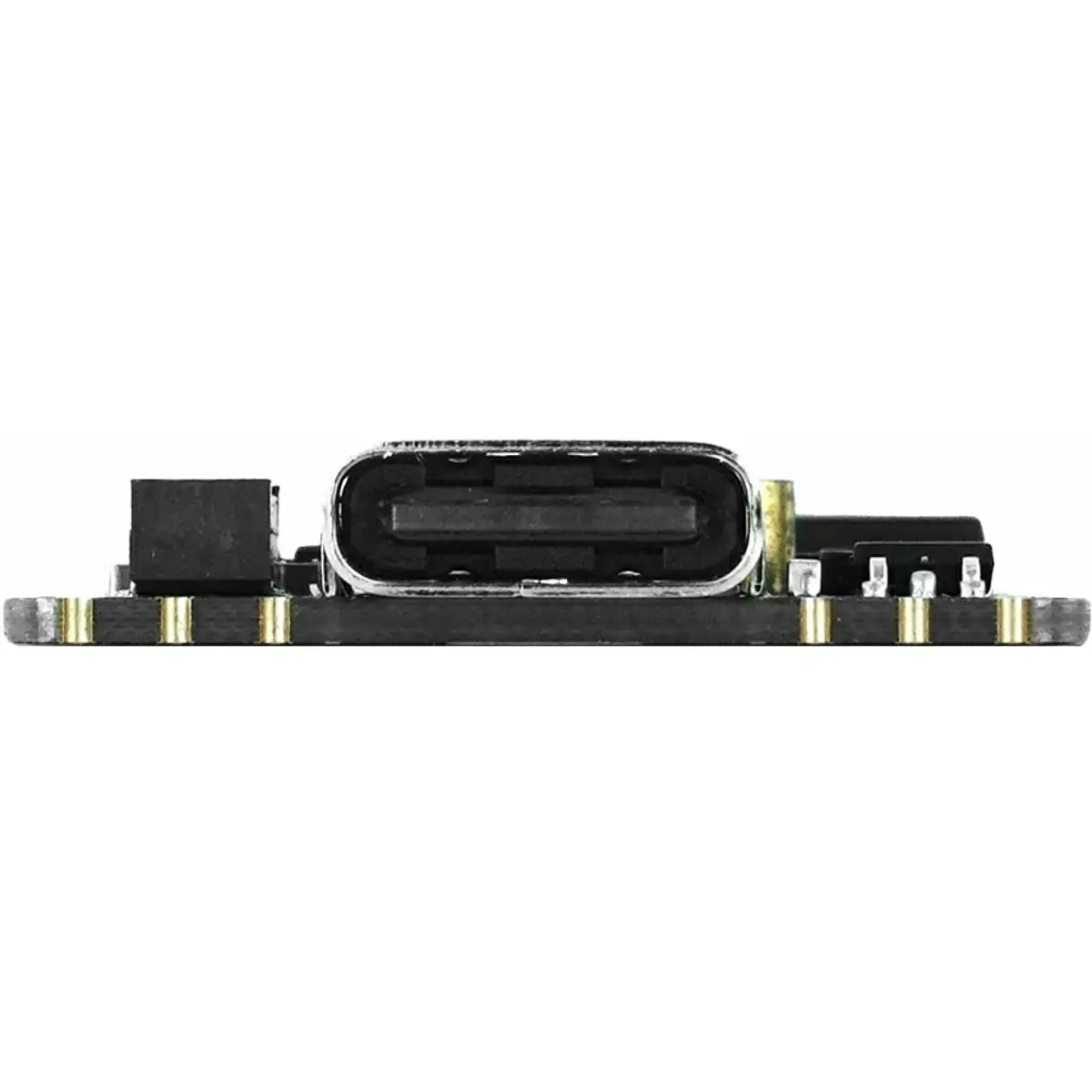

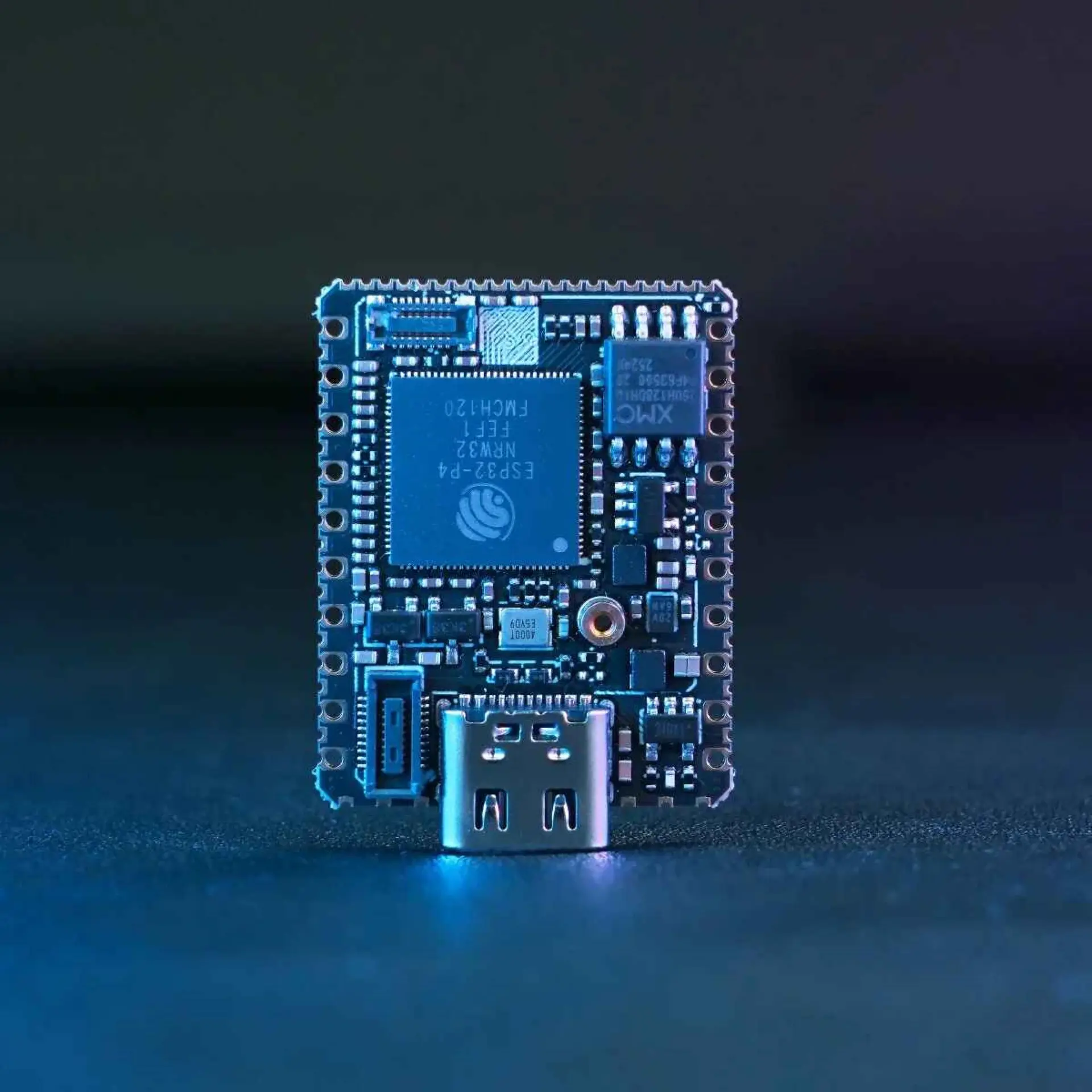

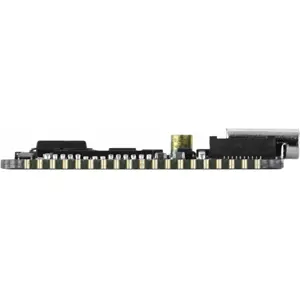

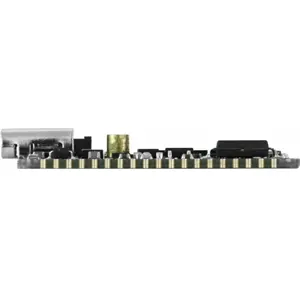

O Stamp-P4 é um módulo embebido de alto desempenho baseado no ESP32-P4NRW32, concebido para aplicações exigentes de processamento gráfico, interfaces HMI, aquisição visual e computação na periferia. Com processador RISC-V dual-core a 360 MHz, coprocessador de baixo consumo, 16 MB de Flash e 32 MB de PSRAM, oferece uma base compacta e versátil para desenvolvimento de soluções inteligentes com vídeo, ecrã, rede e múltiplas interfaces de expansão.
Graças ao suporte para MIPI-CSI, MIPI-DSI, USB 2.0 OTG HS, Ethernet/RMII, SDIO e GPIO, o Stamp-P4 adapta-se facilmente a projetos de automação, visão, edge AI e controlo industrial. O formato compacto com opções de montagem SMT, DIP ou ligação por fios facilita a integração em protótipos e produtos finais, mantendo compatibilidade com plataformas de desenvolvimento como UiFlow2, Arduino IDE, ESP-IDF e PlatformIO.
PRINCIPAIS CARACTERÍSTICAS
◆ Módulo embebido de alto desempenho baseado no SoC ESP32-P4NRW32
◆ Processador RISC-V dual-core de 32 bits a 360 MHz, com coprocessador RISC-V de baixo consumo a 40 MHz
◆ 16 MB de memória Flash e 32 MB de PSRAM para aplicações mais exigentes
◆ Conjunto de instruções vetoriais AI, adequado para reconhecimento e processamento de dados na periferia
◆ Interface MIPI-CSI de 2 vias para ligação de câmaras
◆ Interface MIPI-DSI de 2 vias para ecrãs de alta definição
◆ Suporte para processamento multimédia com codificador H.264 por hardware, ISP e acelerador PPA
◆ Interfaces de expansão SDIO e RMII Ethernet para comunicação e periféricos de alta velocidade
◆ USB 2.0 OTG HS para ligação e desenvolvimento através de USB
◆ Proteção contra sobretensão integrada na entrada USB, com suporte para proteção acima de 6 V
◆ Formato compacto com opções de montagem SMT, DIP ou ligação por fios
◆ Compatível com UiFlow2, Arduino IDE, ESP-IDF e PlatformIO
◆ Adequado para smart home, interfaces homem-máquina industriais, nós de aquisição visual e dispositivos de edge computing
ESPECIFICAÇÕES
• SoC: ESP32-P4NRW32
• Processador:
- Principal:
· RISC-V de 32 bits, dual-core, até 360 MHz
- Coprocessador de baixo consumo:
· RISC-V de 32 bits, single-core, até 40 MHz
• Memória:
- Flash: 16 MB
- PSRAM: 32 MB
• Conversor DC-DC: SY8089AAAC
• Proteção contra sobretensão: AW32901FCR, com suporte para proteção de entrada acima de 6 V
• Tensão de entrada: DC 5 V
• Consumo:
- Funcionamento em placa simples: 5 V @ 30.76 mA
- Sono profundo:
· 5 V @ 360.84 µA
· 3.3 V @ 343.90 µA
• Interfaces do módulo:
- USB
- UART
- I2C
- RMII
- GPIO
- MIPI-CSI
- MIPI-DSI

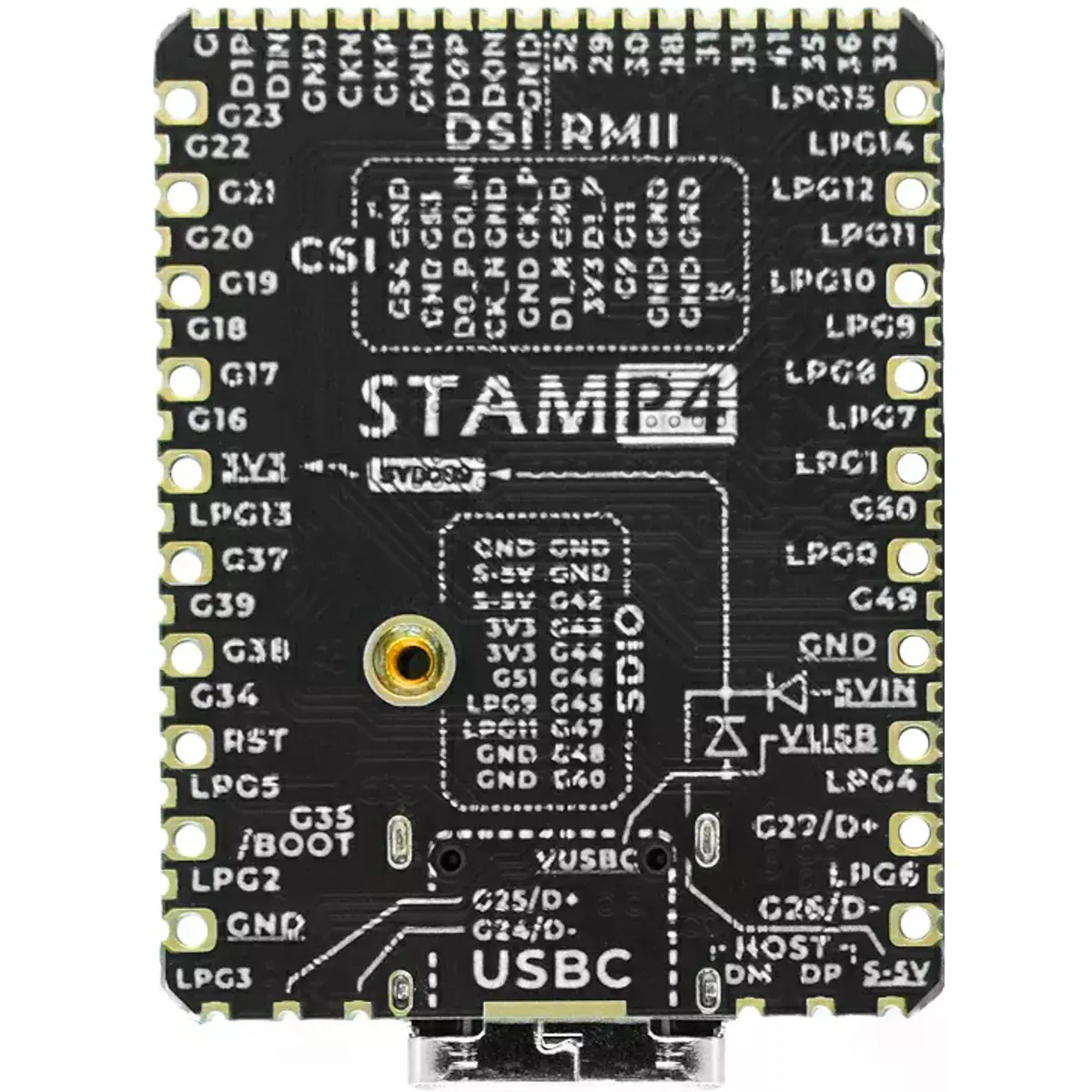

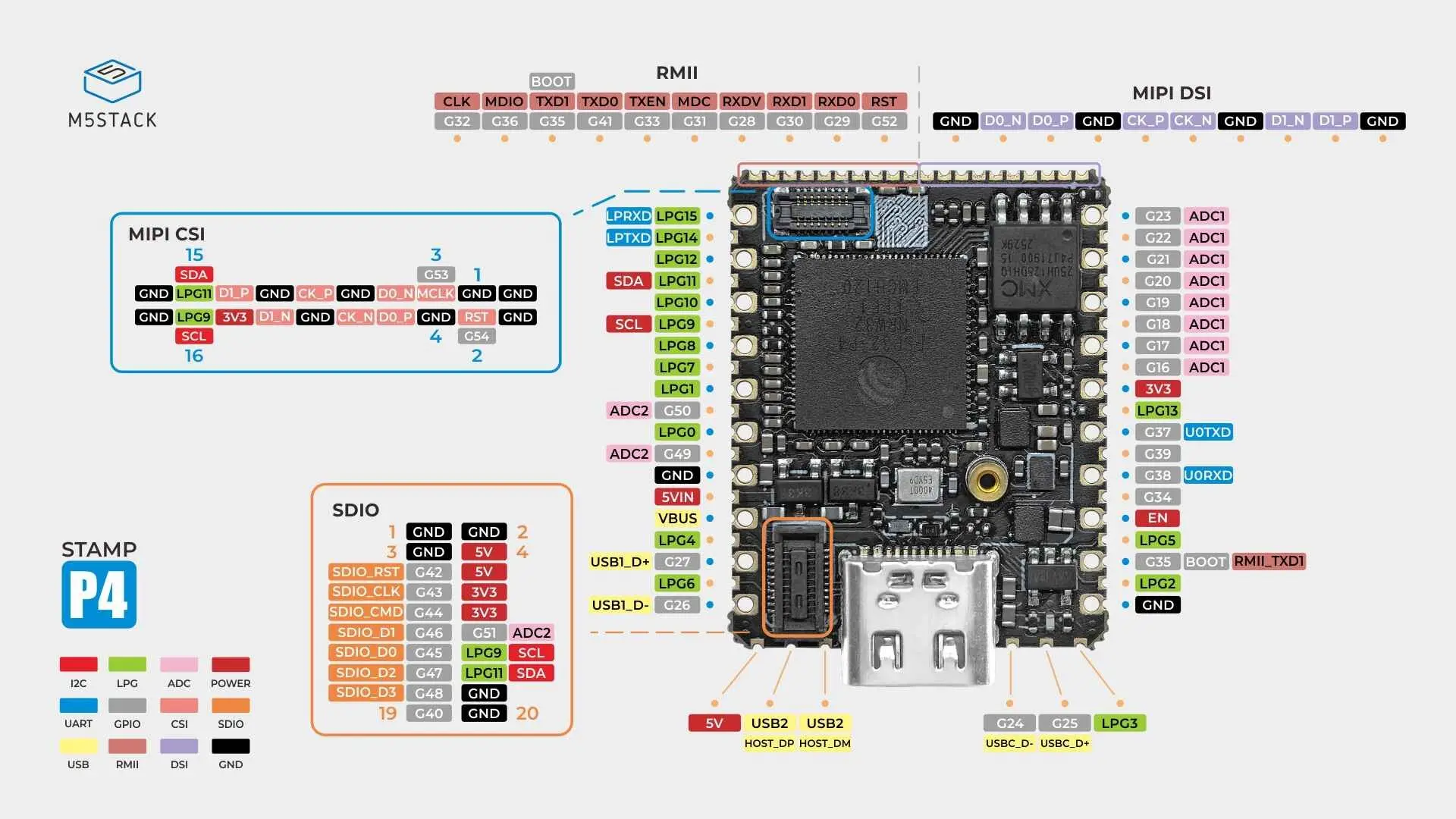

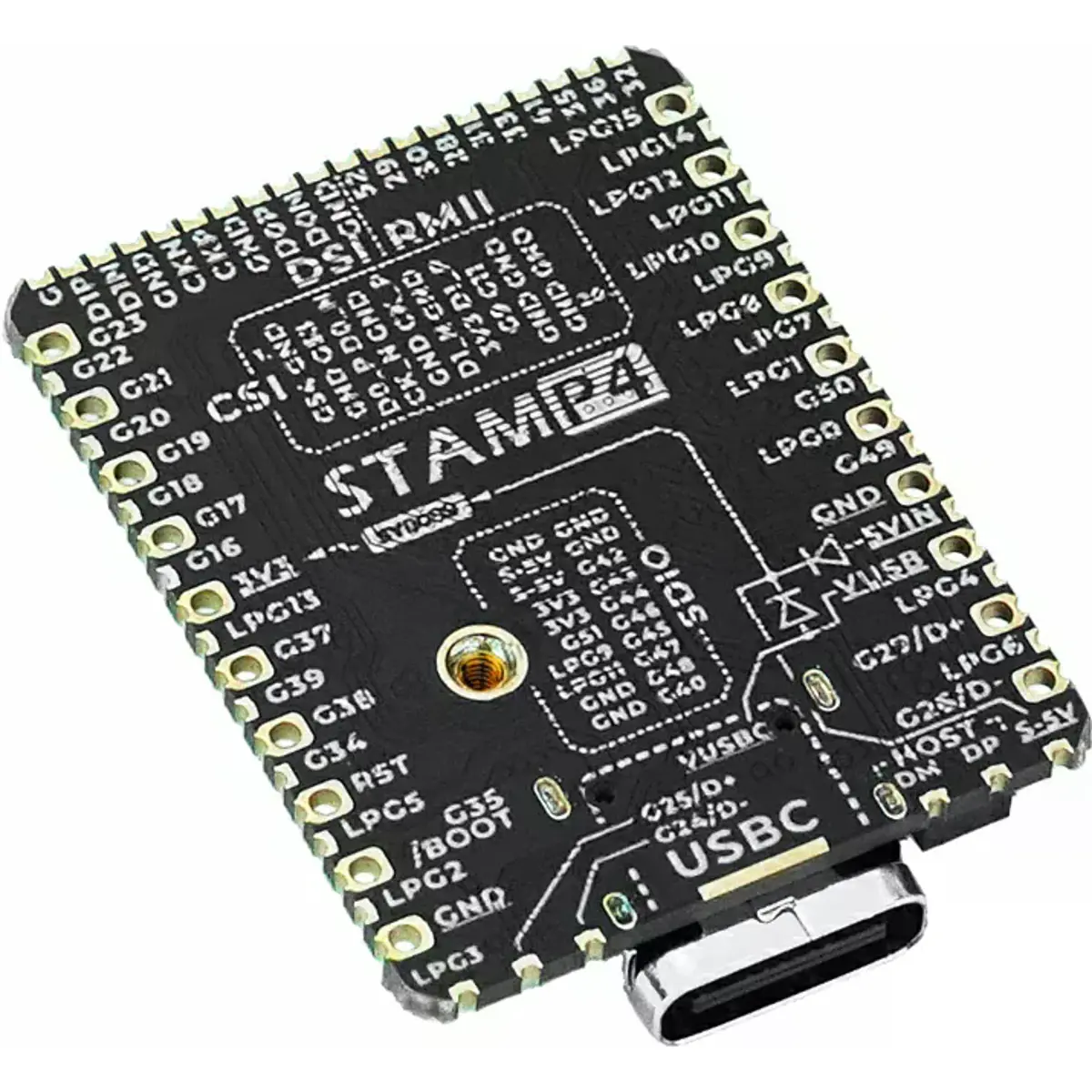

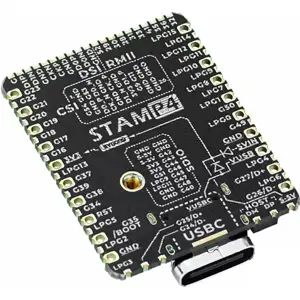

• GPIO:
- Total: 44 GPIO
- Pinos disponíveis:
· G0 a G39
· G41, G49, G50, G52
• Interface MIPI-CSI:
- Tipo: 2 vias
- Aplicação: ligação de câmara
• Interface MIPI-DSI:
- Tipo: 2 vias
- Aplicação: ligação de ecrã
• USB Host: USB2 OTG D+/D-
• Interfaces de expansão BTB:
- SDIO
- MIPI-CSI de 2 vias
• Especificação dos conectores BTB:
- MIPI-CSI: AXE516127D
- SDIO: HC-PBB40C-20DS-0.4V-2.5-02
• Encapsulamento / montagem:
- SMT:
· Passo de 1.27 mm
· Passo de 2.00 mm
- DIP:
· Passo de 2.54 mm
- Outros métodos suportados:
· SMT
· DIP
· Ligação por fios
• Plataformas de desenvolvimento:
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO
• Temperatura de funcionamento: 0 ~ 40 °C

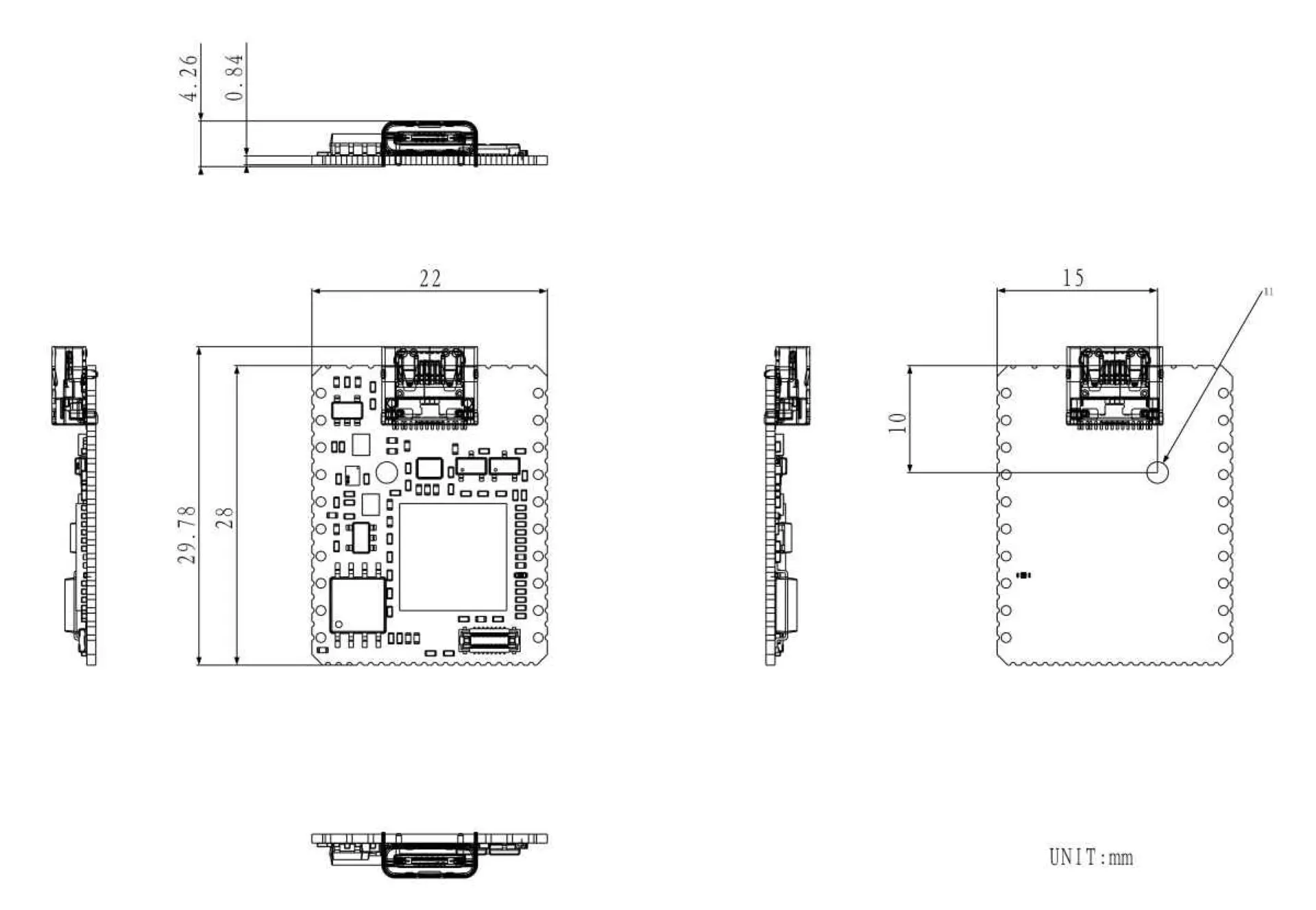

• Dimensões do produto: 29.8 x 22.0 x 4.3 mm
• Peso do produto: 2.7 g
• Dimensões da embalagem: 138.0 x 93.0 x 7.5 mm
• Peso bruto: 6.1 g

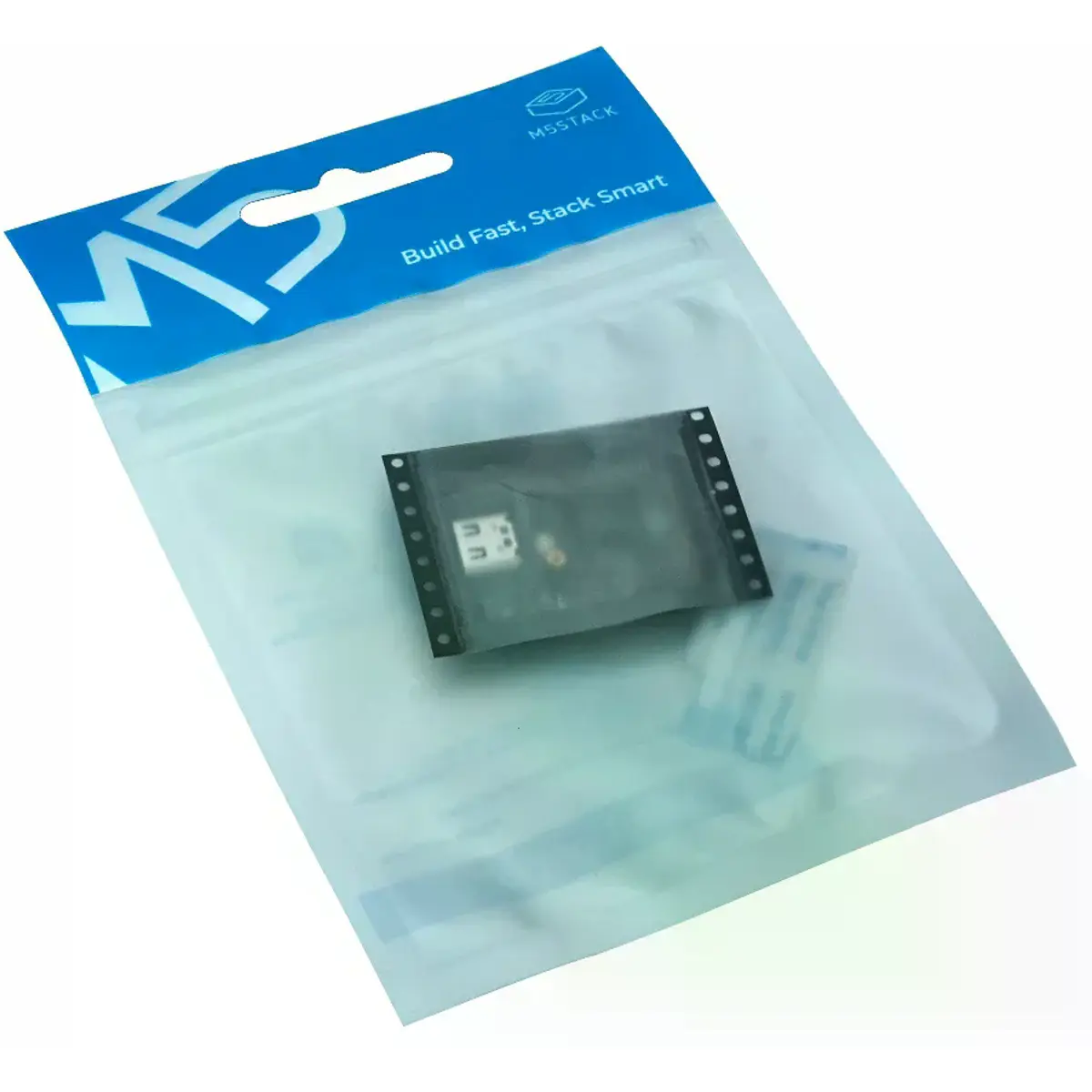

CONTEÚDO DA EMBALAGEM
• 1 x Stamp-P4
NOTAS
• Para utilização com UiFlow2, é necessário gravar previamente o firmware compatível através do M5Burner.
• A conta utilizada no M5Burner deve ser a mesma usada no UiFlow2 para que o dispositivo fique corretamente associado.
• O Stamp-P4 pode ser utilizado no UiFlow2 através de USB, Wi-Fi ou Pair Code.
• Para ligação Wi-Fi no exemplo da documentação, é utilizado o módulo de expansão Stamp-AddOn C6 For P4 Wi-Fi (não incluído).
• Em Arduino IDE, deve ser selecionada a placa M5StampP4 antes da compilação e carregamento do programa.
• Para monitorização por porta série no exemplo Arduino, é indicada a velocidade de 115200 baud.
