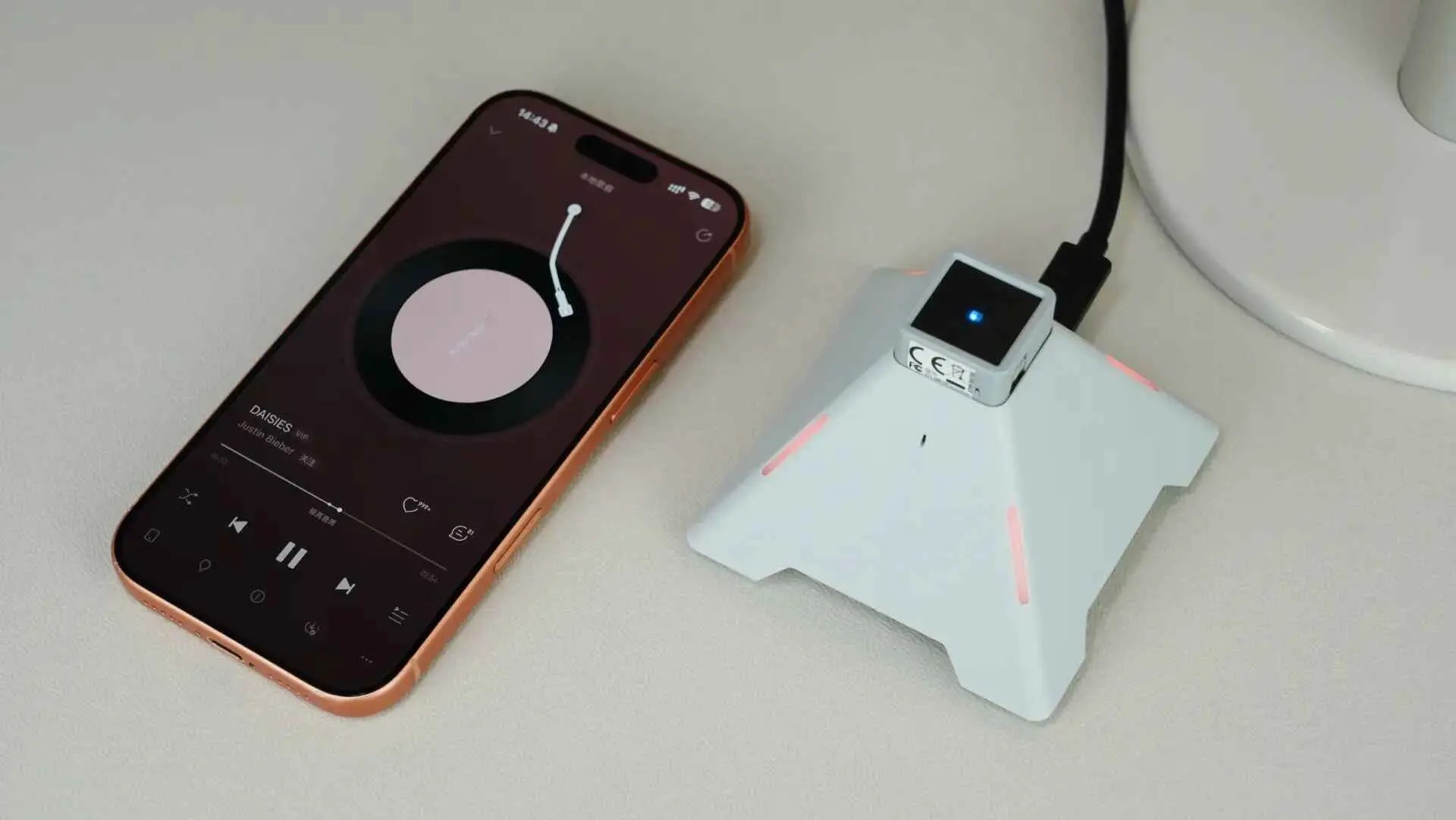

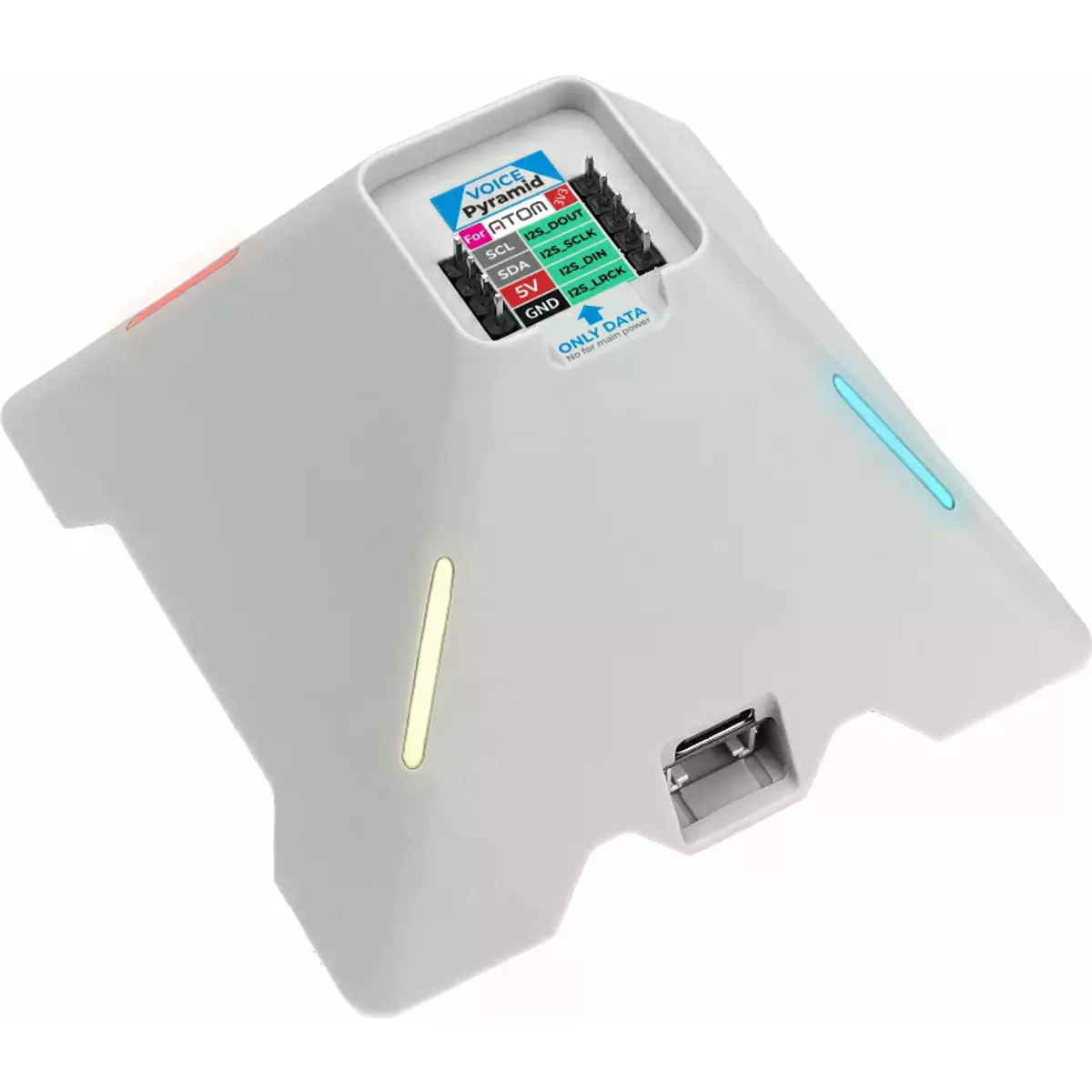

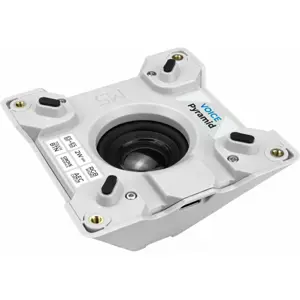

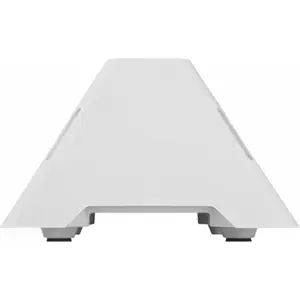

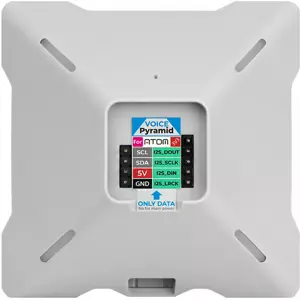

A Voice Pyramid é uma base de áudio inteligente desenvolvida para módulos M5Stack da série Atom, ideal para criar assistentes de voz, colunas inteligentes, interfaces de controlo por voz e gateways IoT. Com codec de áudio de alto desempenho, captação por microfone com cancelamento de eco, amplificador integrado, iluminação RGB programável e zonas táteis capacitivas, oferece uma plataforma compacta e versátil para prototipagem e desenvolvimento de aplicações de interação por voz.
Ao ser combinada com um controlador Atom compatível, a Voice Pyramid permite processar áudio, gerir comunicações sem fios, executar lógica de aplicação e integrar funcionalidades IoT, tornando-se uma solução prática para projetos locais ou ligados à cloud.
PRINCIPAIS CARACTERÍSTICAS

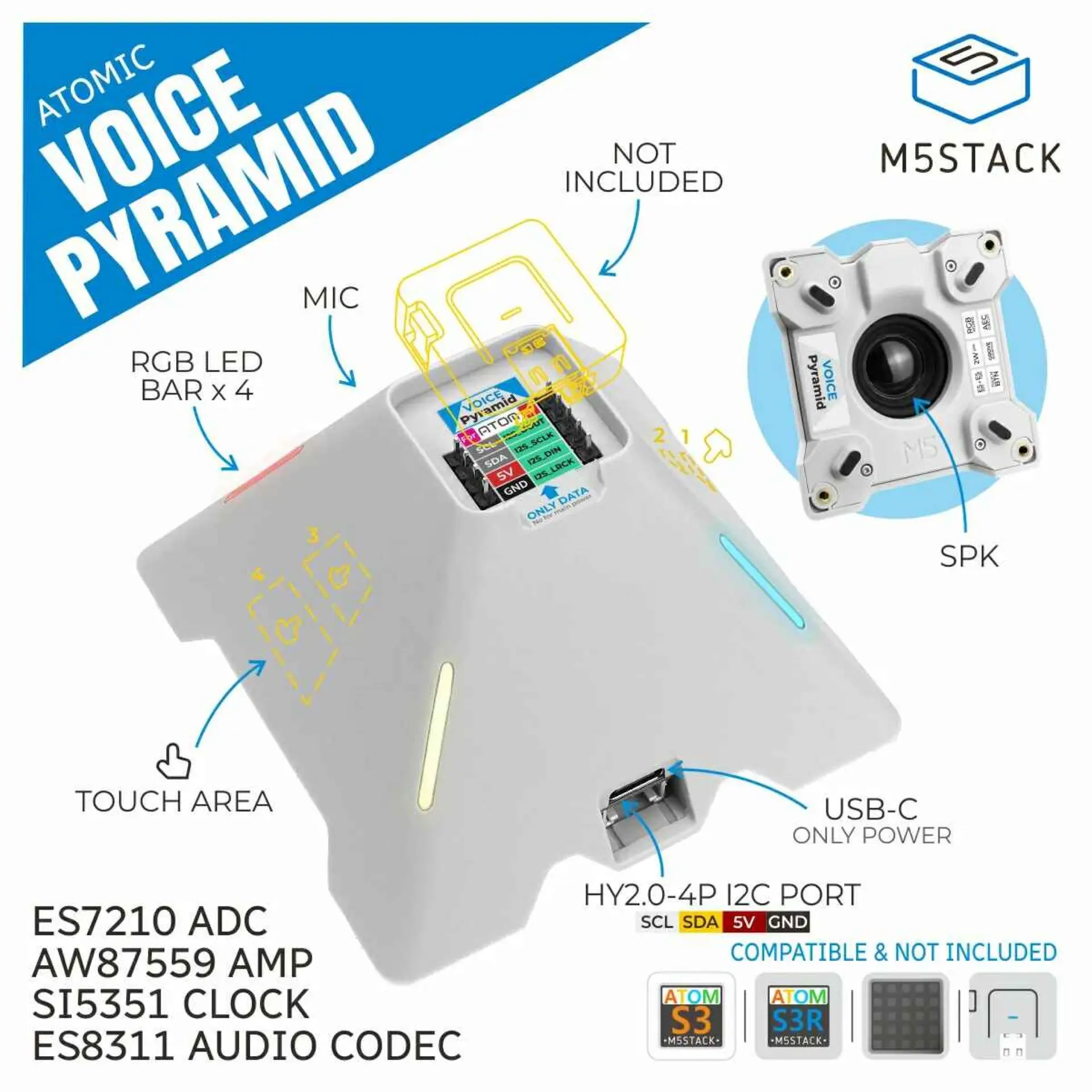

◆ Base de áudio inteligente para módulos M5Stack das séries Atom, AtomS3 e AtomS3R

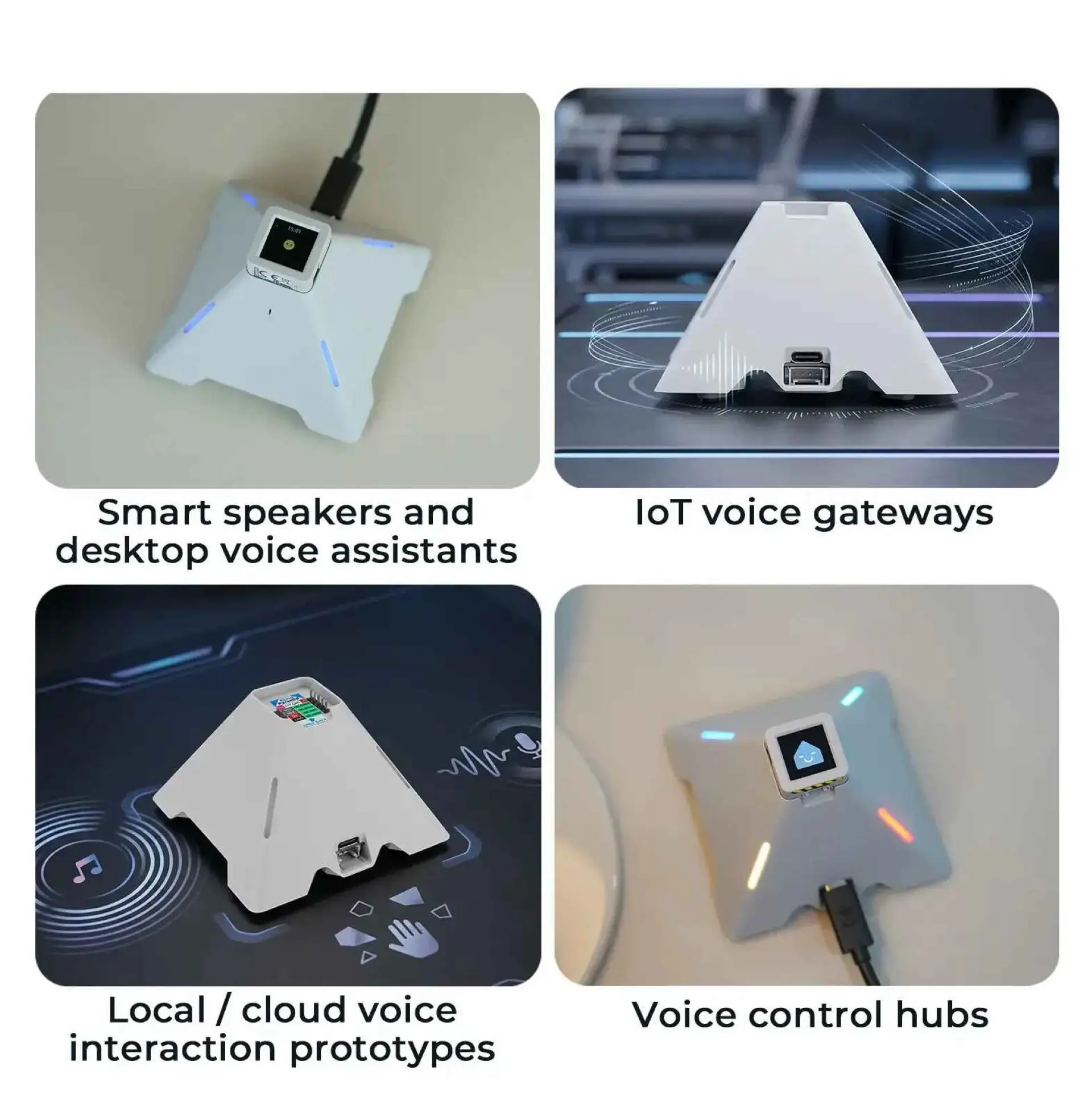

◆ Indicada para assistentes de voz, colunas inteligentes, controlo por voz e gateways IoT
◆ Codec de áudio ES8311 para reprodução e captação de áudio de elevada qualidade
◆ Conversor de áudio ES7210 com função AEC para redução de eco

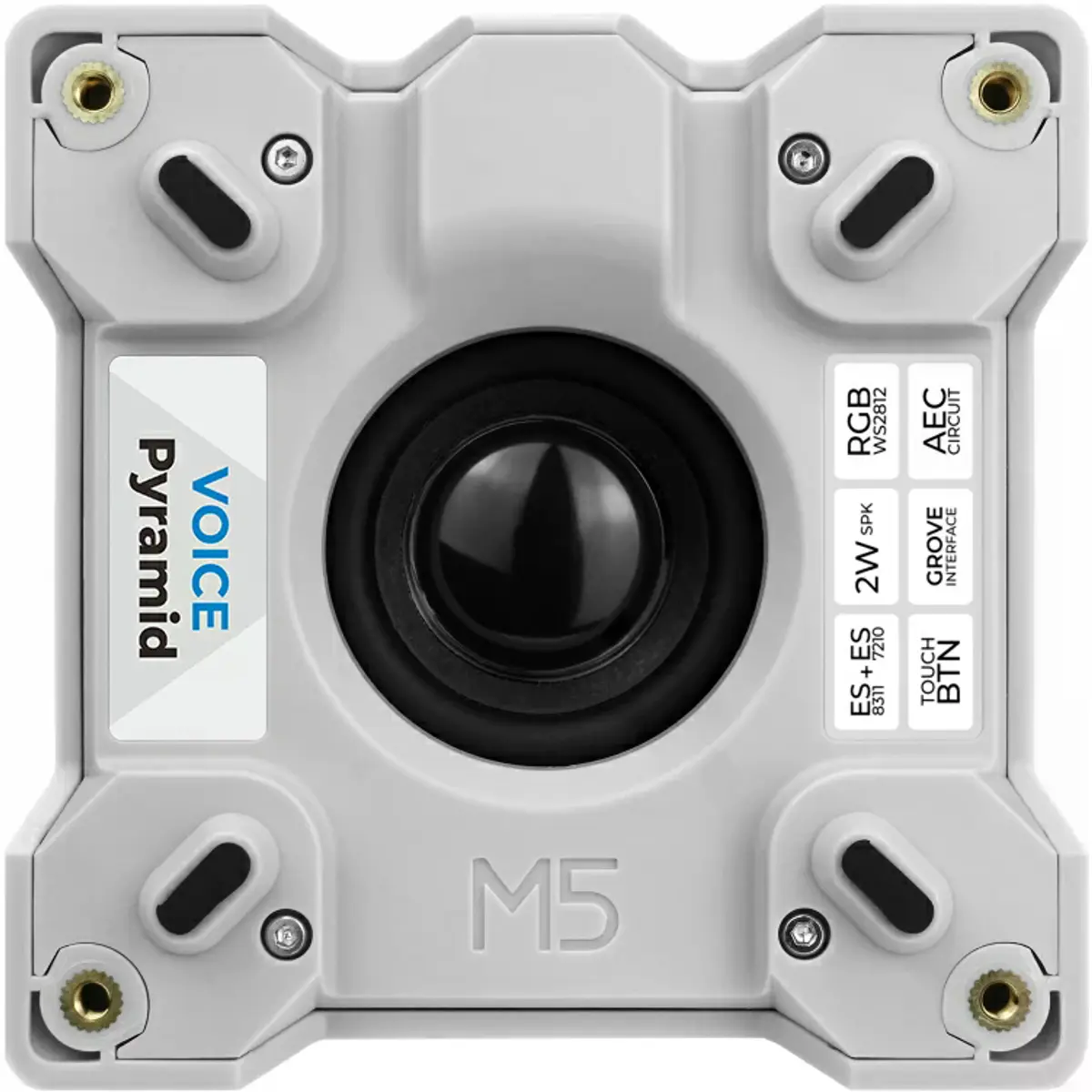

◆ Amplificador AW87559 integrado para acionamento do altifalante incorporado
◆ Microcontrolador auxiliar STM32G030F6P6 dedicado à gestão do toque e da iluminação RGB

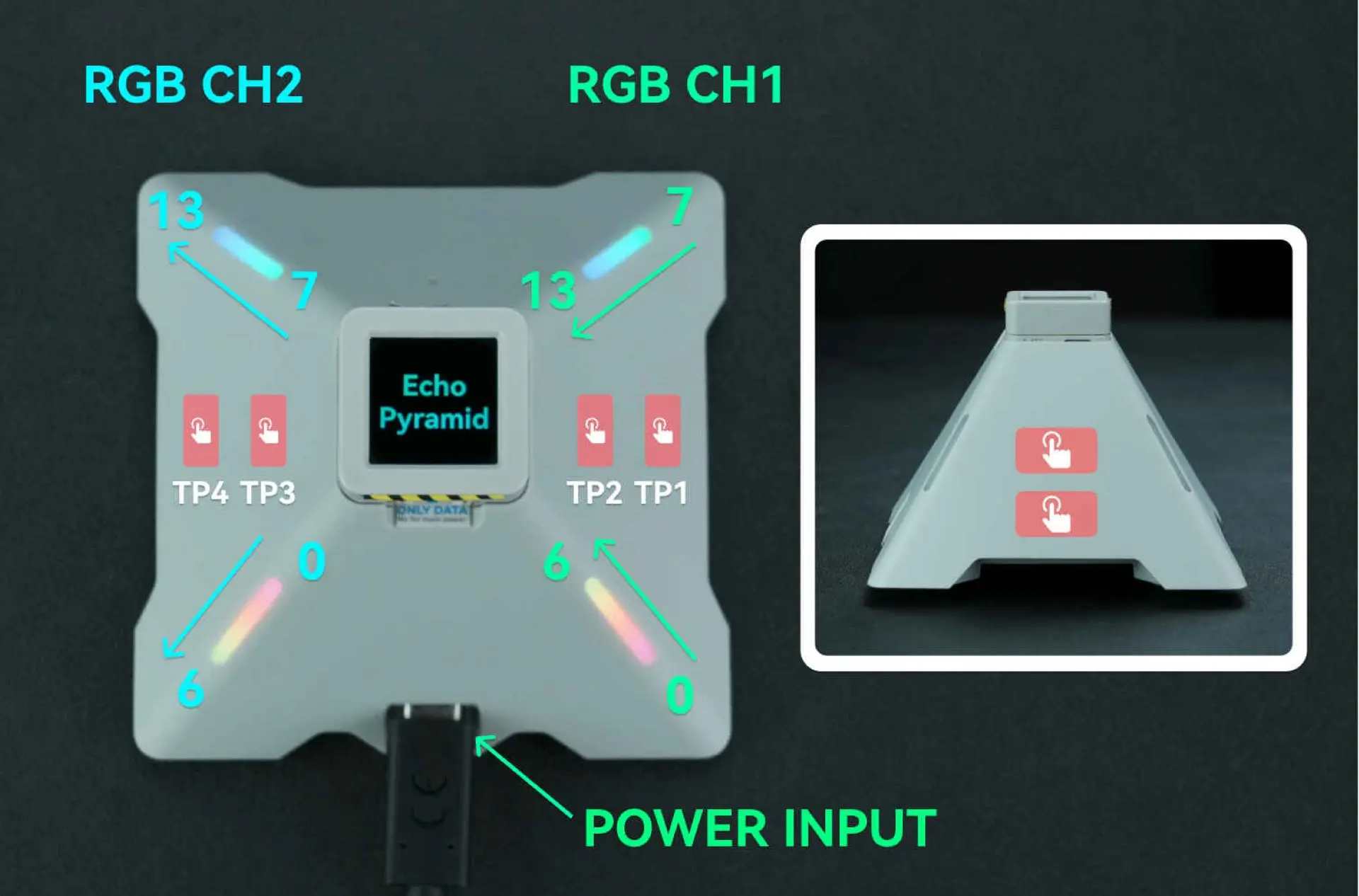

◆ 28 LEDs RGB WS2812 programáveis para efeitos visuais e indicação de estado
◆ Duas zonas táteis capacitivas laterais com quatro pontos de deteção
◆ Porta de expansão Grove HY2.0-4P para ligação de módulos I2C
◆ Suporte para desenvolvimento com Arduino IDE e integração em projetos com Home Assistant
ESPECIFICAÇÕES
• Microcontrolador auxiliar: STM32G030F6P6
• Codec de áudio: ES8311
• Conversor ADC de áudio: ES7210
• Microfone: LMA3729T381-0Y3S
• Amplificador de áudio: AW87559
• Altifalante: Integrado
• Gerador de clock: Si5351 programável de baixo jitter
• LEDs indicadores:
- Tipo: WS2812 RGB
- Quantidade: 28 LEDs
- Distribuição:
· 7 LEDs por barra RGB
• Funções táteis:
- Tipo: Zonas táteis capacitivas laterais
- Número de zonas: 2
- Pontos de deteção: 4
- Distribuição:
· 2 pontos por lado

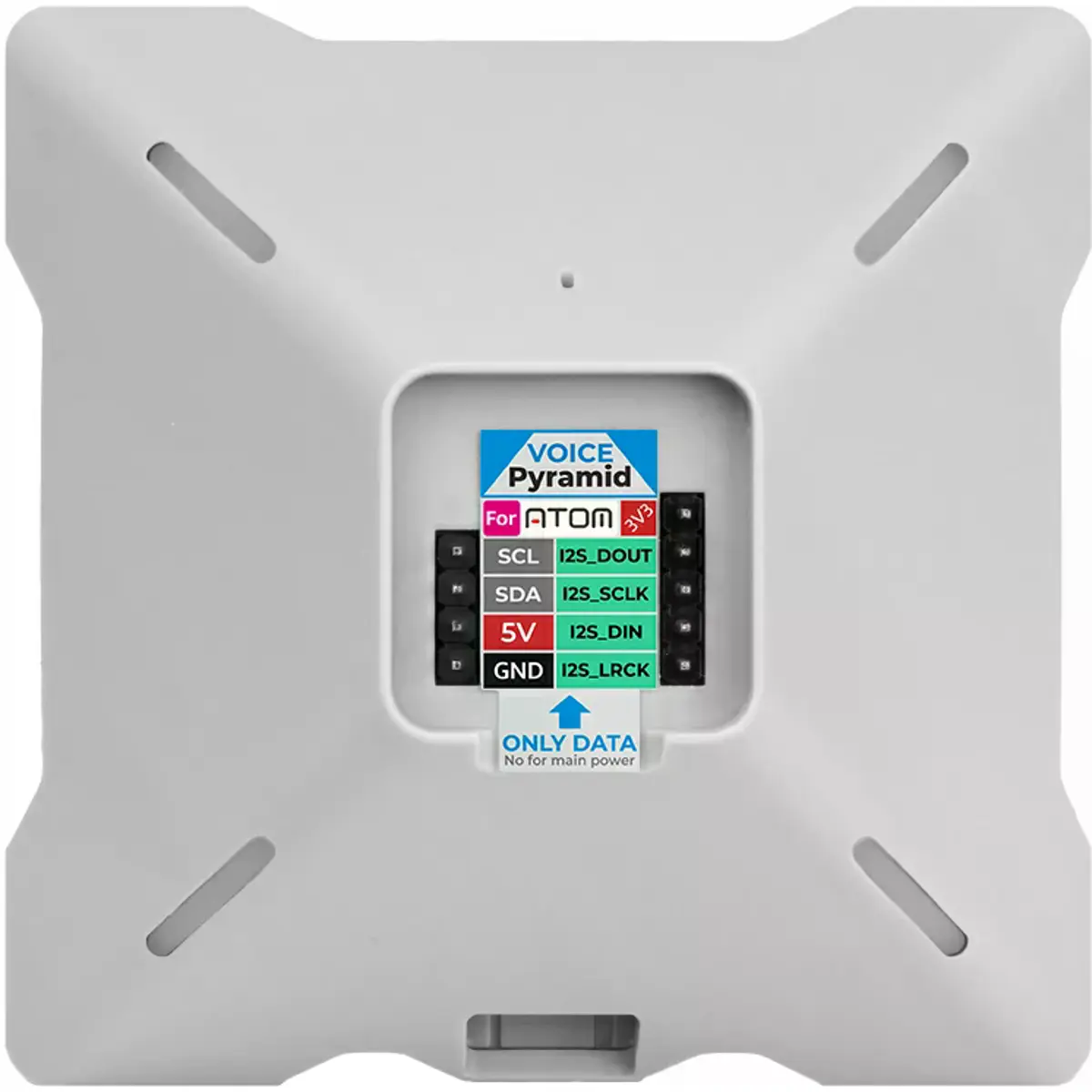

• Interfaces de comunicação:
- I2C
- I2S
• Porta de expansão: 1x HY2.0-4P Grove
• Alimentação: 5 V DC
• Corrente em standby: 14.92 mA
• Corrente de funcionamento: 578.47 mA
• Condição da corrente de funcionamento:
- Volume máximo com controlador ligado
• Temperatura de funcionamento: -10 °C a 60 °C
• Compatibilidade:
- Módulos M5Stack Atom
- Módulos M5Stack AtomS3
- Módulos M5Stack AtomS3R

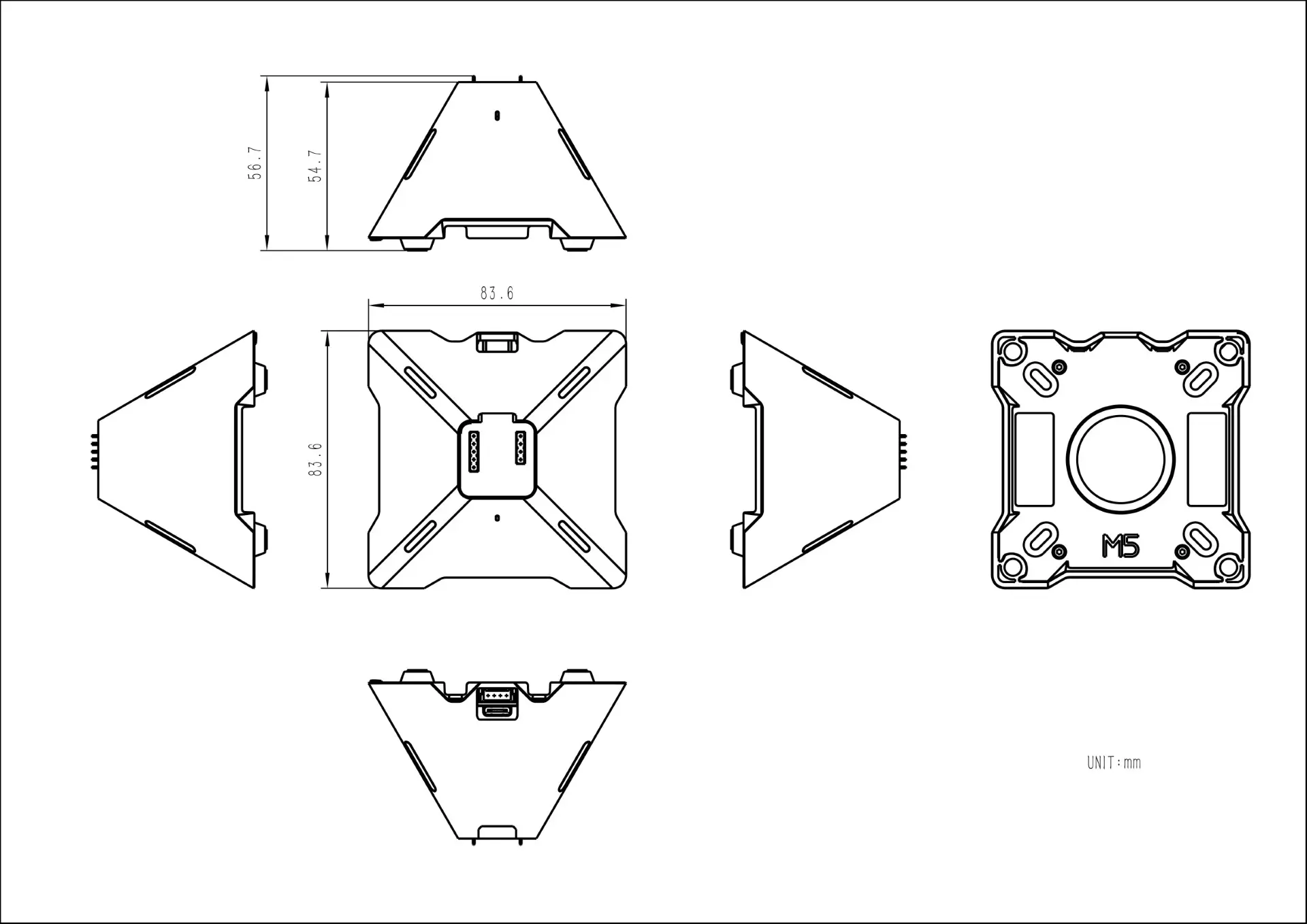

• Dimensões do produto: 83.6 x 83.6 x 56.7 mm
• Peso do produto: 100.7 g
• Dimensões da embalagem: 93.0 x 86.0 x 56.0 mm
• Peso bruto: 145.1 g
• SKU: A167

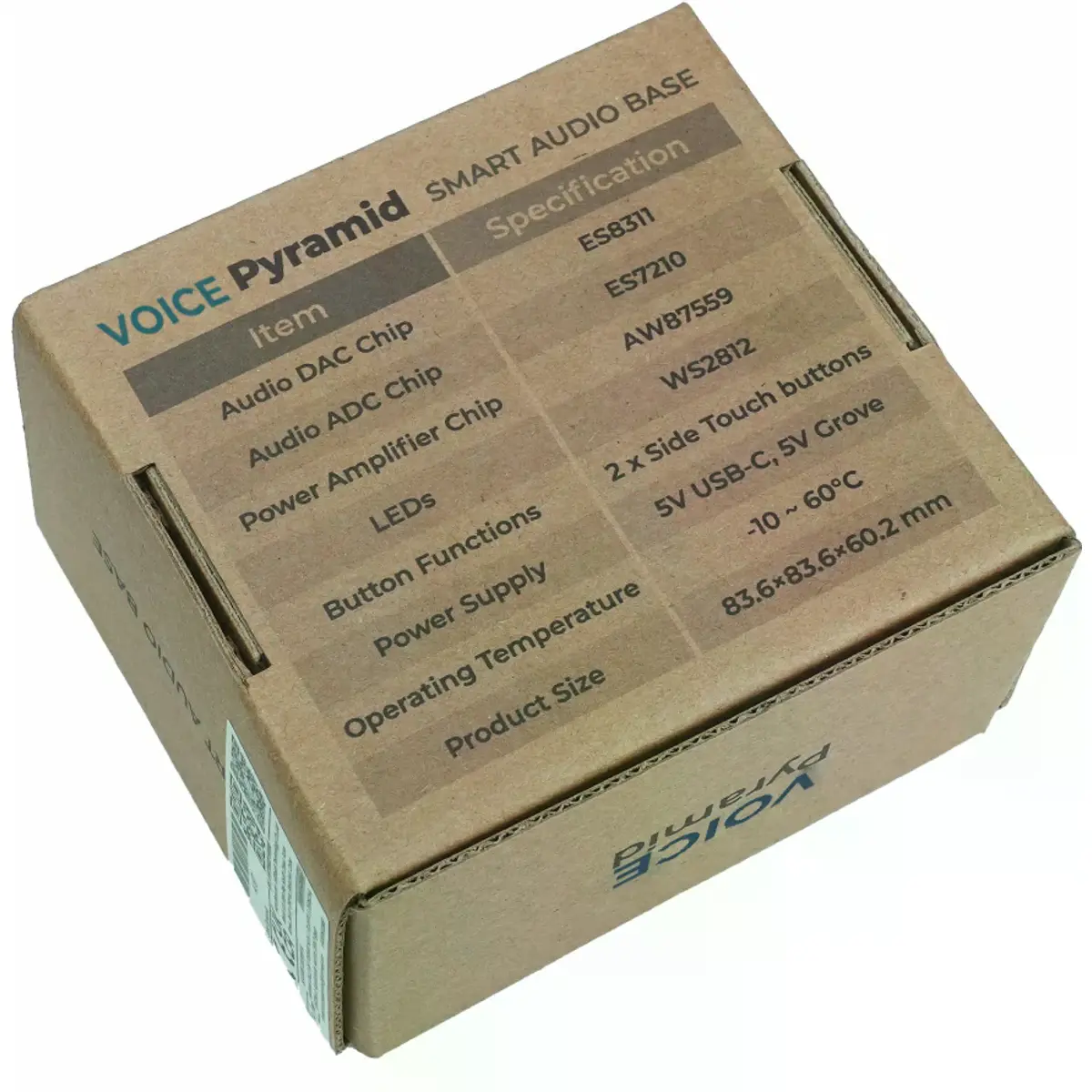

CONTEÚDO DA EMBALAGEM
• 1x Voice Pyramid
NOTAS
• O módulo controlador Atom não está incluído.
• Não utilizar a Voice Pyramid com o Atom Voice, pois pode provocar danos no dispositivo.

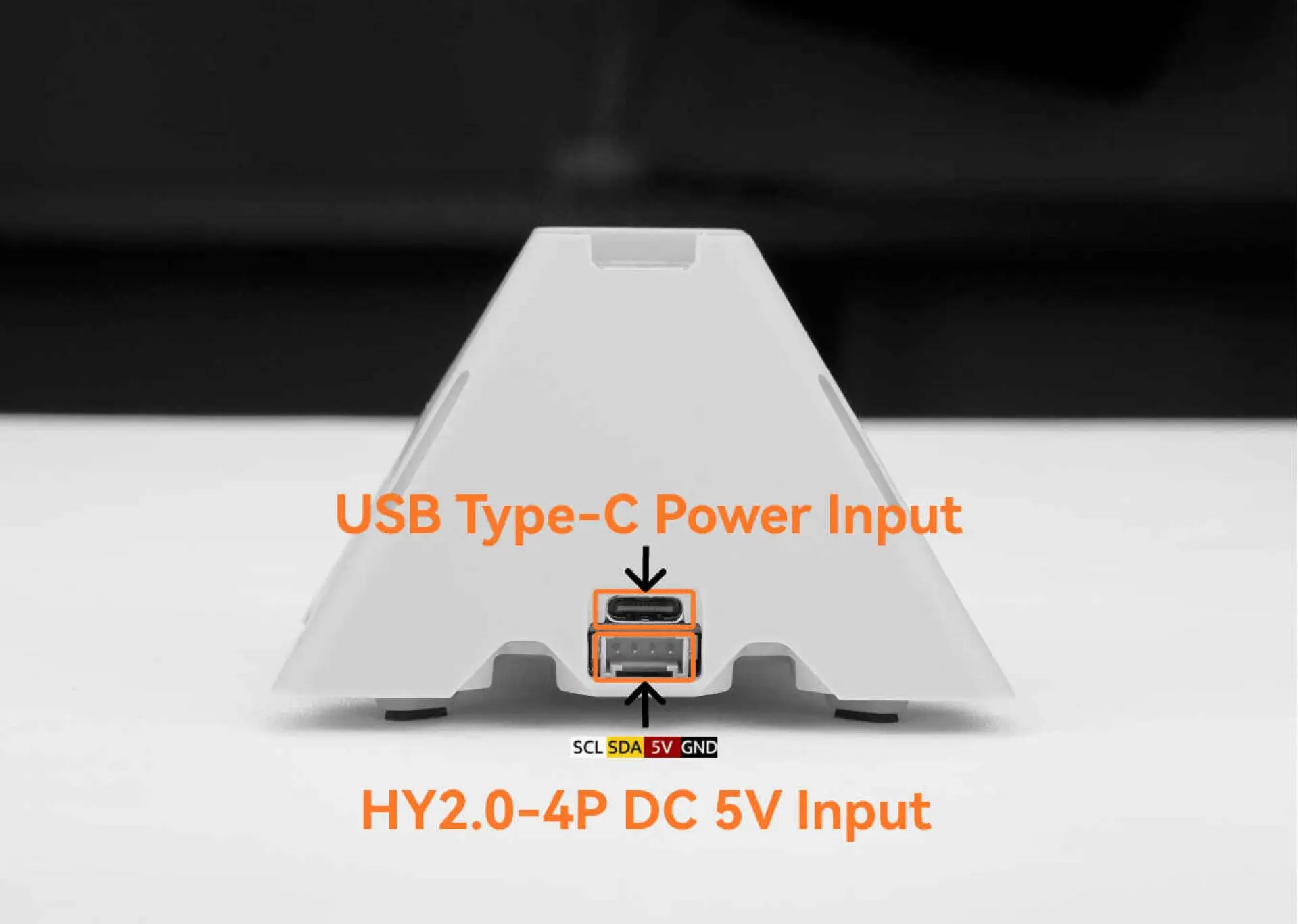

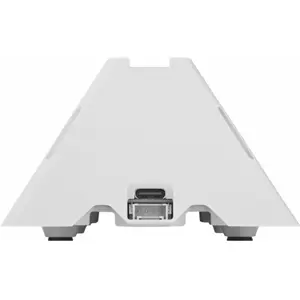

• A alimentação deve ser feita através da porta USB Type-C ou da porta HY2.0-4P na parte inferior da Voice Pyramid.
• A alimentação a partir de outras fontes pode impedir o arranque normal do dispositivo.
