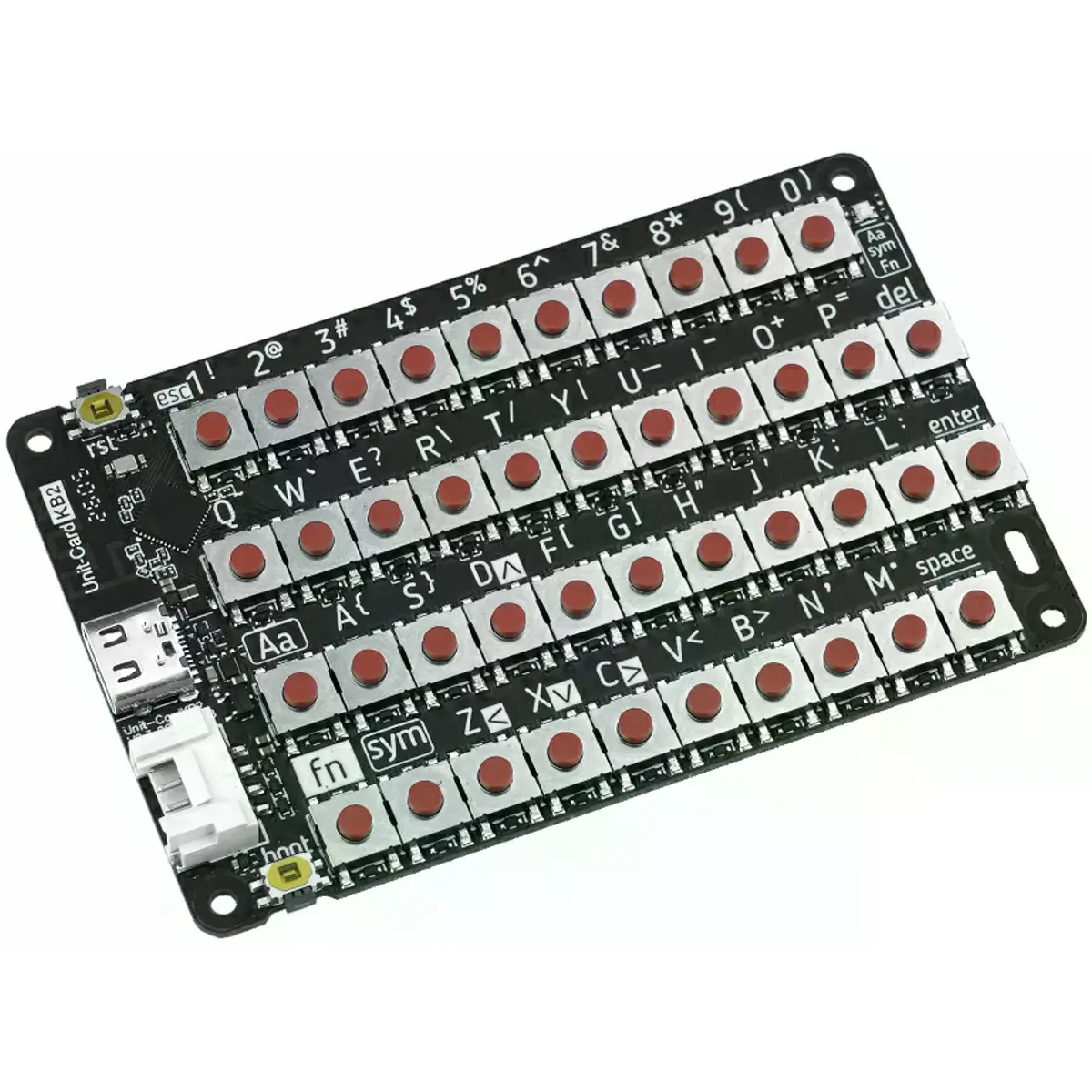

O CardKB2 Keyboard Unit é um teclado compacto de 42 teclas, em formato tipo cartão, concebido para integração em sistemas embebidos, terminais portáteis e aplicações de controlo sem fios. Equipado com o microcontrolador ESP32-C61HF4, oferece suporte para Wi-Fi 6 a 2.4 GHz e comunicação BLE, permitindo uma utilização flexível em diferentes cenários de interação homem-máquina.
Com firmware pré-instalado e suporte para quatro modos de comunicação — I2C, UART, BLE HID e ESP-NOW — este módulo pode funcionar como teclado físico para projetos eletrónicos, interface de entrada para dispositivos portáteis ou terminal de controlo para equipamentos IoT. Inclui ainda LED RGB de estado, botões Reset e Boot, porta USB Type-C para alimentação e programação, interface HY2.0-4P e proteção contra sobretensão na entrada de alimentação.

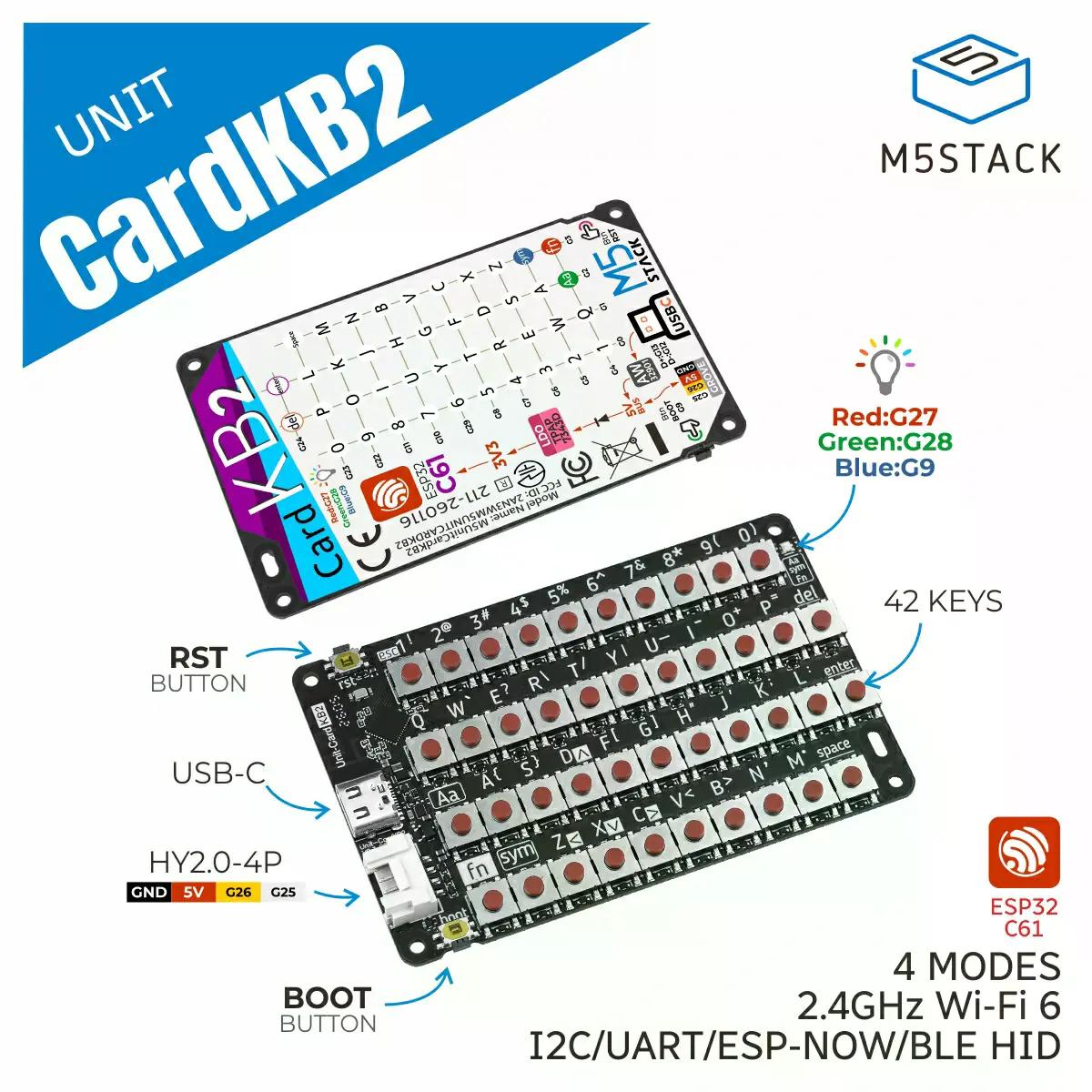

PRINCIPAIS CARACTERÍSTICAS
◆ Teclado compacto de 42 teclas em formato tipo cartão, leve e fácil de integrar em projetos embebidos
◆ Equipado com ESP32-C61HF4, com arquitetura RISC-V de 32 bits e frequência de 120 MHz
◆ Suporte para Wi-Fi 6 a 2.4 GHz e comunicação BLE
◆ Quatro modos de comunicação disponíveis: I2C, UART, BLE HID e ESP-NOW
◆ Compatível com combinações de teclas, incluindo pressão simples, tecla Sym e tecla Fn
◆ Modo BLE HID para utilização como teclado sem fios em smartphones, tablets, computadores e outros dispositivos compatíveis
◆ LED RGB integrado para indicação visual do estado do teclado e dos modos de funcionamento
◆ Porta USB Type-C para alimentação, atualização de firmware e saída de registos
◆ Interface HY2.0-4P para ligação a controladores e módulos compatíveis
◆ Botões Reset e Boot integrados para reinício e programação
◆ Proteção contra sobretensão na entrada de alimentação
◆ Furos de montagem M2 reservados para facilitar a instalação em aplicações finais
ESPECIFICAÇÕES
• Modelo: CardKB2 Keyboard Unit
• SKU: U215
• Microcontrolador: ESP32-C61HF4
• Arquitetura:
- RISC-V
- 32 bits
- Núcleo único
• Frequência do processador: 120 MHz
• Memória Flash: 4 MB
• Conectividade sem fios:
- Wi-Fi 6 a 2.4 GHz
- BLE
• Modos de comunicação:
- I2C
- UART
- BLE HID
- ESP-NOW

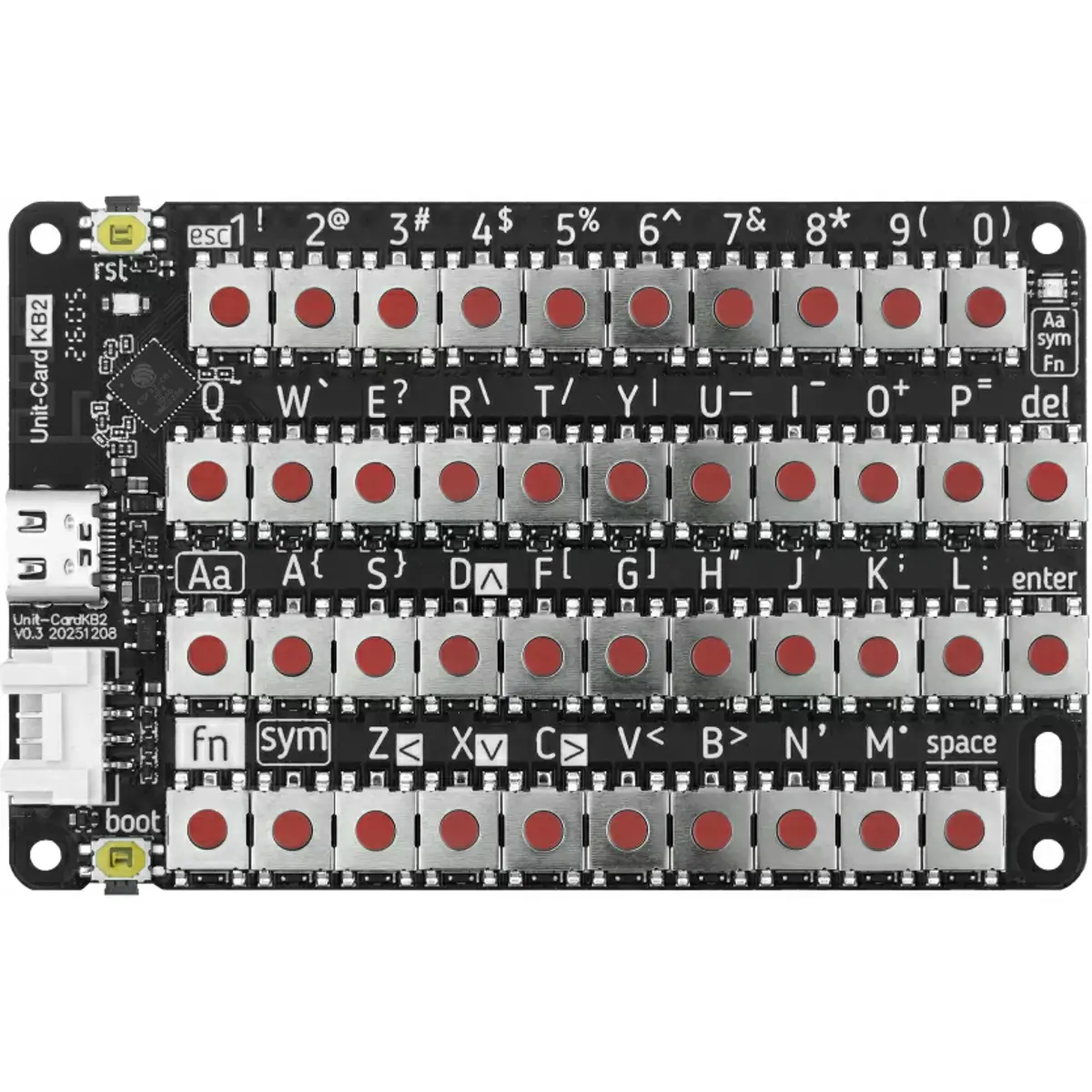

• Teclado:
- 42 teclas
- Suporte para pressão simples
- Suporte para combinações com tecla Sym
- Suporte para combinações com tecla Fn
• Botões integrados:
- 1 botão Reset
- 1 botão Boot
• Indicador luminoso: 1 LED RGB
• Modelo do LED RGB: XL-1615RGBC-RF

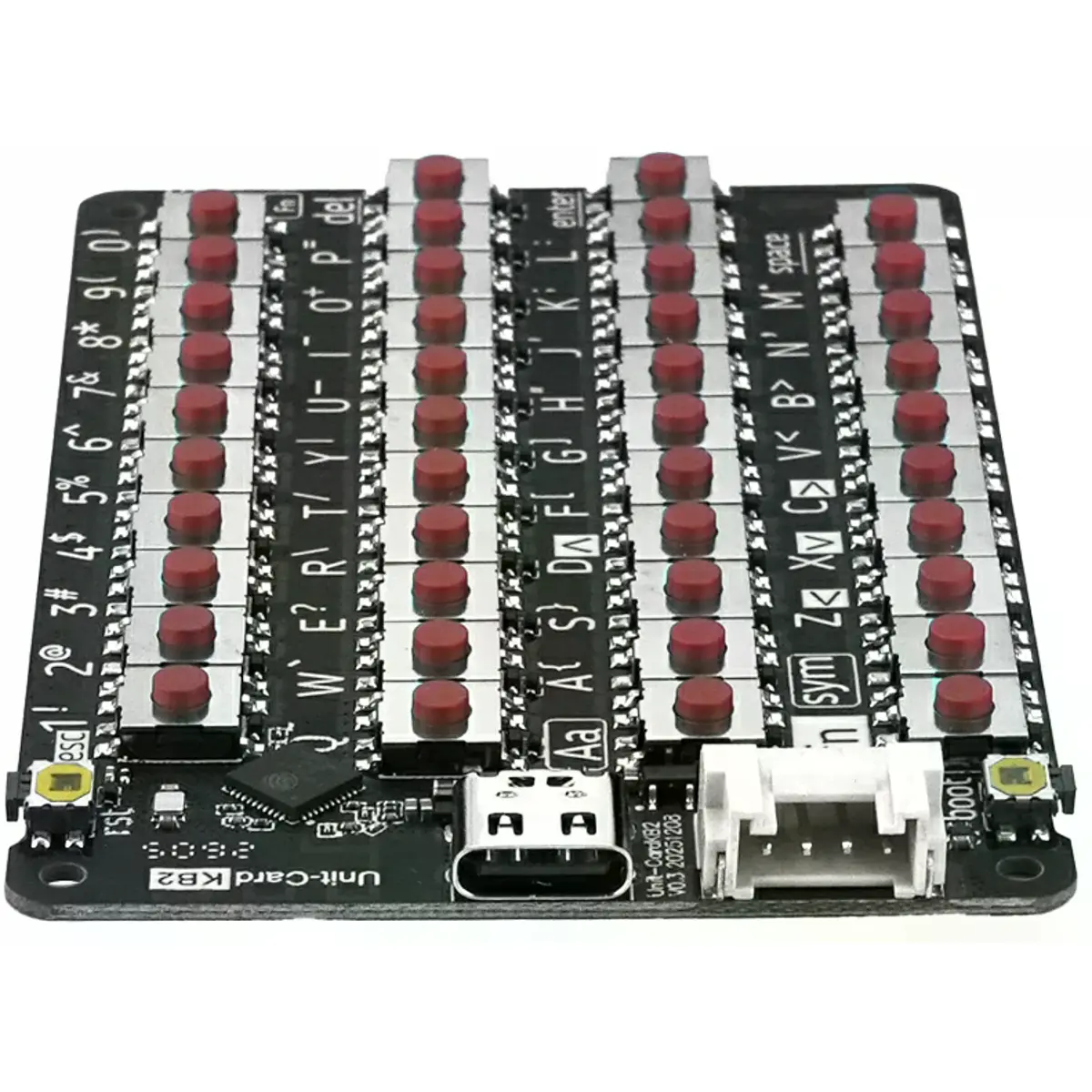

• Interface de expansão: HY2.0-4P
• Porta USB: USB Type-C
• Funções da porta USB Type-C:
- Alimentação
- Atualização de firmware
- Saída de registos do firmware
• Saída de registos do firmware por defeito:
- Velocidade: 115200 bps
- Formato: 8N1
• Alimentação:
- USB Type-C
- DC 5 V
• Consumo em standby: 5 V @ 19.31 mA

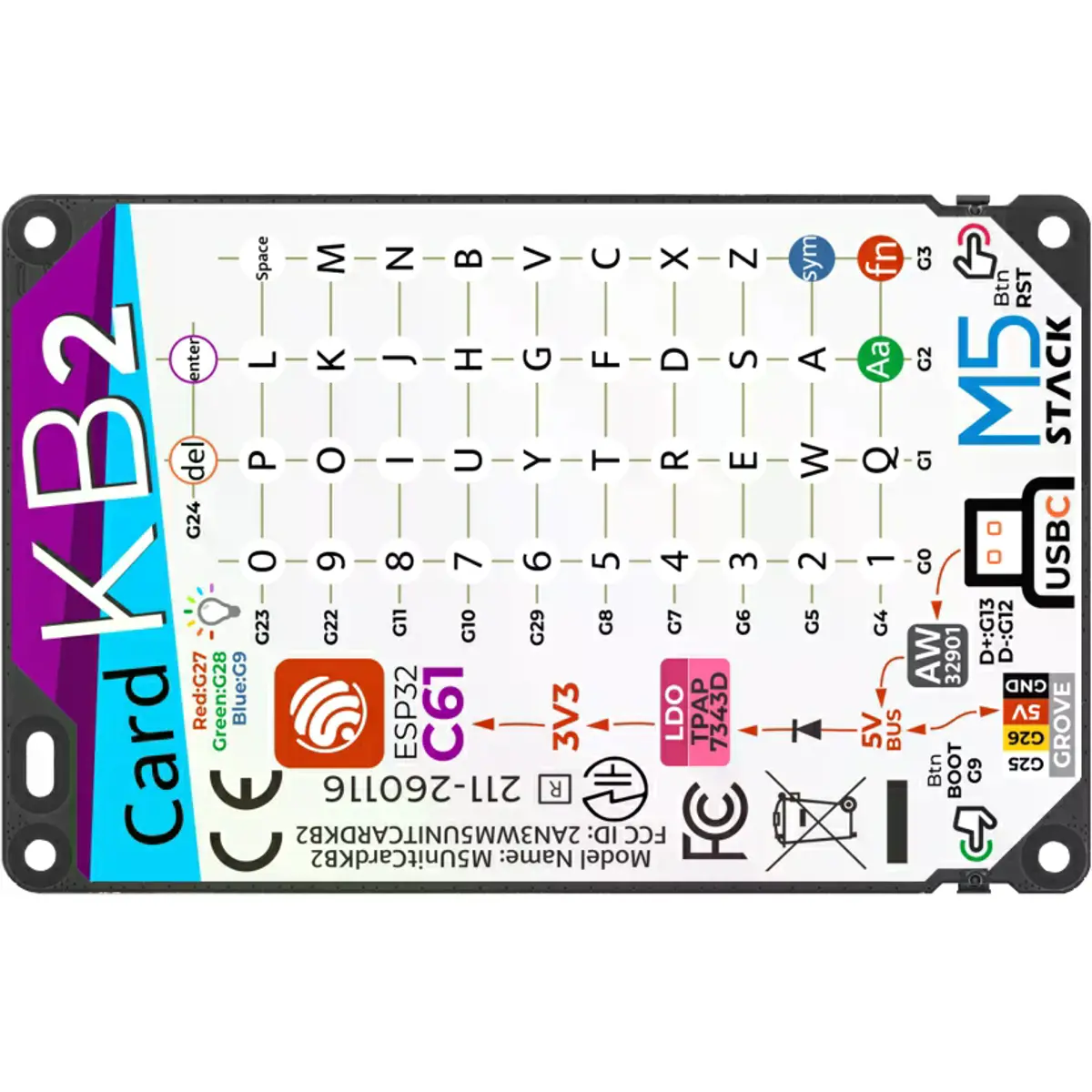

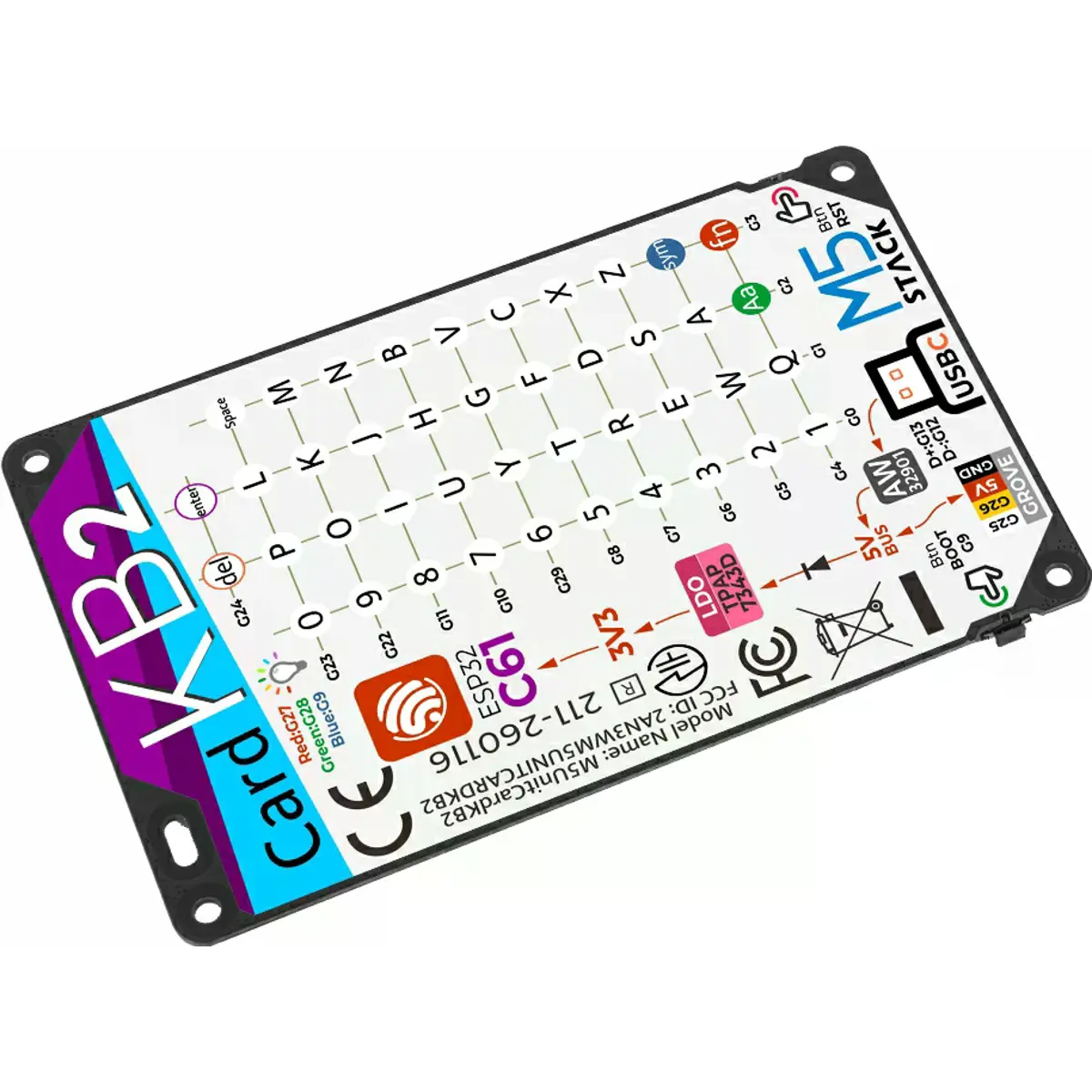

• Pinout da interface HY2.0-4P:
- Preto: GND
- Vermelho: 5 V
- Amarelo: SDA / UART_RX / G26
- Branco: SCL / UART_TX / G25

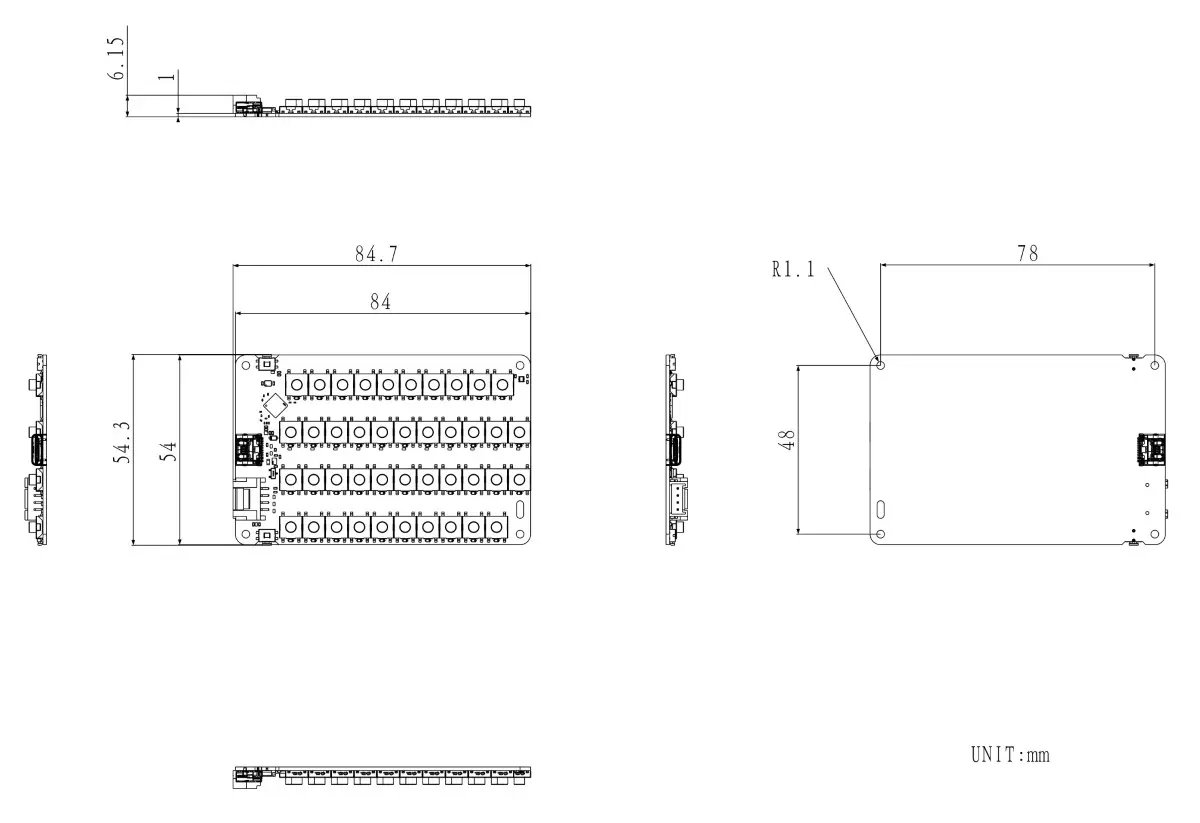

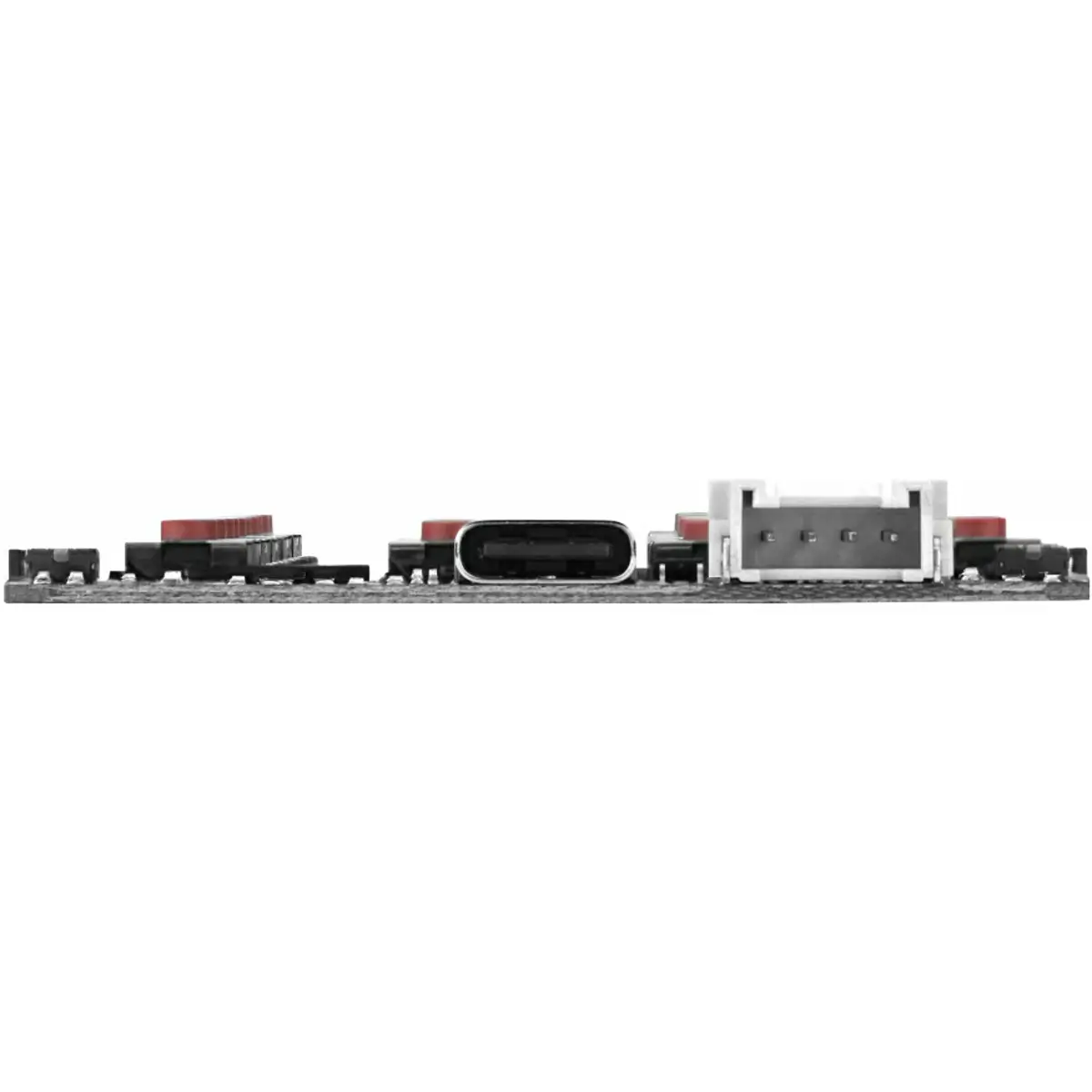

• Dimensões do produto: 84.7 x 54.3 x 1.0 mm
• Peso do produto: 22.4 g
• Dimensões da embalagem: 170.0 x 120.0 x 8.0 mm
• Peso bruto: 28.9 g
CONTEÚDO DA EMBALAGEM
• 1 x CardKB2 Keyboard Unit
• 1 x Cabo Grove HY2.0-4P de 20 cm
NOTAS
◆ O modo I2C é o modo de fábrica por defeito.
◆ A comutação entre modos é feita através de combinações de teclas:
- Fn + Sym + 1: modo I2C
- Fn + Sym + 2: modo UART
- Fn + Sym + 3: modo ESP-NOW broadcast
- Fn + Sym + 4: modo BLE HID
◆ A indicação do modo selecionado é feita através do LED branco:
- 1 intermitência: modo I2C
- 2 intermitências: modo UART
- 3 intermitências: modo ESP-NOW broadcast
- 4 intermitências: modo BLE HID
◆ No modo BLE HID, o dispositivo pode ser emparelhado como teclado sem fios. O nome apresentado segue o formato CardKB2-xxxx, em que xxxx corresponde aos últimos quatro dígitos do endereço MAC.
◆ A tecla Aa permite controlar a introdução de maiúsculas:
- Toque simples: ativa maiúscula temporária para um carácter
- Duplo toque: ativa o modo de maiúsculas
- Pressão contínua: mantém a saída em maiúsculas enquanto a tecla estiver pressionada
◆ A tecla Sym permite ativar ou desativar a introdução de símbolos.
◆ A tecla Fn é utilizada para mudança de modo e funções combinadas.
◆ Em modo BLE HID existem funções adicionais:
- Fn + 1: Esc
- Fn + D: cursor para cima
- Fn + X: cursor para baixo
- Fn + Z: cursor para a esquerda
- Fn + C: cursor para a direita
◆ A compatibilidade dos pinos Grove pode variar consoante o dispositivo anfitrião utilizado, pelo que os pinos devem ser confirmados antes da implementação em projetos Arduino ou noutros ambientes de desenvolvimento.
