Waveshare 24004 - Raspberry Pi Pico - Kit de iniciação com 15 módulos - Inclui placa de expansão Pico

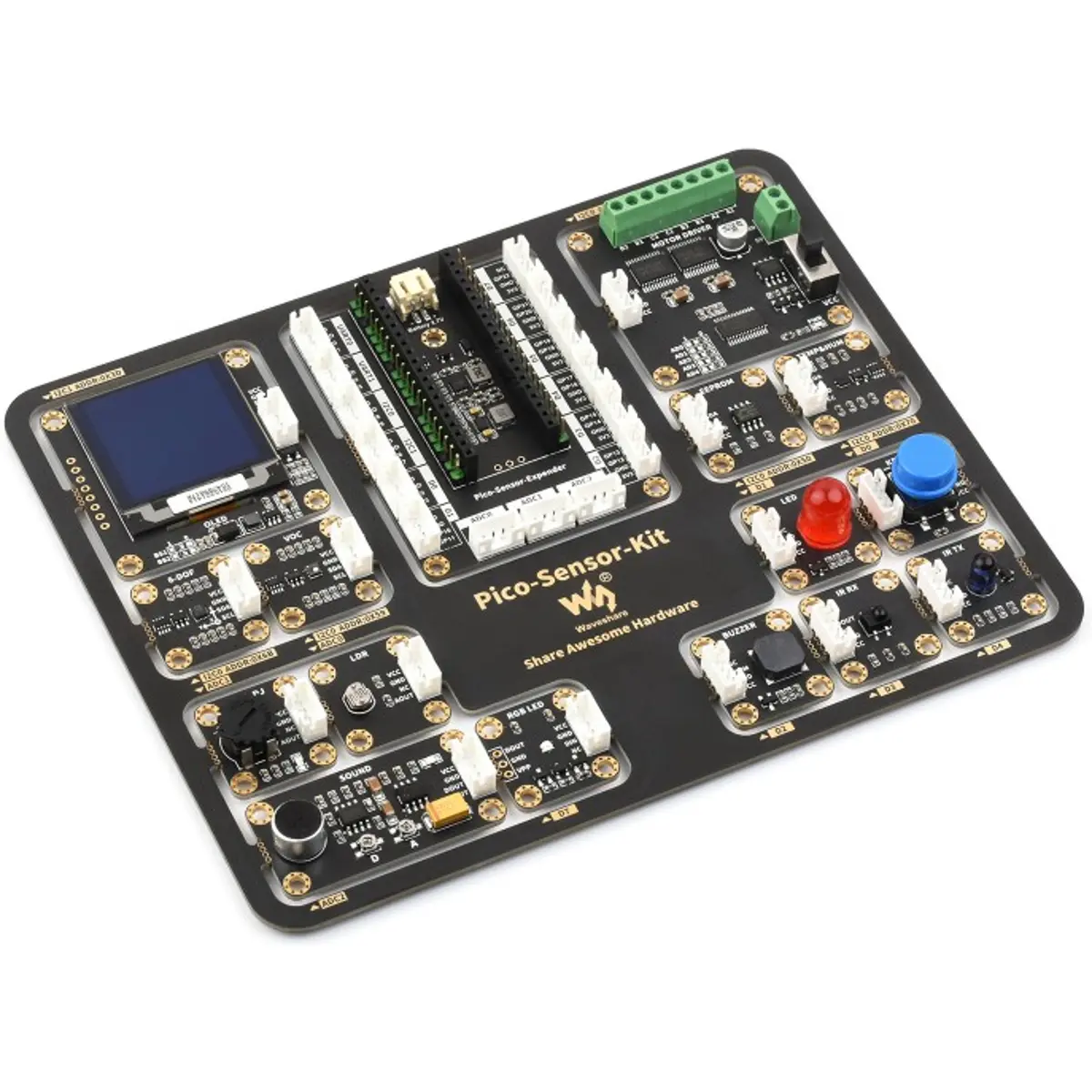

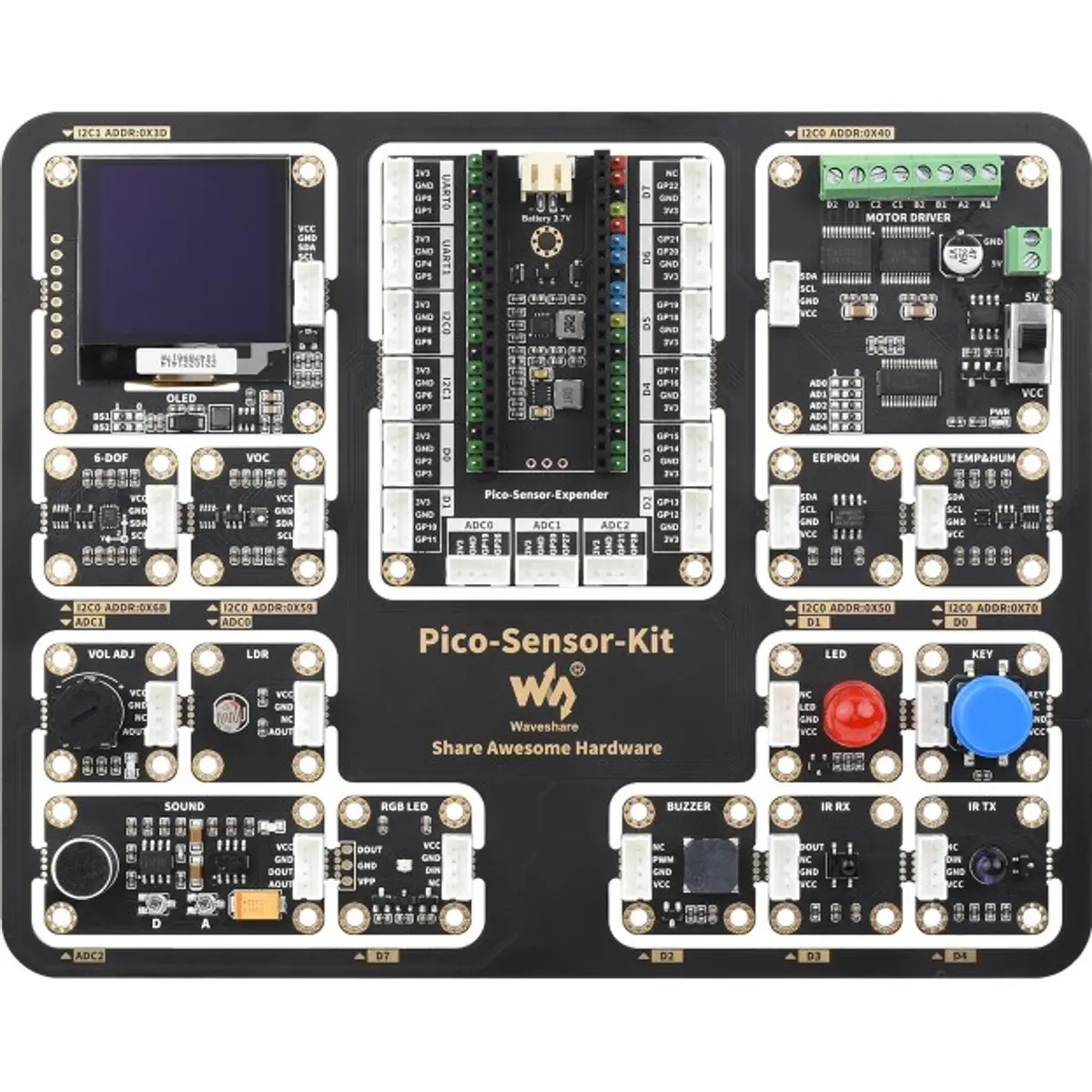

O Pico-Sensor-Kit-B é um kit de sensores de nível introdutório, concebido para se ligar diretamente a placas da série Raspberry Pi Pico. Reúne 15 módulos comuns — como LED, botão e buzzer — num design tudo-em-um, em que todos os módulos são interligados através de furos metalizados na placa de circuito (PCB castellated holes), sem necessidade de soldadura ou cablagem. Cada módulo pode também ser destacado e utilizado de forma independente, tornando este kit ideal para quem está a iniciar-se na experimentação com sensores e periféricos.

PRINCIPAIS CARACTERÍSTICAS

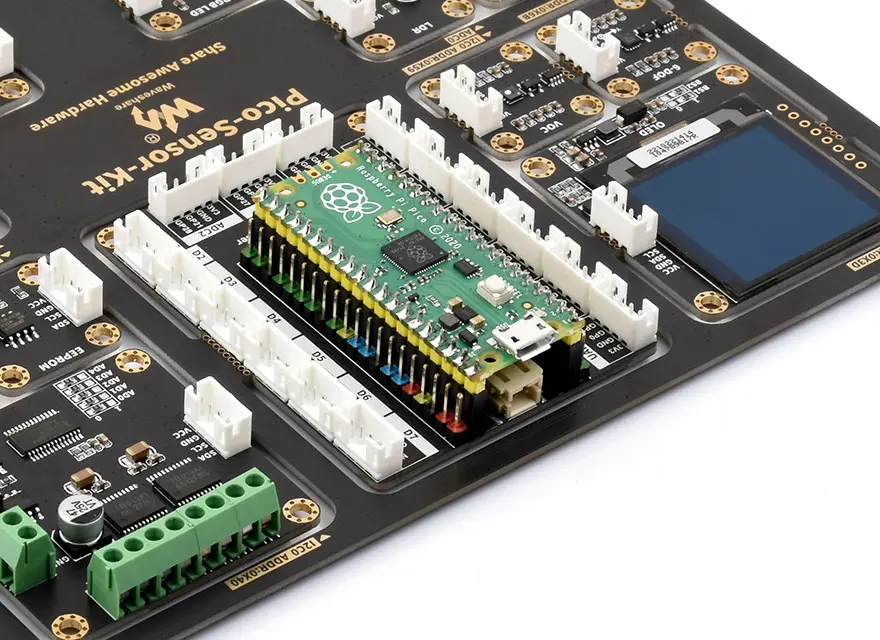

• Cabeçalho padrão Raspberry Pi Pico, compatível com placas da série Raspberry Pi Pico
• Design tudo-em-um: todos os módulos ligam-se à Pico através de furos metalizados na PCB, sem soldadura ou cablagem
• Inclui 15 módulos comuns, como LED, botão e buzzer, que podem ser destacados e utilizados de forma independente
• Inclui recursos de desenvolvimento online e manual, com exemplos para Raspberry Pi Pico em C/C++ e MicroPython

ESPECIFICAÇÕES

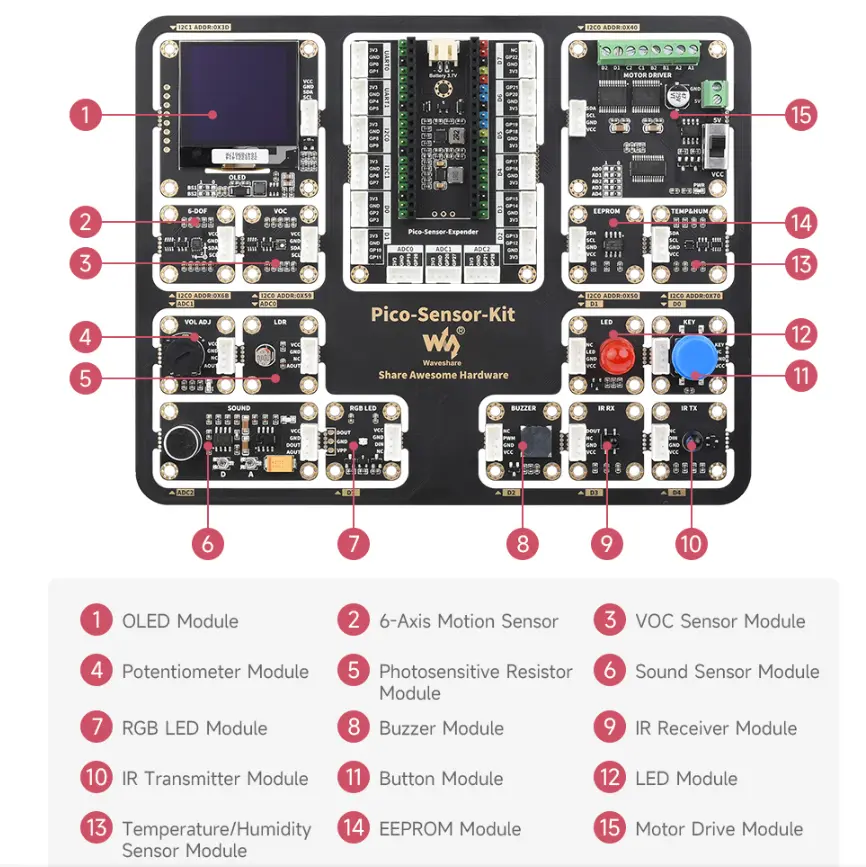

• Módulos incluídos:
  • Módulo OLED de 1,5": controlador SSD1327, resolução 128×128, 16 níveis de cinzento, comunicação I2C e SPI (comutável através das resistências BS1 e BS2)
  • Sensor de atitude de 6 eixos: chip QMI8658C (acelerómetro de 3 eixos + giroscópio de 3 eixos), resolução de 16 bits
  • Sensor VOC: chip SGP40, gama de medição 0~1000 ppm em equivalente de etanol, comunicação I2C (endereço fixo 0x59), tensão de funcionamento 3,3V/5V
  • Módulo potenciómetro: saída de tensão ajustável
  • Módulo fotorresistor: deteção da luminosidade ambiente
  • Módulo sensor de som: saída analógica e digital, amplitude e tensão de disparo ajustáveis por potenciómetro
  • Módulo LED RGB: controlador WS2812B, 256 níveis de luminosidade, profundidade de cor de 24 bits
  • Módulo buzzer: buzzer passivo
  • Módulo recetor de infravermelhos: chip IRM-H638T/TR2
  • Módulo transmissor de infravermelhos: chip TSAL6400, comprimento de onda de 940nm
  • Módulo botão: botão de 12×12mm
  • Módulo LED: LED de 10mm de luz suave
  • Módulo temperatura/humidade: chip SHTC3, gama de 0 a 100% de humidade relativa e -40°C a 125°C, precisão típica de ±2% HR e ±0,2°C
  • Módulo EEPROM: chip AT24C04, retenção de 2Kbit de dados sem alimentação
  • Módulo controlador de motores: chip PCA9685 (PWM de 12 bits) e chip TB6612FNG (dupla ponte H), tensão lógica de 3,3V
• Placa de expansão Pico-Sensor-Expender:
  • Cabeçalho PH2.0 para bateria de lítio de 3,7V, com recarga simultânea à alimentação da placa
  • Cabeçalhos PH2.0 de 4 pinos para ligação dos módulos

CONTEÚDO DA EMBALAGEM

• Pico-Sensor-Kit-B ×1
• Comando de controlo remoto por infravermelhos ×1
• Cabo PH2.0 de duplo conetor, 4 pinos ×15
• Cabo PH2.0 de 4 pinos ×5

NOTAS

• São necessários cabos PH2.0 para a ligação à Pico após a separação dos módulos.
• É necessário ter atenção a arestas cortantes e fragmentos ao desmontar os módulos.
• A referência Pico-Sensor-Kit-B corresponde apenas ao kit de sensores; a placa Raspberry Pi Pico não está incluída nesta opção.
