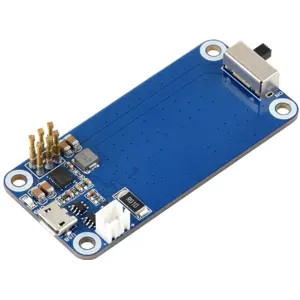

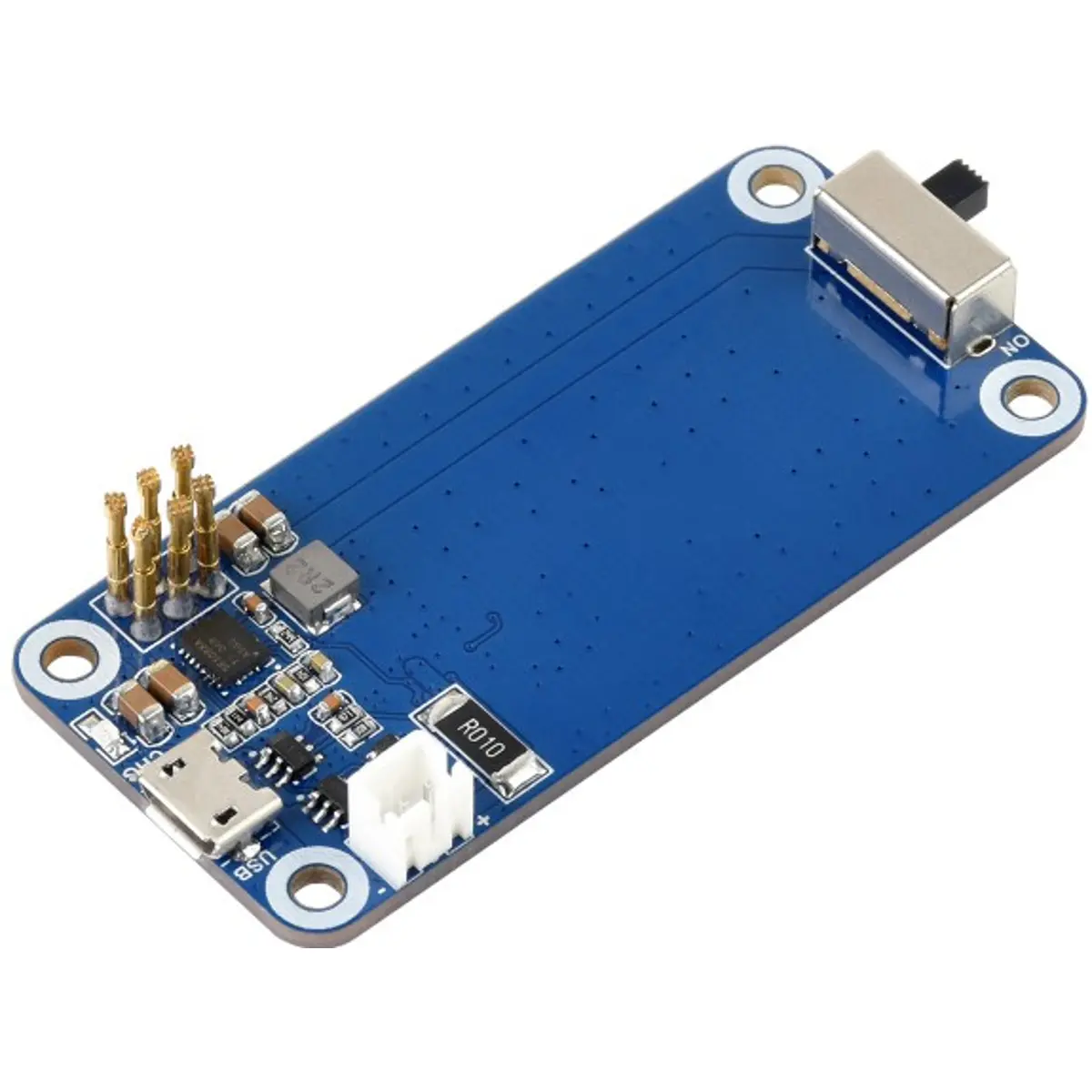

O UPS HAT (C) é um módulo de alimentação ininterrupta (UPS) especializado para a série Raspberry Pi Zero. Integra um chip de recarga para bateria Li-po com gestão dinâmica de caminho de energia, um chip elevador de tensão e um monitor de tensão/corrente, permitindo monitorizar o estado de funcionamento da bateria através do barramento I2C. Alimenta o Pi Zero de forma contínua, quer a partir da ligação de energia externa quer através das baterias de reserva, suportando recarga e saída regulada de 5V em simultâneo.
PRINCIPAIS CARACTERÍSTICAS
- Pinos pogo integrados para ligação às placas da série Raspberry Pi Zero
- Chip de recarga de bateria Li-po, com gestão dinâmica de caminho, garantindo uma alimentação mais estável
- Chip elevador de tensão, fornecendo uma saída de energia regulada de 5V
- Comunicação por barramento I2C, monitorizando a tensão, corrente, potência e capacidade remanescente da bateria em tempo real
- Múltiplos circuitos de proteção da bateria: proteção contra sobrecarga/sobredescarga, proteção contra sobrecorrente e proteção contra curto-circuito, mais seguro e estável
- Indicador de recarga para monitorizar o estado de funcionamento da bateria
- Inclui recursos de desenvolvimento e manual
ESPECIFICAÇÕES
- Tensão de saída: 5V
- Carregador: 5V
- Barramento de controlo: I2C
- Bateria:
- Bateria Li-po 803040
- 1000mAh, 3.7V
- Tamanho do furo de montagem: 3.0mm

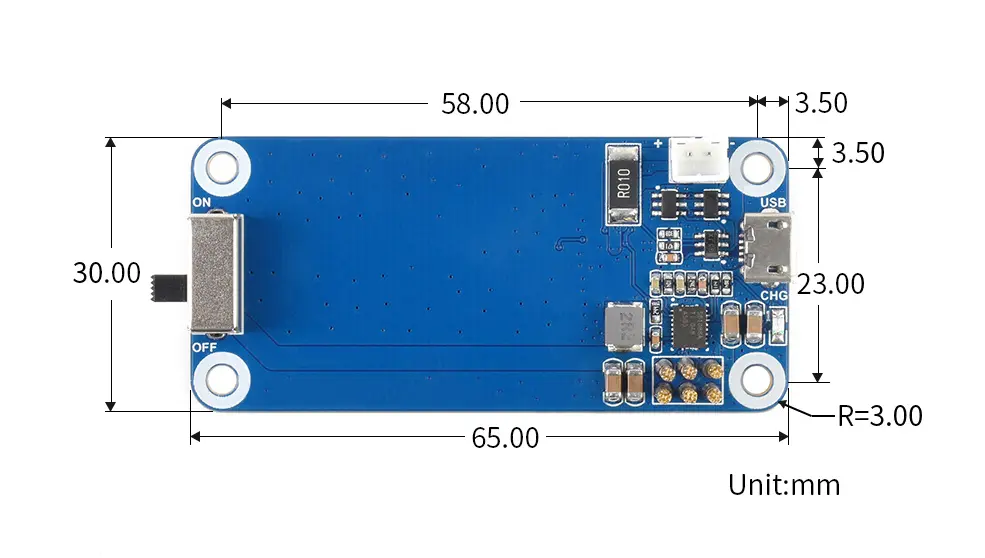

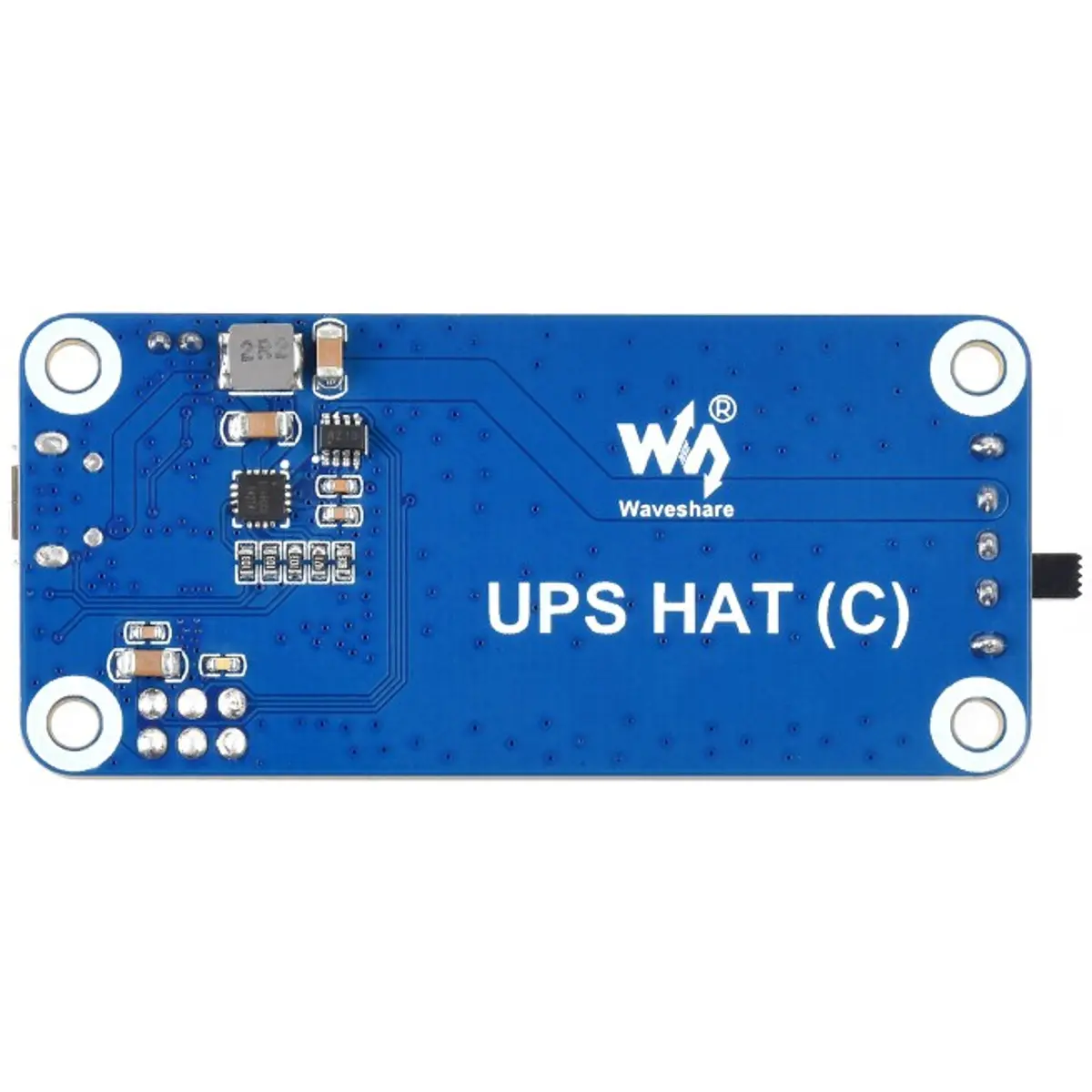

- Dimensões: 65 × 30mm
- Peso: 0.041 kg

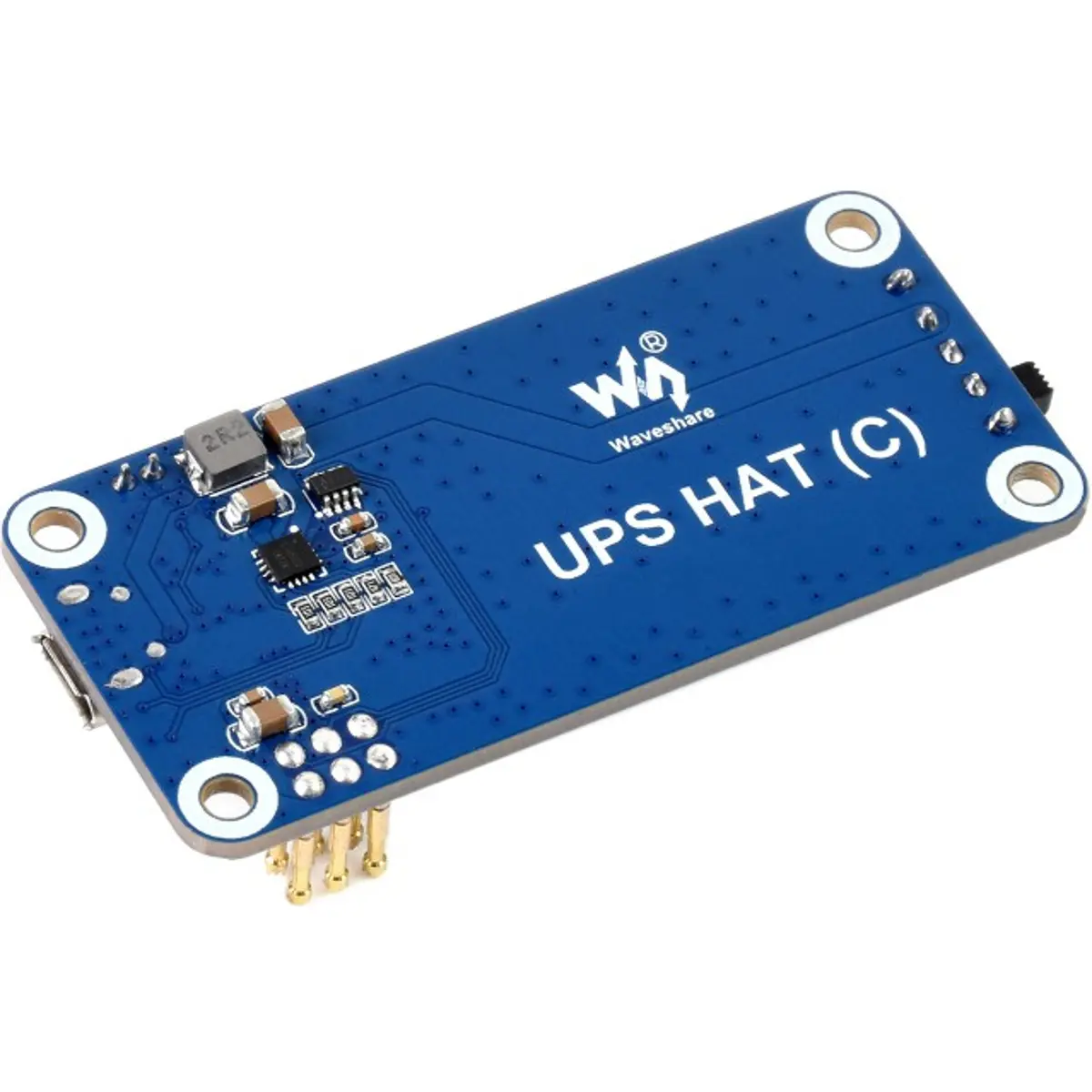

- Componentes a bordo:

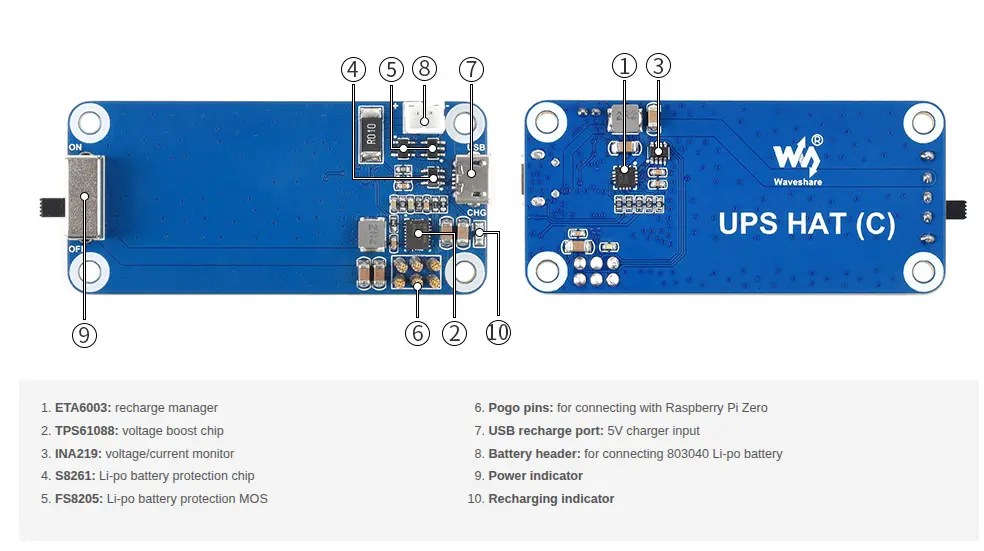

- ETA6003: gestor de recarga
- TPS61088: chip elevador de tensão
- INA219: monitor de tensão/corrente
- S8261: chip de proteção de bateria Li-po
- FS8205: MOS de proteção de bateria Li-po

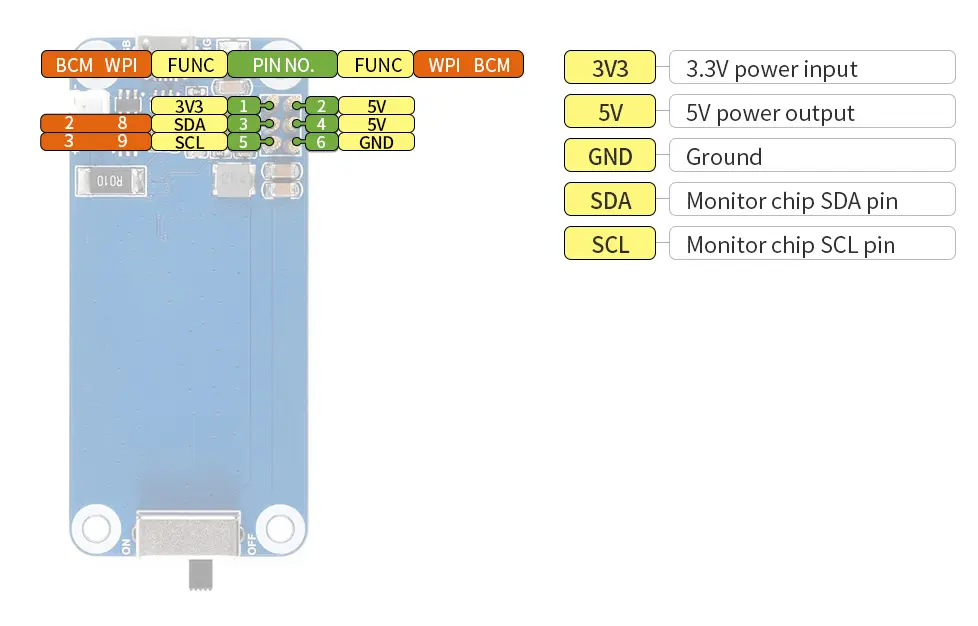

- Conectores e indicadores:

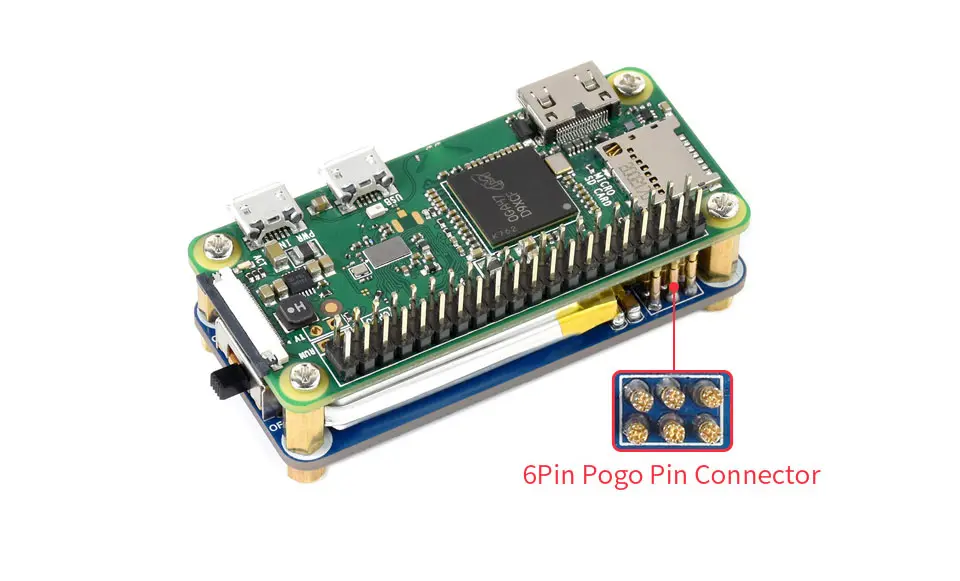

- Pinos pogo: para ligação com Raspberry Pi Zero
- Porta de recarga USB: entrada do carregador de 5V
- Conector de bateria: para ligação da bateria Li-po 803040
- Indicador de alimentação
- Indicador de recarga
CONTEÚDO DA EMBALAGEM
- UPS HAT (C) ×1

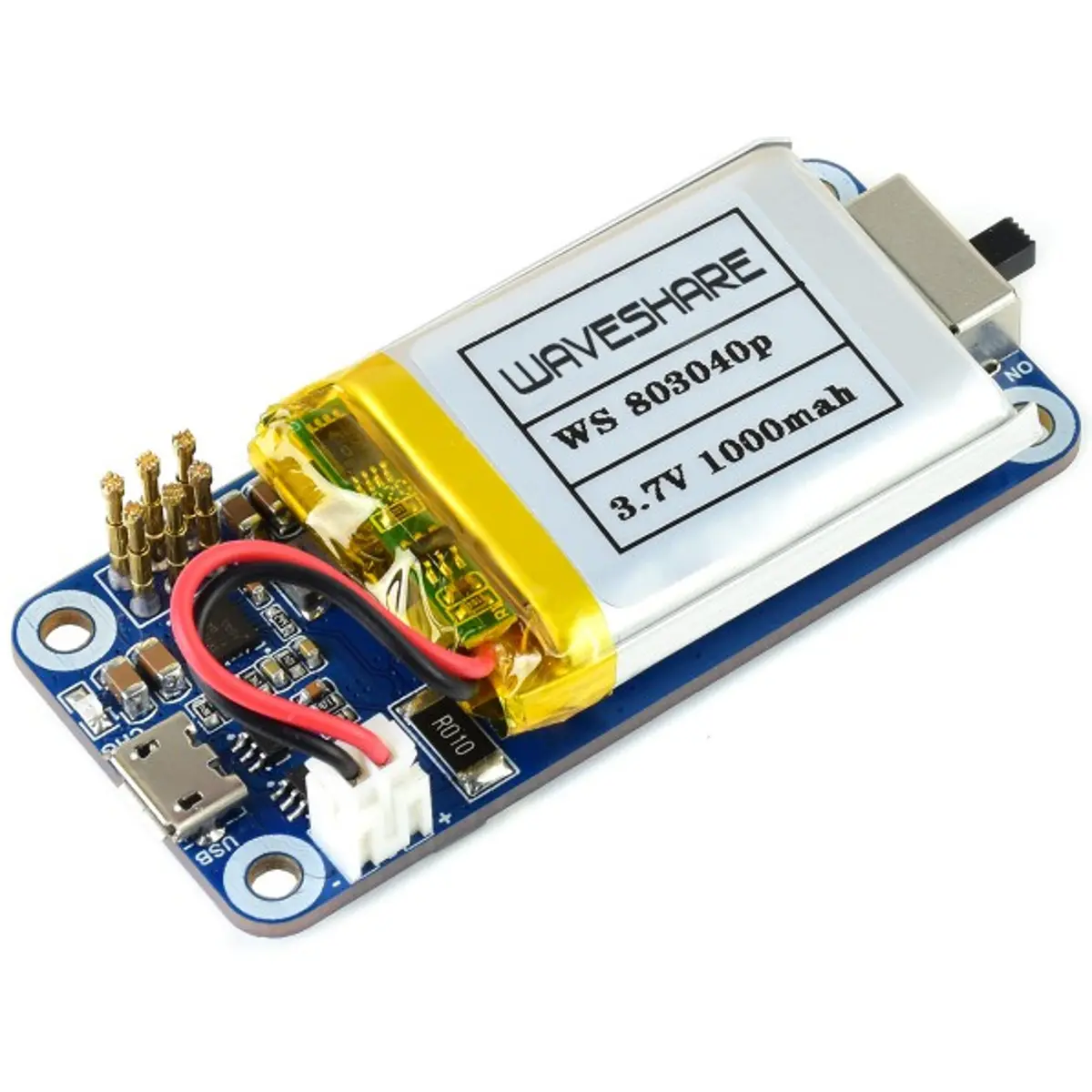

- Bateria Li-po 1000mAh ×1
- Pacote de parafusos ×1
NOTAS
- Suporta a série Raspberry Pi Zero (o pinheader deve ser soldado), permitindo também a montagem de outros HATs por cima.
- Permite monitorização em tempo real da tensão, corrente, potência e capacidade remanescente da bateria via I2C.
- Quando a tensão desce demasiado, é possível guardar ficheiros corretamente e desligar o sistema por software, evitando perda de dados.
CUiDADOS A TER:- As baterias de Li-ion e Li-po são bastante instáveis. Podem causar incêndio, ferimentos pessoais ou danos materiais, caso não sejam corretamente recarregadas ou utilizadas.
- Não inverta as polaridades ao recarregar ou descarregar a bateria.
- Não misture baterias antigas com novas, evite utilizar baterias de marcas diferentes.
- Ao adquirir uma bateria de lítio, deve garantir-se sempre que a especificação da bateria é compatível com a placa de expansão.
- As baterias de lítio têm um ciclo de vida limitado, deteriorando-se também com o passar do tempo. Devem ser substituídas por novas quando atingirem o seu ciclo de vida máximo, ou ao fim de dois anos de utilização, o que ocorrer primeiro.
- Deve ser armazenada com cuidado e de forma adequada, mantendo-a afastada de artigos inflamáveis e explosivos, e fora do alcance de crianças, evitando qualquer acidente de segurança causado por armazenamento descuidado.
▶
