Waveshare 25452 - Placa de desenvolvimento ESP32-C3 (mini), Processador Single-core , 160MHz, 2.4GHz Wi-Fi & Bluetooth

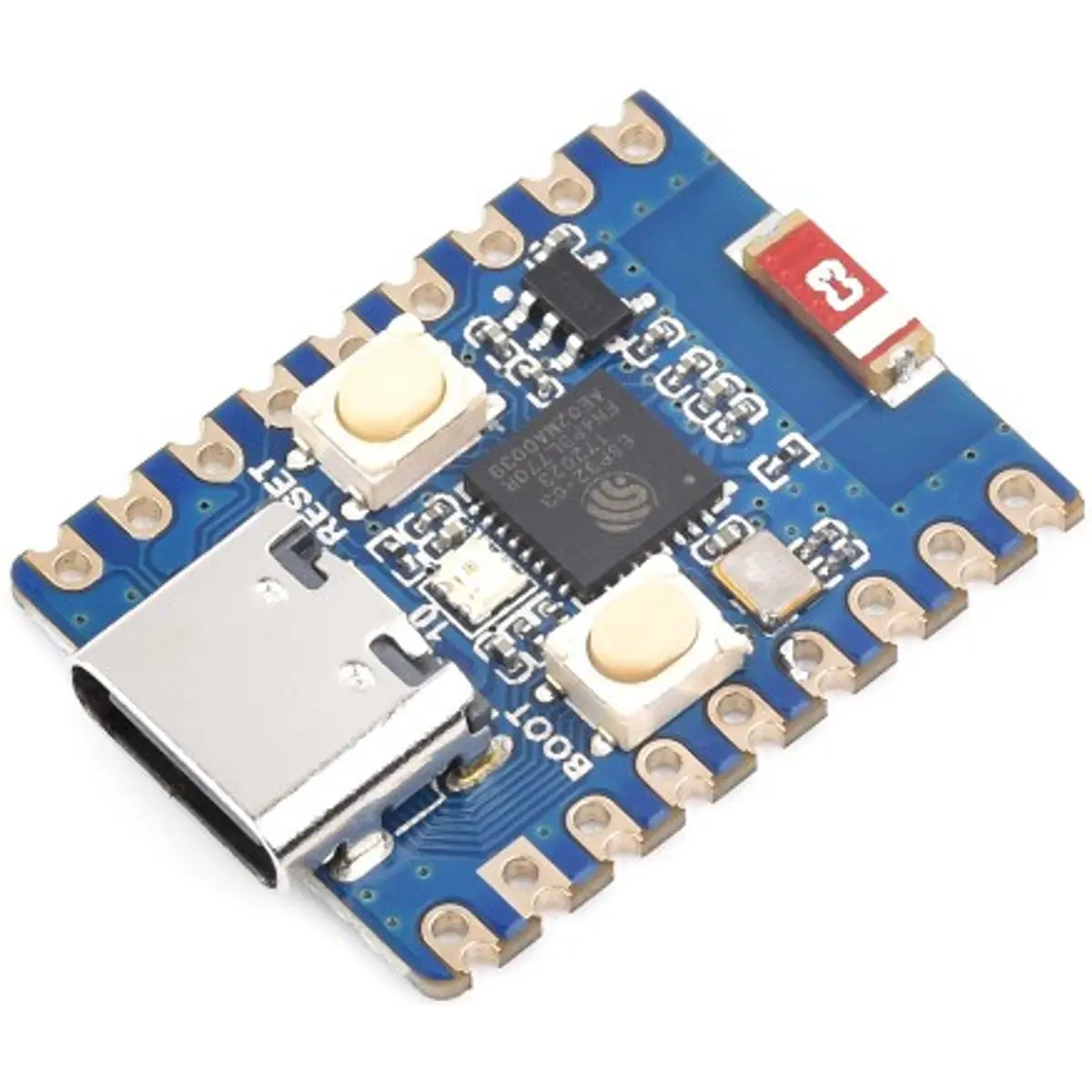

Os módulos ESP32-C3-Zero (sem header) é um módulo compacto com orifícios em castelo (castellated), o que facilita a sua integração noutras placas portadoras, tem um conetor USB Type-C integrado e disponibiliza a maioria dos pinos num formato reduzido. Utiliza o ESP32-C3FH4, um System-on-Chip (SoC) que integra Wi-Fi de baixo consumo e Bluetooth 5 (LE), além de 4MB de memória Flash.
Inclui ainda aceleradores criptográficos de hardware, RNG, HMAC e um módulo de Assinatura Digital, cumprindo os requisitos de segurança para aplicações IoT e oferecendo interfaces periféricas variadas.
Os seus diversos modos de funcionamento de baixo consumo satisfazem as necessidades energéticas de cenários como Internet das Coisas (IoT), dispositivos móveis, eletrónica vestível (wearables) e casas inteligentes.


PRINCIPAIS CARACTERÍSTICAS

• Equipado com o chip ESP32-C3FH4, com processador RISC-V de 32 bits de núcleo único, com frequência até 160MHz.
• Suporta Wi-Fi de 2,4GHz (802.11 b/g/n) e Bluetooth® 5 (LE).
• Memória SRAM integrada de 400KB e ROM de 384KB, com 4MB de Flash empilhada (stacked).

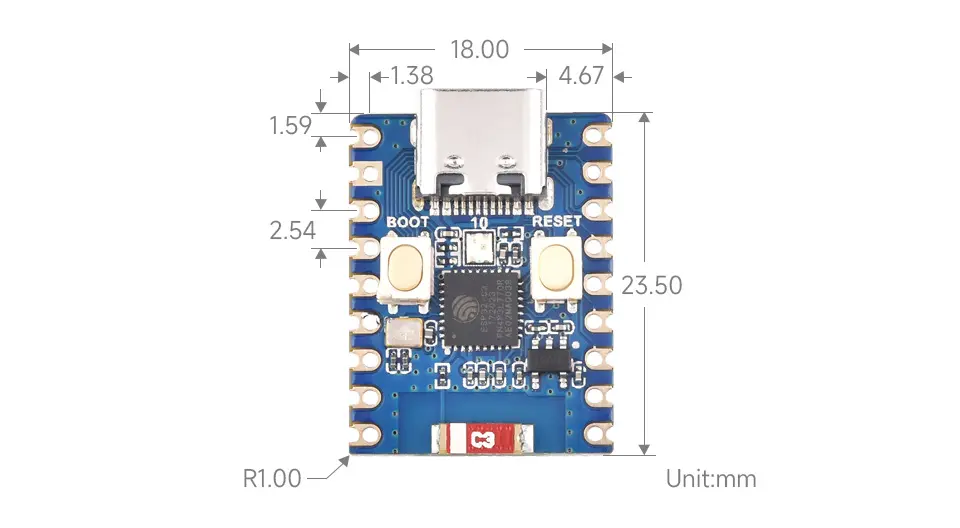

• Design em módulo com orifícios em castelo e antena cerâmica integrada, facilitando a integração em placas base personalizadas.
• Suporta configurações flexíveis de clock e controlo independente da alimentação do módulo, permitindo modos de baixo consumo em diversos cenários.

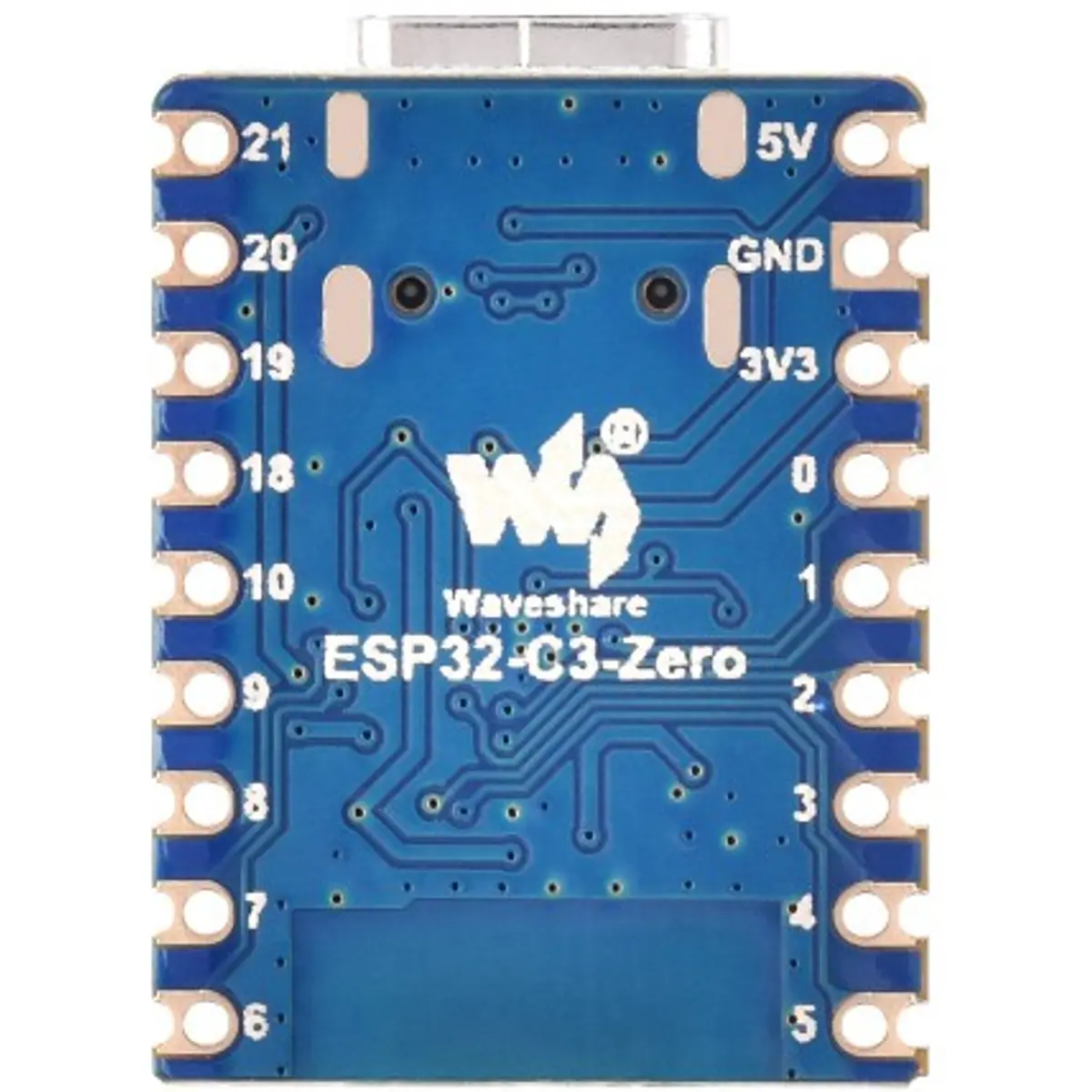

• Controlador USB Serial full-speed integrado, com 15 pinos GPIO disponíveis para configuração flexível de periféricos.
• Inclui periféricos como 3 × SPI, 1 × I2C, 2 × UART, 1 × I2S, 2 × ADC, entre outros.

ESPECIFICAÇÕES

• Chip principal: ESP32-C3FH4
  • Processador: RISC-V de 32 bits, núcleo único
  • Frequência máxima: 160MHz
• Memória:
  • SRAM: 400KB
  • ROM: 384KB
  • Flash: 4MB (empilhada)
• Conetividade sem fios:
  • Wi-Fi: 2,4GHz (802.11 b/g/n)
  • Bluetooth: 5 (LE)
• Interfaces e periféricos:
  • GPIO: 15 pinos
  • SPI: 3
  • I2C: 1
  • UART: 2
  • I2S: 1
  • ADC: 2
• Segurança: acelerador criptográfico de hardware, RNG, HMAC, módulo de Assinatura Digital

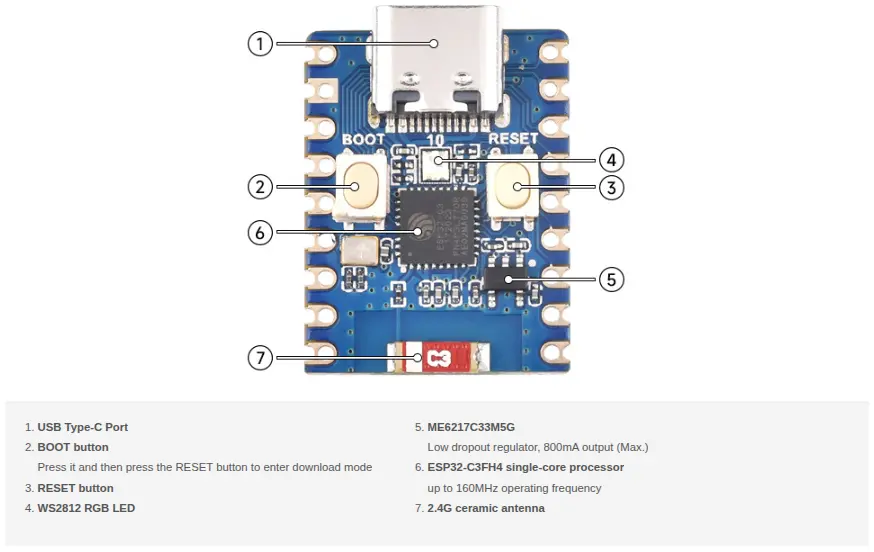

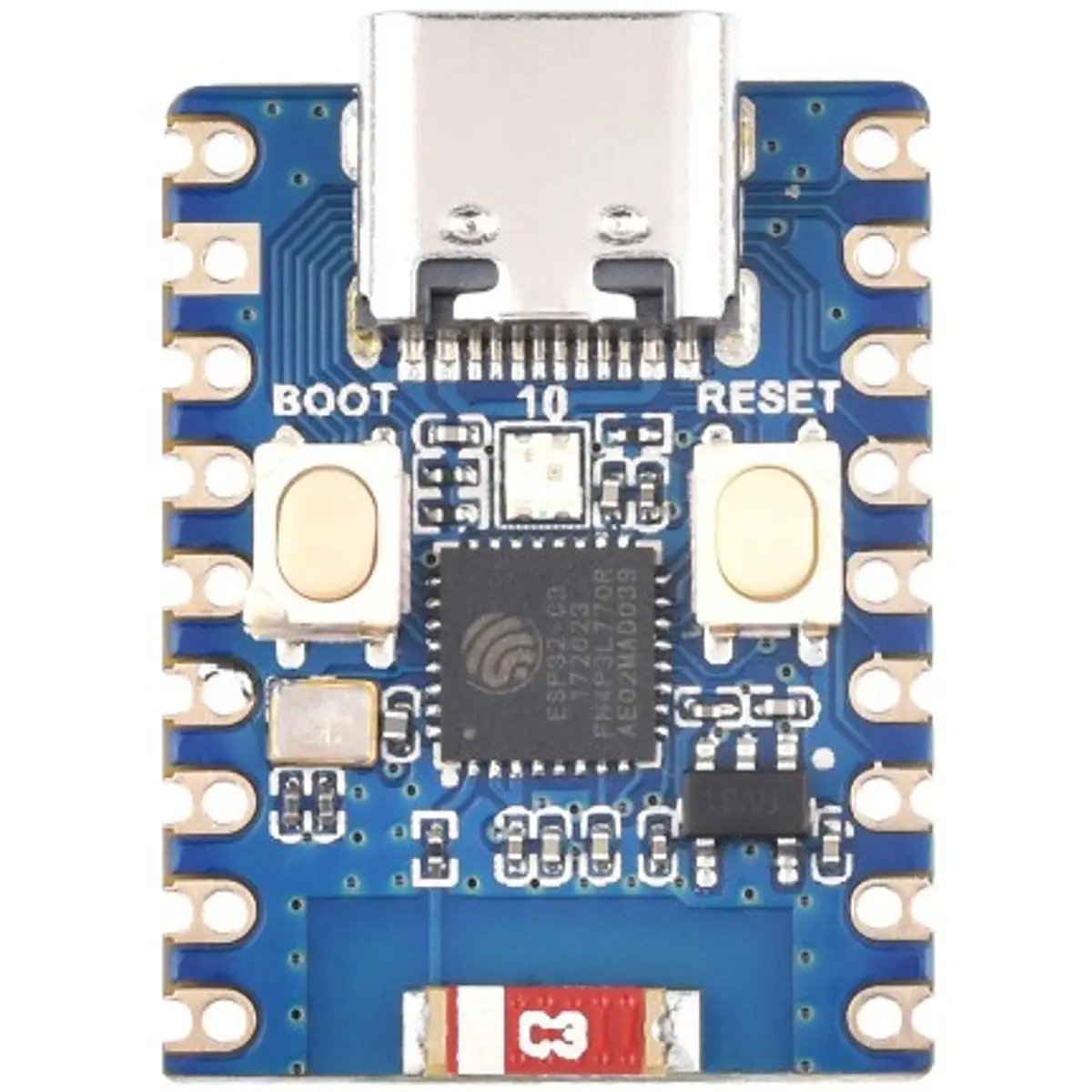

• Componentes on-board:
  • Porta USB Type-C
  • Botão BOOT (GPIO9)
  • Botão RESET
  • LED RGB WS2812 (ligado ao GPIO10)
  • Regulador de tensão ME6217C33M5G (LDO), corrente de saída máxima de 800mA
  • Antena cerâmica de 2,4GHz
• Alimentação:
  • Tensão dos pinos IO: 3,3V
  • Alimentação externa (pad "5V"): 3,7V~6V

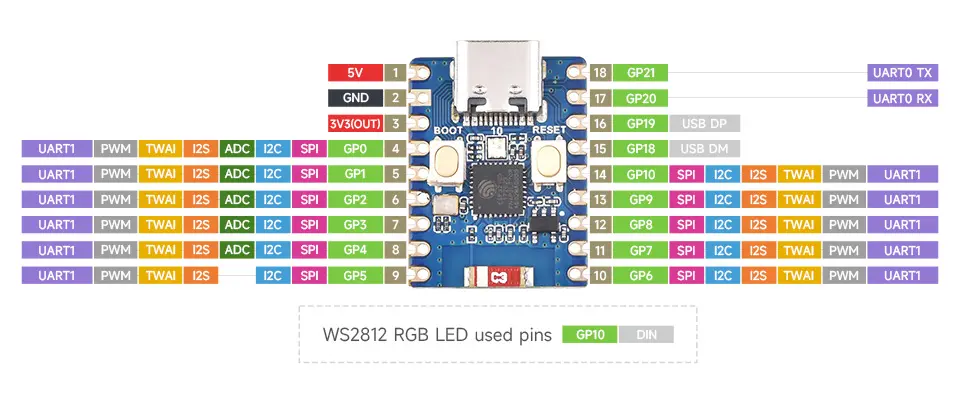

• Pinos UART0 por defeito: TX = GPIO21, RX = GPIO20
• Peso: 0,002 kg

CONTEÚDO DA EMBALAGEM

• ESP32-C3-Zero (versão sem header) ×1

NOTAS

• Ao utilizar o ESP32-C3-Zero como placa filha (daughter board), deve manter-se a área da antena cerâmica livre, evitando cobri-la com PCB, metal ou componentes plásticos.
• Os pinos GPIO12 a GPIO17 não estão disponíveis externamente, pois são utilizados pela memória Flash de 4MB empilhada.
• O GPIO10 é utilizado para ligação ao LED RGB WS2812.
• O ESP32-C3-Zero não utiliza chip ponte USB-para-UART; para fazer o download do firmware, é necessário manter premido o botão BOOT (GPIO9) antes de ligar o cabo Type-C.
• Suporta programação em C/C++ (Arduino, ESP-IDF) e MicroPython.
