Waveshare 17221 - Placa Hat de expansão 2 canais isolados (RS485) - para Raspberry Pi

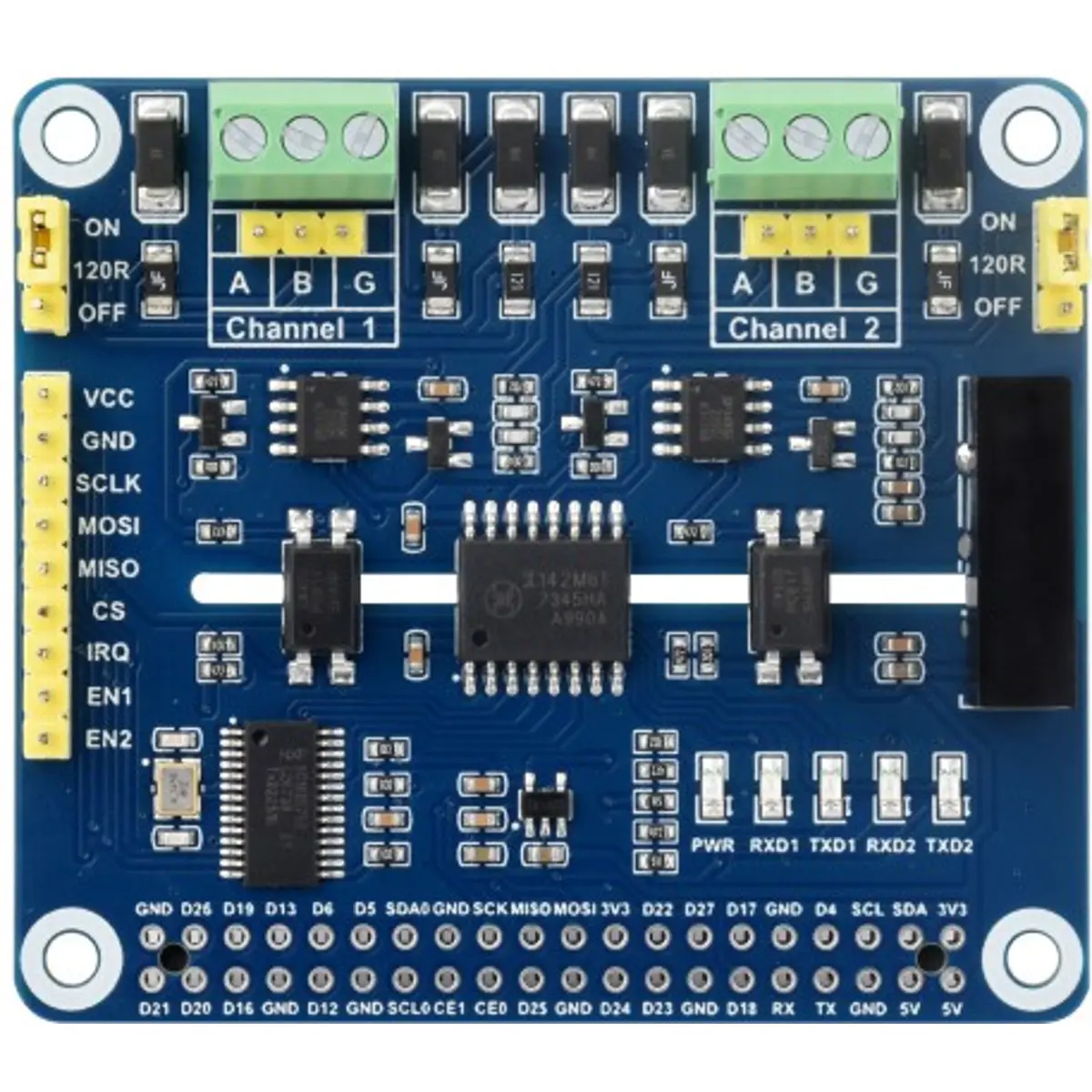

HAT de expansão RS485 de 2 canais, isolado, para Raspberry Pi, baseado na solução SC16IS752+SP3485, com múltiplos circuitos de proteção integrados. Permite controlar de forma simples a transmissão e receção RS485 de 2 canais via interface SPI, com transmissão e receção manuais ou automáticas, configuráveis por comutador DIP. Graças à sua comunicação rápida, estabilidade, fiabilidade e segurança, é uma escolha ideal para áreas como a automação industrial.

PRINCIPAIS CARACTERÍSTICAS

• Cabeçalho GPIO padrão de 40 pinos para Raspberry Pi, compatível com a série de placas Raspberry Pi
• Combinação de chips SC16IS752+SP3485, converte SPI para RS485, com taxa de dados até 921600bps
• Permite transmissão e receção de dados manual ou automática, configurada por comutador DIP
• TVS (Transient Voltage Suppressor) integrado, que suprime eficazmente picos de tensão transitórios e sobretensões no circuito, com proteção contra relâmpagos e eletricidade estática
• Fusível autorrecuperável e díodos de proteção integrados, garantindo estabilidade de corrente/tensão de saída e proteção contra sobrecorrente/sobretensão, melhorando a resistência a choques
• LEDs integrados para indicação do estado de alimentação e de transmissão/receção

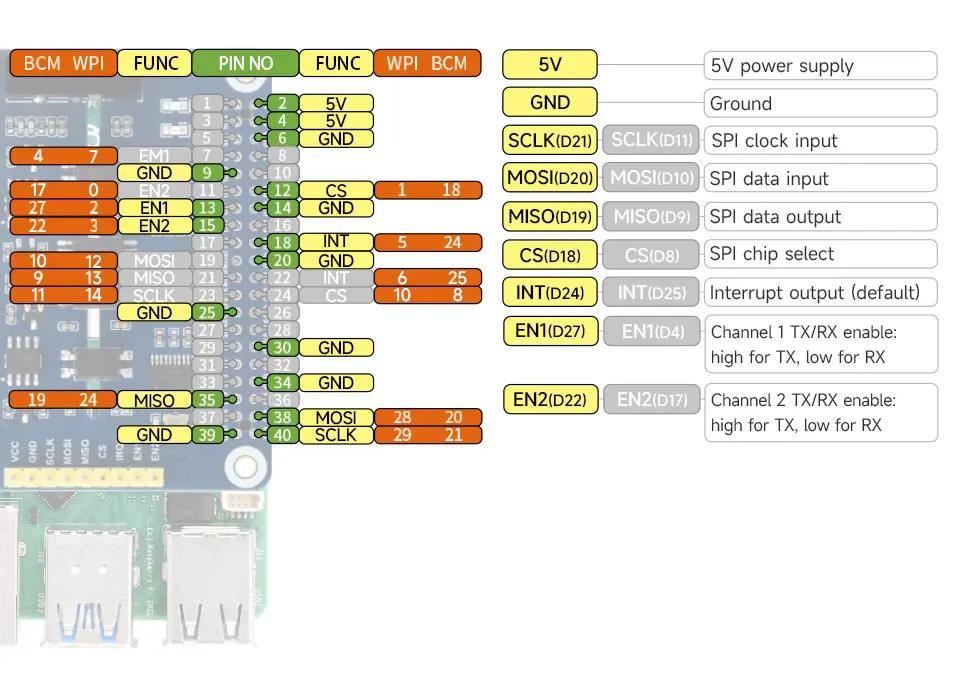

• Pinos de controlo SPI disponíveis, para ligação a placas de controlo como Arduino
• Inclui recursos de desenvolvimento online e manual (exemplos em C e Python)

ESPECIFICAÇÕES

• Chip de expansão UART: SC16IS752
• Transcetor RS485: SP3485
• Interface de comunicação: SPI
• Taxa de dados: 300 ~ 921600 bps
• Tensão de funcionamento: 3,3V / 5V

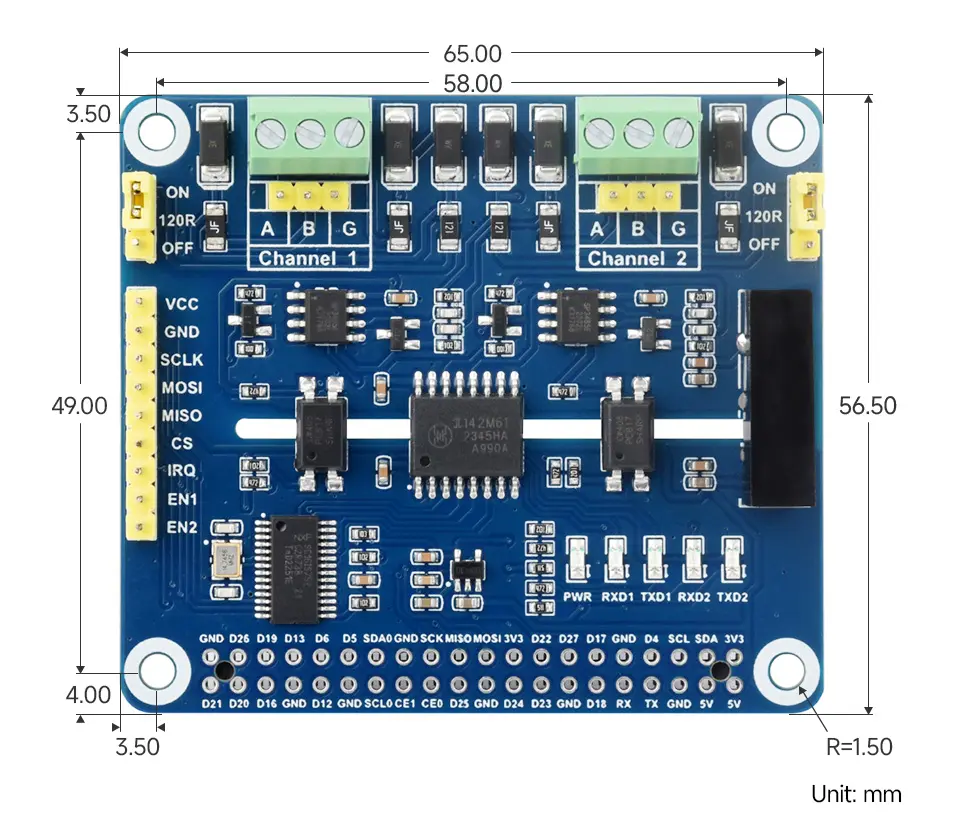

• Dimensões: 65,0 × 56,5mm
• Diâmetro dos furos de montagem: 3,0mm

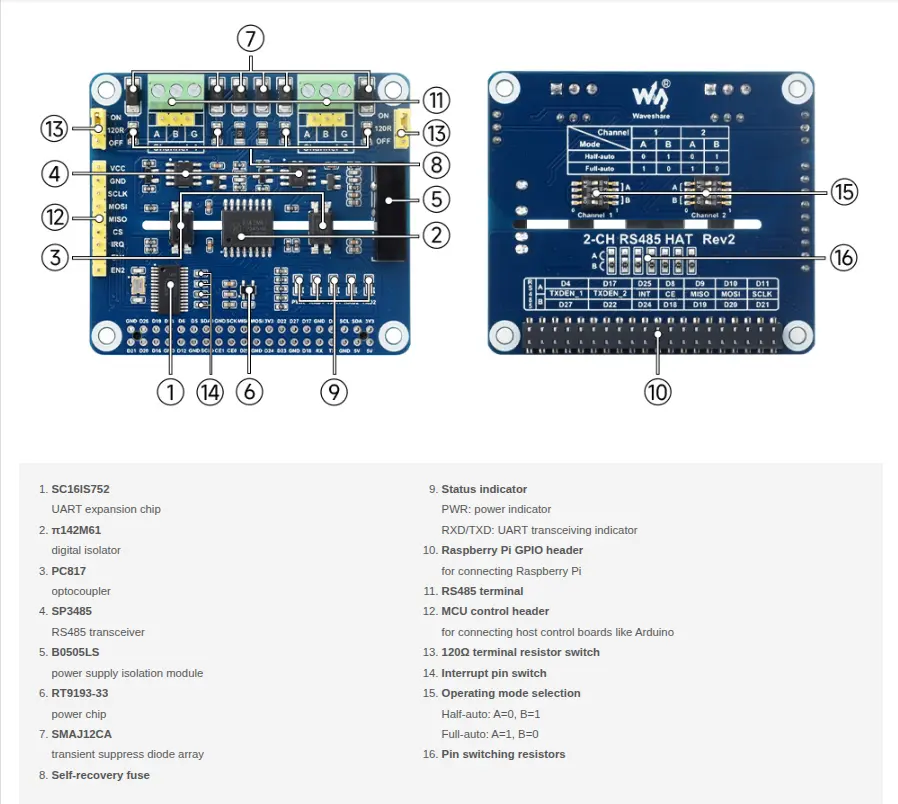

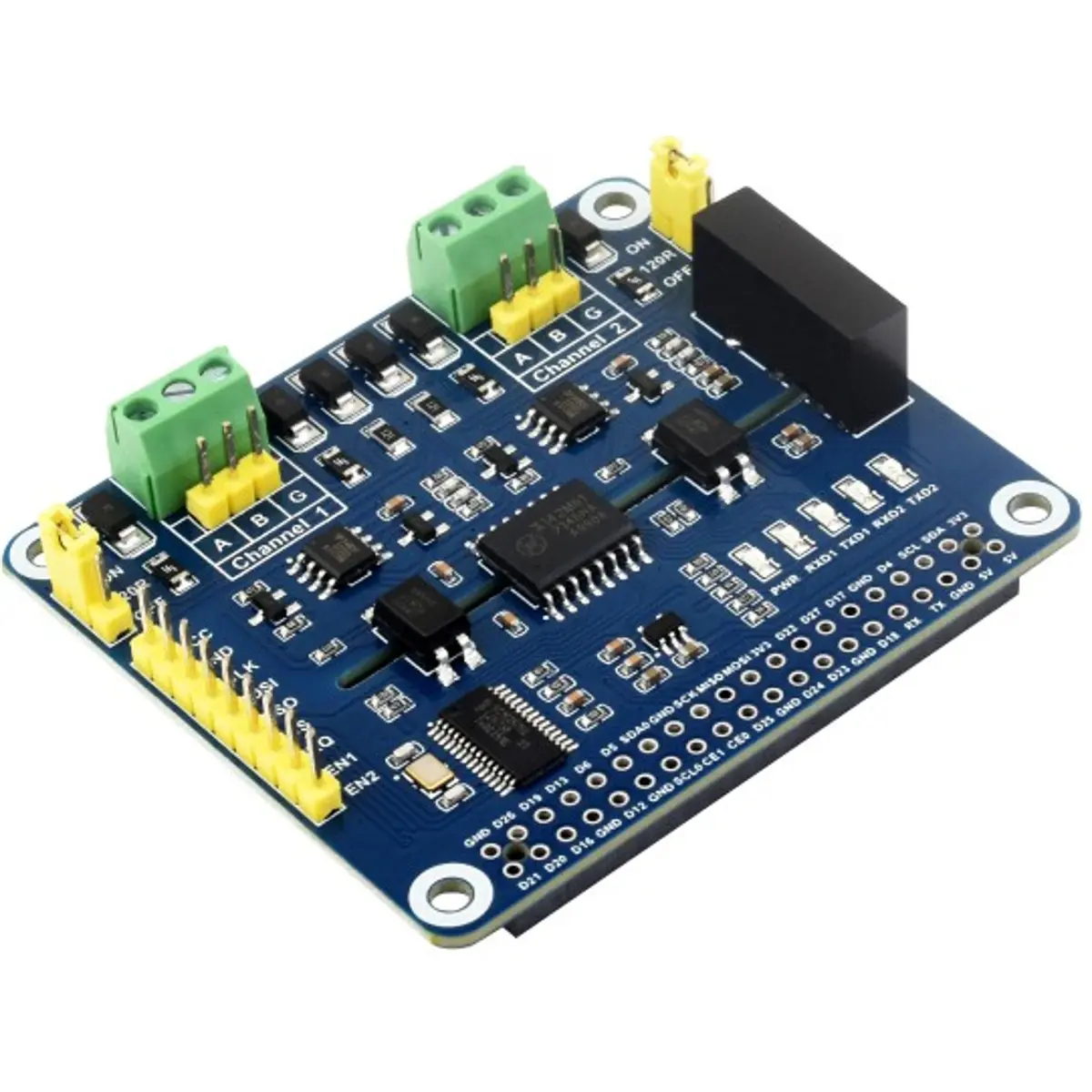

• Componentes integrados:
  • SC16IS752 – chip de expansão UART
  • π142M61 – isolador digital
  • PC817 – optoacoplador
  • SP3485 – transcetor RS485
  • B0505LS – módulo de isolamento de alimentação
  • RT9193-33 – chip de alimentação
  • SMAJ12CA – matriz de díodos supressores de tensão transitória
  • Fusível autorrecuperável
• Peso: 0,029 kg

CONTEÚDO DA EMBALAGEM

• 2-CH RS485 HAT ×1
• Cabeçalho de pinos fêmea 2×20 ×1
• Kit de parafusos para Raspberry Pi ×1

NOTAS

• Dispõe de indicadores de estado: PWR (indicador de alimentação) e RXD/TXD (indicador de transmissão/receção UART).
• Inclui interruptor de resistência de terminação de 120Ω e interruptor de pino de interrupção.

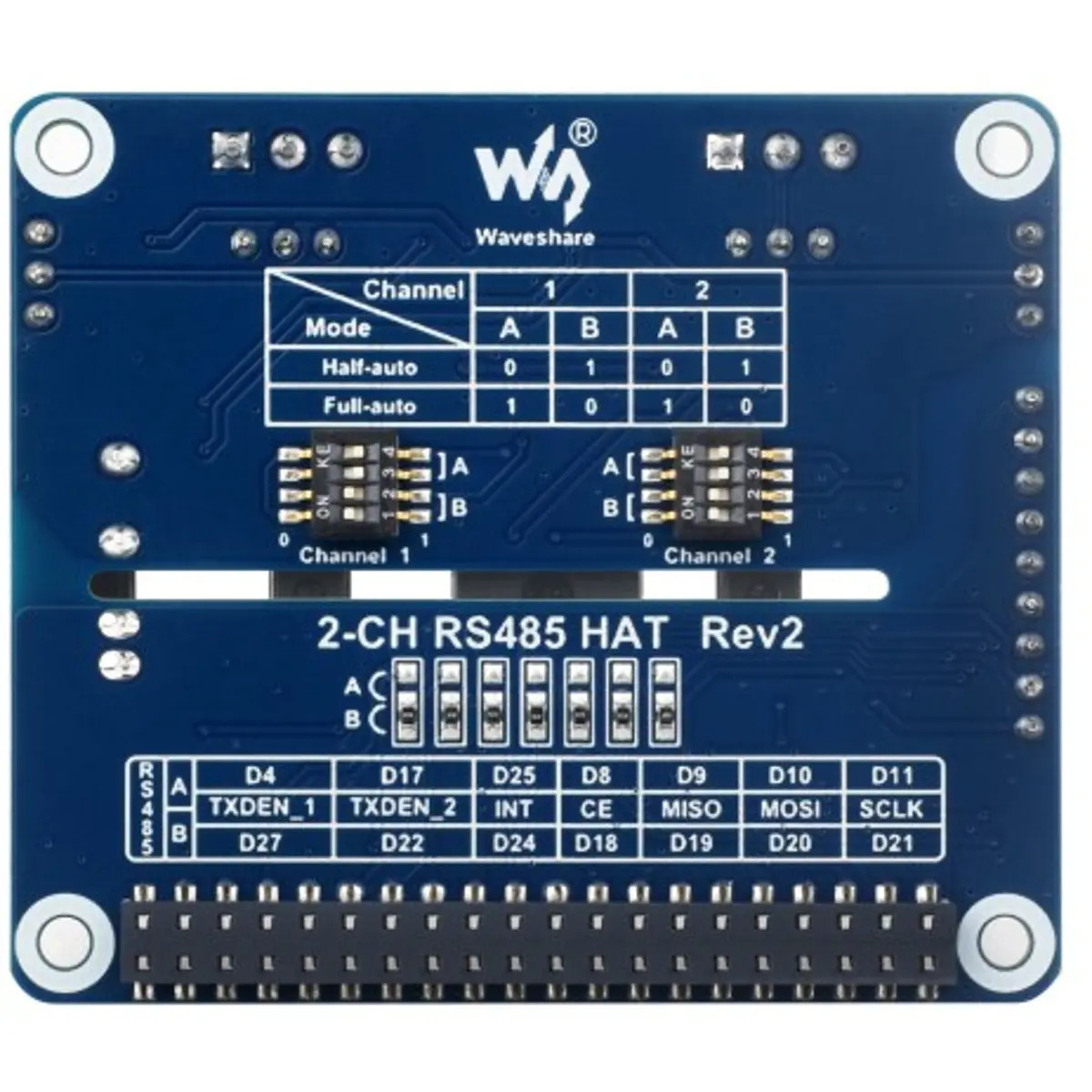

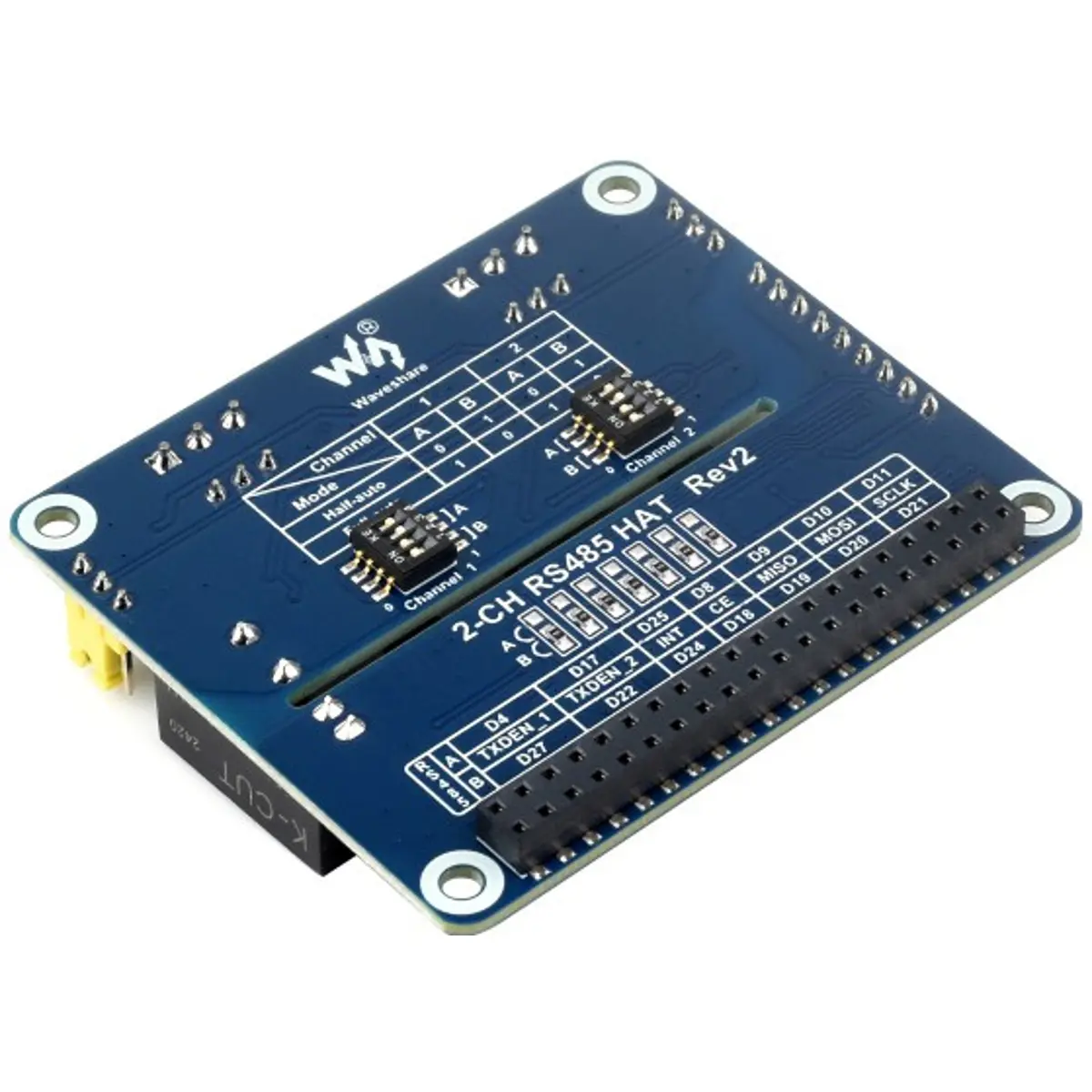

• Modo de funcionamento selecionável: semiautomático (Half-auto, A=0, B=1) ou totalmente automático (Full-auto, A=1, B=0).
• Dispõe de cabeçalho de controlo MCU adicional, para ligação a placas de controlo como Arduino.
