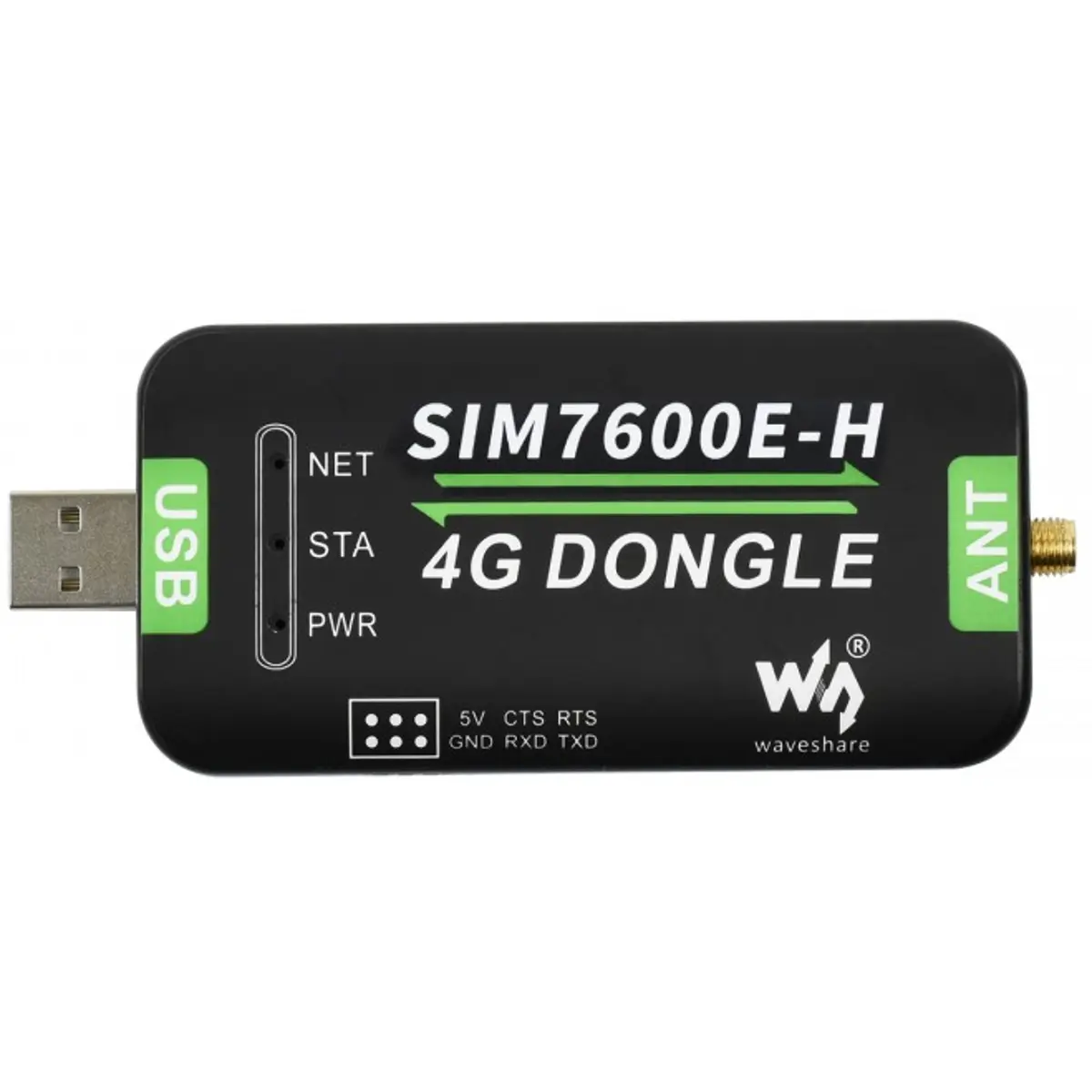

Waveshare 21444 - Adaptador USB 4G/GNSS - SIM7600E-H

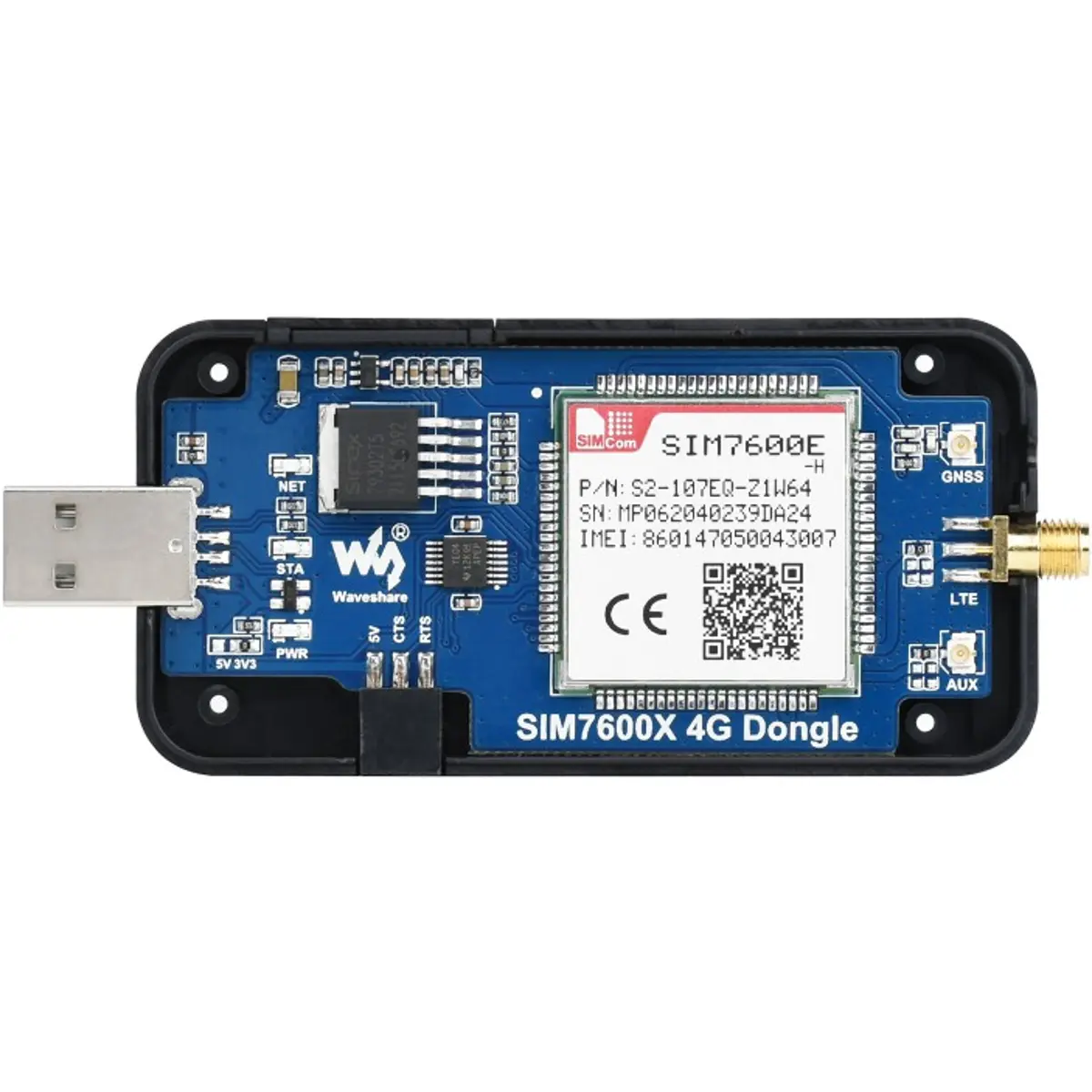

O SIM7600E-H 4G DONGLE, fornecido com antena, é um periférico de comunicação 4G e posicionamento GNSS de nível industrial, destinado à Europa, ao Médio Oriente, à África, à Coreia do Sul, à Tailândia, entre outras regiões.
Trata-se de um dongle 4G de nível industrial, com taxa de download até 150 Mbps e de upload até 50 Mbps, compatível com os sistemas operativos Windows e Linux. Basta ligá-lo a um portátil, PC, Raspberry Pi, computador industrial ou outro dispositivo anfitrião IoT para dispor facilmente de uma ligação de rede 4G em qualquer lugar.

PRINCIPAIS CARACTERÍSTICAS

• Suporta ligação de rede 2G/3G/4G, aplicável principalmente à Europa, ao Médio Oriente, à África, à Coreia do Sul, à Tailândia, entre outras regiões
• Driver disponibilizado para os sistemas operativos Windows e Linux
• Suporta protocolos de rede como TCP/IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS e DNS
• Porta USB integrada, para ligação direta a hosts ARM/x86 ou outros computadores industriais
• Porta UART integrada com controlo de fluxo por hardware, para ligação a placas anfitriãs como Arduino/STM32
• Conector GNSS integrado, com suporte para posicionamento por GPS, Beidou, GLONASS e por estação base LBS (é necessária antena GNSS adicional, não incluída)

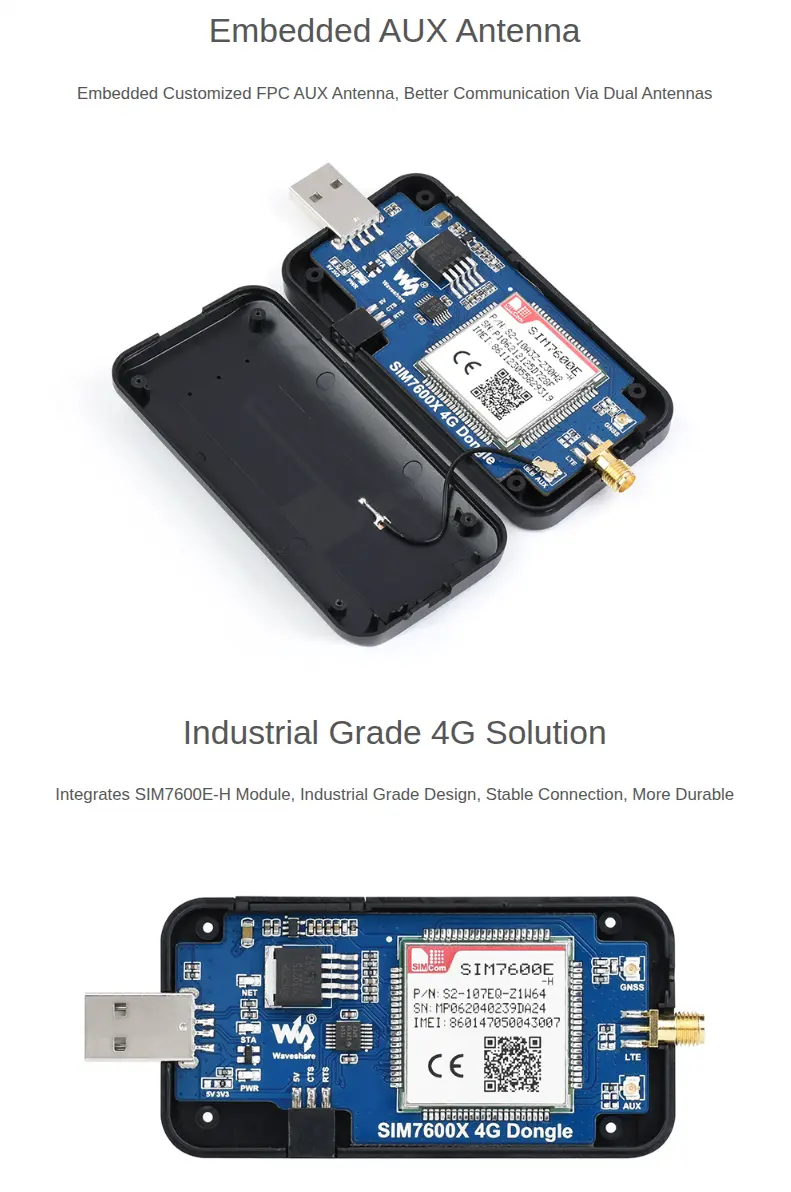

• Conector AUX integrado, juntamente com antena AUX FPC personalizada embutida, para melhor desempenho de comunicação

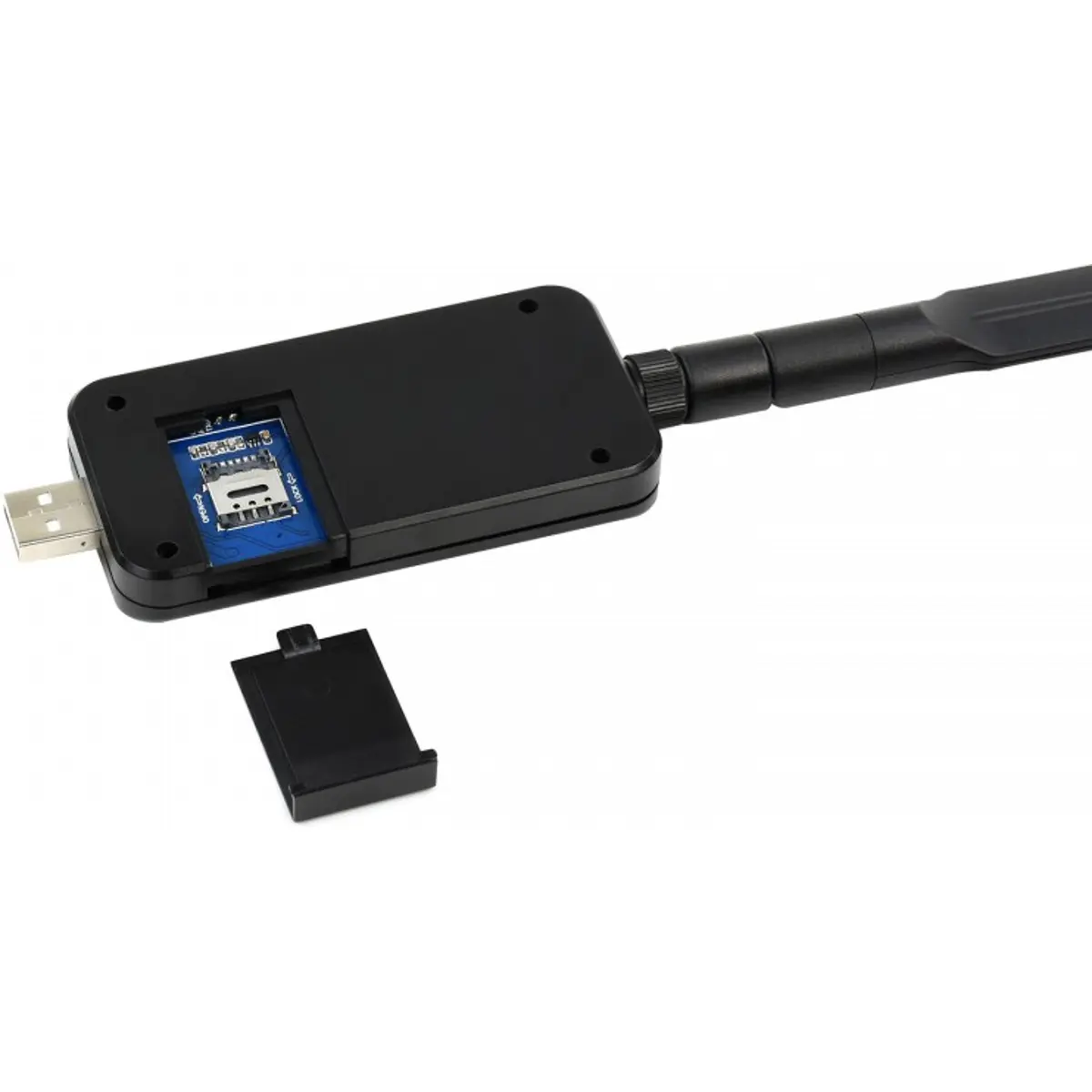

• Ranhura para cartão Nano SIM, compatível com cartões Nano SIM de 1,8V/3V
• 3 indicadores LED, para fácil monitorização do estado de funcionamento

ESPECIFICAÇÕES

• Regiões aplicáveis: Europa / Médio Oriente / África / Coreia do Sul / Tailândia
• Banda:
  • LTE Cat-4: LTE-TDD B38/B40/B41; LTE-FDD B1/B3/B5/B7/B8/B20
  • 3G (UMTS/HSPA+): B1/B5/B8
  • 2G (GSM/GPRS/EDGE): 900/1800 MHz
  • GNSS: GPS/Beidou/GLONASS/GALILEO/QZSS
• Taxa de dados:
  • LTE Cat-4: 150 Mbps (descendente) / 50 Mbps (ascendente)
  • 3G (HSPA+): 42 Mbps (descendente) / 5,76 Mbps (ascendente)
  • 2G (EDGE): 236,8 Kbps (descendente) / 236,8 Kbps (ascendente)
  • 2G (GPRS): 85,6 Kbps (descendente) / 85,6 Kbps (ascendente)
• Funcionalidades de software:
  • Sistema operativo: Windows/Linux
  • Protocolo de rede: TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS
  • Protocolo de ligação: NDIS/RNDIS/PPP
  • SMS: suporta MT, MO, CB, Texto, PDU
• Descrição de hardware:
  • Interface de comunicação: USB/UART
  • Velocidade de transmissão UART: 300 bps ~ 4 Mbps (115200 bps por defeito)
  • Indicadores: NET (rede), STA (estado), PWR (alimentação)
  • Suporte de cartão SIM: cartão Nano SIM (1,8V/3V)
  • Conector de antena: MAIN LTE, AUX LTE, GNSS
  • Alimentação: 5V
  • Nível lógico: 3,3V

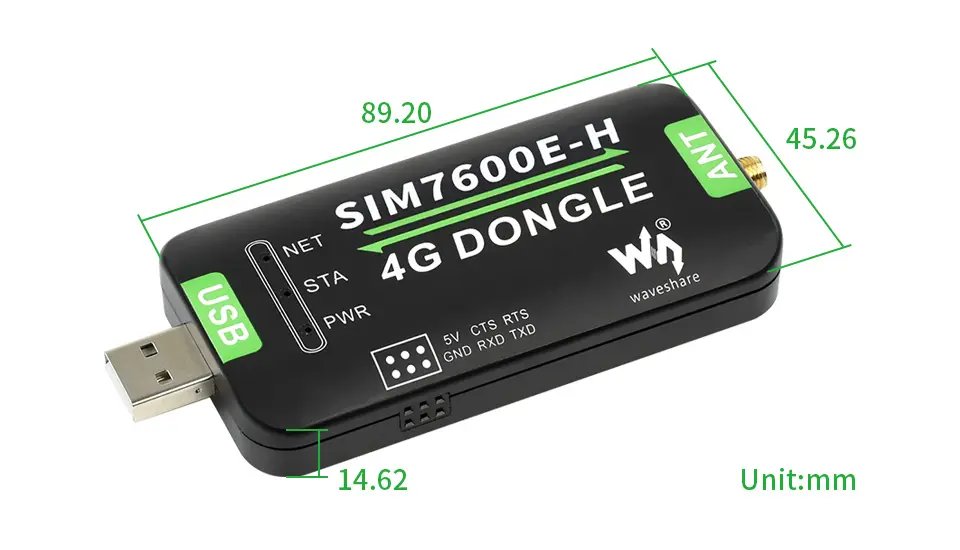

• Dimensões: 89,20 × 45,26 × 14,62 mm
• Peso: 95 g

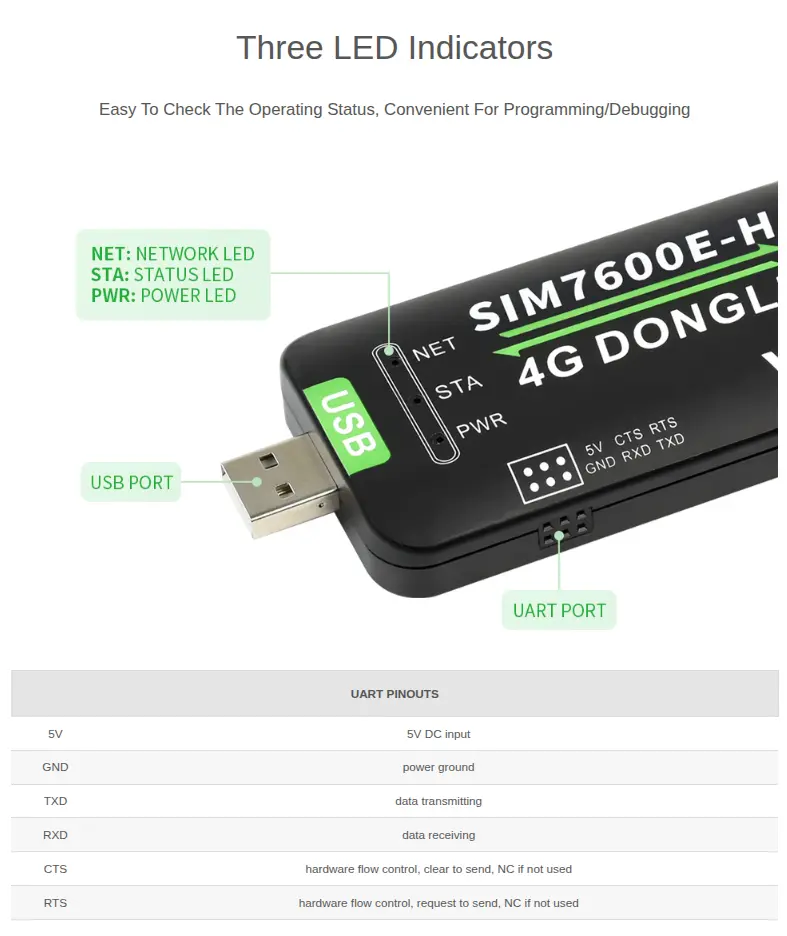

• Pinagem UART:
  • 5V: entrada de alimentação DC de 5V
  • GND: terra/massa de alimentação
  • TXD: transmissão de dados
  • RXD: receção de dados
  • CTS: controlo de fluxo por hardware, "clear to send" (NC se não utilizado)
  • RTS: controlo de fluxo por hardware, "request to send" (NC se não utilizado)

CONTEÚDO DA EMBALAGEM

• SIM7600E-H 4G DONGLE ×1

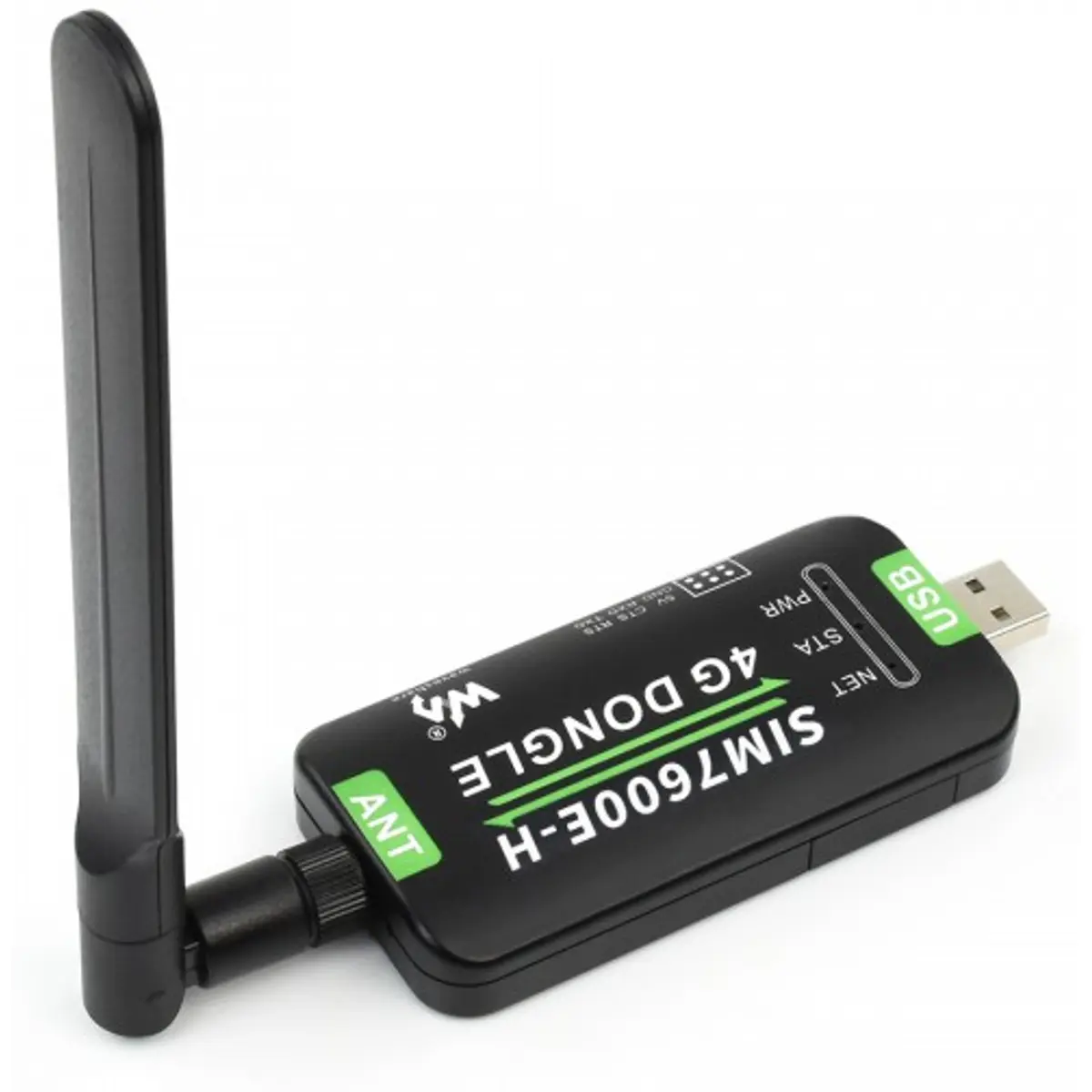

• Antena LTE ×1
• Cabo de extensão USB ×1
• Cabo de ligação de 6 pinos ×1
• Kit de ferramentas com parafusos ×1

NOTAS

• A antena GNSS não está incluída.
• As taxas de dados indicadas (150 Mbps / 50 Mbps) correspondem a valores idealizados; a taxa real pode variar significativamente em função da cobertura de rede, do congestionamento de tráfego, das condições da estação base, entre outros fatores.
