O Arduino Starter Kit R4 é uma plataforma completa de aprendizagem prática para entrar no mundo da eletrónica, programação e prototipagem com Arduino. Baseado na placa Arduino UNO R4 WiFi, combina um microcontrolador Arm Cortex-M4 de 32 bits, conectividade Wi-Fi e Bluetooth Low Energy, matriz LED integrada de 12x8 e um conjunto alargado de componentes para criar projetos interativos desde o primeiro contacto.
Concebido para makers, estudantes, educadores e salas de aula STEM, este kit permite aprender conceitos fundamentais de eletrónica e programação através de projetos guiados, progressivos e hands-on. Inclui livro de projetos, acesso a conteúdos online, suporte para Arduino Cloud e ferramentas modernas de desenvolvimento, tornando-o uma solução versátil para aprendizagem, experimentação e criação de protótipos.
PRINCIPAIS CARACTERÍSTICAS
◆ Kit completo de iniciação à eletrónica, programação e prototipagem com Arduino
◆ Inclui placa Arduino UNO R4 WiFi com microcontrolador Renesas RA4M1 Arm Cortex-M4 a 48 MHz
◆ Conectividade sem fios integrada através de ESP32-S3, com Wi-Fi 4 e Bluetooth 5 Low Energy
◆ Matriz LED vermelha de 12x8 integrada na placa, programável para animações, indicadores e interfaces visuais
◆ Mantém o formato clássico Arduino UNO e compatibilidade lógica de 5 V
◆ Inclui sensores, atuadores, LEDs, resistências, breadboard e acessórios para montagem de circuitos

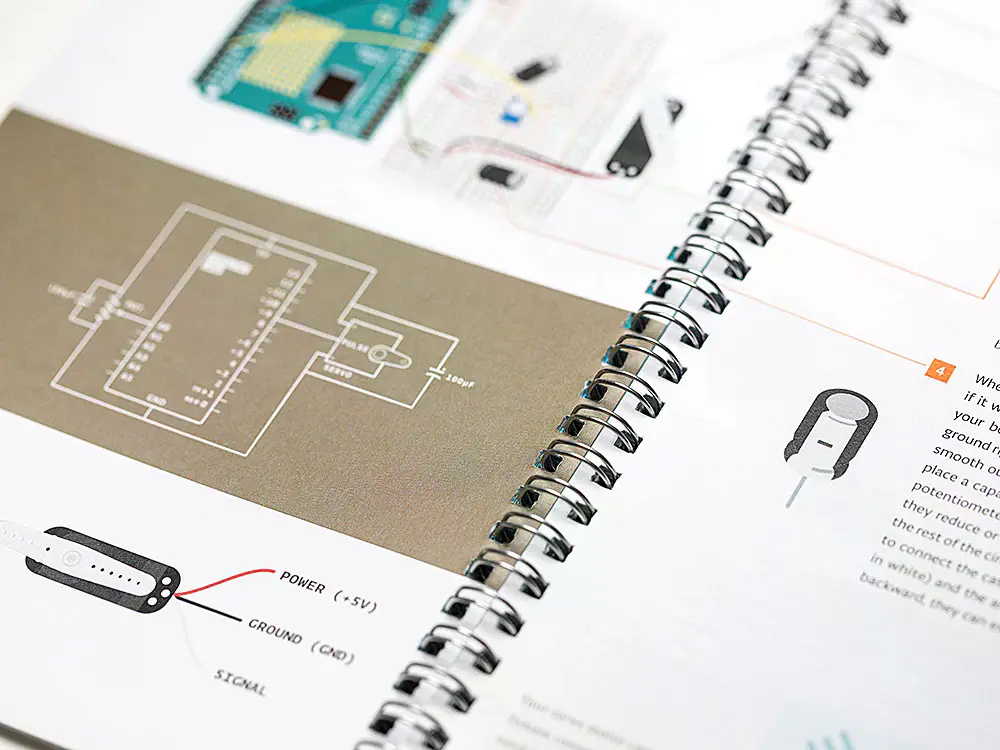

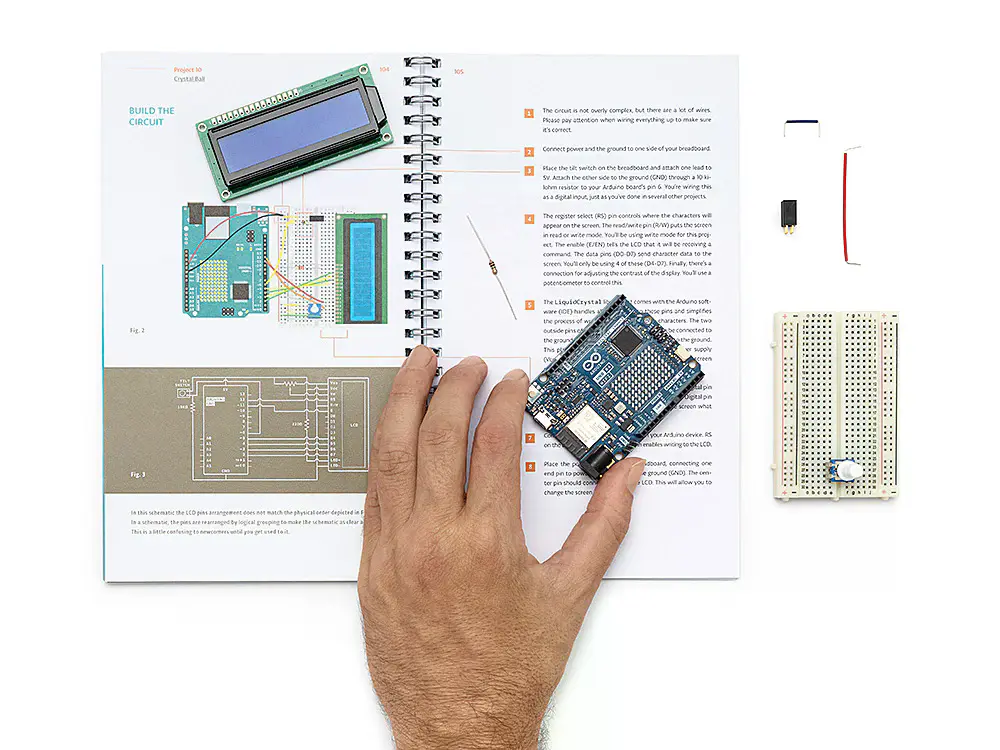

◆ Livro de projetos impresso com atividades guiadas, esquemas, explicações passo a passo e código de exemplo
◆ Projetos progressivos para aprender desde o controlo de LEDs até sensores, motores, som, interfaces e interação com computador
◆ Compatível com Arduino IDE, Arduino Cloud Editor e Arduino Cloud
◆ Suporte para desenvolvimento online, projetos na cloud e utilização do Arduino AI Assistant
◆ Inclui voucher para uma tentativa do exame Arduino Fundamentals Certification
◆ Adequado para ensino, laboratórios, salas de aula STEM, makerspaces e aprendizagem autónoma
ESPECIFICAÇÕES
• Produto: Arduino Starter Kit R4
• SKU: K000007_R4
• Áreas de aplicação:
- Educação
- Programação embebida
- Prototipagem maker
- Salas de aula STEM
• Placa principal incluída: Arduino UNO R4 WiFi
• SKU da placa principal: ABX00087
• Microcontrolador principal: Renesas RA4M1 (R7FA4M1AB3CFM#AA0)
• Núcleo: Arm Cortex-M4 a 48 MHz com FPU
• Memória:
- Flash: 256 kB
- SRAM: 32 kB
- EEPROM: 8 kB
• Microcontrolador sem fios: ESP32-S3-MINI-1-N8
• Conectividade sem fios:
- Wi-Fi: Wi-Fi 4 (802.11 b/g/n)
- Bluetooth: Bluetooth 5 Low Energy
• Tensão de funcionamento:
- RA4M1: 5 V
- ESP32-S3: 3.3 V
• Alimentação:
- USB-C: 5 V
- VIN / jack DC: 6-24 VDC
• Conector USB: USB-C
• Pinos digitais de entrada/saída: 14
• Entradas analógicas: 6
• Saídas PWM: 6
• Conversor digital-analógico: 1 × DAC de 12 bits no pino A0
• Matriz LED integrada: Matriz vermelha programável de 12x8
• Interfaces de comunicação:
- UART: 1
- I2C: 2
- SPI: 1
- CAN: 1
• Interfaces especiais:
- Conector QWIIC I2C de 3.3 V
- Cabeçalho ESP
• Funcionalidades adicionais:
- RTC
- OPAMP
- Controlador DMA
- CTSU
• Condições de funcionamento recomendadas:
- Tensão de entrada VIN / jack DC: 6-24 V
- Tensão de entrada USB: 4.8-5.5 V
- Temperatura de funcionamento: -40 °C a 85 °C
• Níveis lógicos:
- RA4M1: 5 V
- ESP32-S3: 3.3 V
• Corrente por GPIO: Até 8 mA
• Dimensões do kit:
- Largura: 245 mm
- Comprimento: 160 mm
- Altura: 41 mm
- Peso: 0.864 kg
• Dimensões da placa Arduino UNO R4 WiFi:
- Largura: 68.58 mm
- Comprimento: 53.34 mm
• Conformidade:
- CE
- FCC
- RoHS
- REACH
- WEEE

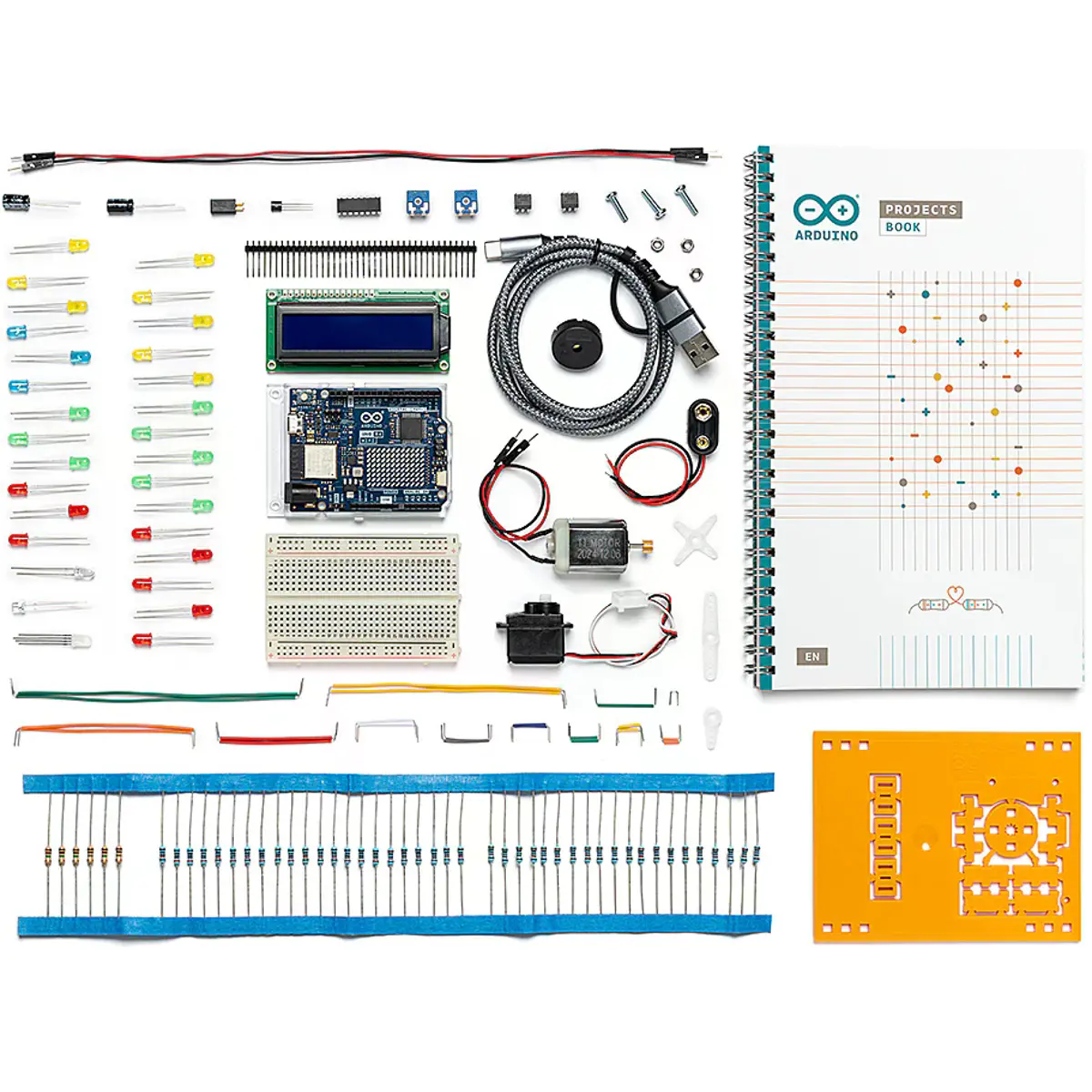

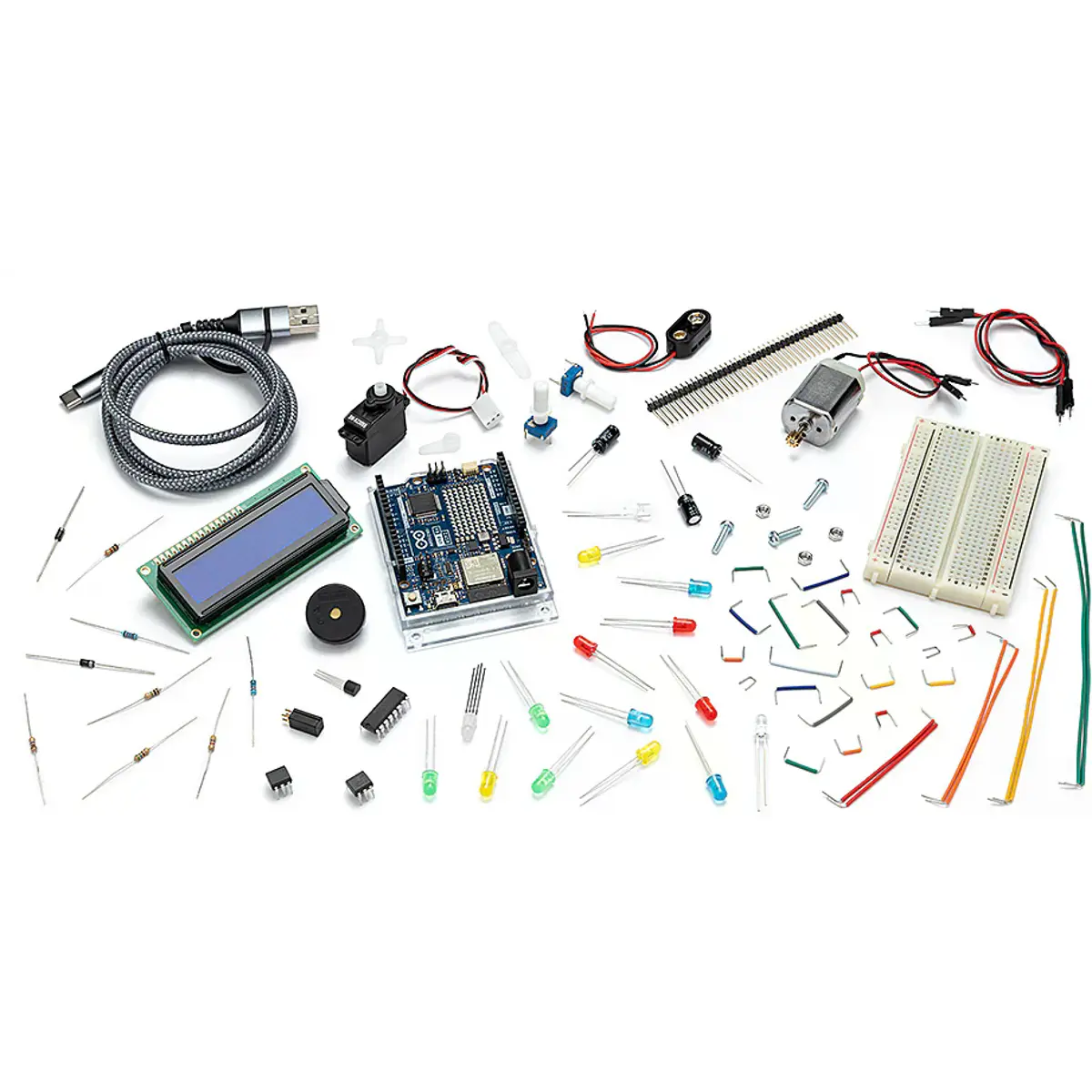

CONTEÚDO DA EMBALAGEM
• Placa principal:
- Arduino UNO R4 WiFi (SKU: ABX00087) × 1
• Materiais de aprendizagem:
- Livro de projetos com 150 páginas × 1
- Voucher para uma tentativa do exame Arduino Fundamentals Certification × 1
• Cabos e alimentação:
- Cabo USB-C × 1
- Conector para bateria de 9 V × 1
• Ferramentas de prototipagem:
- Breadboard × 1
- Base de montagem fácil × 1
- Fios jumper rígidos × 70
- Fios jumper flexíveis × 2
- Barra de pinos macho 40x1 × 1
• Componentes de entrada e saída:
- Botões de pressão × 6
- Ecrã LCD 16x2 caracteres × 1
- Cápsula piezoelétrica × 1
• LEDs:
- LED branco de alto brilho × 1
- LED RGB × 1
- LEDs vermelhos × 8
- LEDs verdes × 8
- LEDs amarelos × 8
- LEDs azuis × 3
• Sensores:
- Fototransístores × 4
- Sensor de temperatura × 1
- Sensor de inclinação × 1
• Atuadores:
- Pequeno motor DC 6/9 V × 1
- Pequeno servomotor × 1
• Semicondutores:
- Driver de motor em ponte H × 1
- Optoacopladores × 2
- Transístor MOSFET × 1
- Díodos × 3
• Componentes passivos:
- Potenciómetros × 3
- Condensadores 100 µF × 3
- Resistências 220 Ω × 11
- Resistências 560 Ω × 3
- Resistências 1 kΩ × 3
- Resistências 4.7 kΩ × 3
- Resistências 10 kΩ × 11
- Resistências 1 MΩ × 7
- Resistências 10 MΩ × 3
• Acessórios:
- Filtros transparentes de cor vermelho, verde e azul × 3
PROJETOS DO LIVRO IMPRESSO
• 00 - Get Started: Configuração do software e da placa
• 01 - Get to Know Your Tools: Utilização de breadboard, resistências e interruptores
• 02 - Spaceship Interface: Controlo de LEDs com botões
• 03 - Chill-o-Meter: Leitura de temperatura com sensor
• 04 - Color Mixing Lamp: Utilização de sensores de luz e variação de intensidade em LEDs
• 05 - Mood Cue: Feedback visual com luzes e sensores
• 06 - Light Theremin: Utilização de luz para gerar som
• 07 - Keyboard Instrument: Reprodução de tons com altifalante piezoelétrico
• 08 - Digital Hourglass: Construção de um temporizador com LEDs
• 09 - Motorized Pinwheel: Controlo de um motor
• 10 - Crystal Ball: Criação de respostas aleatórias
• 11 - Knock Lock: Deteção de batidas com sensor piezoelétrico
• 12 - Touchy-feely Lamp: Controlo de luz através de sensor tátil
• 13 - Hacking Buttons: Reutilização de componentes para criar novos controlos
PROJETOS ONLINE
• 00-1 - Welcome Online: Introdução à plataforma Arduino Cloud
• 00-2 - Build a Project with Arduino AI Assistant: Criação de um projeto com apoio do Arduino AI Assistant
• 14 - HIDden Powers: Construção de um controlador de jogo capaz de interagir com o computador através de HID e botões
• 15 - Heartbeat Monitor: Utilização do Love Button para apresentar um batimento cardíaco na matriz LED
• 16 - Funky Synth: Construção de um sintetizador com toque capacitivo e altifalante piezoelétrico
NOTAS
◆ Para aceder aos conteúdos online, projetos adicionais e materiais digitais, é necessária uma conta Arduino.
◆ O kit é compatível com Arduino IDE para programação offline e com Arduino Cloud Editor para programação diretamente no navegador.
◆ O Arduino Cloud Editor requer a instalação de um plugin simples para carregar sketches para a placa.
◆ A porta USB-C é usada para alimentação, programação e comunicação série.
◆ Não aplicar sinais de 5 V nos pinos do ESP32-S3.
◆ Para cargas de maior corrente, como servomotores ou motores DC, deve ser utilizada uma fonte de alimentação externa adequada.
◆ A entrada VIN / jack DC aceita 6-24 VDC e é regulada internamente para 5 V.
◆ O kit inclui conector para bateria de 9 V, mas a bateria de 9 V não está incluída.
◆ Alguns projetos podem requerer materiais adicionais simples, como papel, fita adesiva, marcadores ou tesoura, que não estão incluídos no kit.
◆ O conector QWIIC permite ligação plug-and-play a módulos I2C compatíveis com 3.3 V.
◆ A interface I2C principal também está disponível nos pinos A4 (SDA) e A5 (SCL). Evitar usar A4/A5 como entradas analógicas enquanto a comunicação I2C estiver ativa.
