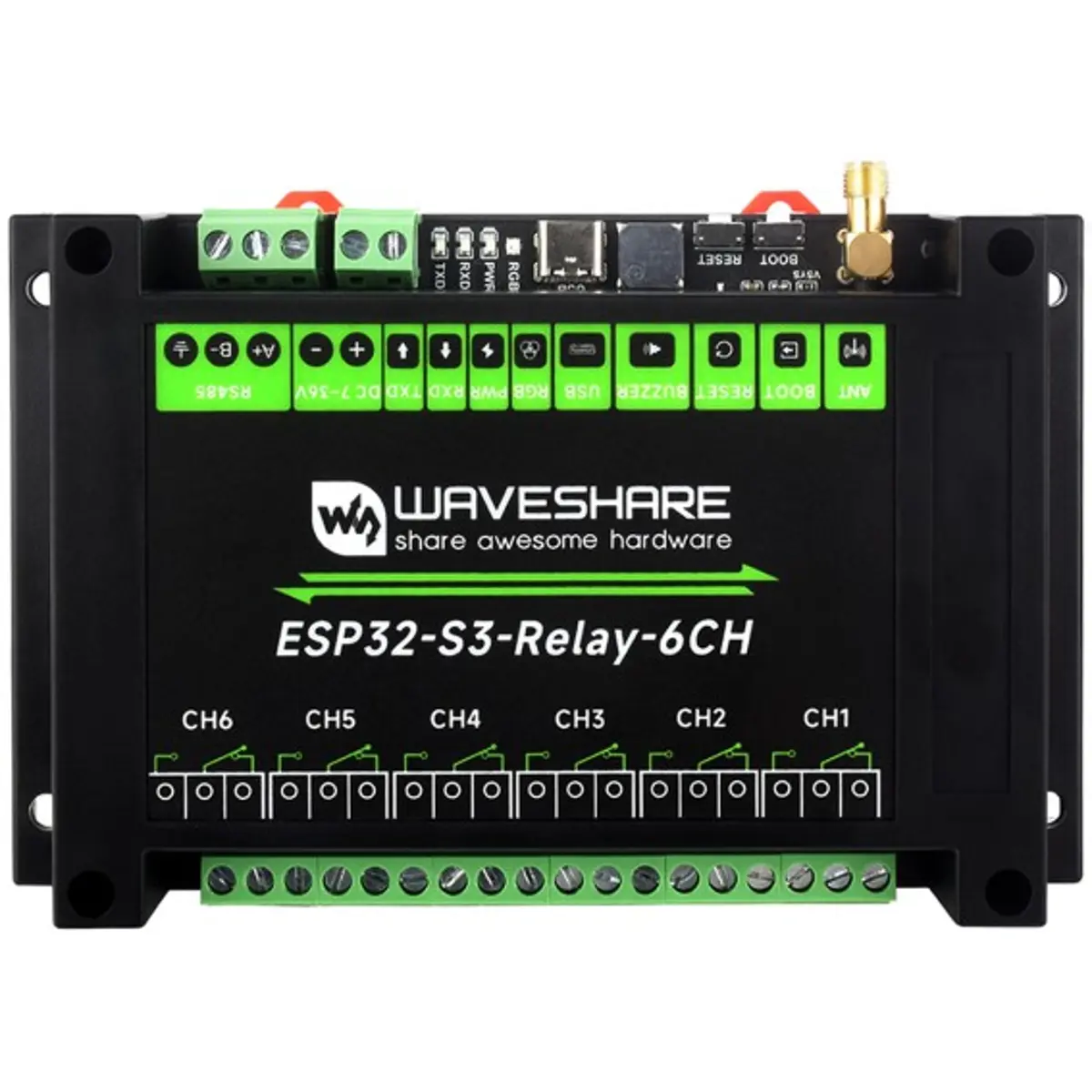

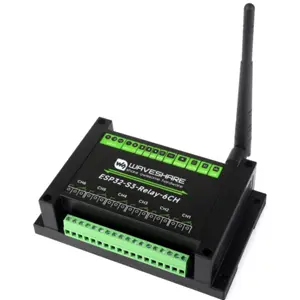

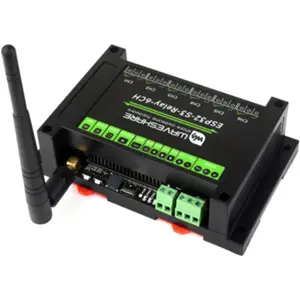

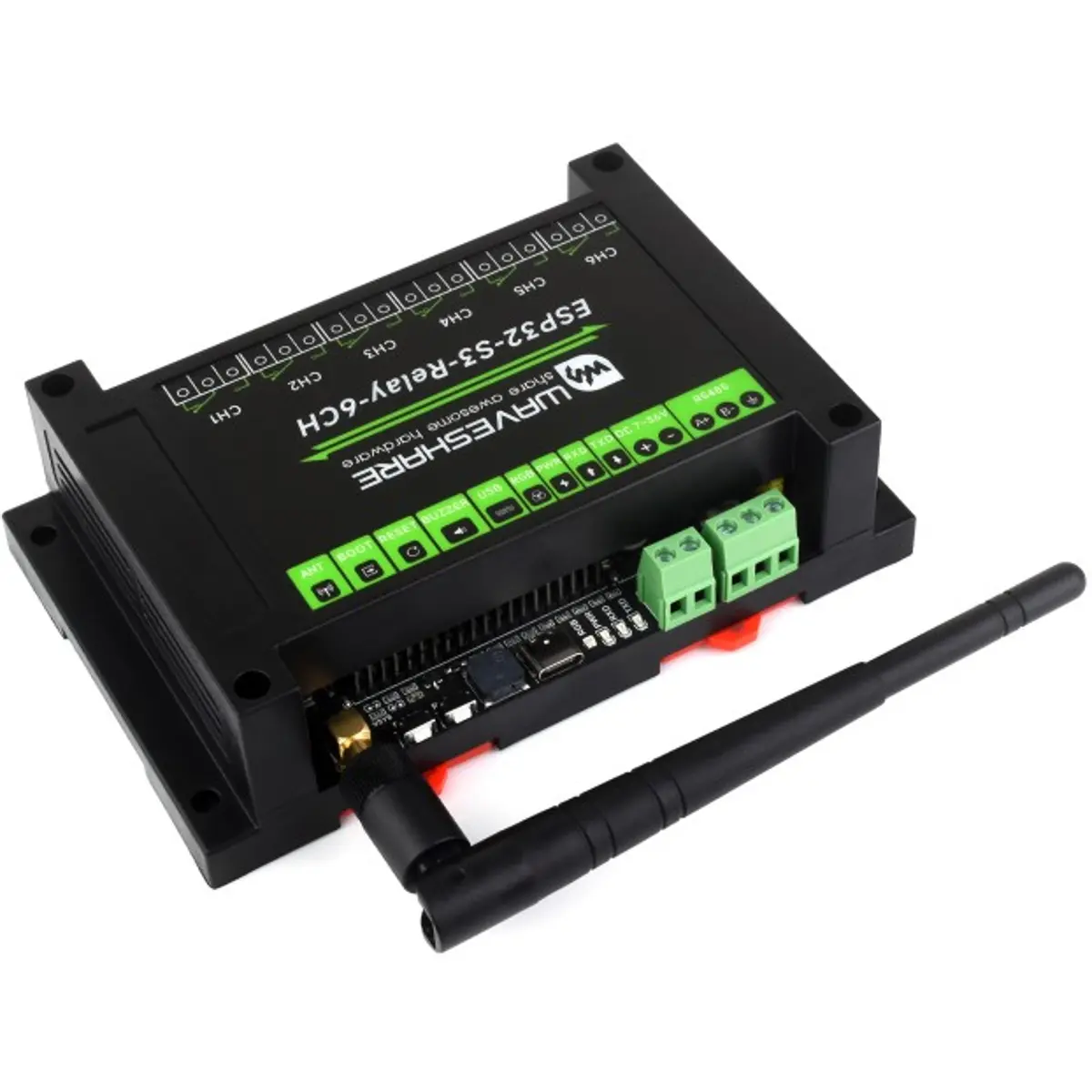

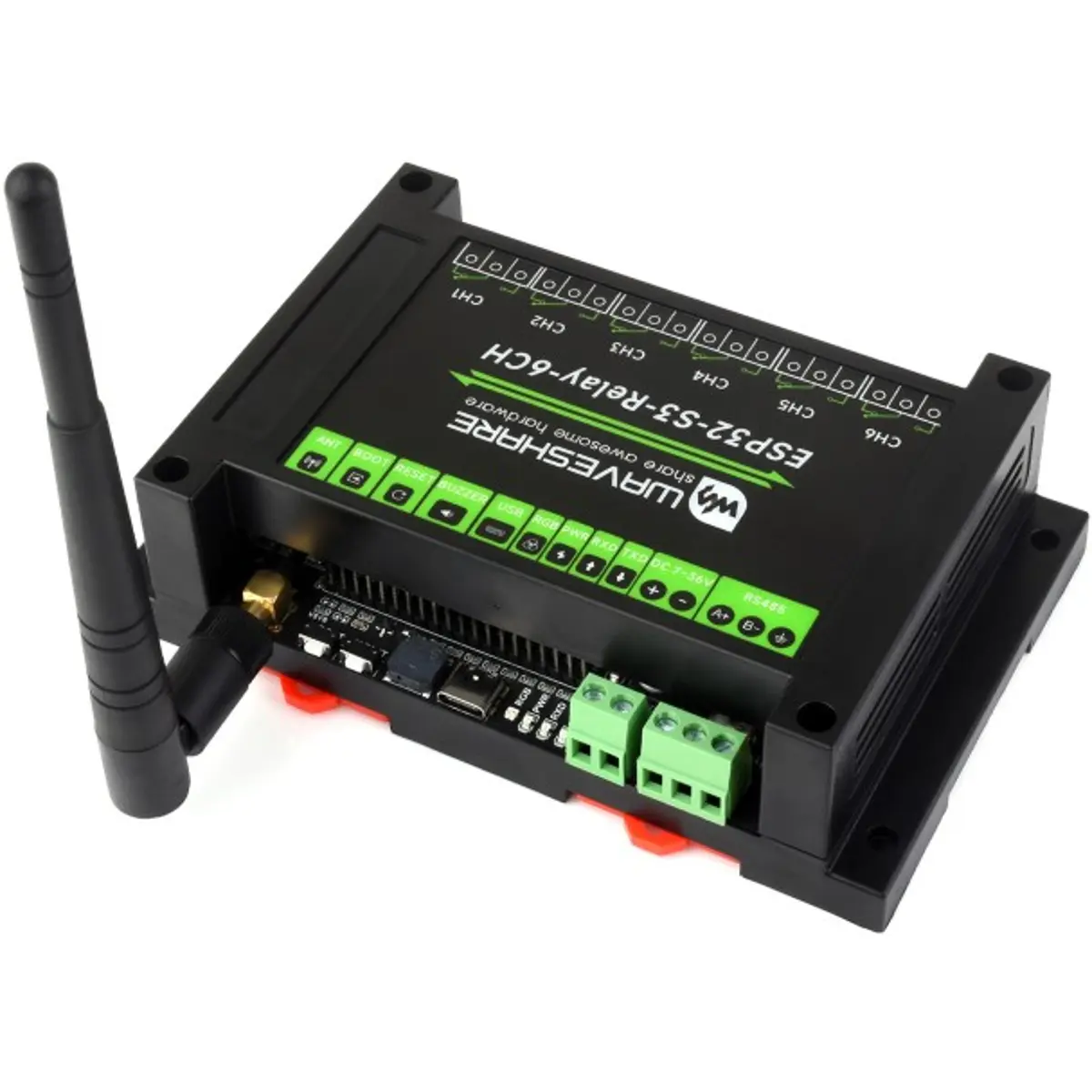

Waveshare 26756 - Módulo de relés industrial c/6 canais - Suporta WiFi /Bluetooth / RS485 c\ Interface para Pico Hat

O ESP32-S3-Relay-6CH é um relé de rede de 6 canais de nível industrial, baseado no microcontrolador ESP32-S3, com suporte para WiFi, Bluetooth, RS485, Pico e outras interfaces periféricas. Dispõe de circuitos de proteção incorporados, como isolamento de alimentação e isolamento por optoacoplador, garantindo funcionamento seguro, estável e fiável, sendo adequado para aplicações no domínio do AIoT.

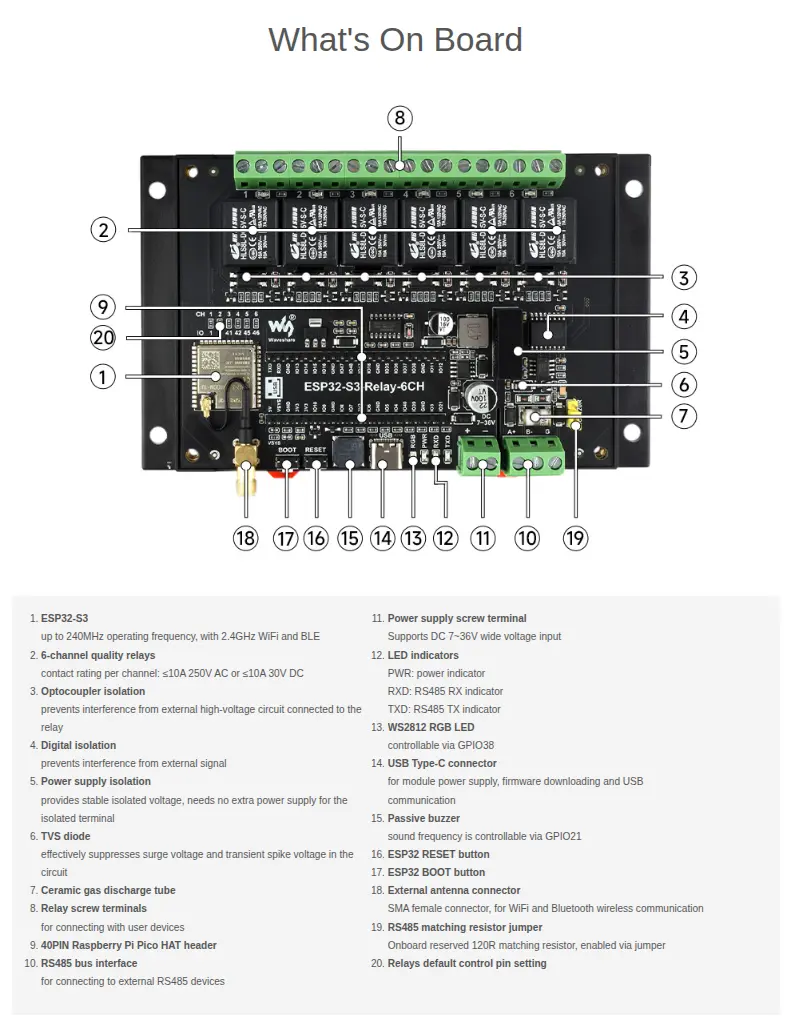

PRINCIPAIS CARACTERÍSTICAS

• Baseado no microcontrolador ESP32-S3, com processador Xtensa 32-bit LX7 de dupla núcleo, com frequência até 240MHz
• Comunicação sem fios dual-mode integrada, WiFi 2.4GHz e Bluetooth LE, com excelente desempenho de RF
• Relés de alta qualidade, com capacidade de contacto ≤10A 250V AC ou ≤10A 30V DC
• Interface RS485 isolada integrada, para ligação a diversos módulos ou sensores industriais Modbus RS485
• Interfaces compatíveis com Pico, adaptáveis a alguns Raspberry Pi Pico HAT, para expandir funções como RTC / CAN / RS232 / LoRa / sensores, entre outras
• Porta USB Type-C integrada, para alimentação, gravação de firmware e depuração, facilitando o desenvolvimento
• Terminal de parafuso de alimentação integrado, com suporte a ampla gama de tensão de 7~36V, adequado para aplicações industriais

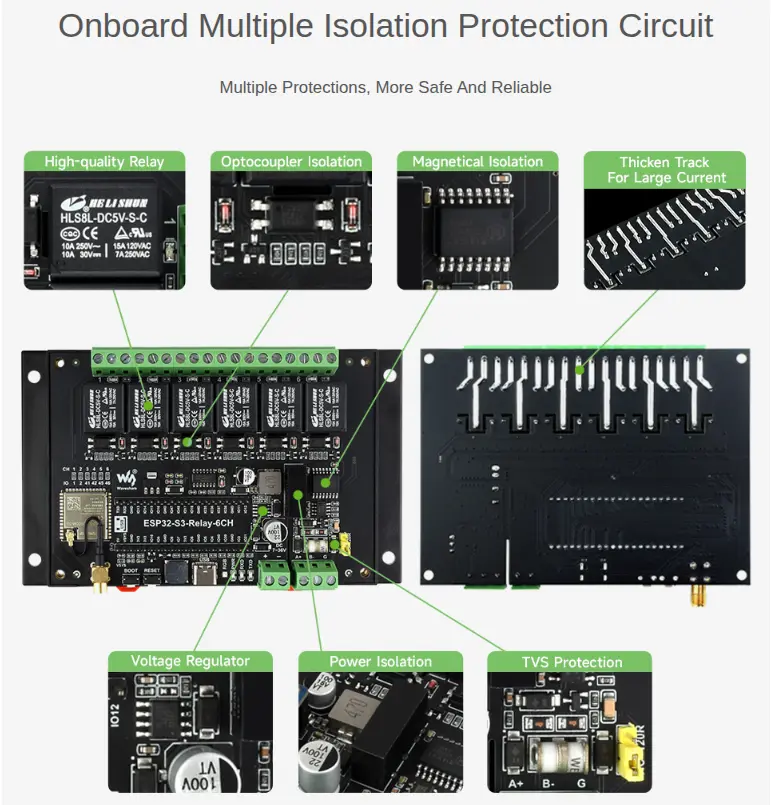

• Isolamento por optoacoplador integrado, para evitar interferência no chip de controlo por parte do circuito de alta tensão externo ligado ao relé
• Isolamento digital integrado, para evitar interferência do sinal externo no chip de controlo
• Isolamento de alimentação integrado, fornecendo tensão de isolamento estável, sem necessidade de alimentação adicional para o terminal isolado
• Besouro incorporado, LED RGB colorido, e indicadores de alimentação e de TX/RX RS485, para monitorização do estado de funcionamento do módulo
• Invólucro de proteção em ABS para  montagem em calha, fácil de instalar e seguro de utilizar

ESPECIFICAÇÕES

• Microcontrolador: ESP32-S3 (módulo predefinido: ESP32-S3-WROOM-1U-N16, personalizável para outros módulos)
• Comunicação sem fios: WiFi 2.4GHz (802.11 b/g/n), Bluetooth 5, BLE
• USB:
  • Conector: USB Type-C
  • Alimentação: 5V
  • Funções: alimentação, comunicação USB, gravação de firmware, entre outras
• RS485 isolado:
  • Conector: terminal de parafuso
  • Controlo de direção: controlo automático por hardware
  • Proteção: díodo TVS, proteção contra sobretensão e proteção ESD
  • Resistência: resistência de correspondência de 120R reservada na placa, desativada (NC) por predefinição, ativável através de jumper

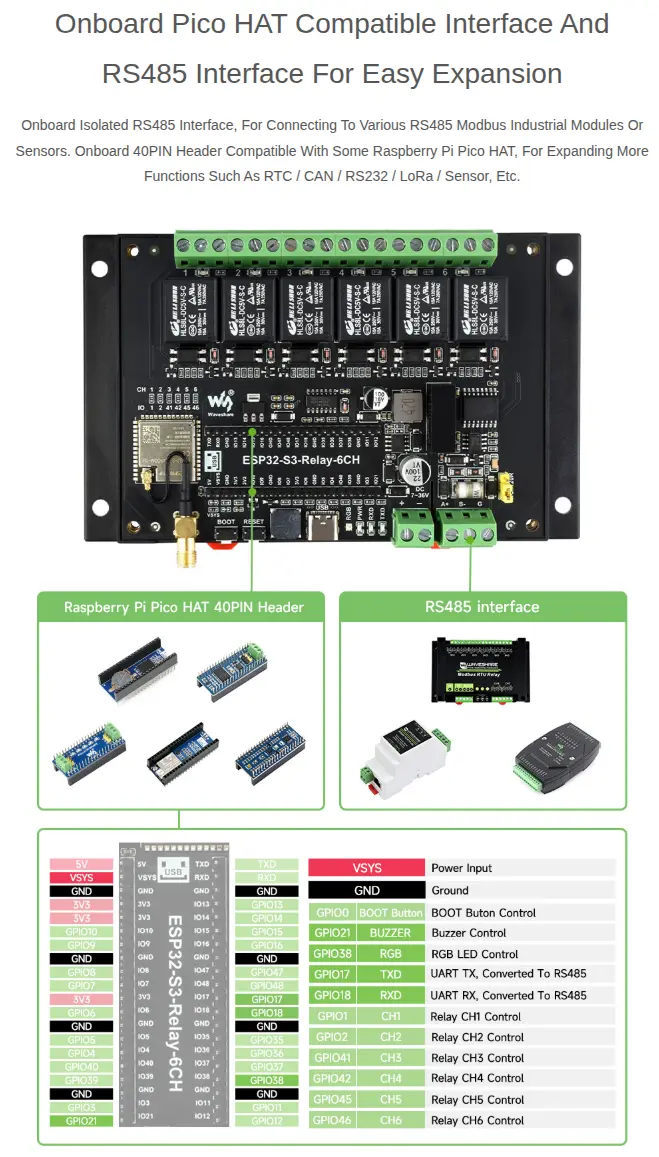

• Interface de expansão: cabeçalho de 40 pinos integrado, compatível com alguns Raspberry Pi Pico HAT, facilitando a expansão de outras funções como RTC / CAN / RS232 / LoRa / sensores, entre outras
• Relé:

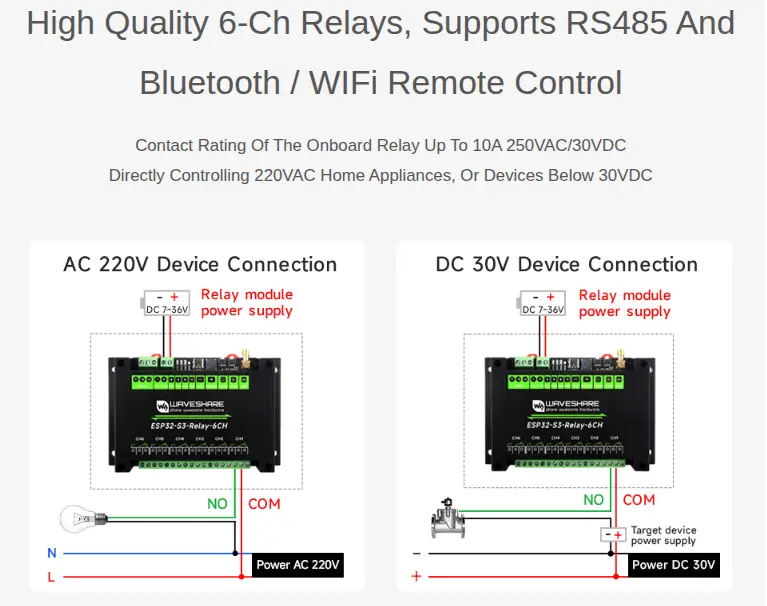

  • Capacidade de contacto: ≤10A 250V AC / 30V DC
  • Canais de relé: 6
  • Forma de contacto: 1NA (normalmente aberto) 1NF (normalmente fechado)
  • Isolamento: isolamento por optoacoplador
• Indicadores LED:
  • RGB: LED RGB colorido, com suporte para controlo programável da cor
  • PWR: indicador vermelho de alimentação, aceso quando há ligação USB e tensão detetada
  • TXD: indicador verde de TX, aceso quando a porta RS485 envia dados
  • RXD: indicador azul de RX, aceso quando o dispositivo recebe dados de volta
• Terminal de parafuso de alimentação:
  • Gama de tensão: 7~36V
• Aparência:

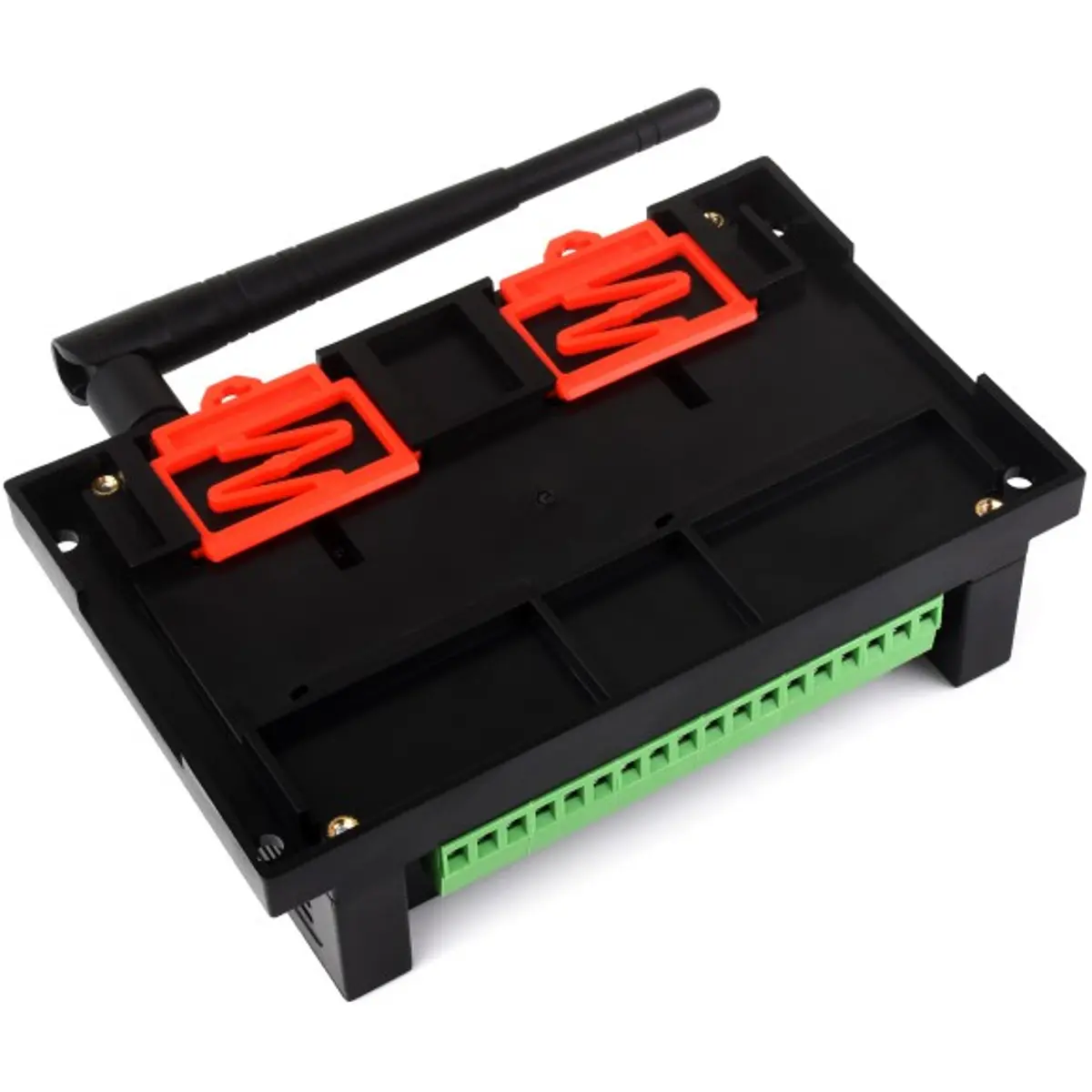

  • Invólucro: caixa de proteção em ABS com montagem em calha

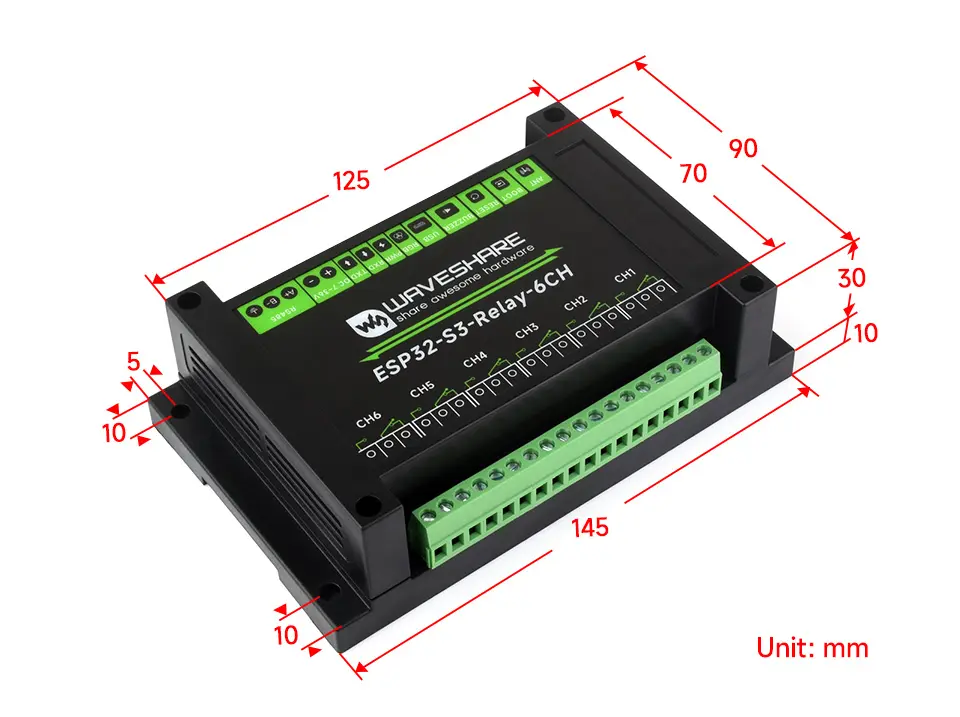

  • Dimensões: 145 × 90 × 40 mm

CONTEÚDO DA EMBALAGEM

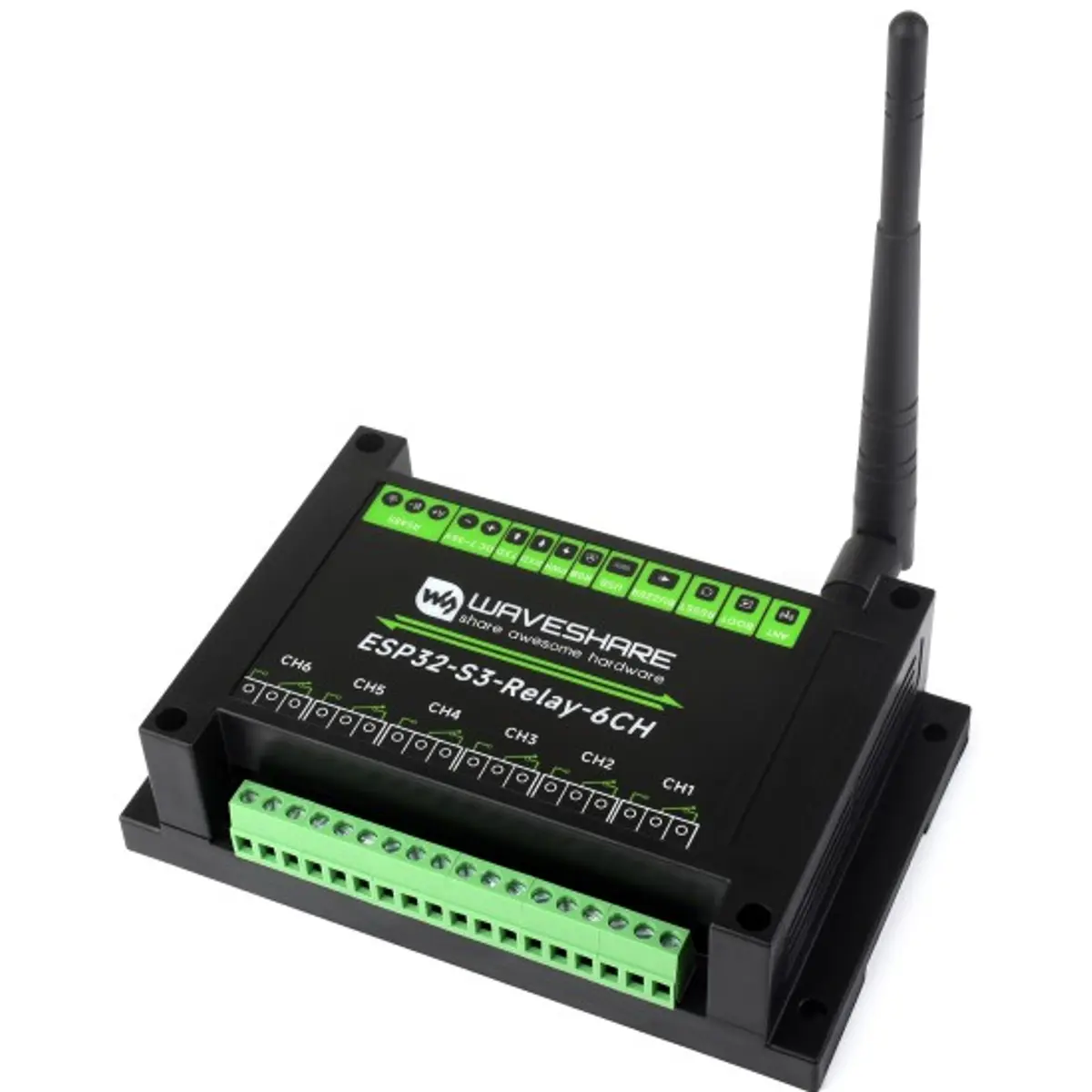

• ESP32-S3-Relay-6CH ×1
• Antena SMA 2.4G 4DB ×1
• Chave de fendas ×1

NOTAS

• Este produto deve ser operado por eletricistas profissionais ou pessoal qualificado, garantindo segurança elétrica, proteção contra fugas e isolamento adequado durante a utilização.
• Antes de instalar, fazer manutenção ou substituir o dispositivo de relé, desligue sempre a alimentação e desligue o equipamento da corrente.
• Não desmonte o dispositivo de relé, para evitar danos ou risco de choque elétrico.
• Não utilize o dispositivo em ambientes húmidos, sobreaquecidos, inflamáveis ou explosivos.
• Dispõe de dois ambientes de desenvolvimento disponíveis, Arduino IDE e MicroPython, permitindo escolher a ferramenta mais adequada ao projeto e ao nível de experiência do utilizador.
