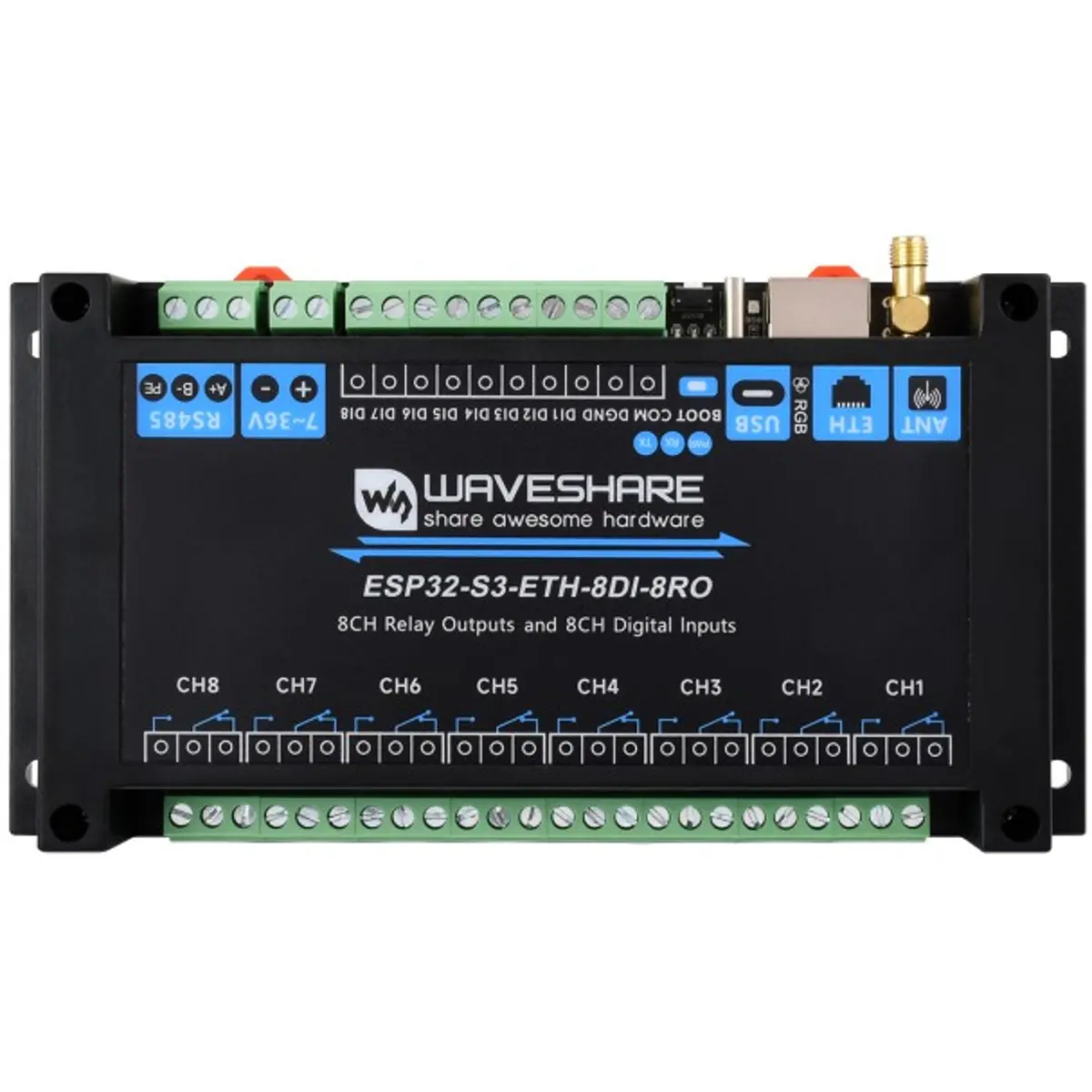

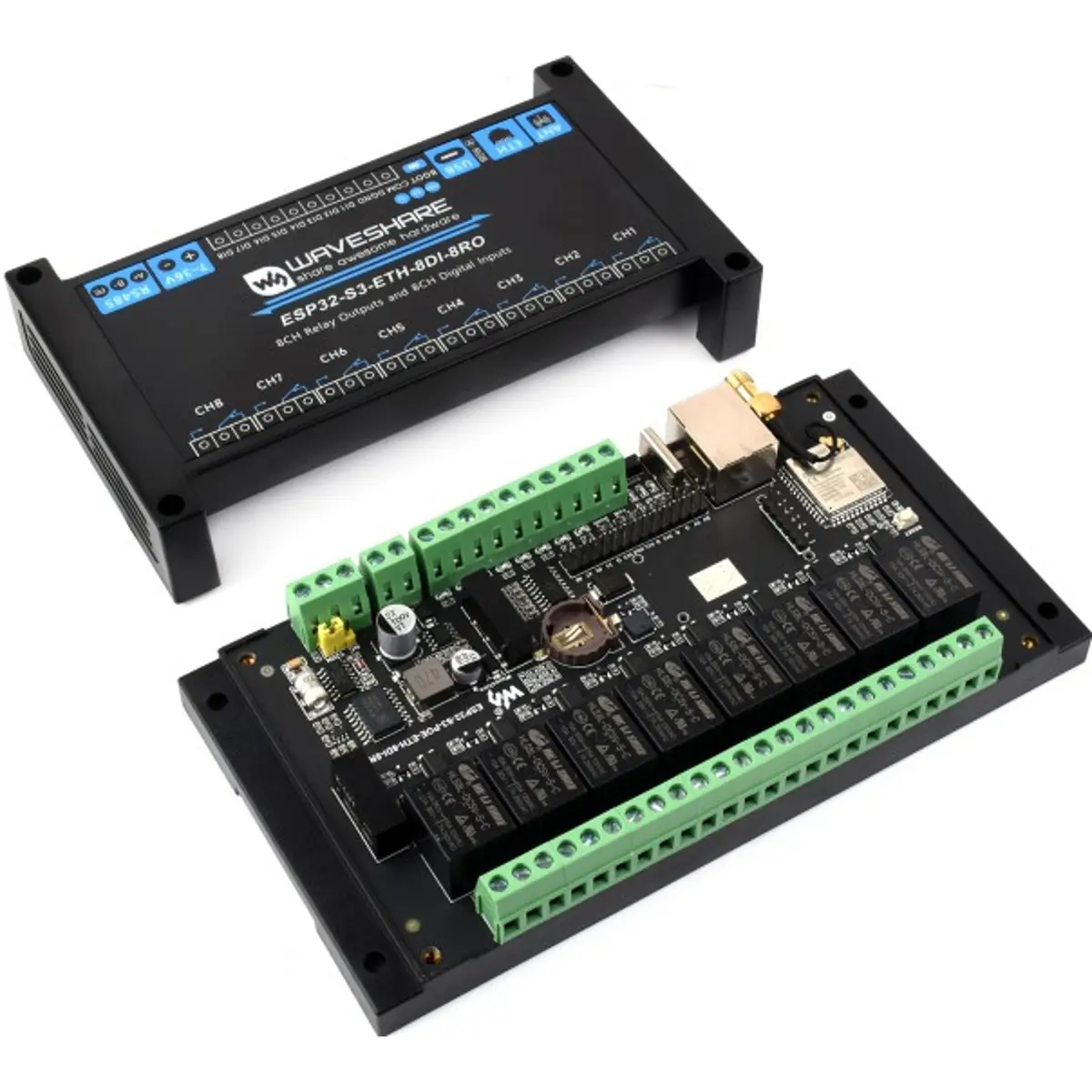

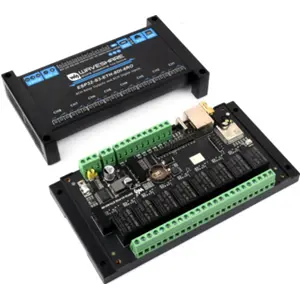

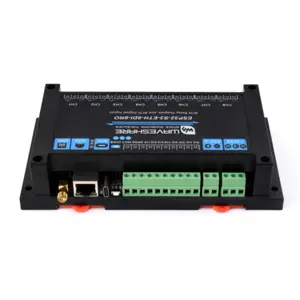

Waveshare 31130 - Módulo de relés industrial c/8 canais - Suporta WiFi /Bluetooth / RS485 (isolado)

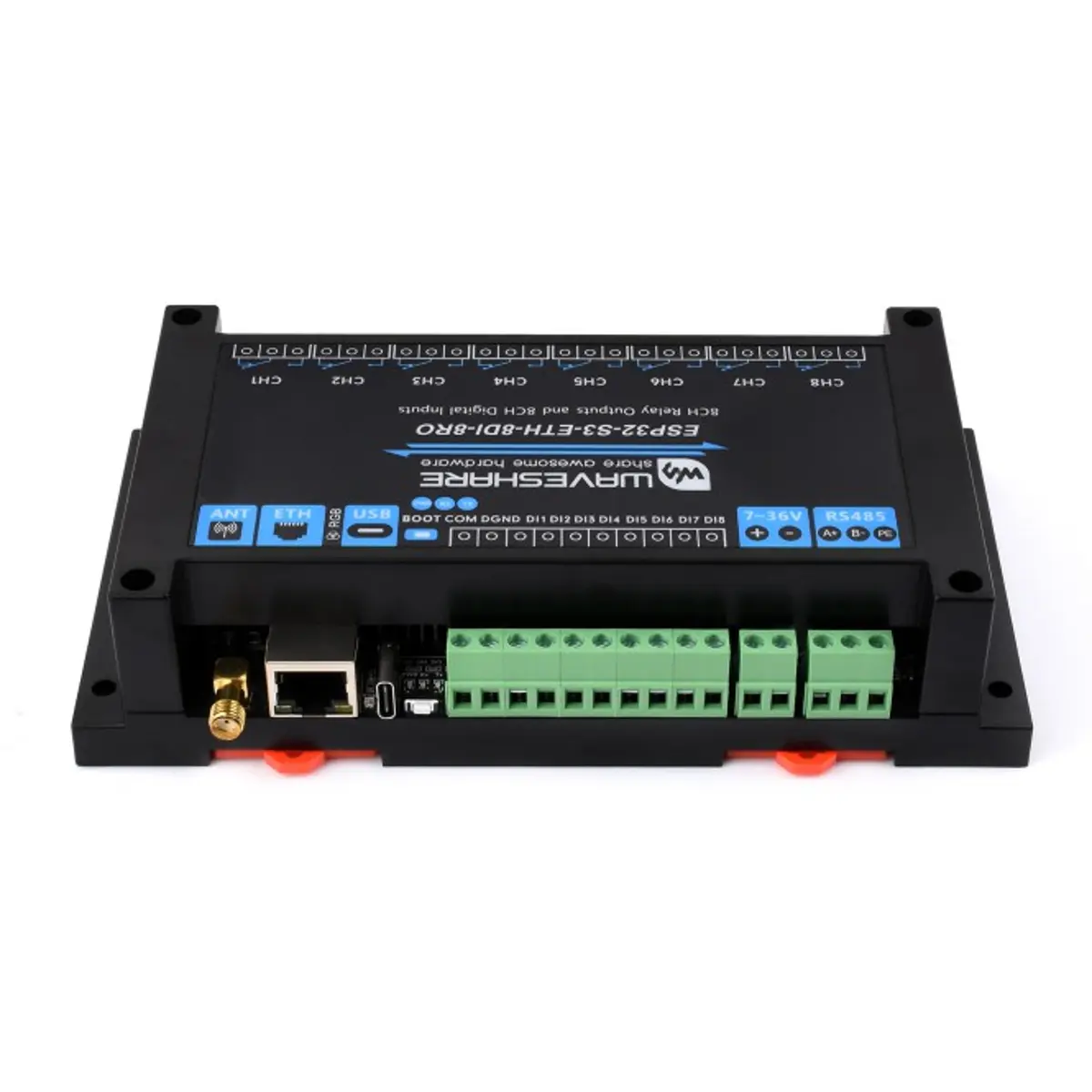

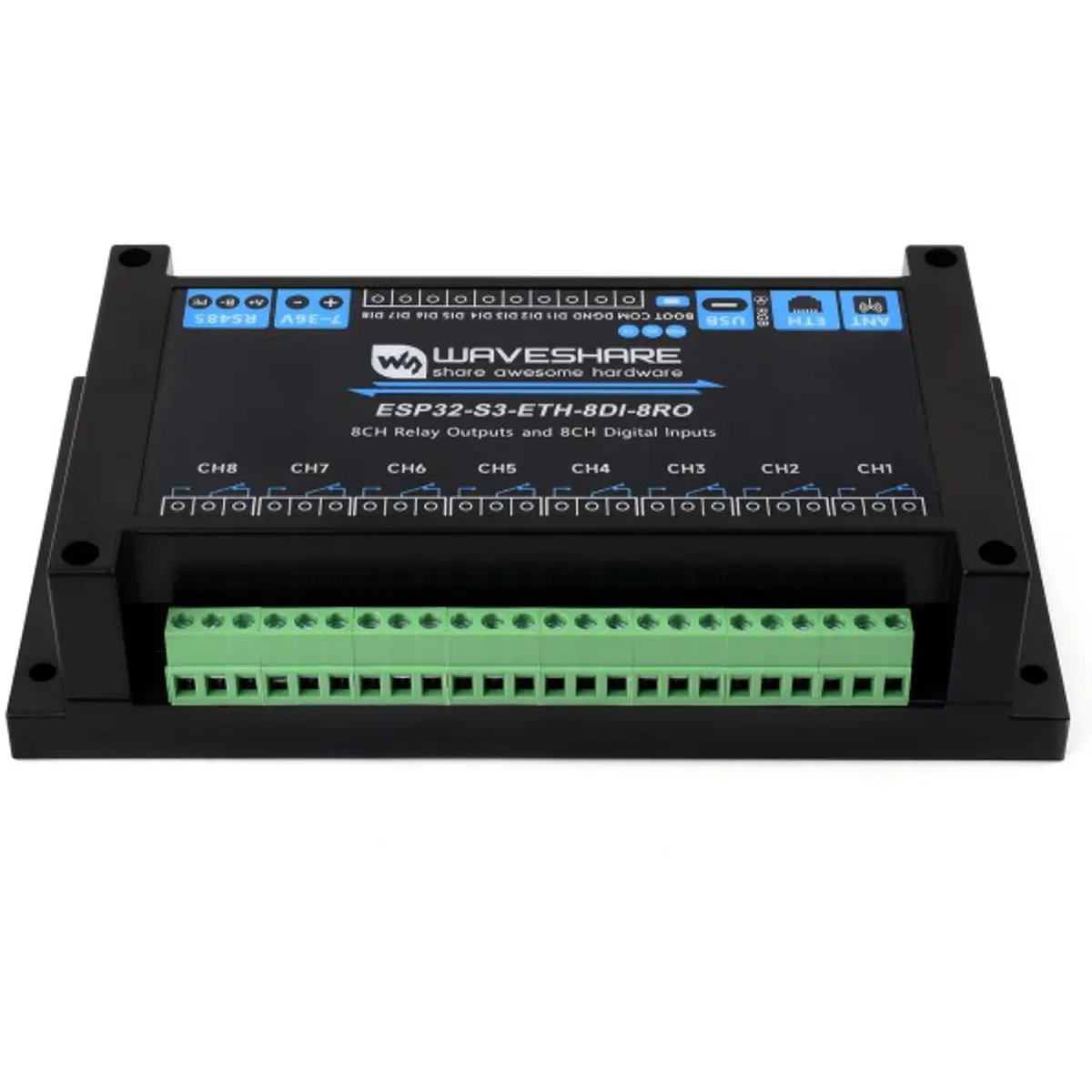

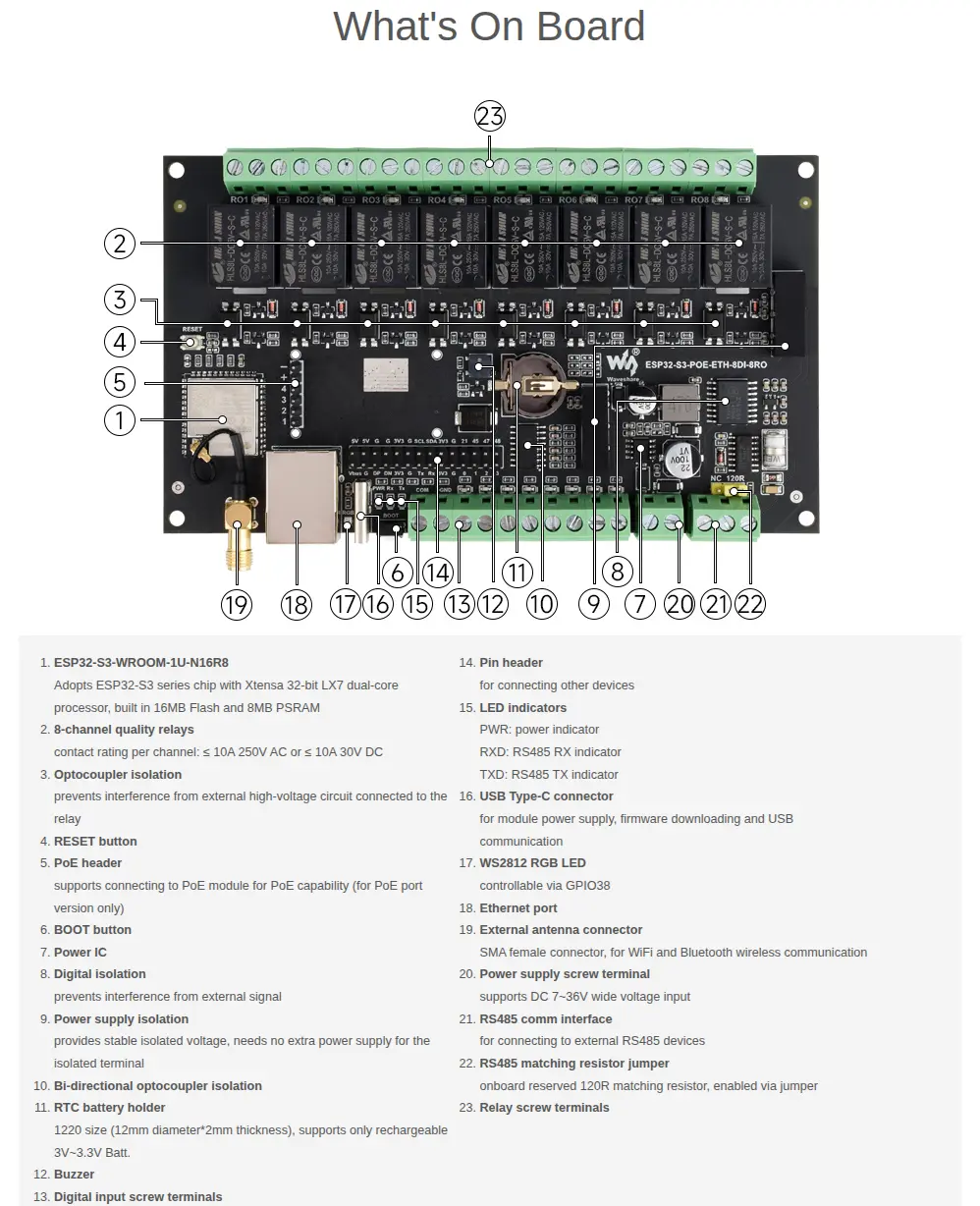

O ESP32-S3-ETH-8DI-8RO é um relé de rede WiFi de 8 canais, de nível industrial, baseado no microcontrolador ESP32-S3, com suporte para WiFi, Bluetooth, RS485, porta de rede e outras interfaces periféricas. Dispõe de circuitos de proteção integrados, como isolamento da alimentação e isolamento por optoacoplador, sendo seguro, estável e fiável, adequado para o domínio AIoT.
Equipado com um processador Xtensa 32-bit LX7 de duplo núcleo, capaz de funcionar até 240MHz, com desempenho de computação robusto e mecanismo de encriptação de segurança, o módulo integra 8 canais de relé e 8 canais de entrada digital, com ligação directa às interfaces RS485 e à porta Ethernet. Está ainda disponível, opcionalmente, numa versão com alimentação PoE.

PRINCIPAIS CARACTERÍSTICAS

• Microcontrolador ESP32-S3 de duplo núcleo, com WiFi e Bluetooth LE integrados, para conectividade sem fios versátil

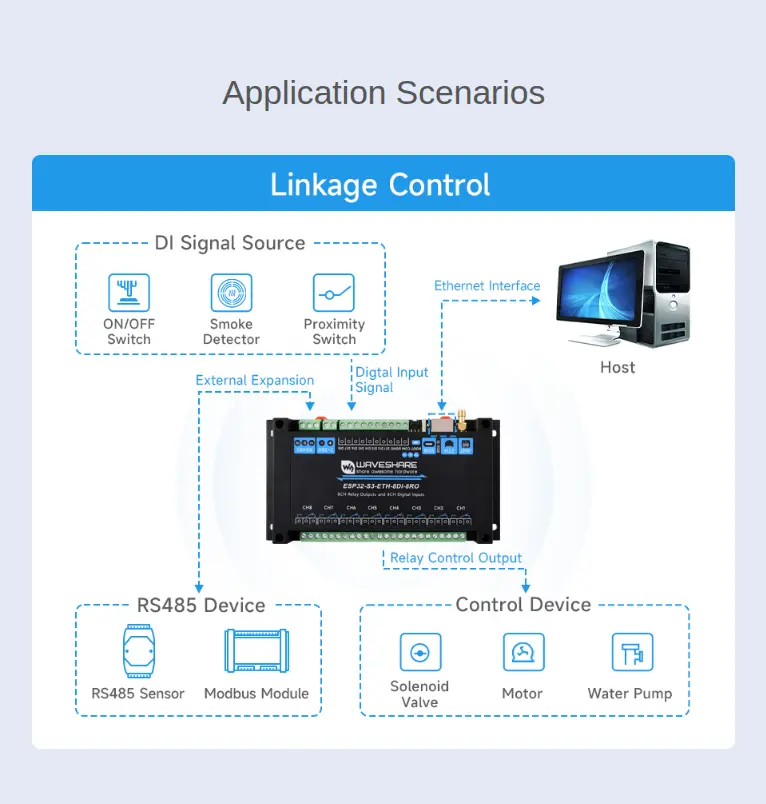

• 8 canais de relé e 8 canais de entrada digital, com controlo por ligação (linkage control) entre entradas e saídas
• Interface RS485 isolada, para integração com módulos e sensores Modbus industriais
• Cabeçalho de pinos GPIO, para expansão com outros dispositivos, como RS232 ou sensores
• Porta USB Type-C, para alimentação, gravação de firmware e depuração
• Terminal de parafuso para alimentação de ampla gama, adequado a ambientes industriais

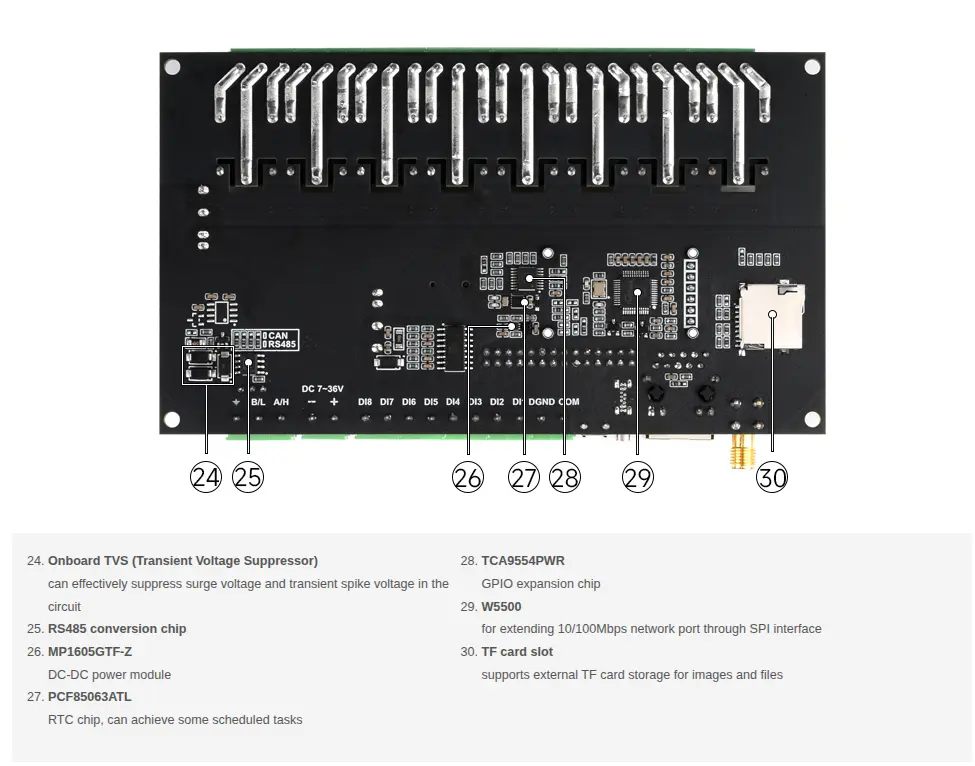

• Chip RTC integrado, para execução de tarefas agendadas
• Chip Ethernet W5500, para ligação de rede através de interface SPI
• Versão opcional com alimentação PoE

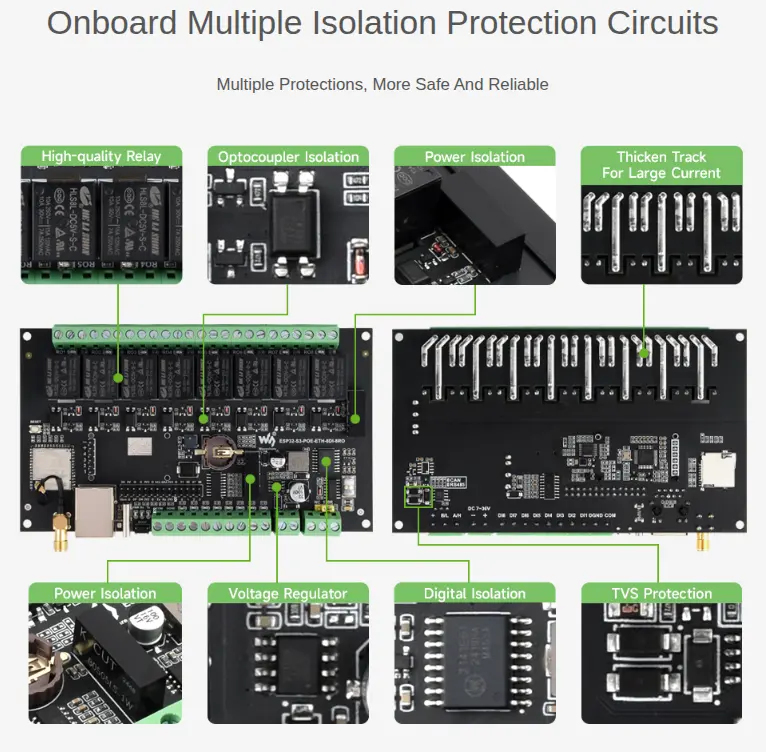

• Múltiplos circuitos de isolamento (optoacoplador, isolamento digital e isolamento de alimentação), para maior segurança e fiabilidade
• Ranhura para cartão TF, para armazenamento externo de imagens e ficheiros
• Buzzer, LED RGB e indicadores luminosos de estado integrados

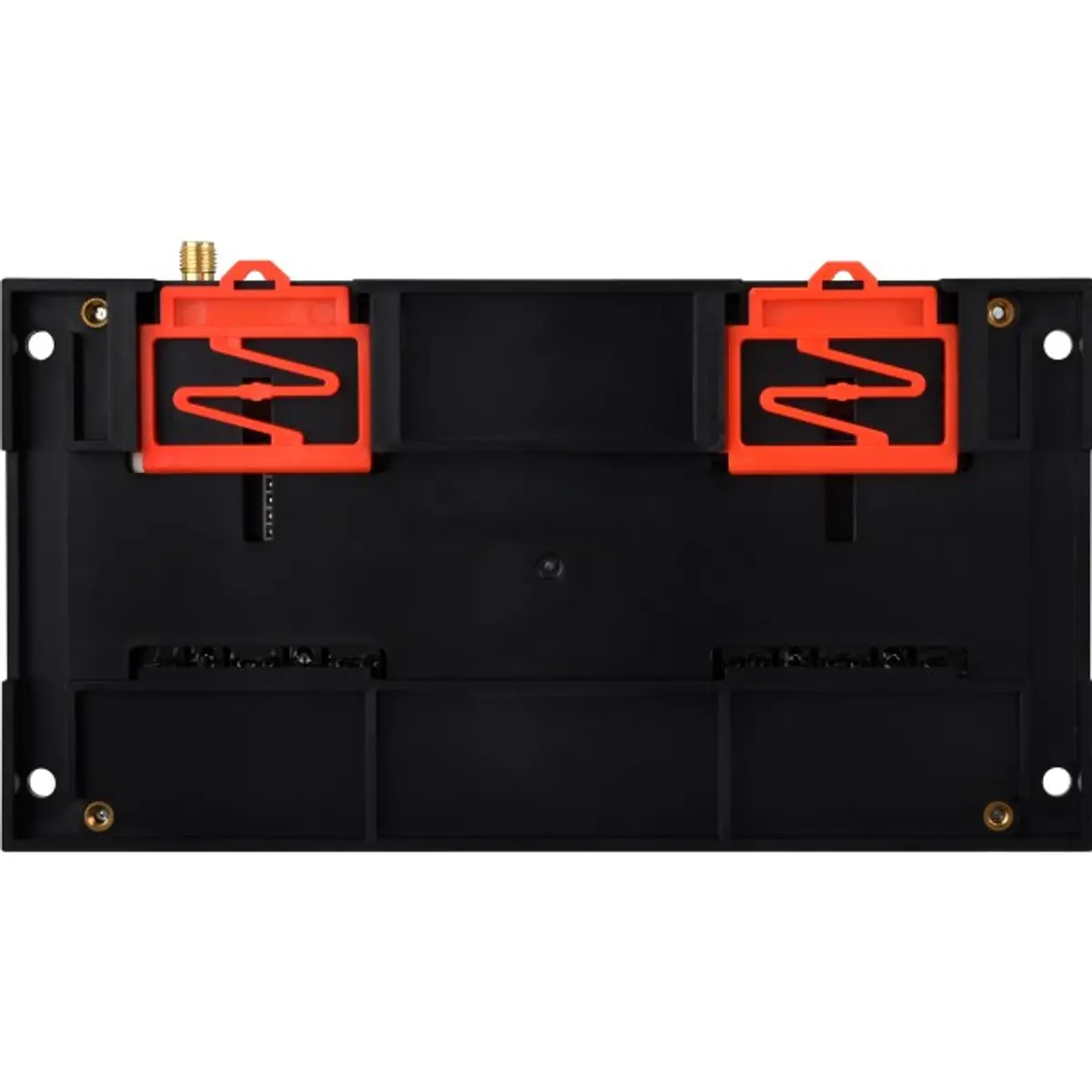

• Invólucro em ABS com fixação para calha DIN, de fácil instalação

ESPECIFICAÇÕES

• Microcontrolador: ESP32-S3
• Comunicação sem fios: WiFi 2,4GHz (802.11 b/g/n), Bluetooth 5, BLE
• USB:
  • Conector: USB Type-C
  • Alimentação: 5V
  • Funções: alimentação, comunicação USB, gravação de firmware, entre outras
• Interface de comunicação isolada:
  • Interface: RS485
  • Conector: terminal de parafuso
  • Controlo de direção: controlo automático por hardware
  • Proteção: díodo TVS, proteção contra sobretensão e ESD
  • Resistência de terminação: resistência de correspondência de 120R reservada em placa, desligada (NC) por defeito, ativável através de jumper
• Interface Ethernet: porta Ethernet com alimentação PoE, compatível com a norma IEEE 802.3af (apenas na versão com porta PoE)

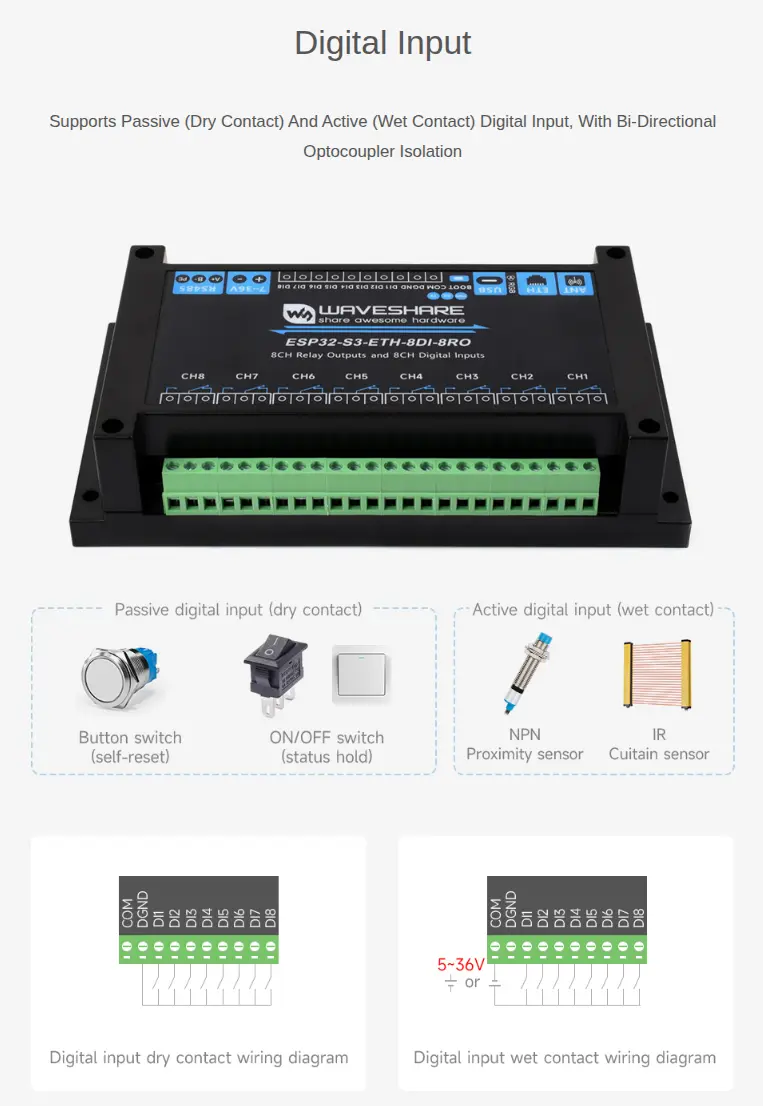

• Entrada digital:
  • Canais de entrada: 8
  • Tensão de entrada: 5V~36V
  • Tipo de entrada: entrada passiva ou entrada ativa (tipo NPN ou PNP)
  • Tipo de isolamento: isolamento por optoacoplador bidirecional
• Relé:

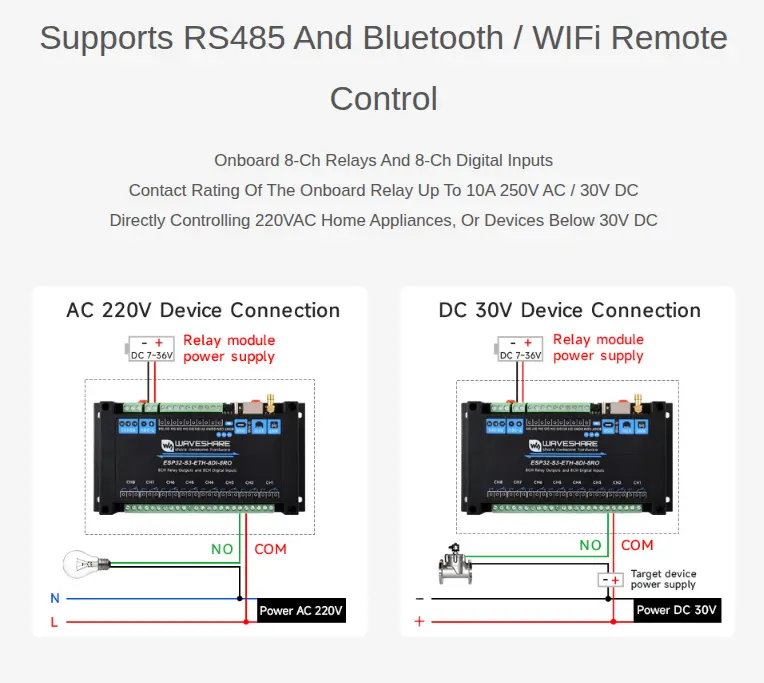

  • Classificação de contacto: ≤10A 250V AC / 30V DC
  • Canais de relé: 8
  • Forma de contacto: 1NA 1NF
  • Isolamento: isolamento por optoacoplador
• Indicadores LED:
  • RGB: LED RGB colorido, com suporte para controlo programável da cor
  • PWR: indicador vermelho de alimentação, acende quando há ligação USB e tensão detetada
  • TXD: indicador verde de transmissão, acende quando a porta RS485/CAN envia dados
  • RXD: indicador azul de receção, acende quando a porta do dispositivo devolve dados
• Terminal de parafuso de alimentação: intervalo de tensão de 7~36V
• Aspeto:
  • Invólucro: caixa de proteção em ABS, com fixação para calha DIN

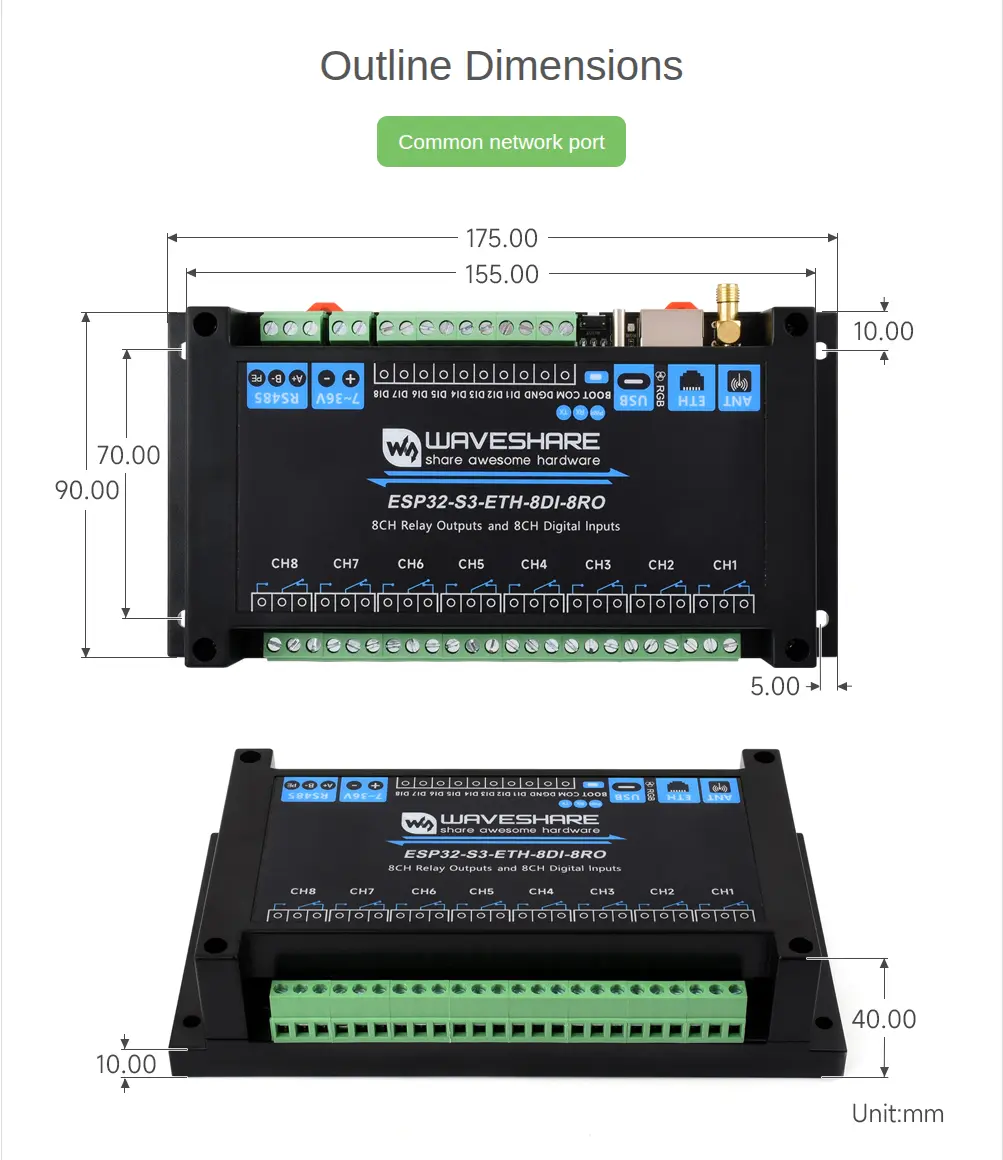

  • Dimensões: 175 × 90 × 40 (mm)

CONTEÚDO DA EMBALAGEM

• ESP32-S3-ETH-8DI-8RO ×1
• Antena SMA 2,4G 4DB ×1
• Chave de fendas ×1

NOTAS

• Este produto deve ser operado apenas por eletricistas profissionais ou pessoal qualificado, garantindo segurança elétrica, proteção contra fugas e isolamento adequado.
• Antes de instalar, fazer manutenção ou substituir o dispositivo de relé, desligue sempre a alimentação e retire a ficha do equipamento.
• Não desmontar o dispositivo de relé, para evitar danos ou risco de choque elétrico.
• Não utilizar em ambientes húmidos, sobreaquecidos, inflamáveis, explosivos ou com poeira excessiva.
• Certifique-se de que a tensão e a corrente nominais do relé correspondem à carga a controlar, sem exceder a capacidade nominal.
• Em cargas indutivas (motores, bobinas, lâmpadas, etc.), a corrente de arranque pode ser muito superior à corrente nominal; escolha uma margem de corrente suficiente.
• Instale um fusível ou disjuntor no circuito do relé, para prevenir danos causados por curto-circuitos ou sobrecorrentes acidentais.
• Em cargas indutivas, recomenda-se a utilização de circuitos de supressão RC ou variadores, para atenuar arcos elétricos na comutação.
• Corte sempre a alimentação antes de realizar manutenção, cablagem ou substituição do relé.
• Após ligar o dispositivo, confirme ou reinicie o estado do relé conforme necessário, para evitar operações anómalas causadas pelo transporte, instalação ou perturbações externas.
• Inspecione periodicamente os contactos, terminais e isolamento do relé; caso detete aquecimento anómalo, odor ou marcas de queimadura, corte imediatamente a alimentação e substitua o relé.
• Em caso de falhas de comunicação ou baixa sensibilidade em ligações RS485, mova o jumper para a posição 120R, uma vez que alguns dispositivos RS485 requerem uma resistência de terminação de 120R.
• O serviço Waveshare Cloud já não é mantido; recomenda-se a utilização de outro serviço de cloud para controlo remoto via MQTT.
