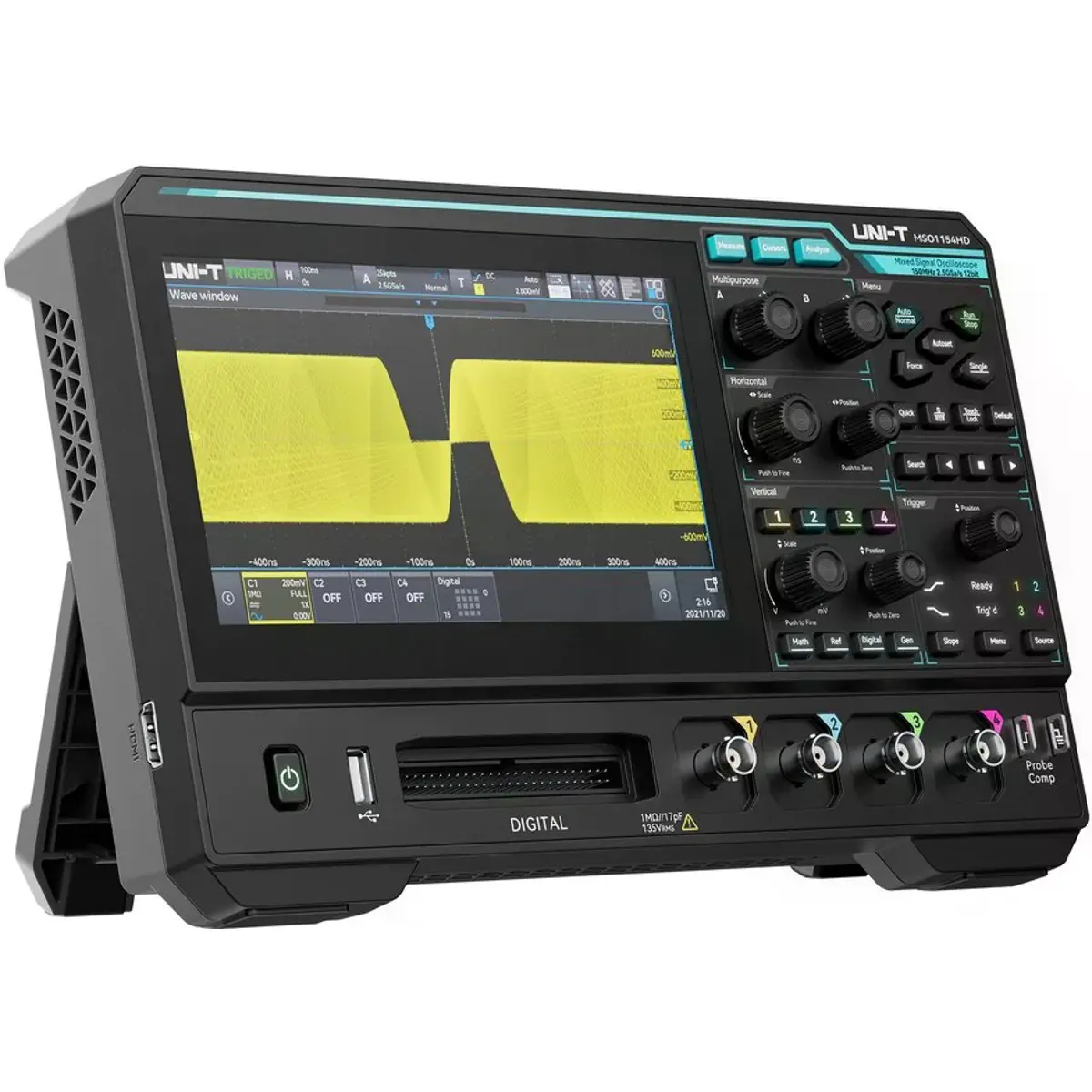

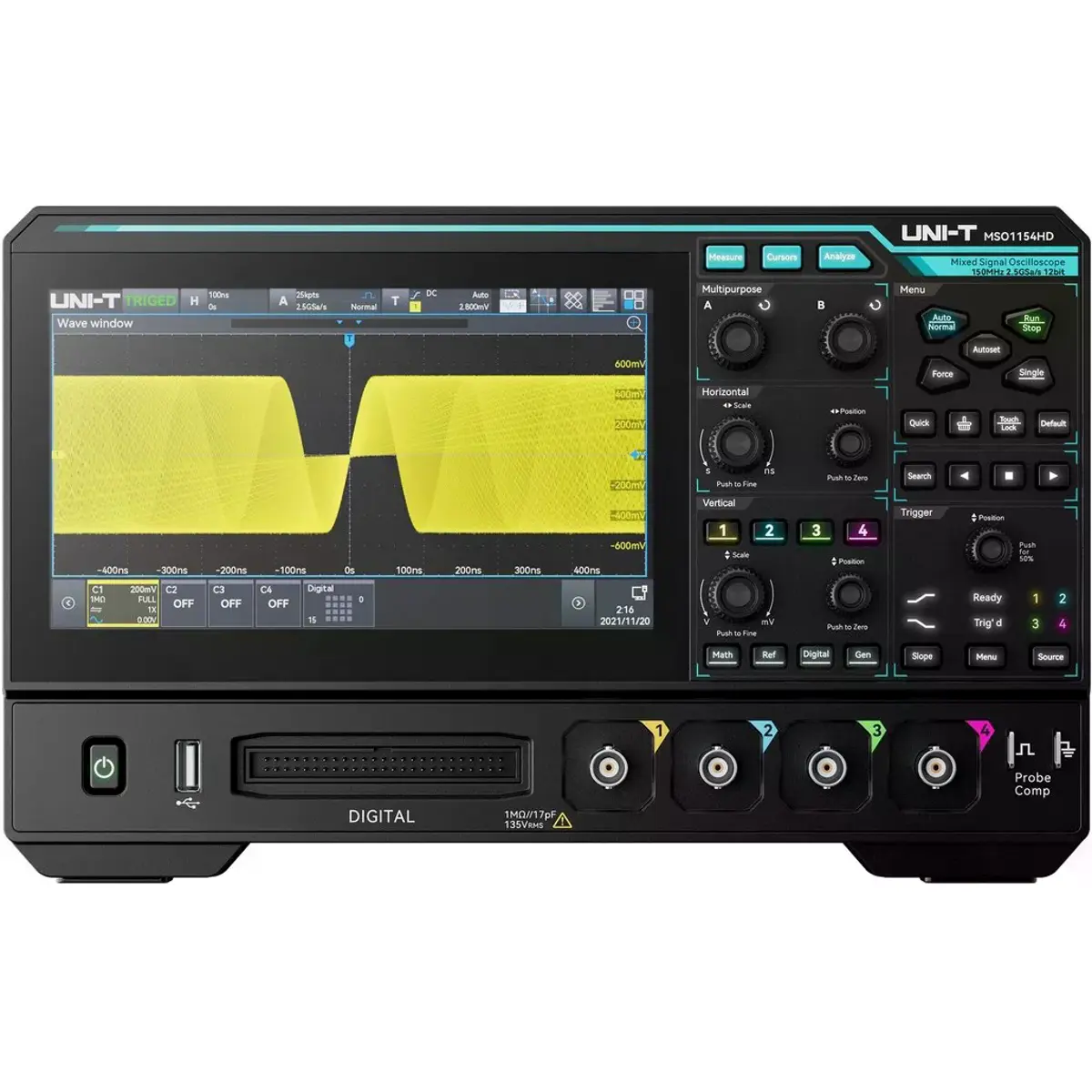

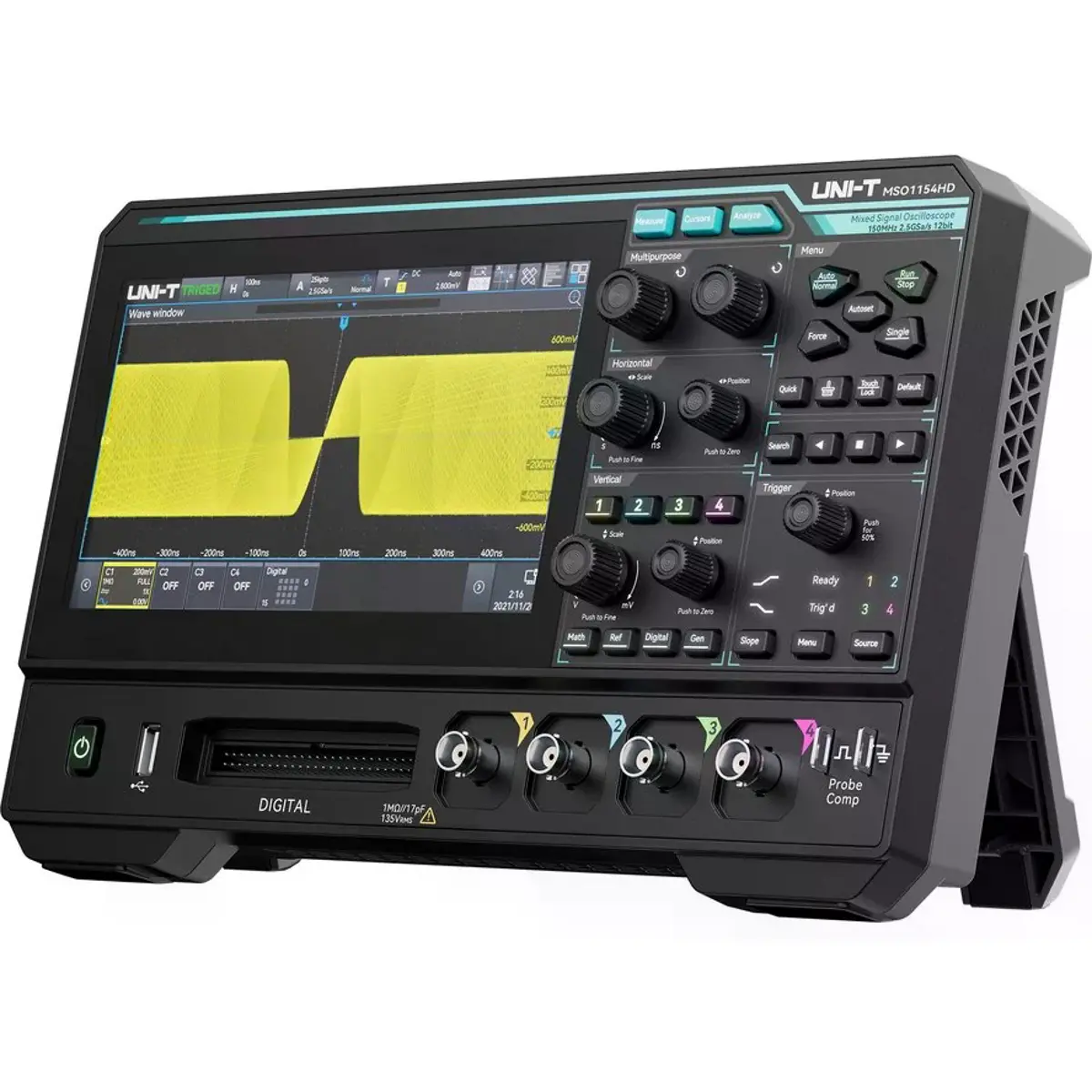

O MSO1154HD é um osciloscópio digital de sinal misto de alta resolução, desenvolvido para análise precisa de sinais analógicos e digitais em bancada, laboratório, ensino técnico, sistemas embebidos e eletrónica de potência. Com largura de banda de 150 MHz, 4 canais analógicos, 16 canais digitais e resolução vertical nativa de 12 bits, oferece uma leitura mais detalhada da forma de onda e maior confiança em medições de baixa amplitude, ripple, transientes e eventos intermitentes.
A combinação de taxa de amostragem até 2.5 GSa/s, memória profunda até 100 Mpts e tecnologia Ultra Phosphor 3.0 permite capturar sinais rápidos, analisar longos períodos de aquisição e identificar anomalias raras com maior facilidade. O ecrã tátil capacitivo de 7", as medições automáticas, a descodificação de protocolos e as funções de análise integradas tornam o MSO1154HD uma solução completa para depuração, validação e caracterização de circuitos modernos.
PRINCIPAIS CARACTERÍSTICAS
◆ Osciloscópio digital de sinal misto com largura de banda de 150 MHz
◆ 4 canais analógicos e 16 canais digitais para análise mista analógica/digital
◆ Resolução vertical nativa de 12 bits, com até 4096 níveis de quantificação
◆ Modo ERES com resolução melhorada até 16 bits
◆ Taxa de amostragem em tempo real até 2.5 GSa/s nos canais analógicos
◆ Taxa de amostragem até 1.25 GSa/s nos canais digitais
◆ Memória profunda até 100 Mpts para aquisição de sinais longos
◆ Taxa de captura até 200000 wfms/s, ou até 1000000 wfms/s em modo de sequência
◆ Tecnologia Ultra Phosphor 3.0 com visualização por intensidade para deteção de eventos raros
◆ 56 medições automáticas com estatísticas, gráficos de tendência e gráfico de barras
◆ Descodificação e disparo por protocolos série, incluindo RS-232/UART, I2C, SPI, CAN, CAN-FD, LIN e áudio
◆ Análise FFT até 1 Mpts, com vista em cascata, marcadores e deteção de picos
◆ Análise de potência integrada para avaliação de fontes de alimentação e circuitos de comutação
◆ Voltímetro digital, contador de frequência, analisador de protocolos, analisador de espectro e analisador lógico
◆ Ecrã tátil capacitivo de 7" com suporte para gestos, zoom, arrastamento e seleção por toque
◆ Interfaces USB Host, USB Device, LAN, AUX Out e HDMI
◆ Suporte SCPI e WebServer integrado para controlo remoto e integração em sistemas de teste
◆ Alimentação por USB-C com suporte para fontes PD ou power bank compatível
FUNCIONALIDADES EM DESTAQUE

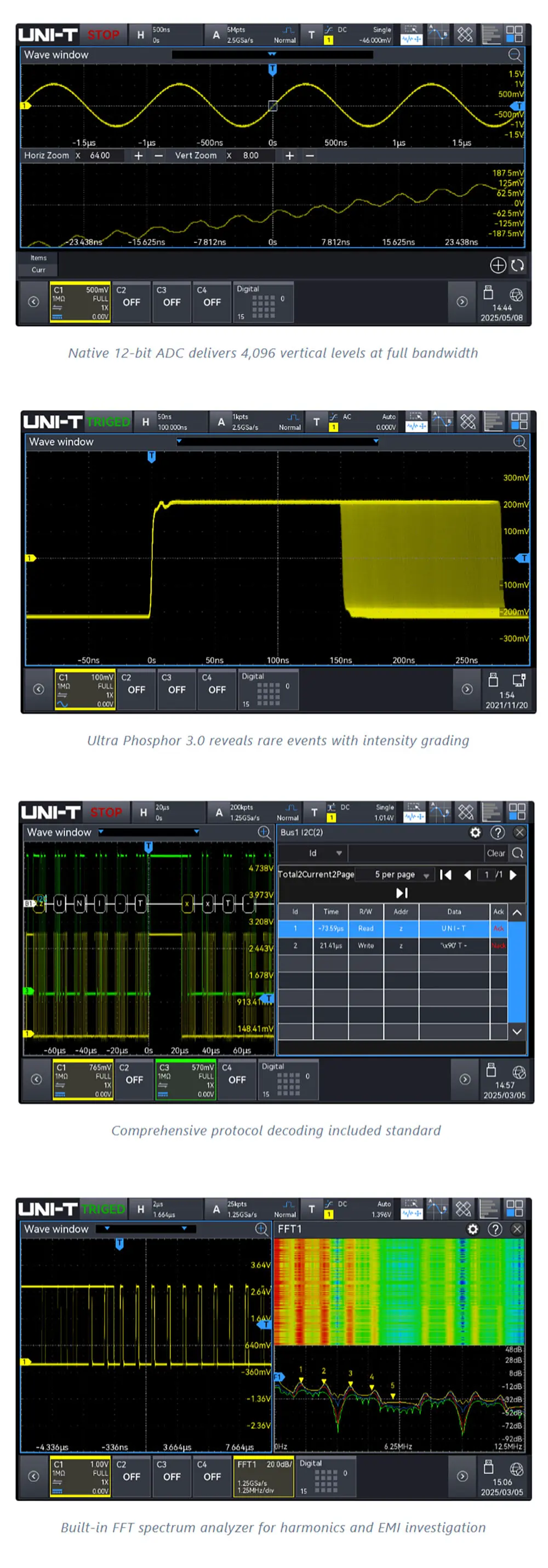

✅ Resolução nativa de 12 bits
O MSO1154HD utiliza conversão ADC de 12 bits, permitindo até 4096 níveis verticais. Esta resolução oferece uma representação mais fina dos sinais do que os osciloscópios convencionais de 8 bits, sendo especialmente útil na observação de ripple, ruído, pequenas variações de amplitude e detalhes subtis em sinais analógicos.
✅ Modo ERES até 16 bits
O modo de resolução melhorada ERES permite aumentar a resolução efetiva até 16 bits, ajudando a reduzir ruído fora da banda e a melhorar a visualização de sinais de baixa amplitude. Esta função é útil em medições de precisão, análise de sensores e verificação de alimentação em circuitos sensíveis.
✅ Memória profunda até 100 Mpts
A memória de aquisição até 100 Mpts permite capturar longas sequências de sinal sem perder detalhe temporal. Esta capacidade é importante para analisar arranques, falhas intermitentes, comunicações série, sinais PWM, transientes e eventos que ocorrem em intervalos longos.
✅ Ultra Phosphor 3.0 para eventos intermitentes
A tecnologia Ultra Phosphor 3.0 melhora a visualização de formas de onda através de gradação de intensidade, ajudando a identificar jitter, glitches, variações raras e eventos esporádicos. Em modo de sequência, a taxa de captura pode atingir até 1000000 wfms/s.
✅ Analisador lógico com 16 canais digitais
O equipamento suporta análise lógica de 16 canais digitais, permitindo correlacionar sinais digitais com os canais analógicos. Para utilizar esta função é necessária a sonda lógica UT-M26, indicada como acessório opcional.
✅ Descodificação de protocolos série
O MSO1154HD permite disparo e descodificação de protocolos utilizados em sistemas embebidos, automóveis e áudio. A análise de barramentos como RS-232/UART, I2C, SPI, CAN, CAN-FD e LIN facilita a depuração de comunicações entre microcontroladores, sensores, módulos e sistemas eletrónicos.
✅ Análise FFT e espectro
A função FFT até 1 Mpts permite analisar sinais no domínio da frequência, com suporte para vista em cascata, marcadores, lista de marcadores, deteção de picos e diferentes janelas de análise. Esta funcionalidade ajuda a identificar harmónicos, interferências, ruído de comutação e componentes espúrios.
✅ Análise de potência
As funções de análise de potência permitem avaliar parâmetros importantes em fontes de alimentação e circuitos de potência, incluindo qualidade de energia, harmónicos, corrente de arranque, perdas de comutação, ripple, eficiência, resposta transitória e tempos de arranque/desligamento.
✅ Ecrã tátil e operação intuitiva
O ecrã tátil capacitivo de 7" permite uma operação rápida através de toque, arrastamento, zoom e seleção por gestos. O equipamento mantém também botões e comandos físicos, combinando a rapidez da operação tradicional com uma interface moderna.
✅ Controlo remoto e integração em bancada
Com USB, LAN, HDMI, SCPI e WebServer integrado, o MSO1154HD pode ser usado em bancada, ensino, demonstrações, controlo remoto e integração em ambientes de teste automatizados.
ESPECIFICAÇÕES
• Modelo: MSO1154HD
• Tipo de equipamento: Osciloscópio digital de sinal misto de alta resolução
• Largura de banda analógica: 150 MHz
• Canais
- Canais analógicos: 4
- Canais digitais: 16
- Saída de gerador de funções/arbitrário: Não incluída no modelo MSO1154HD
• Taxa de amostragem
- 1 canal analógico: Até 2.5 GSa/s
- 2 canais analógicos: Até 1.25 GSa/s
- 4 canais analógicos: Até 625 MSa/s
- Canais digitais: Até 1.25 GSa/s
• Resolução vertical
- Resolução nativa: 12 bits
- Níveis de quantificação: 4096
- ERES: 1, 1.5, 2, 2.5 e 4 bits adicionais
- Resolução máxima com ERES: Até 16 bits
• Profundidade de memória
- Modos disponíveis: Auto, 25 kpts, 250 kpts, 500 kpts, 5 Mpts, 50 Mpts e 100 Mpts
- Profundidade máxima: 100 Mpts
• Taxa de captura de formas de onda
- Modo normal: Até 200000 wfms/s
- Modo de sequência: Até 1000000 wfms/s
• Aquisição
- Modos: Normal, deteção de picos, alta resolução, média e resolução melhorada
- Amostragem sequencial: Até 100000 frames
- Intervalo mínimo entre disparos em modo sequencial: <1000 ns
- Gravação/reprodução de formas de onda em tempo real por hardware: Até 100000 frames
• Sistema vertical
- Acoplamento de entrada: DC, AC, GND
- Impedância de entrada: 1 MΩ ±2% || 17 pF ±2 pF
- Escala vertical: 500 μV/div a 10 V/div
- Limite de largura de banda: 20 MHz ou largura de banda total
- Resposta de baixa frequência em acoplamento AC: ≤5 Hz
- Precisão de ganho DC: ±2% da escala total abaixo de 5 mV; ±1.5% da escala total a partir de 5 mV
- Isolamento entre canais: >40 dB, típico
• Tensão máxima de entrada
- Valor indicado na ficha técnica: 400 V DC+ACVpk / 135 Vrms
- Nota: respeitar sempre a categoria, a sonda utilizada e as instruções de segurança do fabricante
• Canais digitais
- Número de canais: 16
- Taxa de amostragem máxima: 1.25 GSa/s
- Largura mínima de impulso detetável: 5 ns
- Resolução vertical: 1 bit
- Gama de limiar: ±20.0 V
- Passo do limiar: 20 mV
- Precisão do limiar: ±100 mV + 3% do valor definido
- Impedância de entrada: 101 kΩ ±1% || 9 pF ±1 pF
- Excursão mínima de tensão: 500 mVpp
- Sonda necessária: UT-M26, acessório opcional
• Sistema horizontal
- Gama de base de tempo: 2 ns/div a 1 ks/div
- Precisão da base de tempo: ±5 ppm inicial
- Modos: Y-T, X-Y, Roll e Scan
- Gama de atraso pós-disparo: 1 s a 4 ks
• Disparo
- Modos: Auto, Normal e Single
- Gama de holdoff: 0.0 ps a 10 s
- Tipos: Edge, runt, janela, N-ésima frente, atraso, timeout, duração, setup & hold, largura de impulso, rampa, vídeo, padrão e zona
- Disparo por zona: 2 zonas, com condições de interseção ou não interseção
• Protocolos suportados
- RS-232/UART, I2C, SPI, CAN, CAN-FD, LIN, Áudio
- Descodificação paralela até 18 bits
• Medições
- Medições automáticas em canais analógicos: 56 parâmetros
- Parâmetros visualizáveis em simultâneo: Até 21
- Estatísticas:
· Média, máximo, mínimo,
· desvio-padrão, contagem,
· gráfico de tendência e gráfico de barras
- Cursores:
· Diferença de tensão,
· diferença de tempo,
· frequência equivalente e
· posição do ponto de forma de onda
• Análise
- Contador de frequência
- Voltímetro digital
- Pass/Fail
- Gravação de formas de onda
- Análise de potência
- FFT
- Operações matemáticas
• FFT
- Número de canais: 4
- Janelas: Hanning, Hamming, retangular e Blackman
- Comprimento máximo: Até 1 Mpts
- Escala vertical: Vrms e dB
- Funções:
· Cascata, frequência inicial/final, frequência central,
· span, traços Normal/Average/Max Hold/Min Hold e marcadores
• Análise de potência
- Qualidade de energia
- Harmónicos de corrente
- Corrente de arranque
- Rds(on)
- Perdas de comutação
- Taxa de conversão
- Área de operação segura
- Análise de modulação
- Ripple de saída
- Tempo de arranque/desligamento
- Resposta transitória
- Eficiência energética
• Operações matemáticas
- Operações básicas: A+B, A-B, A×B, A÷B
- Funções avançadas: sin, cos, tan, sqrt, exp, lg, ln, abs, integração, diferenciação e outras
- Filtros: Passa-baixo, passa-alto, passa-banda e rejeita-banda
• Voltímetro digital
- Fonte: Canal analógico
- Modos: DC, AC RMS e AC+DC RMS
- Resolução: 4 dígitos
- Alarme de limite: Sim
• Contador de frequência
- Fonte: Qualquer canal analógico ou digital
- Medições: Frequência, período e totalizador
- Dígitos máximos: 7
- Frequência máxima de medição: Igual à largura de banda máxima do canal analógico
• Ecrã
- Tipo: Tátil capacitivo multi-toque
- Dimensão: 7"
- Resolução indicada na tabela técnica: 1024×RGB×600
- Cores: 24 bits
- Persistência: Auto, 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 5 s, 10 s, 20 s, infinito ou desligado
- Tipos de visualização: Ponto e vetor
• Interfaces
- USB Host 2.0: 1 porta frontal
- USB Device 2.0: 1 porta traseira
- LAN: 10/100 Base-T, RJ-45, VXI11
- AUX Out: Trig Out, Pass/Fail, DVM
- HDMI: 1 porta para monitor externo ou projetor
- Gen Out: Não incluída no modelo MSO1154HD; apenas nos modelos MSO-S
• Controlo remoto
- SCPI: Sim
- WebServer integrado: Sim
- Acesso por PC e dispositivos móveis: Sim
- Exportação de ficheiros de forma de onda: Sim
• Alimentação
- Tensão/fonte: Alimentação igual ou superior a 12 V/3 A
- USB-C: Suportado
- Power bank com protocolo PD: Suportado
- Consumo máximo: 65 W
- Fusível: 1.6 A
• Saída de compensação de sonda
- Tensão de saída: 3 Vpp
- Frequências: 10 Hz, 100 Hz, 1 kHz e 10 kHz
- Frequência predefinida: 1 kHz
• Condições ambientais
- Temperatura de funcionamento: 0 °C a +40 °C
- Temperatura de armazenamento: -20 °C a +60 °C
- Humidade em funcionamento até +35 °C: ≤90% HR
- Humidade em funcionamento de +35 °C a +40 °C: ≤60% HR
- Altitude de funcionamento: Até 3000 m
- Grau de poluição: 2
- Ambiente de utilização: Interior
• Dimensões e peso
- Dimensões: 282 x 175 x 49 mm
- Peso: 1.56 kg
• Calibração
- Intervalo recomendado: 1 ano
• Conformidade e segurança
- EMC: IEC 61326-1:2021 / EN 61326-1:2021; IEC 61326-2-1:2021 / EN 61326-2-1:2021
- Segurança: EN 61010-1:2010+A1:2019; EN IEC 61010-2-030:2021+A11:2021
CONTEÚDO DA EMBALAGEM
• Osciloscópio MSO1154HD
• Cabo de alimentação x1
• Cabo USB 2.0 x1
• 4 sondas passivas
NOTAS
• A sonda lógica UT-M26 é necessária para utilizar os 16 canais digitais e é indicada como acessório opcional.
• O MSO1154HD não inclui saída de gerador de funções/arbitrário. Essa função está reservada aos modelos MSO1154HD-S e MSO1254HD-S.
• A análise Bode depende do gerador de funções/arbitrário integrado e está indicada apenas para os modelos MSO-S.
• Algumas funções de análise de potência podem depender da versão de firmware disponível no site oficial do fabricante.
• Para medições em alta tensão ou corrente, utilizar sempre sondas adequadas à aplicação e respeitar os limites de segurança do equipamento, das sondas e da categoria de medição.
