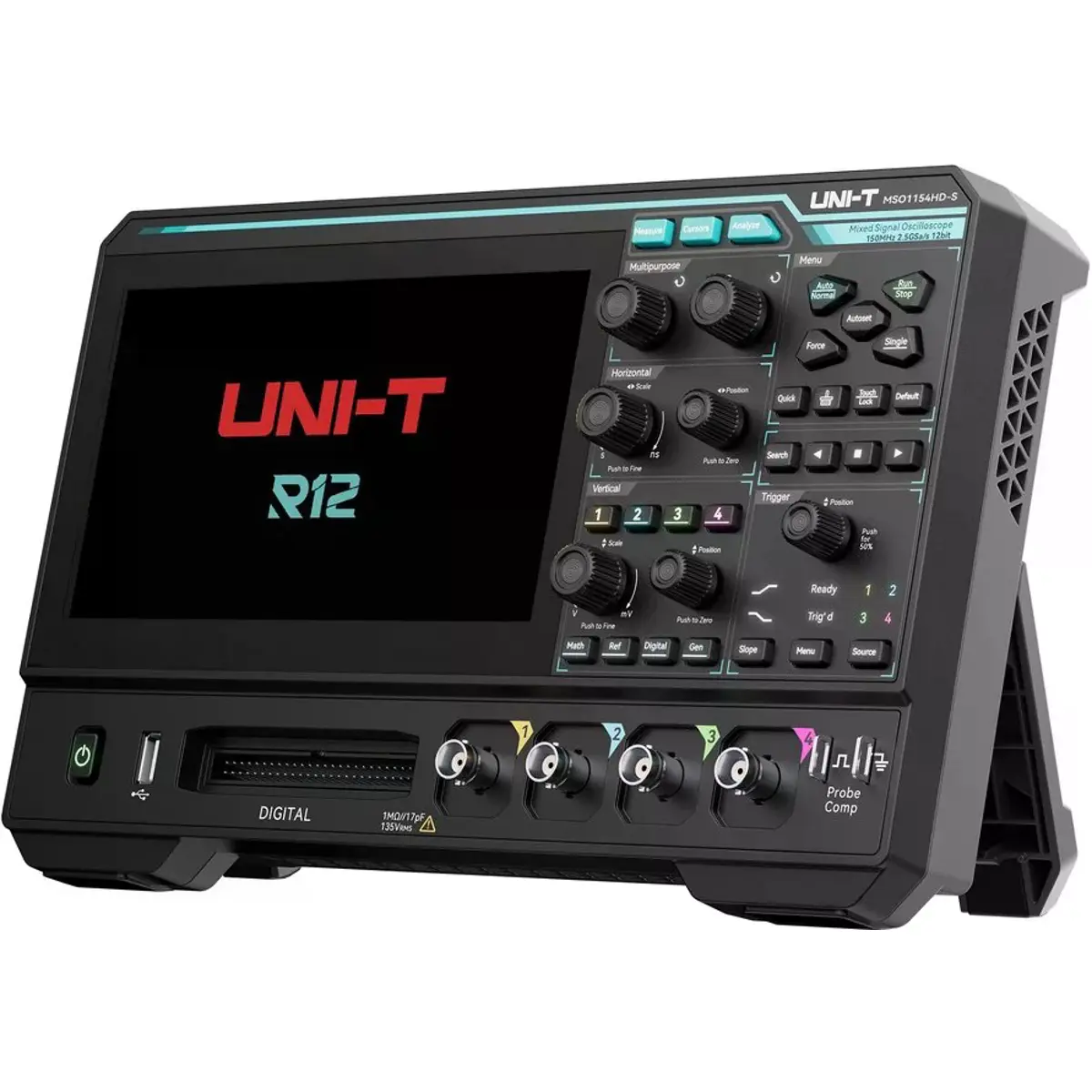

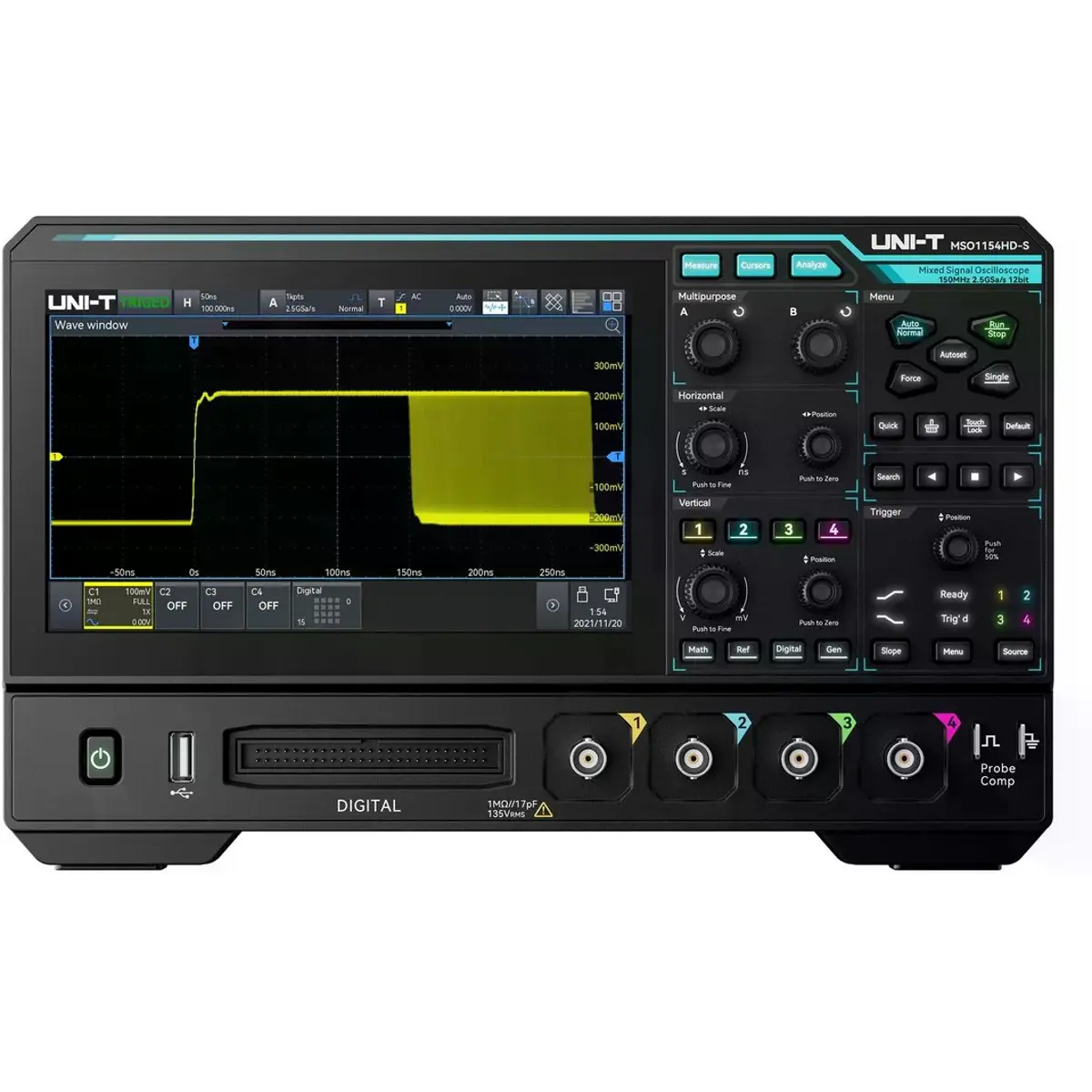

O UNI-T MSO1154HD-S é um osciloscópio de sinais mistos de alta resolução, com largura de banda de 150 MHz, 4 canais analógicos, 16 canais digitais e gerador de funções/formas de onda arbitrárias integrado. Com resolução vertical de 12 bits, taxa de amostragem até 2.5 GSa/s e memória até 100 Mpts, é uma solução versátil para desenvolvimento eletrónico, análise de barramentos, validação de fontes de alimentação e diagnóstico de sinais analógicos e digitais.
A arquitetura 9 em 1 combina osciloscópio digital, analisador lógico, gerador AWG, analisador de espectro, voltímetro digital, frequencímetro, analisador de protocolos, analisador de Bode e analisador de potência num único equipamento compacto. O ecrã tátil capacitivo de 7", a tecnologia Ultra Phosphor 3.0 e as funções avançadas de disparo e descodificação tornam a operação mais rápida, visual e eficiente em bancada ou em ambiente de teste automatizado.
PRINCIPAIS CARACTERÍSTICAS
◆ Osciloscópio de sinais mistos com 150 MHz de largura de banda
◆ 4 canais analógicos + 16 canais digitais para análise combinada de sinais analógicos e lógicos
◆ Resolução vertical de 12 bits, com até 4096 níveis de quantização
◆ Taxa de amostragem em tempo real até 2.5 GSa/s nos canais analógicos
◆ Profundidade de memória até 100 Mpts
◆ Taxa de captura até 200000 wfms/s, ou até 1000000 wfms/s em modo de sequência
◆ Gerador de funções/formas de onda arbitrárias integrado de 25 MHz, com 1 canal de saída
◆ Ecrã tátil capacitivo de 7" com controlo por gestos
◆ Tecnologia Ultra Phosphor 3.0 para visualização intensiva e deteção de eventos raros
◆ 56 medições automáticas e visualização estatística com gráficos
◆ FFT até 1 Mpts com funções de análise de espectro
◆ Descodificação e disparo por protocolos série, incluindo RS232/UART, RS422, RS485, I2C, SPI, CAN, CAN-FD, LIN e Audio
◆ Análise de potência, análise de Bode, DVM e frequencímetro integrados
◆ Interfaces USB, LAN, AUX, HDMI e saída Gen Out
◆ Suporte SCPI e WebServer integrado para controlo remoto e automação

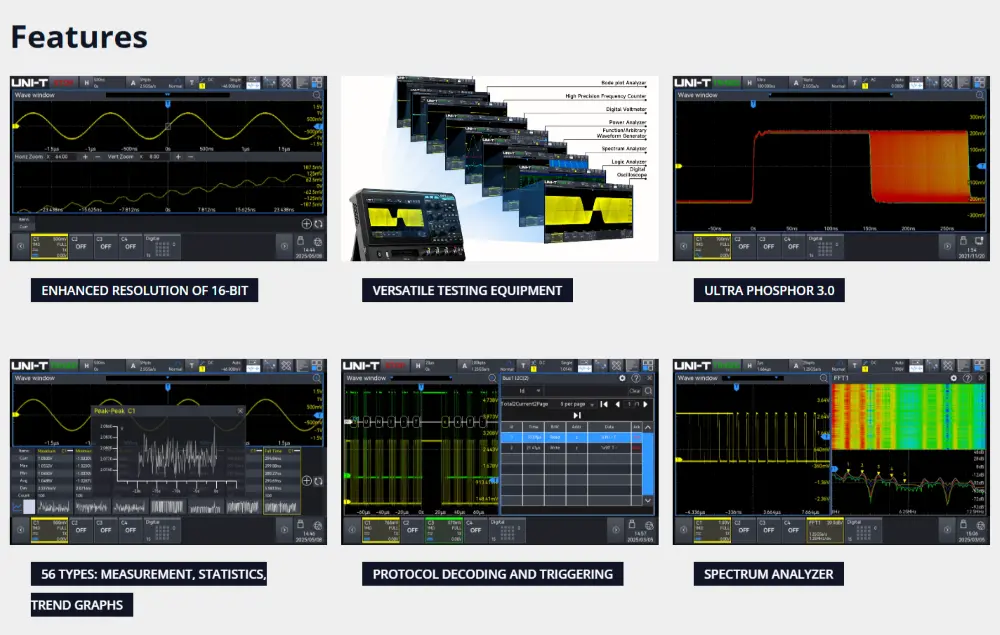

FUNCIONALIDADES EM DESTAQUE
✅ Instrumento 9 em 1 para bancada técnica
O MSO1154HD-S integra várias funções de teste num único equipamento: osciloscópio digital, analisador lógico, gerador de funções/formas de onda arbitrárias, analisador de espectro, voltímetro digital, frequencímetro, analisador de protocolos, analisador de Bode e analisador de potência. Esta combinação reduz a necessidade de instrumentos adicionais e torna o equipamento adequado para desenvolvimento, ensino, assistência técnica e validação de circuitos.
✅ Alta resolução para maior detalhe de sinal
A resolução vertical de 12 bits permite representar formas de onda com até 4096 níveis, oferecendo maior detalhe do que os osciloscópios tradicionais de 8 bits. A função ERES pode aumentar a resolução efetiva até 16 bits, melhorando a análise de sinais de baixa amplitude ou com ruído reduzido.
✅ Gerador AWG integrado de 25 MHz
A versão MSO1154HD-S inclui um gerador de funções/formas de onda arbitrárias de 1 canal, com frequência máxima de 25 MHz, taxa de amostragem de 200 MSa/s e resolução vertical de 14 bits. Suporta formas de onda seno, quadrada, rampa, pulso, ruído, DC e arbitrária, sendo útil para estimular circuitos, testar filtros, amplificadores, microcontroladores e sistemas de alimentação.
✅ Análise avançada de protocolos
O equipamento permite disparo e descodificação de barramentos série usados em sistemas embebidos, aplicações automóveis e áudio. Inclui suporte para RS232/UART, RS422, RS485, I2C, SPI, CAN, CAN-FD, LIN e Audio, com lista de eventos e funções de pesquisa para facilitar a depuração.
✅ Análise de potência e resposta em frequência
As funções de análise de potência permitem avaliar qualidade de energia, harmónicos, corrente de arranque, perdas de comutação, ripple, resposta transitória, eficiência e outros parâmetros relevantes em fontes de alimentação. A análise de Bode permite estudar resposta em frequência, estabilidade de malhas, filtros e amplificadores, tirando partido do gerador integrado.
✅ Captura rápida de eventos raros
Com Ultra Phosphor 3.0, o osciloscópio oferece elevada taxa de captura de formas de onda e representação por intensidade, facilitando a identificação de anomalias intermitentes. O modo de sequência permite atingir até 1000000 wfms/s, útil para analisar eventos rápidos ou pouco frequentes.
✅ Operação tátil e controlo remoto
O ecrã tátil capacitivo de 7" permite operações por toque, arrasto, zoom e seleção gráfica. O equipamento também suporta controlo por LAN/USB, comandos SCPI e WebServer integrado, permitindo acesso e controlo através de PC ou dispositivos móveis.
ESPECIFICAÇÕES
• Tipo de produto: Osciloscópio de sinais mistos (MSO)
• Modelo: MSO1154HD-S
• Largura de banda analógica: 150 MHz
• Canais:
- Analógicos: 4
- Digitais: 16
- Saída de gerador: 1 canal
• Taxa de amostragem:
- Canal analógico, 1 canal ativo: até 2.5 GSa/s
- Canais analógicos, 2 canais ativos: até 1.25 GSa/s
- Canais analógicos, 4 canais ativos: até 625 MSa/s
- Canais digitais: até 1.25 GSa/s
• Resolução vertical: 12 bits
• Resolução com ERES: Até 16 bits
• Profundidade de memória: Até 100 Mpts
• Taxa de captura de formas de onda:
- Modo normal: Até 200000 wfms/s
- Modo de sequência: Até 1000000 wfms/s
• Gravação de formas de onda: Até 100000 frames
• Escala vertical: 500 μV/div a 10 V/div
• Impedância de entrada: 1 MΩ ±2% || 17 pF ±2 pF
• Tensão máxima de entrada: 400 V DC+ACVpk / 135 Vrms
• Acoplamento de entrada: DC, AC, GND
• Limite de largura de banda: 20 MHz ou total
• Base de tempo: 2 ns/div a 1 ks/div
• Modos de aquisição:
- Normal
- Deteção de pico
- Alta resolução
- Média
- Resolução melhorada
• Modos de disparo:
- Auto
- Normal
- Único
• Tipos de disparo:
- Flanco
- Largura de impulso
- Vídeo
- Rampa
- Runt
- Janela
- Atraso
- Timeout
- Duração
- Setup & Hold
- Enésimo flanco
- Padrão
- Zona
• Descodificação de protocolos:
- RS232/UART
- RS422
- RS485
- I2C
- SPI
- CAN
- CAN-FD
- LIN
- Audio
- Paralelo até 18 bits
• Número de descodificações simultâneas: 4
• Medições automáticas:
- Canal analógico: 56 parâmetros
- Visualização simultânea: Até 21 parâmetros
- Estatísticas: Média, máximo, mínimo, desvio padrão, contagem, gráfico de tendência e gráfico de barras
• FFT:
- Pontos FFT: Até 1 Mpts
- Canais: 4
- Janelas: Hanning, Hamming, Rectangle, Blackman
- Escala vertical: Vrms, dB
- Funções: Waterfall, 4 traços, marcadores e lista de marcadores
• Analisador de espectro:
- Gama de frequência: 0 a 1.25 GHz
- Curva waterfall: Sim
- Traços: Normal, média, máximo e mínimo
• Gerador de funções/formas de onda arbitrárias:
- Canais: 1
- Frequência máxima: 25 MHz
- Taxa de amostragem: 200 MSa/s
- Resolução vertical: 14 bits
- Profundidade de memória arbitrária: 4 kpts
- Formas de onda standard: Seno, quadrada, rampa, pulso, ruído, DC e arbitrária
- Formas de onda arbitrárias integradas: 200 tipos
- Frequência de onda quadrada: 1 μHz a 10 MHz
- Frequência de pulso: 1 μHz a 10 MHz
- Frequência de rampa: 1 μHz a 400 kHz
- Frequência de forma de onda arbitrária: 1 μHz a 5 MHz
- Amplitude de saída em alta impedância: 20 mVpp a 6 Vpp
- Amplitude de saída em 50 Ω: 10 mVpp a 3 Vpp
- Offset DC em alta impedância: ±3 V
- Offset DC em 50 Ω: ±1.5 V
- Modulação: AM, FM, ASK e FSK
- Varrimento: Linear e logarítmico
• Análise de potência:
- Qualidade de energia
- Harmónicos de corrente
- Corrente de arranque
- Rds(on)
- Perdas de comutação
- Taxa de conversão
- Área de operação segura
- Análise de modulação
- Ripple de saída
- Tempo de arranque/desligamento
- Resposta transitória
- Eficiência de potência
• Análise de Bode:
- Modos: Bode e PSRR
- Frequência inicial: 50 Hz a 25 MHz
- Frequência final: 60 Hz a 25 MHz
- Contagem: 1 a 1000 pontos
• DVM:
- Fonte: Canais analógicos
- Modos: DC, AC RMS, AC+DC RMS
- Resolução indicada: 4 dígitos
• Frequencímetro:
- Fonte: Qualquer canal analógico ou digital
- Funções: Frequência, período e totalizador
- Dígitos efetivos máximos: 7
- Tempo de atualização: Ajustável
• Ecrã:
- Tamanho: 7"
- Tipo: Tátil capacitivo
- Resolução indicada no datasheet: 1024 x 600
- Cores: 24 bits
- Intensidade de forma de onda: 1% a 100%
- Persistência: Auto, 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 5 s, 10 s, 20 s, infinito ou desligada

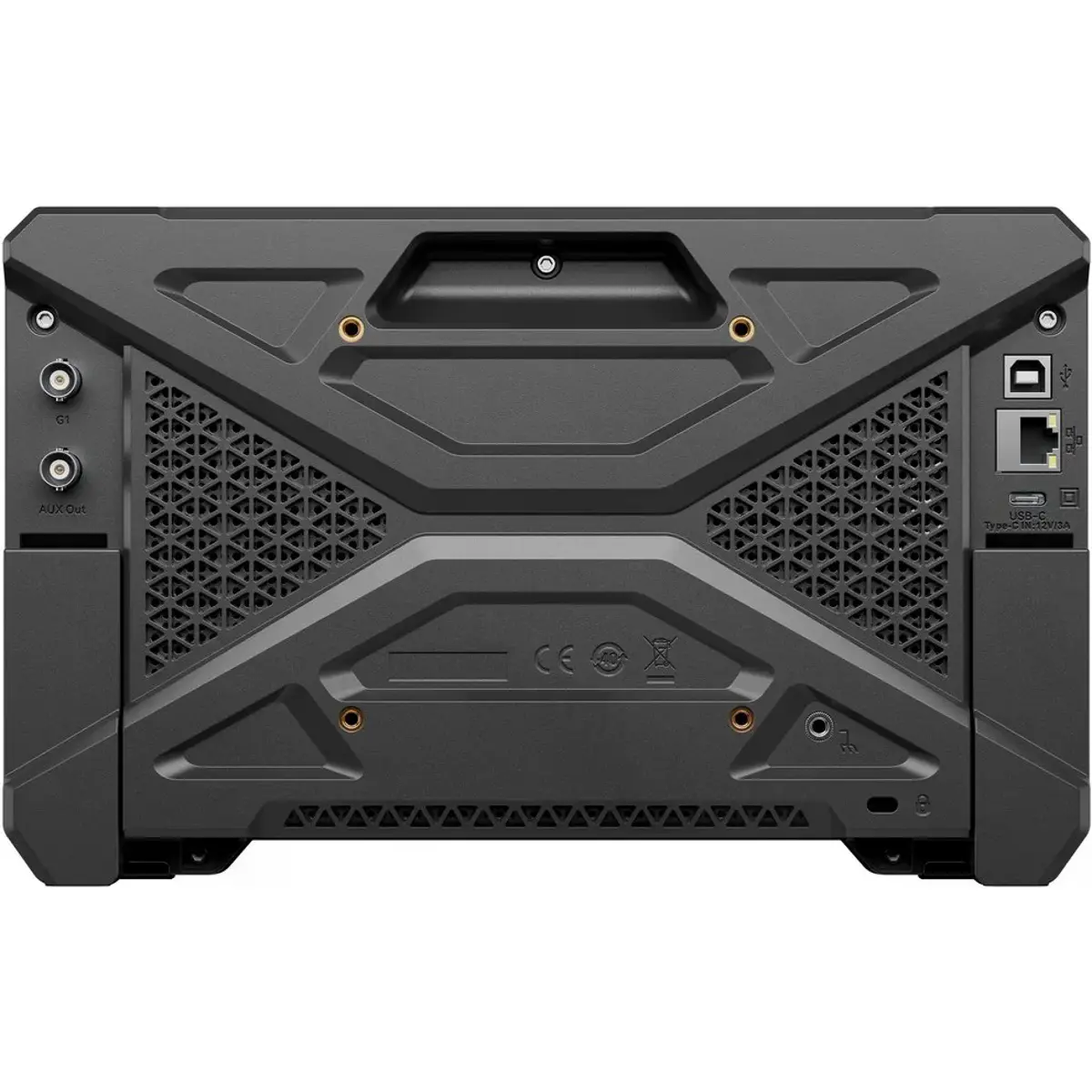

• Interfaces:
- USB Host 2.0: 1 porta frontal
- USB Device 2.0: 1 porta traseira
- LAN: 10/100 Base-T, RJ-45
- AUX Out: Trig Out, Pass/Fail, DVM
- Gen Out: 1 porta traseira
- HDMI: 1 porta para monitor externo ou projetor
• Controlo remoto e automação:
- SCPI
- WebServer integrado
- Controlo por LAN ou USB
- Exportação de ficheiros de formas de onda
• Alimentação:
- Tensão de alimentação: Igual ou superior a 12 V/3 A
- Suporte: USB-C ou carregador portátil com protocolo PD
- Consumo máximo: 65 W
- Fusível: 1.6 A
• Saída de compensação de sonda:
- Tensão: 3 Vpp
- Frequências: 10 Hz, 100 Hz, 1 kHz e 10 kHz
• Condições ambientais:
- Temperatura de funcionamento: 0 °C a +40 °C
- Temperatura de armazenamento: -20 °C a +60 °C
- Humidade de funcionamento até +35 °C: ≤90% HR
- Humidade de funcionamento entre +35 °C e +40 °C: ≤60% HR
- Altitude de funcionamento: Até 3000 m
- Grau de poluição: 2
- Refrigeração: Ventilação forçada por ventoinha
• Dimensões: 282 x 175 x 49 mm
• Peso: 1.56 kg
• Intervalo de calibração: 1 ano
• Certificações e conformidade:
- CE
- cETLus
- RoHS
- EMC 2014/30/EU
- IEC 61326-1:2021 / EN 61326-1:2021
- IEC 61326-2-1:2021 / EN 61326-2-1:2021
- EN 61010-1:2010+A1:2019
- EN IEC 61010-2-030:2021+A11:2021
• ECCN: 3A992.g
• Garantia:
- Instrumento: 3 anos
- Extensão possível: +2 anos mediante registo
- Sondas e acessórios: 1 ano
CONTEÚDO DA EMBALAGEM
• Osciloscópio UNI-T MSO1154HD-S
• Cabo de alimentação conforme norma nacional: 1 unidade
• Cabo USB 2.0 UT-D14: 1 unidade
• Sondas passivas: 4 unidades
- Modelo indicado: UT-P06 ou UT-P05
- Largura de banda dependente da sonda fornecida
NOTAS
◆ A sonda lógica UT-M26 para os 16 canais digitais é indicada como acessório opcional. O equipamento suporta 16 canais digitais, mas a utilização prática da função de analisador lógico poderá exigir a aquisição desta sonda.
◆ A taxa de captura de 1000000 wfms/s refere-se ao modo de sequência. Em funcionamento normal, o valor indicado no datasheet é até 200000 wfms/s.
◆ Algumas funções de análise de potência podem depender da versão de firmware. O datasheet assinala determinadas funções como estando em adição e sujeitas ao firmware mais recente disponível no site oficial.
◆ A porta HDMI suporta HDMI standard; o datasheet indica que não são suportados outros adaptadores..
