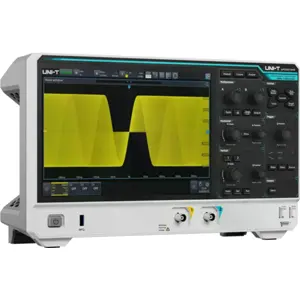

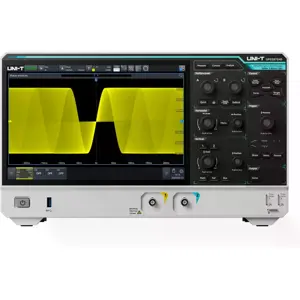

O UPO2072HD da UNI-T é um osciloscópio digital de alta resolução, concebido para medições exigentes em eletrónica, desenvolvimento embebido, ensino técnico e análise de sinais de baixa amplitude. Com largura de banda de 70 MHz, 2 canais analógicos, conversão ADC nativa de 12 bits e taxa de amostragem até 2.5 GSa/s, permite visualizar formas de onda com maior detalhe, menor ruído de quantização e elevada precisão.
Equipado com ecrã tátil capacitivo de 10.1", memória profunda de até 100 Mpts e tecnologia Ultra Phosphor 3.0, o UPO2072HD facilita a captura de eventos rápidos, intermitentes ou difíceis de detetar. Integra ainda funções avançadas como análise FFT, voltímetro digital, frequencímetro, descodificação de protocolos série, teste de máscara, disparo por zona e análise de potência opcional.
PRINCIPAIS CARACTERÍSTICAS
◆ Osciloscópio digital de alta resolução com 2 canais analógicos e largura de banda de 70 MHz
◆ Conversor ADC nativo de 12 bits, com 4096 níveis de quantização para maior detalhe vertical
◆ Taxa de amostragem em tempo real até 2.5 GSa/s
◆ Memória profunda até 100 Mpts para captura e análise de sinais longos
◆ Taxa de captura de formas de onda até 1000000 wfms/s em modo de sequência
◆ Tecnologia Ultra Phosphor 3.0 com persistência e escala de cinzentos até 256 níveis
◆ Ecrã tátil capacitivo HD de 10.1" com resolução 1280 x 800
◆ Funções 6 em 1: osciloscópio, analisador de espectro, voltímetro digital, frequencímetro, analisador de protocolos e análise de potência
◆ 56 medições automáticas com estatísticas, histograma e gráfico de tendência
◆ FFT melhorada até 4 Mpts, com visualização em cascata, marcadores e 4 traços
◆ Descodificação e disparo de 9 protocolos série incluídos de origem
◆ Gravação de formas de onda até 125000 fotogramas, com exportação por USB
◆ Disparo por zona para isolar sinais esporádicos ou complexos
◆ Teste de máscara acelerado por hardware
◆ Controlo remoto por SCPI, LAN, USB e WebServer integrado
FUNCIONALIDADES EM DESTAQUE
✅ Resolução vertical de 12 bits para sinais de maior detalhe
O ADC de 12 bits oferece 4096 níveis de quantização, proporcionando 16 vezes mais detalhe vertical do que um osciloscópio tradicional de 8 bits. Esta resolução é especialmente útil na análise de ripple em fontes de alimentação, sinais de sensores, circuitos analógicos de precisão e pequenas variações sobre sinais de maior amplitude.
✅ Ultra Phosphor 3.0 para captura de eventos rápidos e intermitentes
A tecnologia Ultra Phosphor 3.0 permite uma taxa de captura até 250000 wfms/s em funcionamento contínuo e até 1000000 wfms/s em modo de sequência. Esta capacidade facilita a deteção de glitches, jitter, pulsos anómalos e eventos ocasionais que poderiam passar despercebidos em instrumentos mais lentos.
✅ Memória profunda de até 100 Mpts
Com memória de aquisição até 100 Mpts, o UPO2072HD permite capturar sequências longas mantendo elevada resolução temporal. Esta característica é particularmente útil para analisar arranques de sistemas, transientes, falhas intermitentes, sequências de comunicação e eventos de longa duração sem necessidade de rearme constante.
✅ Análise de protocolos série incluída
O equipamento suporta disparo e descodificação de protocolos RS-232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT e Audio. A lista de eventos e a função de pesquisa ajudam a navegar em capturas extensas, facilitando a correlação entre sinais analógicos e dados digitais.
✅ FFT melhorada e analisador de espectro integrado
A função FFT suporta até 4 Mpts, com gama de frequência de 0 a 1.25 GHz, quatro traços, modos de deteção, marcadores e visualização em cascata. Esta funcionalidade permite analisar harmónicos, ruído, interferências, componentes espectrais e alterações de frequência ao longo do tempo sem recorrer a um analisador de espectro separado.
✅ Medições automáticas avançadas
O UPO2072HD disponibiliza 56 parâmetros de medição automáticos, com possibilidade de apresentar até 27 medições em simultâneo. Inclui estatísticas, histogramas e gráficos de tendência, permitindo acompanhar a evolução dos parâmetros e identificar desvios ou instabilidades ao longo do tempo.
✅ Ecrã tátil de 10.1" com operação intuitiva
O ecrã capacitivo HD de 10.1" suporta gestos como toque, arrastar, zoom e seleção por retângulo. A operação pode também ser feita através dos comandos físicos, rato ou teclado, oferecendo flexibilidade em bancada, laboratório de ensino ou ambientes de teste.
✅ Conectividade completa e controlo remoto
O instrumento inclui USB Host, USB Device, LAN, HDMI, entrada de disparo externo e saída auxiliar. O suporte SCPI permite integração em sistemas de teste automatizados, enquanto o WebServer integrado possibilita acesso e controlo remoto através de navegador em PC ou dispositivo móvel.
ESPECIFICAÇÕES
• Tipo de produto: Osciloscópio digital de armazenamento / DSO
• Modelo: UPO2072HD
• Série: UPO2000HD
• Largura de banda analógica: 70 MHz
• Canais:
- 2 canais analógicos
- 1 entrada de disparo externo
• Taxa de amostragem:
- 1 canal: Até 2.5 GSa/s
- 2 canais: Até 1.25 GSa/s
• Resolução vertical: 12 bits
• Resolução melhorada ERES:
- Até 4 bits adicionais
- Resolução equivalente até 16 bits
• Níveis de quantização: 4096
• Memória de aquisição:
- Até 100 Mpts
- Modos disponíveis: Auto, 25 kpts, 250 kpts, 500 kpts, 5 Mpts, 50 Mpts, 100 Mpts
• Taxa de captura de formas de onda:
- Até 250000 wfms/s
- Até 1000000 wfms/s em modo de sequência
• Gravação de formas de onda:
- Até 125000 fotogramas
- Exportação por USB
• Modos de aquisição:
- Normal
- Deteção de pico
- Alta resolução
- Média
- Resolução melhorada
• Média:
- 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 ou 8192 aquisições
• Escala vertical:
- 1 MΩ: 500 μV/div a 10 V/div
- 50 Ω: 500 μV/div a 1 V/div
• Impedância de entrada:
- 1 MΩ ±2% em paralelo com 17 pF ±2 pF
- 50 Ω ±1.5%
• Acoplamento de entrada:
- DC
- AC
- GND
• Tensão máxima de entrada:
- 1 MΩ: 400 V DC + ACpico / 135 Vrms
- 50 Ω: 5 Vrms máx.
• Gama da base de tempo: 2 ns/div a 1000 s/div
• Precisão da base de tempo:
- ±5 ppm
- Envelhecimento anual: ±1 ppm
• Modos da base de tempo: Y-T, X-Y, Roll, Scan
• Tipos de disparo:
- Borda
- Largura de pulso
- Vídeo
- Rampa
- Pulso runt
- Pulso de sobre-amplitude
- Atraso
- Timeout
- Duração
- Setup & Hold
- Enésima borda
- Padrão de código
• Disparo por zona:
- 2 zonas
- Condições: deve intercetar / não deve intercetar
• Protocolos suportados: RS-232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, Audio
• Descodificação:
- Até 4 descodificações
- Protocolos incluídos de origem
- Lista de eventos e função de pesquisa
• Medições automáticas:
- 56 parâmetros
- Até 27 medições apresentadas em simultâneo
- Estatísticas, histograma e gráfico de tendência
• Medições por cursor:
- Diferença de tensão entre cursores
- Diferença de tempo entre cursores
- Recíproco de ΔX
- Tensão e tempo no ponto da forma de onda
• Funções matemáticas:
- A+B, A-B, A×B, A÷B
- Funções avançadas
- Filtros digitais
• Filtros digitais:
- Passa-baixo
- Passa-alto
- Passa-banda
- Rejeita-banda
• FFT:
- Até 4 Mpts
- Gama de frequência: 0 a 1.25 GHz
- Escala vertical: Vrms, dBVrms
- Modos: ecrã completo, ecrã dividido, espectro, cascata
- 4 traços: Normal, Média, Retenção máxima, Retenção mínima
- Marcadores: automático, manual e por limiar
• Voltímetro digital:
- 4 dígitos
- Modos: DC, AC RMS, AC+DC RMS
- Alarme por limite
• Frequencímetro:
- Hardware de 7 dígitos
- Fontes: CH1 a CH4, EXT
- Medições: frequência, período, totalizador
• Análise de potência:
- Opcional
- Qualidade de energia
- Harmónicos de corrente
- Corrente de arranque
- Rds(on)
- Perdas de comutação
- Taxa de conversão
- Área de operação segura
- Análise de modulação
- Ripple de saída
- Tempo de arranque/desligamento
- Resposta transitória
- Eficiência energética
• Ecrã:
- Tipo: Capacitivo multi-toque
- Tamanho: 10.1"
- Resolução: 1280 x 800
- Cor: 24 bits true color
- Gestos: toque, deslizar, zoom, edição e arrastar
• Persistência:
- Auto
- 50 ms, 100 ms, 200 ms, 500 ms
- 1 s, 5 s, 10 s, 20 s
- Infinita
- Desligada
• Armazenamento:
- Configuração: .set
- Forma de onda: .dat, .csv, .bsv
- Imagem: .bmp, .png, .jpg
- Relatórios: .csv, .pdf, .html
• Interfaces:
- USB Host 3.0: 1 porta frontal e 2 portas traseiras
- USB Device 3.0: 1 porta traseira
- LAN: 10/100/1000 Base-T, RJ-45
- AUX Out: Trig Out, Pass/Fail
- HDMI: 1 porta para monitor externo ou projetor
- Entrada de referência de 10 MHz
- Saída de referência de 10 MHz
• Controlo remoto:
- SCPI
- LAN
- USB Device
- WebServer integrado
- Acesso por PC e dispositivos móveis
• Saída de compensação da sonda:
- Tensão: 3 Vp-p
- Frequências: 10 Hz, 100 Hz, 1 kHz, 10 kHz
• Alimentação:
- 100 V a 240 V AC, 50 Hz / 60 Hz
- 100 V a 120 V AC, 400 Hz
• Consumo máximo: 120 W
• Fusível: 2.5 A, classe F, 250 V
• Temperatura de funcionamento: 0 °C a +40 °C
• Temperatura de armazenamento: -20 °C a +60 °C
• Humidade:
- Até +35 °C: ≤90% HR
- +35 °C a +40 °C: ≤60% HR
• Altitude:
- Funcionamento: até 3000 m
- Armazenamento/transporte: até 15000 m
• Grau de poluição: 2
• Ambiente de utilização: Interior
• Dimensões: 361 x 209 x 106 mm
• Peso: 2.92 kg
• Intervalo de calibração recomendado: 1 ano
• Certificações e conformidade:
- CE
- cETLus
- RoHS
- EMC 2014/30/EU
- EN 61010-1
- EN IEC 61010-2-030
CONTEÚDO DA EMBALAGEM
• Osciloscópio UNI-T UPO2072HD
• Cabo de alimentação
• Cabo USB 3.0
• 2 sondas passivas
• Guia de início rápido
• Certificado de calibração de fábrica
NOTAS
• A análise de potência é uma função opcional e requer ativação/licença UPO2000HD-PWR.
• O equipamento suporta atualizações de firmware online.
• O WebServer integrado permite acesso e controlo do instrumento através de navegador, sem necessidade de software dedicado.
• A porta HDMI suporta apenas ligação HDMI standard, não sendo indicado suporte para adaptadores.
• A garantia indicada pelo fabricante é de 3 anos para o instrumento. Algumas fontes comerciais referem uma extensão 3+2 anos após registo, pelo que esta condição deve ser confirmada junto do distribuidor ou da UNI-T..
