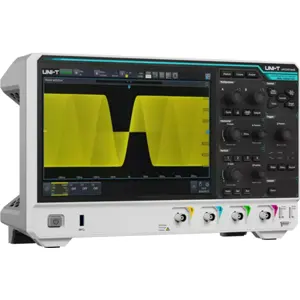

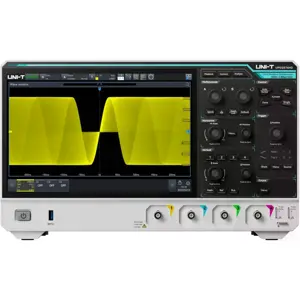

O UPO2074HD da UNI-T é um osciloscópio digital de alta resolução com 4 canais analógicos, desenvolvido para medições precisas em aplicações de eletrónica, ensino, manutenção, desenvolvimento embebido e análise de sinais de baixa a média frequência. Com largura de banda de 70 MHz, resolução vertical de 12 bits e taxa de amostragem até 2.5 GSa/s, oferece excelente detalhe de forma de onda e uma operação intuitiva.
Com ecrã tátil capacitivo de 10.1", memória profunda até 100 Mpts e tecnologia Ultra Phosphor 3.0, o UPO2074HD permite capturar sinais longos, eventos ocasionais e anomalias difíceis de detetar. A integração de 4 canais, FFT, medições automáticas, descodificação de protocolos série, voltímetro digital, frequencímetro e controlo remoto torna-o uma solução versátil para bancada e laboratório.
PRINCIPAIS CARACTERÍSTICAS
◆ Osciloscópio digital de alta resolução com 4 canais analógicos e largura de banda de 70 MHz
◆ Conversor ADC de 12 bits, com 4096 níveis de quantização
◆ Taxa de amostragem em tempo real até 2.5 GSa/s
◆ Memória profunda até 100 Mpts
◆ Taxa de captura até 1000000 wfms/s em modo de sequência
◆ Tecnologia Ultra Phosphor 3.0 para deteção de eventos intermitentes
◆ Ecrã tátil capacitivo HD de 10.1" com resolução 1280 x 800
◆ 56 medições automáticas com estatísticas, histograma e gráfico de tendência
◆ FFT melhorada até 4 Mpts
◆ Descodificação e disparo de 9 protocolos série incluídos
◆ Voltímetro digital de 4 dígitos e frequencímetro de 7 dígitos
◆ Gravação de formas de onda até 125000 fotogramas
◆ Teste de máscara acelerado por hardware
◆ Disparo por zona
◆ Controlo remoto por SCPI, LAN, USB e WebServer integrado
FUNCIONALIDADES EM DESTAQUE
✅ 4 canais analógicos numa solução de 70 MHz
O UPO2074HD combina 4 canais analógicos com largura de banda de 70 MHz, oferecendo uma solução económica e versátil para análise simultânea de vários sinais em circuitos de controlo, alimentação, comunicação e sistemas embebidos.
✅ Resolução de 12 bits para maior precisão
A resolução vertical de 12 bits permite captar detalhes que podem passar despercebidos em osciloscópios de menor resolução. É indicada para sinais de sensores, ripple, ruído, variações lentas e medições em circuitos analógicos.
✅ Memória profunda para capturas longas
Com até 100 Mpts de memória, o UPO2074HD permite analisar sequências extensas e eventos de longa duração, facilitando a navegação e pesquisa em formas de onda capturadas.
✅ Descodificação de protocolos incluída
O suporte para RS-232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT e Audio permite analisar comunicações série diretamente no osciloscópio, com lista de eventos e pesquisa.
✅ Ecrã tátil e operação intuitiva
O ecrã capacitivo de 10.1" com gestos multi-toque simplifica a navegação, o zoom, a seleção de zonas e a operação diária. O instrumento mantém também os comandos físicos tradicionais para maior controlo em bancada.
ESPECIFICAÇÕES
• Tipo de produto: Osciloscópio digital de armazenamento / DSO
• Modelo: UPO2074HD
• Série: UPO2000HD
• Largura de banda analógica: 70 MHz
• Canais:
- 4 canais analógicos
- 1 entrada de disparo externo
• Taxa de amostragem:
- 1 canal: Até 2.5 GSa/s
- 2 canais: Até 1.25 GSa/s
- 4 canais: Até 625 MSa/s
• Resolução vertical: 12 bits
• Resolução melhorada ERES:
- Até 4 bits adicionais
- Resolução equivalente até 16 bits
• Memória de aquisição: Até 100 Mpts
• Taxa de captura de formas de onda:
- Até 250000 wfms/s
- Até 1000000 wfms/s em modo de sequência
• Gravação de formas de onda: Até 125000 fotogramas
• Escala vertical:
- 1 MΩ: 500 μV/div a 10 V/div
- 50 Ω: 500 μV/div a 1 V/div
• Ecrã:
- Tipo: Capacitivo multi-toque
- Tamanho: 10.1"
- Resolução: 1280 x 800
• Medições automáticas: 56 parâmetros
• FFT: Até 4 Mpts
• Protocolos suportados:
- RS-232/UART
- I2C
- SPI
- CAN
- CAN-FD
- LIN
- FlexRay
- SENT
- Audio
• Voltímetro digital: 4 dígitos
• Frequencímetro: Hardware de 7 dígitos
• Interfaces:
- USB Host 3.0
- USB Device 3.0
- LAN
- AUX Out
- HDMI
- Entrada/saída de referência de 10 MHz
• Controlo remoto:
- SCPI
- LAN
- USB
- WebServer integrado
• Alimentação: 100 V a 240 V AC, 50 Hz / 60 Hz
• Consumo máximo: 120 W
• Dimensões: 361 x 209 x 106 mm
• Peso: 2.92 kg
CONTEÚDO DA EMBALAGEM
• Osciloscópio UNI-T UPO2074HD
• Cabo de alimentação
• Cabo USB 3.0
• 4 sondas passivas
NOTAS
• A análise de potência é uma função opcional e requer ativação/licença UPO2000HD-PWR.
• O equipamento suporta atualizações de firmware online.
• O WebServer integrado permite acesso e controlo remoto através de navegador.
• A porta HDMI suporta ligação HDMI standard.
