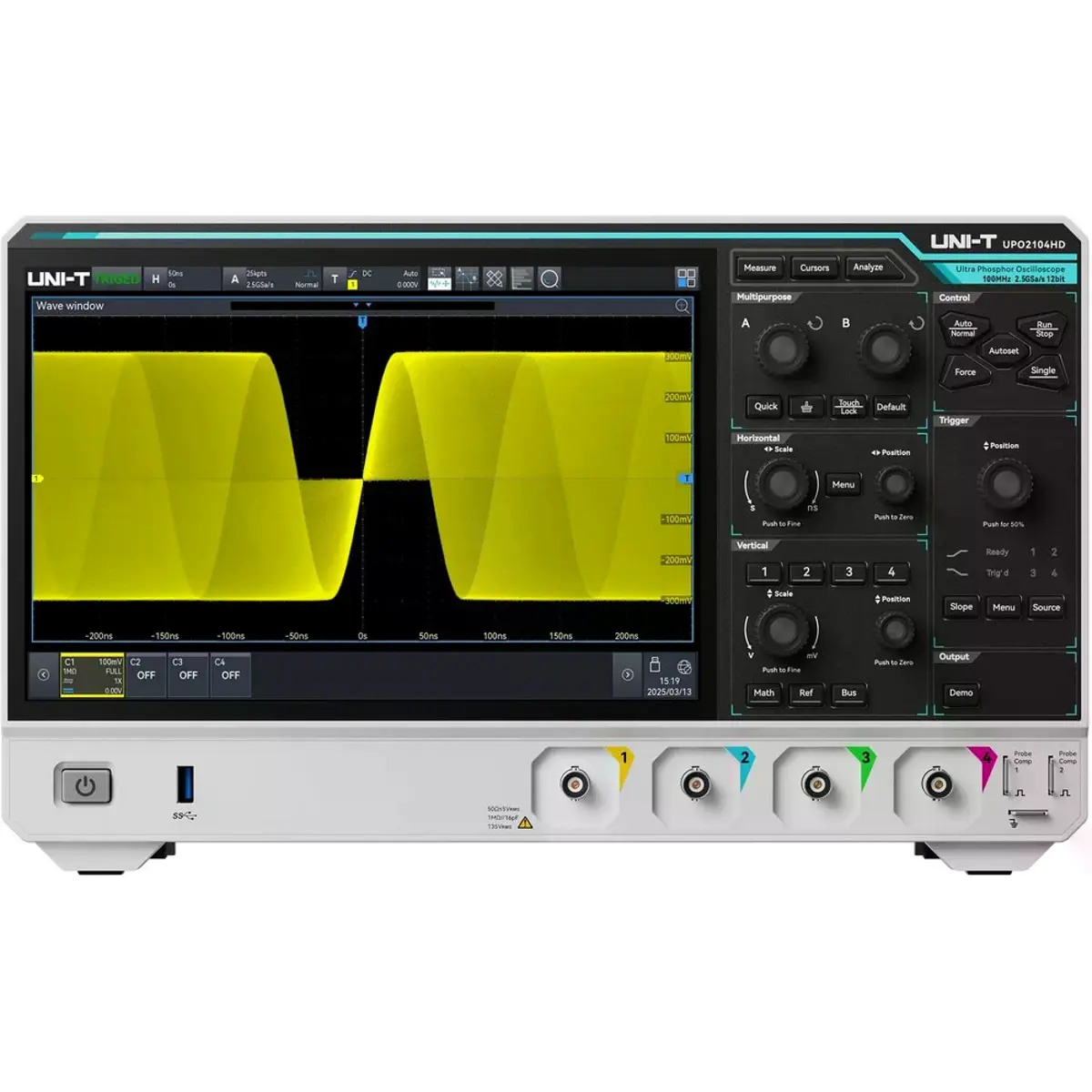

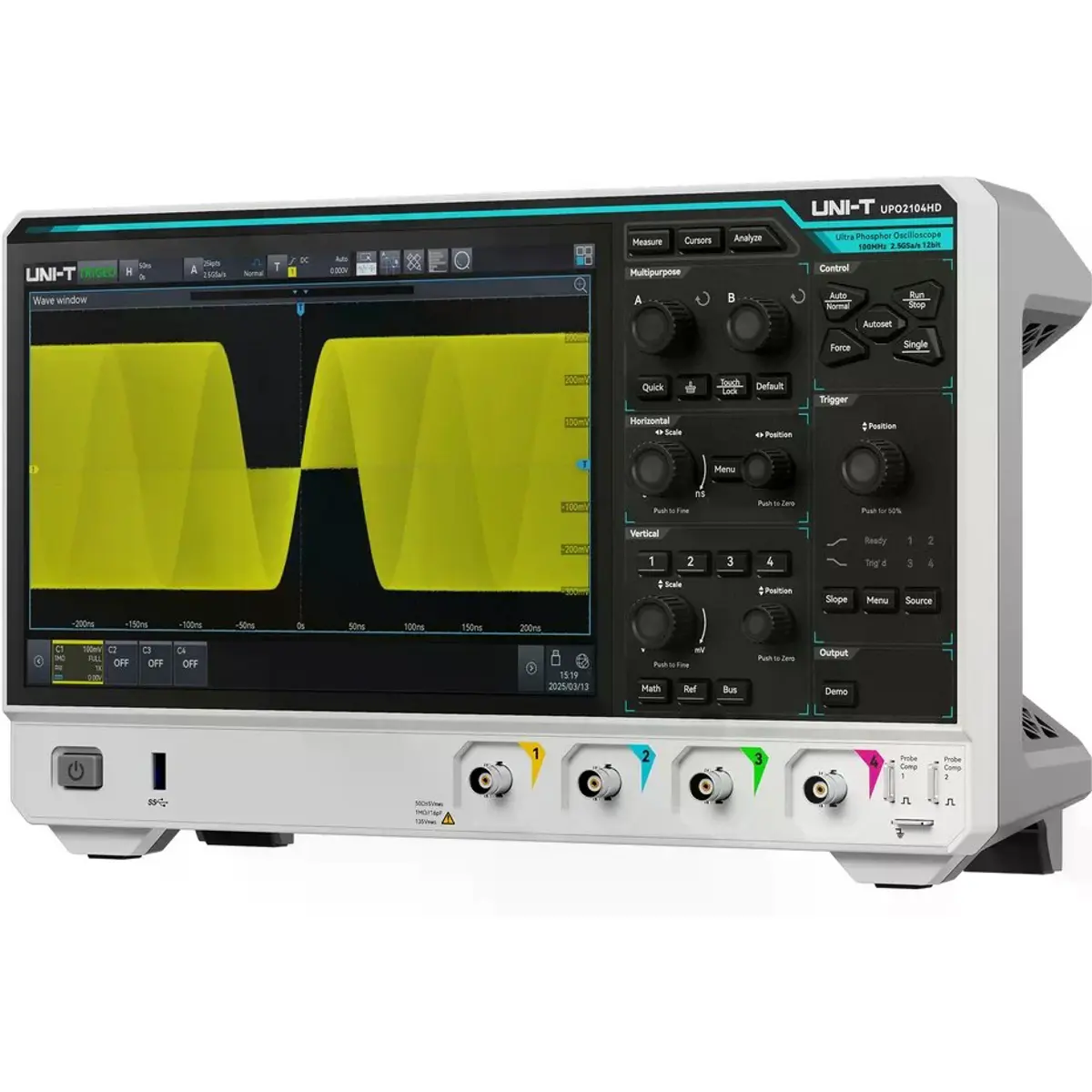

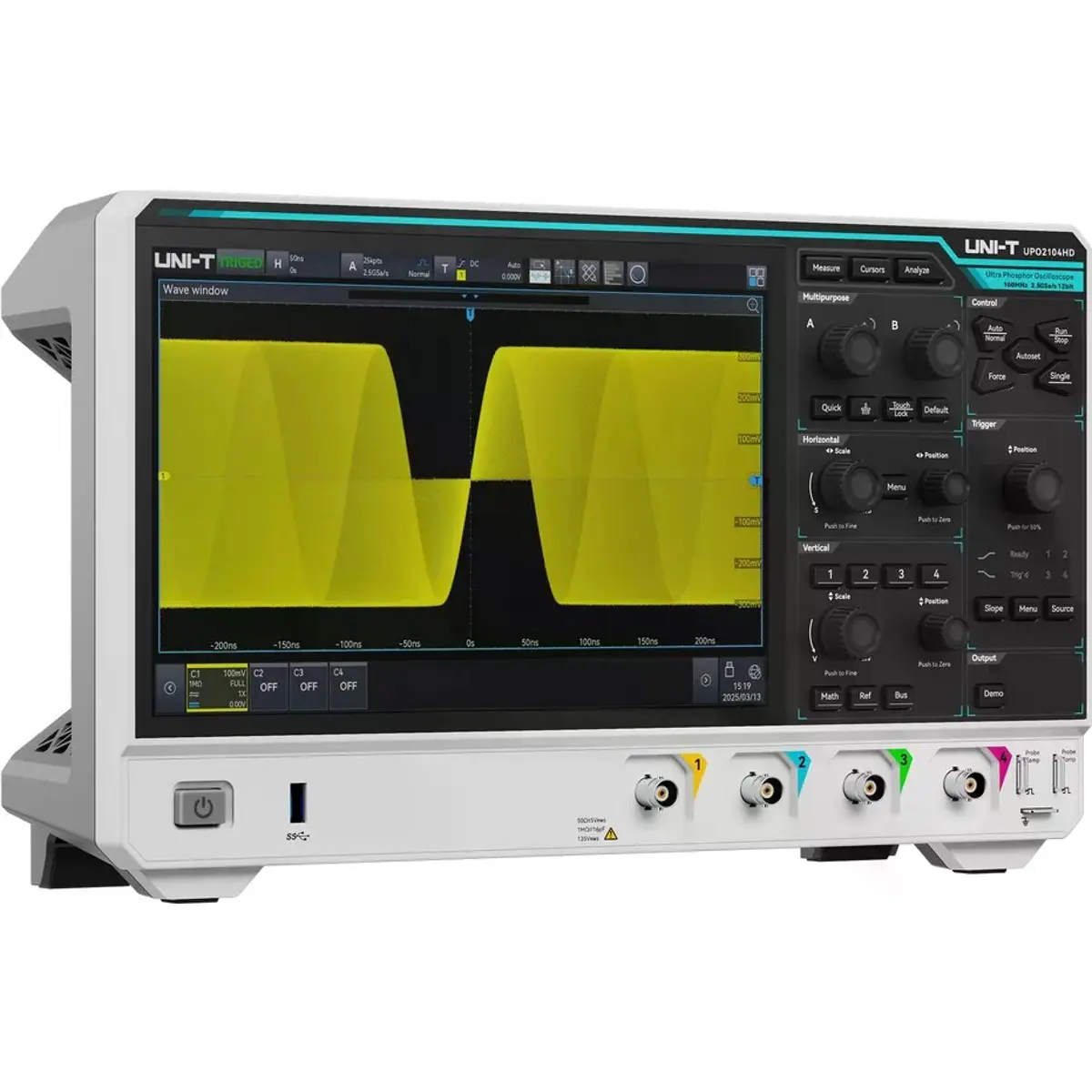

O UPO2104HD da UNI-T é um osciloscópio digital de alta resolução com 4 canais analógicos, indicado para desenvolvimento, teste e depuração de circuitos eletrónicos que exigem análise simultânea de vários sinais. Com largura de banda de 100 MHz, resolução vertical de 12 bits e taxa de amostragem até 2.5 GSa/s, oferece uma solução versátil para aplicações de bancada, ensino técnico, eletrónica de potência e sistemas embebidos.
A memória profunda até 100 Mpts, a tecnologia Ultra Phosphor 3.0 e o ecrã tátil capacitivo de 10.1" tornam o UPO2104HD adequado para capturar eventos longos, transitórios ou intermitentes com grande detalhe. Inclui ainda medições automáticas, FFT melhorada, descodificação de protocolos série, voltímetro digital, frequencímetro, disparo por zona e controlo remoto por WebServer.
PRINCIPAIS CARACTERÍSTICAS
◆ Osciloscópio digital de alta resolução com 4 canais analógicos e largura de banda de 100 MHz
◆ Conversor ADC de 12 bits, com 4096 níveis de quantização
◆ Taxa de amostragem em tempo real até 2.5 GSa/s
◆ Memória profunda até 100 Mpts
◆ Taxa de captura até 1000000 wfms/s em modo de sequência
◆ Tecnologia Ultra Phosphor 3.0 com elevada capacidade de captura
◆ Ecrã tátil capacitivo HD de 10.1" com resolução 1280 x 800
◆ 56 medições automáticas com estatísticas, histograma e gráfico de tendência
◆ FFT melhorada até 4 Mpts
◆ Descodificação e disparo de 9 protocolos série incluídos
◆ Voltímetro digital, frequencímetro e analisador de protocolos integrados
◆ Teste de máscara acelerado por hardware
◆ Gravação de formas de onda até 125000 fotogramas
◆ Disparo por zona para sinais esporádicos
◆ Controlo remoto por SCPI, LAN, USB e WebServer integrado
FUNCIONALIDADES EM DESTAQUE
✅ 4 canais para depuração avançada
Os 4 canais analógicos permitem comparar sinais de controlo, alimentação, comunicação e saída em simultâneo. Esta capacidade é especialmente útil em conversores de potência, placas com microcontroladores, barramentos série e sistemas com múltiplas fases de sinal.
✅ Largura de banda de 100 MHz
A largura de banda de 100 MHz oferece uma boa margem para aplicações de uso geral, ensino, eletrónica embebida e validação de circuitos analógicos e digitais de média frequência.
✅ Resolução de 12 bits para maior detalhe vertical
Com 4096 níveis de quantização, o UPO2104HD permite medições mais detalhadas em comparação com instrumentos de 8 bits, sendo adequado para sinais de baixa amplitude, ripple, ruído e variações subtis de tensão.
✅ Medições automáticas e estatísticas avançadas
O equipamento disponibiliza 56 parâmetros automáticos, com estatísticas, histogramas e gráficos de tendência. Esta funcionalidade facilita a análise de estabilidade, repetibilidade e comportamento dinâmico dos sinais.
✅ Interface tátil e controlo remoto
O ecrã multi-toque de 10.1" permite operar o instrumento de forma rápida e intuitiva. Com SCPI, LAN, USB e WebServer, o UPO2104HD pode também ser integrado em ambientes de teste automatizados ou controlado remotamente por navegador.
ESPECIFICAÇÕES
• Tipo de produto: Osciloscópio digital de armazenamento / DSO
• Modelo: UPO2104HD
• Série: UPO2000HD
• Largura de banda analógica: 100 MHz
• Canais:
- 4 canais analógicos
- 1 entrada de disparo externo
• Taxa de amostragem:
- 1 canal: Até 2.5 GSa/s
- 2 canais: Até 1.25 GSa/s
- 4 canais: Até 625 MSa/s
• Resolução vertical: 12 bits
• Resolução melhorada ERES:
- Até 4 bits adicionais
- Resolução equivalente até 16 bits
• Memória de aquisição: Até 100 Mpts
• Taxa de captura de formas de onda:
- Até 250000 wfms/s
- Até 1000000 wfms/s em modo de sequência
• Gravação de formas de onda: Até 125000 fotogramas
• Escala vertical:
- 1 MΩ: 500 μV/div a 10 V/div
- 50 Ω: 500 μV/div a 1 V/div
• Ecrã:
- Tipo: Capacitivo multi-toque
- Tamanho: 10.1"
- Resolução: 1280 x 800
• Medições automáticas: 56 parâmetros
• FFT: Até 4 Mpts
• Protocolos suportados:
- RS-232/UART
- I2C
- SPI
- CAN
- CAN-FD
- LIN
- FlexRay
- SENT
- Audio
• Voltímetro digital: 4 dígitos
• Frequencímetro: Hardware de 7 dígitos
• Interfaces:
- USB Host 3.0
- USB Device 3.0
- LAN
- AUX Out
- HDMI
- Entrada/saída de referência de 10 MHz
• Controlo remoto:
- SCPI
- LAN
- USB
- WebServer integrado
• Alimentação: 100 V a 240 V AC, 50 Hz / 60 Hz
• Consumo máximo: 120 W
• Dimensões: 361 x 209 x 106 mm
• Peso: 2.92 kg
CONTEÚDO DA EMBALAGEM
• Osciloscópio UNI-T UPO2104HD
• Cabo de alimentação
• Cabo USB 3.0
• 4 sondas passivas
NOTAS
• A análise de potência é uma função opcional e requer ativação/licença UPO2000HD-PWR.
• O equipamento suporta atualizações de firmware online.
• O WebServer integrado permite acesso e controlo remoto através de navegador.
• A porta HDMI suporta ligação HDMI standard.
