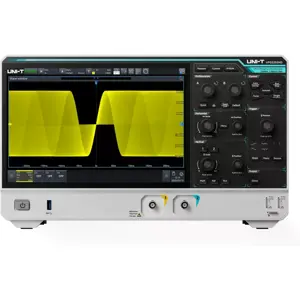

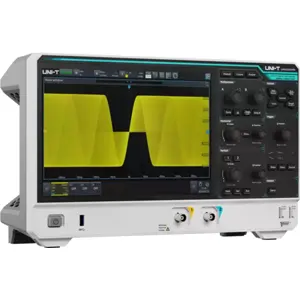

O UPO2202HD da UNI-T é um osciloscópio digital de alta resolução com 2 canais analógicos, ideal para desenvolvimento eletrónico, análise de sinais, depuração de circuitos e aplicações de bancada que exigem elevada largura de banda. Com 200 MHz, resolução vertical de 12 bits e taxa de amostragem até 2.5 GSa/s, oferece medições detalhadas e fiáveis numa plataforma compacta e intuitiva.
A combinação de memória profunda até 100 Mpts, tecnologia Ultra Phosphor 3.0 e ecrã tátil capacitivo de 10.1" permite capturar eventos rápidos, visualizar sinais com grande detalhe e navegar facilmente por aquisições longas. O UPO2202HD integra ainda FFT melhorada, medições automáticas, voltímetro digital, frequencímetro, descodificação de protocolos série e controlo remoto por WebServer.
PRINCIPAIS CARACTERÍSTICAS
◆ Osciloscópio digital de alta resolução com 2 canais analógicos e largura de banda de 200 MHz
◆ Conversor ADC de 12 bits, com 4096 níveis de quantização
◆ Taxa de amostragem em tempo real até 2.5 GSa/s
◆ Memória profunda até 100 Mpts
◆ Taxa de captura até 1000000 wfms/s em modo de sequência
◆ Tecnologia Ultra Phosphor 3.0 para visualização de eventos rápidos e intermitentes
◆ Ecrã tátil capacitivo HD de 10.1" com resolução 1280 x 800
◆ 56 medições automáticas com estatísticas, histograma e gráfico de tendência
◆ FFT melhorada até 4 Mpts
◆ Descodificação e disparo de 9 protocolos série incluídos
◆ Voltímetro digital de 4 dígitos e frequencímetro de hardware de 7 dígitos
◆ Gravação de formas de onda até 125000 fotogramas
◆ Teste de máscara acelerado por hardware
◆ Disparo por zona
◆ Controlo remoto por SCPI, LAN, USB e WebServer integrado
FUNCIONALIDADES EM DESTAQUE
✅ 200 MHz de largura de banda em configuração de 2 canais
O UPO2202HD oferece uma configuração equilibrada para quem necessita de maior largura de banda, mantendo uma estrutura de 2 canais. É adequado para análise de sinais rápidos, fontes de alimentação, eletrónica digital, sistemas embebidos e depuração geral em laboratório.
✅ Resolução vertical de 12 bits
A arquitetura de 12 bits permite observar pequenas variações de tensão com maior detalhe, reduzindo limitações típicas de quantização em medições de ripple, ruído, sinais analógicos e saídas de sensores.
✅ Memória profunda até 100 Mpts
A memória de aquisição até 100 Mpts permite capturar sequências longas sem perder detalhe, facilitando a análise de arranques, transientes, eventos de comunicação e falhas intermitentes.
✅ Protocolos série incluídos
O UPO2202HD suporta disparo e descodificação de RS-232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT e Audio, permitindo correlacionar dados digitais com formas de onda analógicas.
✅ Controlo remoto e integração em bancada
Com USB, LAN, SCPI e WebServer integrado, o equipamento pode ser utilizado em sistemas automatizados, bancadas partilhadas ou ambientes de ensino, permitindo acesso por navegador em PC ou dispositivo móvel.
ESPECIFICAÇÕES
• Tipo de produto: Osciloscópio digital de armazenamento / DSO
• Modelo: UPO2202HD
• Série: UPO2000HD
• Largura de banda analógica: 200 MHz
• Canais:
- 2 canais analógicos
- 1 entrada de disparo externo
• Taxa de amostragem:
- 1 canal: Até 2.5 GSa/s
- 2 canais: Até 1.25 GSa/s
• Resolução vertical: 12 bits
• Resolução melhorada ERES:
- Até 4 bits adicionais
- Resolução equivalente até 16 bits
• Memória de aquisição: Até 100 Mpts
• Taxa de captura de formas de onda:
- Até 250000 wfms/s
- Até 1000000 wfms/s em modo de sequência
• Gravação de formas de onda: Até 125000 fotogramas
• Escala vertical:
- 1 MΩ: 500 μV/div a 10 V/div
- 50 Ω: 500 μV/div a 1 V/div
• Ecrã:
- Tipo: Capacitivo multi-toque
- Tamanho: 10.1"
- Resolução: 1280 x 800
• Medições automáticas: 56 parâmetros
• FFT: Até 4 Mpts
• Protocolos suportados:
- RS-232/UART
- I2C
- SPI
- CAN
- CAN-FD
- LIN
- FlexRay
- SENT
- Audio
• Voltímetro digital: 4 dígitos
• Frequencímetro: Hardware de 7 dígitos

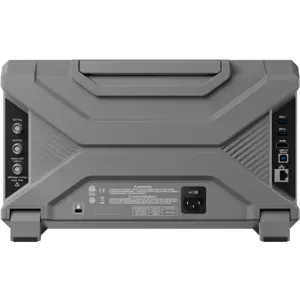

• Interfaces:
- USB Host 3.0
- USB Device 3.0
- LAN
- AUX Out
- HDMI
- Entrada/saída de referência de 10 MHz
• Controlo remoto:
- SCPI
- LAN
- USB
- WebServer integrado
• Alimentação: 100 V a 240 V AC, 50 Hz / 60 Hz
• Consumo máximo: 120 W
• Dimensões: 361 x 209 x 106 mm
• Peso: 2.92 kg
CONTEÚDO DA EMBALAGEM
• Osciloscópio UNI-T UPO2202HD
• Cabo de alimentação
• Cabo USB 3.0
• 2 sondas passivas
NOTAS
• A análise de potência é uma função opcional e requer ativação/licença UPO2000HD-PWR.
• O equipamento suporta atualizações de firmware online.
• O WebServer integrado permite acesso e controlo remoto através de navegador.
• A porta HDMI suporta ligação HDMI standard.
