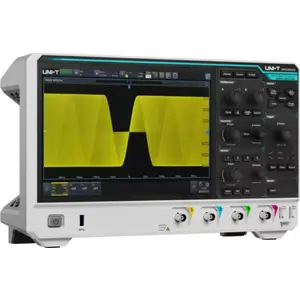

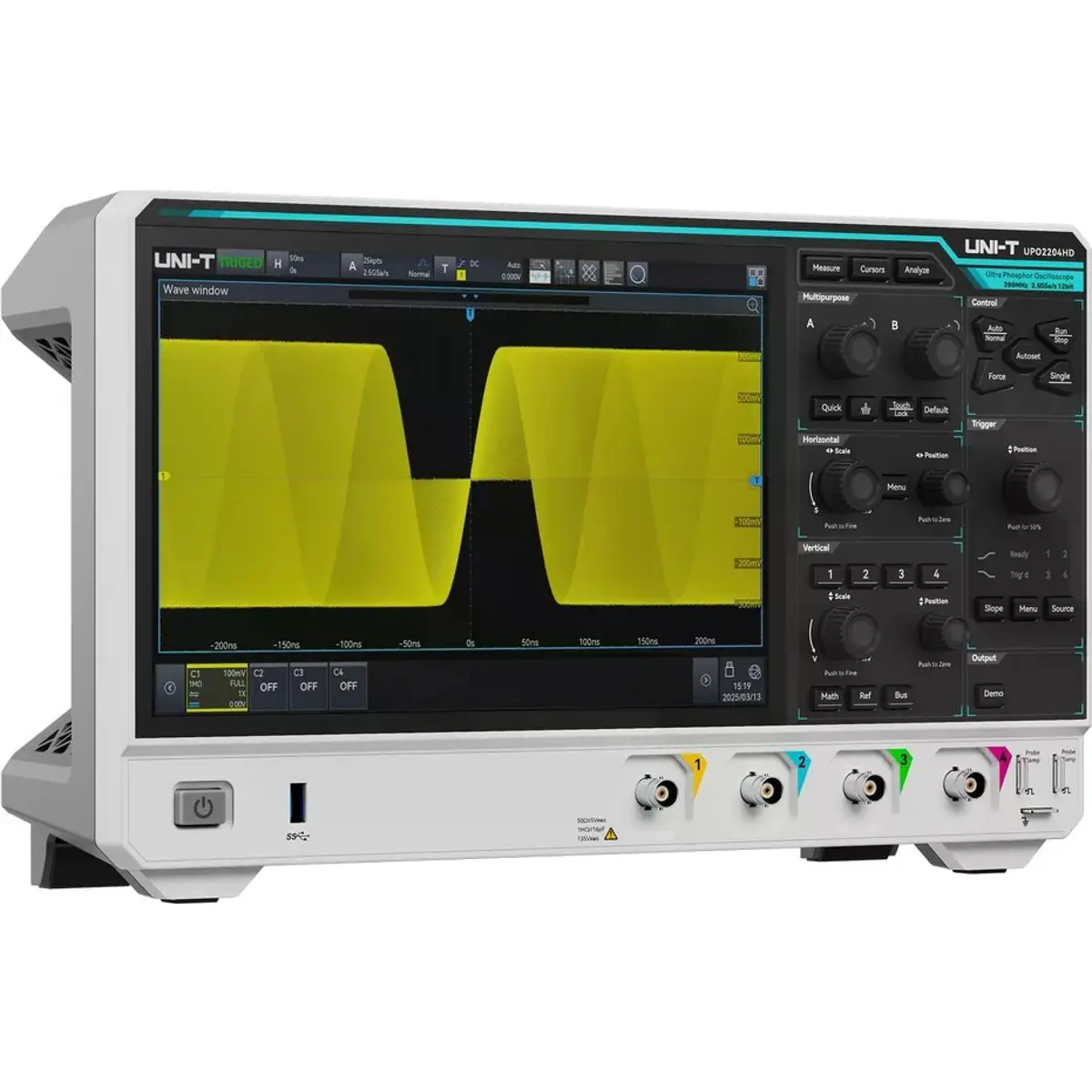

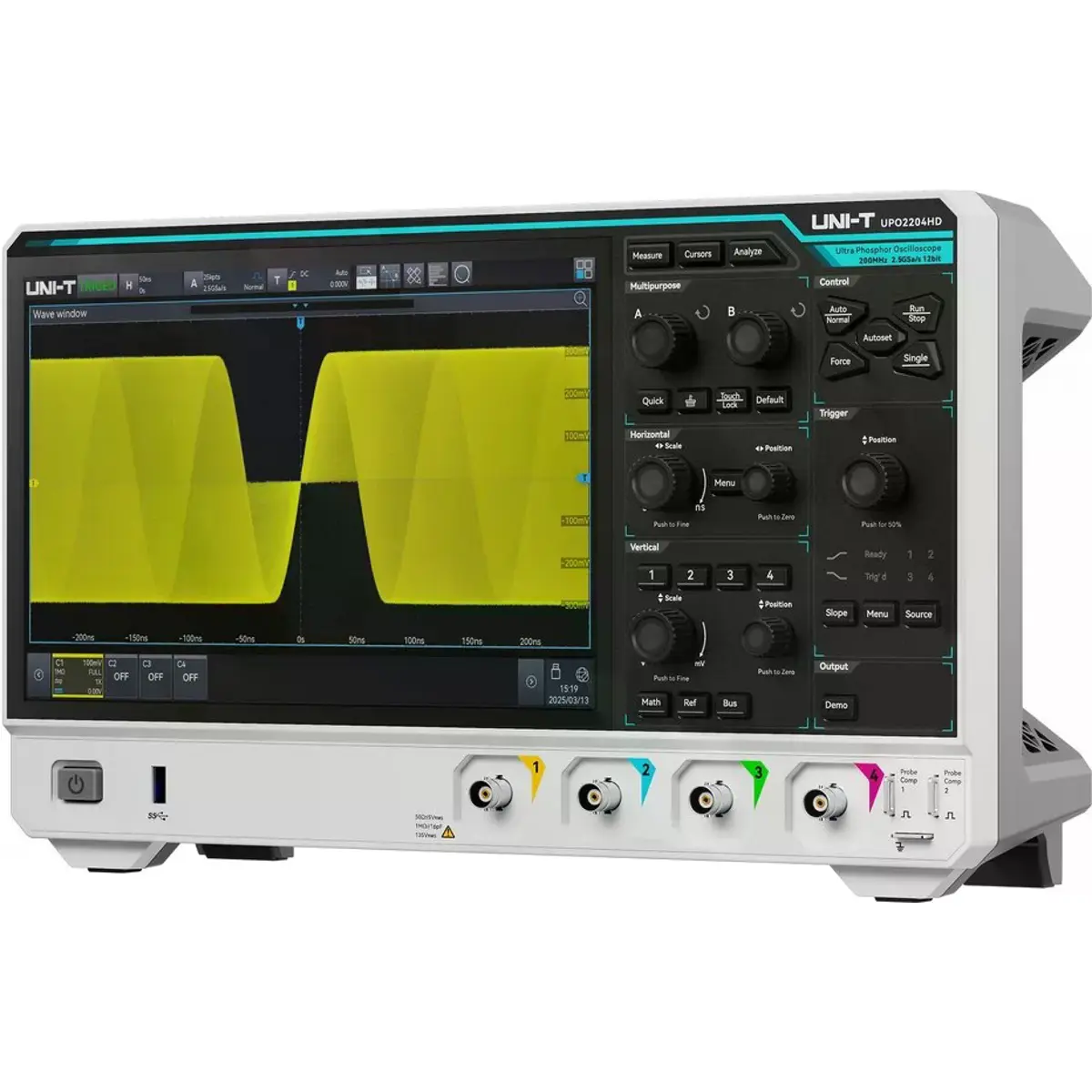

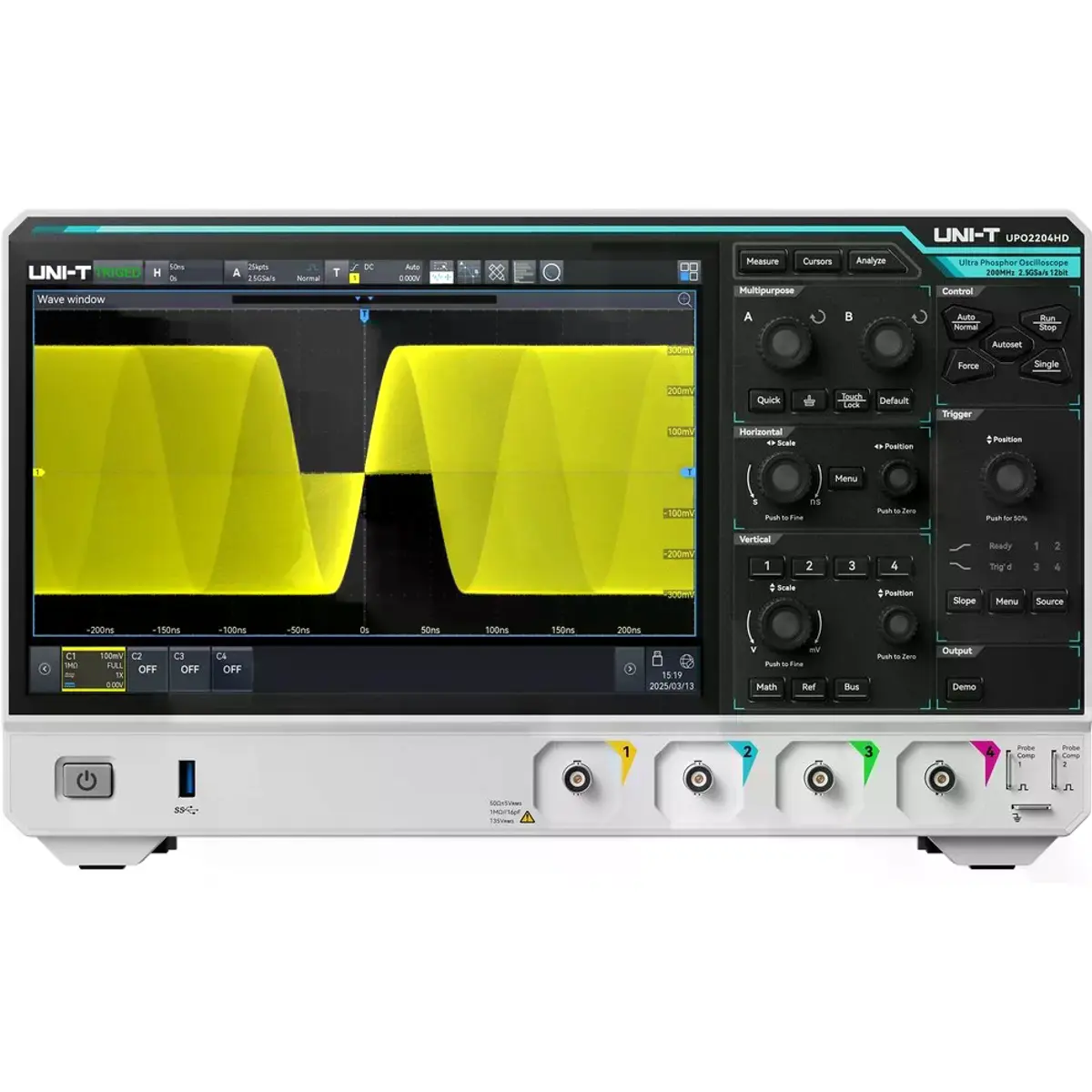

O UPO2204HD da UNI-T é um osciloscópio digital de alta resolução, concebido para aplicações exigentes de desenvolvimento eletrónico, análise de sinais, depuração de sistemas embebidos e validação em bancada. Com largura de banda de 200 MHz, 4 canais analógicos, resolução vertical de 12 bits e taxa de amostragem até 2.5 GSa/s, permite observar sinais complexos com elevada precisão e excelente detalhe.
Equipado com ecrã tátil capacitivo de 10.1", memória profunda até 100 Mpts e tecnologia Ultra Phosphor 3.0, o UPO2204HD oferece uma plataforma completa para captura, análise e diagnóstico de sinais rápidos ou intermitentes. Integra ainda funções avançadas como FFT até 4 Mpts, voltímetro digital, frequencímetro, descodificação de protocolos série, teste de máscara acelerado por hardware, disparo por zona e análise de potência opcional.
PRINCIPAIS CARACTERÍSTICAS
◆ Osciloscópio digital de alta resolução com 4 canais analógicos e largura de banda de 200 MHz
◆ Conversor ADC de 12 bits, com 4096 níveis de quantização
◆ Taxa de amostragem em tempo real até 2.5 GSa/s
◆ Memória profunda até 100 Mpts
◆ Taxa de captura até 1000000 wfms/s em modo de sequência
◆ Tecnologia Ultra Phosphor 3.0 com até 256 níveis de escala de cinzentos
◆ Ecrã tátil capacitivo HD de 10.1" com resolução 1280 x 800
◆ Funções 6 em 1: osciloscópio, analisador de espectro, voltímetro digital, frequencímetro, analisador de protocolos e análise de potência
◆ 56 medições automáticas com estatísticas, histograma e gráfico de tendência
◆ FFT melhorada até 4 Mpts, com visualização em cascata e marcadores
◆ Descodificação e disparo de 9 protocolos série incluídos
◆ Gravação de formas de onda até 125000 fotogramas
◆ Disparo por zona para isolamento de sinais esporádicos ou complexos
◆ Teste de máscara acelerado por hardware
◆ Controlo remoto por SCPI, LAN, USB e WebServer integrado

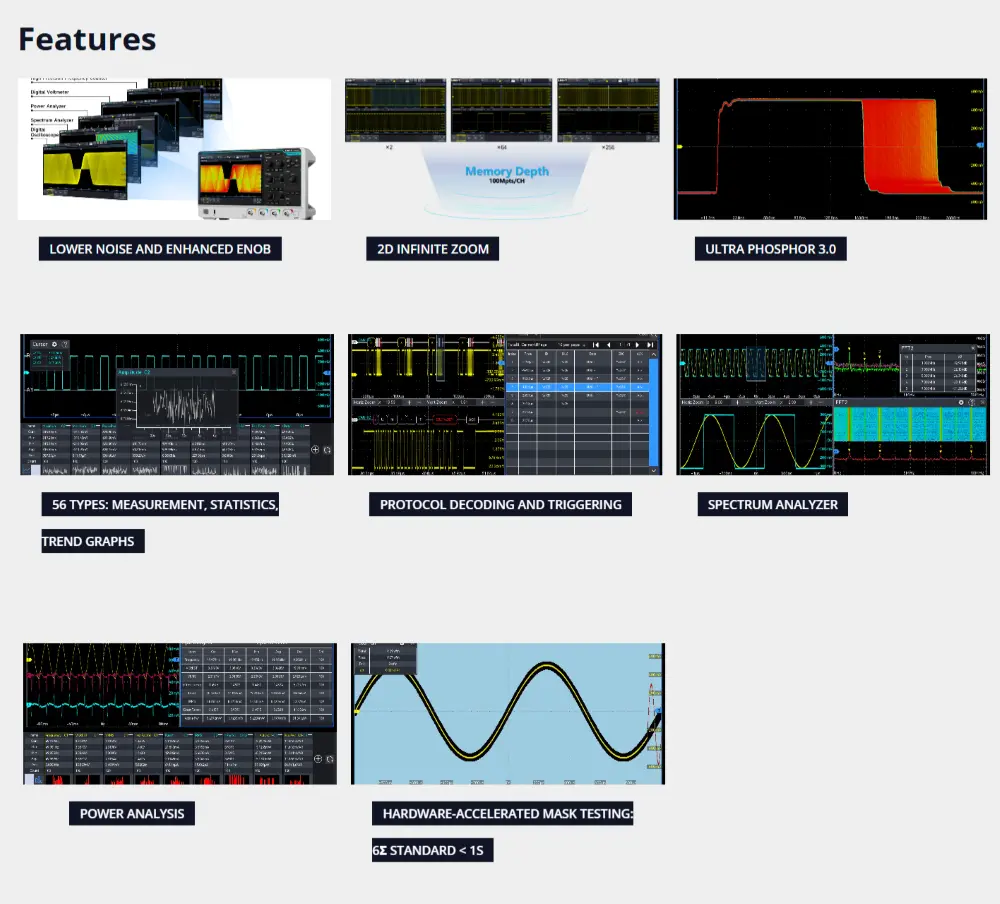

FUNCIONALIDADES EM DESTAQUE
✅ 4 canais analógicos para análise simultânea
Com 4 canais analógicos, o UPO2204HD permite observar e comparar vários sinais em simultâneo, sendo ideal para sistemas embebidos, eletrónica de potência, barramentos de comunicação, fontes de alimentação e circuitos com múltiplos pontos de teste.
✅ Largura de banda de 200 MHz
A largura de banda de 200 MHz torna este modelo adequado para sinais mais rápidos, análise de transições, validação de circuitos digitais, medições em eletrónica de potência e aplicações de desenvolvimento que exigem maior margem de frequência.
✅ Resolução vertical de 12 bits
A resolução de 12 bits oferece 4096 níveis de quantização, permitindo visualizar pequenas variações de sinal com maior detalhe do que um osciloscópio tradicional de 8 bits. É especialmente útil para ripple, ruído, sinais de sensores e circuitos analógicos de precisão.
✅ Ultra Phosphor 3.0 para eventos rápidos e intermitentes
A tecnologia Ultra Phosphor 3.0 permite taxas de captura elevadas, ajudando a detetar glitches, jitter, pulsos anómalos e eventos ocasionais. Em modo de sequência, a taxa pode atingir 1000000 wfms/s.

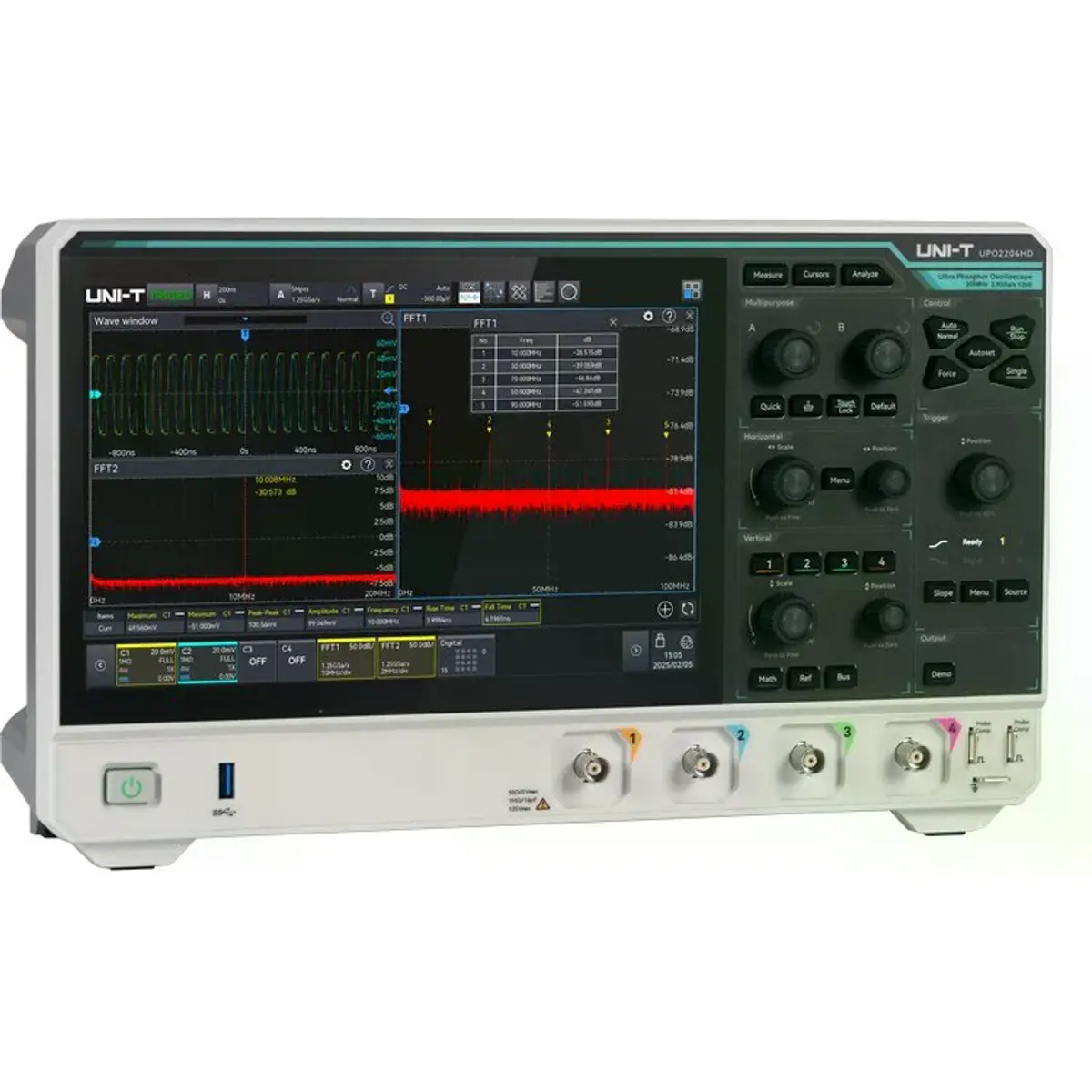

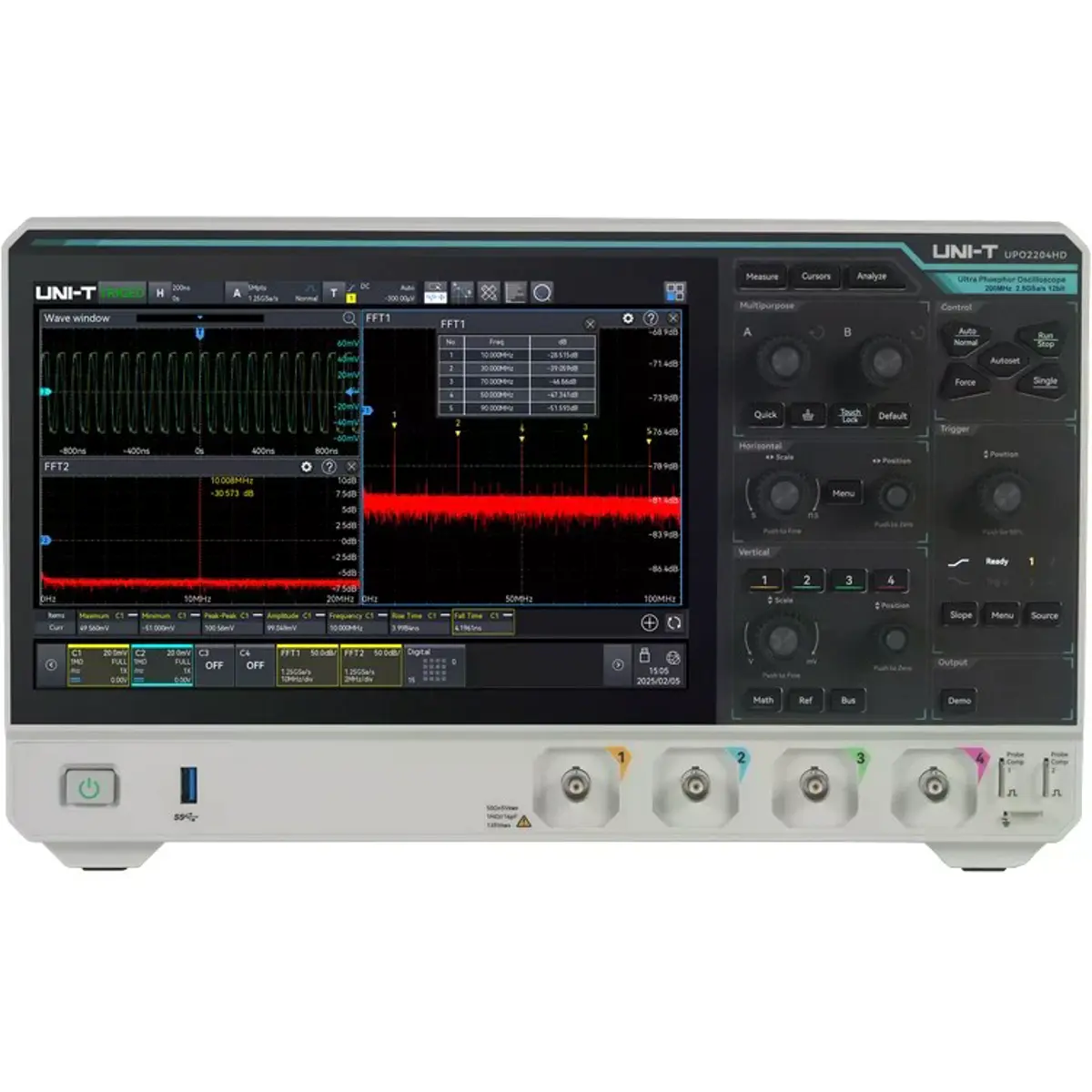

✅ Análise FFT e funções de espectro integradas
A FFT melhorada até 4 Mpts permite analisar componentes de frequência, harmónicos, ruído e interferências diretamente no instrumento, com visualização em cascata, marcadores e múltiplos traços.
ESPECIFICAÇÕES
• Tipo de produto: Osciloscópio digital de armazenamento / DSO
• Modelo: UPO2204HD
• Série: UPO2000HD
• Largura de banda analógica: 200 MHz
• Canais:
- 4 canais analógicos
- 1 entrada de disparo externo
• Taxa de amostragem:
- 1 canal: Até 2.5 GSa/s
- 2 canais: Até 1.25 GSa/s
- 4 canais: Até 625 MSa/s
• Resolução vertical: 12 bits
• Resolução melhorada ERES:
- Até 4 bits adicionais
- Resolução equivalente até 16 bits
• Memória de aquisição: Até 100 Mpts
• Taxa de captura de formas de onda:
- Até 250000 wfms/s
- Até 1000000 wfms/s em modo de sequência
• Gravação de formas de onda: Até 125000 fotogramas
• Modos de aquisição:
- Normal
- Deteção de pico
- Alta resolução
- Média
- Resolução melhorada
• Escala vertical:
- 1 MΩ: 500 μV/div a 10 V/div
- 50 Ω: 500 μV/div a 1 V/div
• Ecrã:
- Tipo: Capacitivo multi-toque
- Tamanho: 10.1"
- Resolução: 1280 x 800
• Protocolos suportados:
- RS-232/UART
- I2C
- SPI
- CAN
- CAN-FD
- LIN
- FlexRay
- SENT
- Audio
• Medições automáticas: 56 parâmetros
• FFT: Até 4 Mpts
• Voltímetro digital: 4 dígitos
• Frequencímetro: Hardware de 7 dígitos

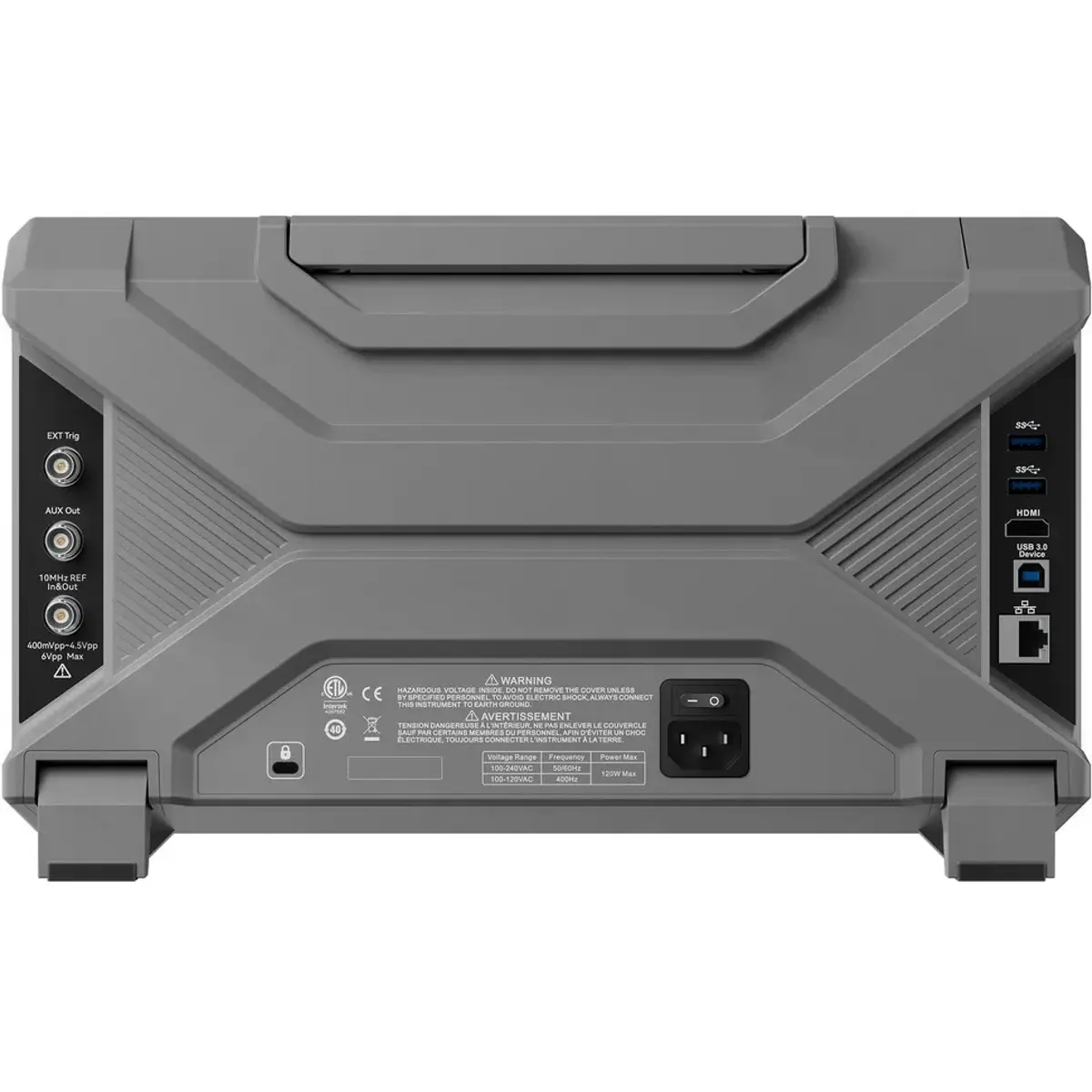

• Interfaces:
- USB Host 3.0
- USB Device 3.0
- LAN
- AUX Out
- HDMI
- Entrada/saída de referência de 10 MHz
• Controlo remoto:
- SCPI
- LAN
- USB
- WebServer integrado
• Alimentação: 100 V a 240 V AC, 50 Hz / 60 Hz
• Consumo máximo: 120 W
• Dimensões: 361 x 209 x 106 mm
• Peso: 2.92 kg
CONTEÚDO DA EMBALAGEM
• Osciloscópio UNI-T UPO2204HD
• Cabo de alimentação
• Cabo USB 3.0
• 4 sondas passivas
NOTAS
• A análise de potência é uma função opcional e requer ativação/licença UPO2000HD-PWR.
• O equipamento suporta atualizações de firmware online.
• O WebServer integrado permite acesso e controlo remoto através de navegador.
• A porta HDMI suporta ligação HDMI standard.
⫸ Informação adicional (no site da Uni-T US)
