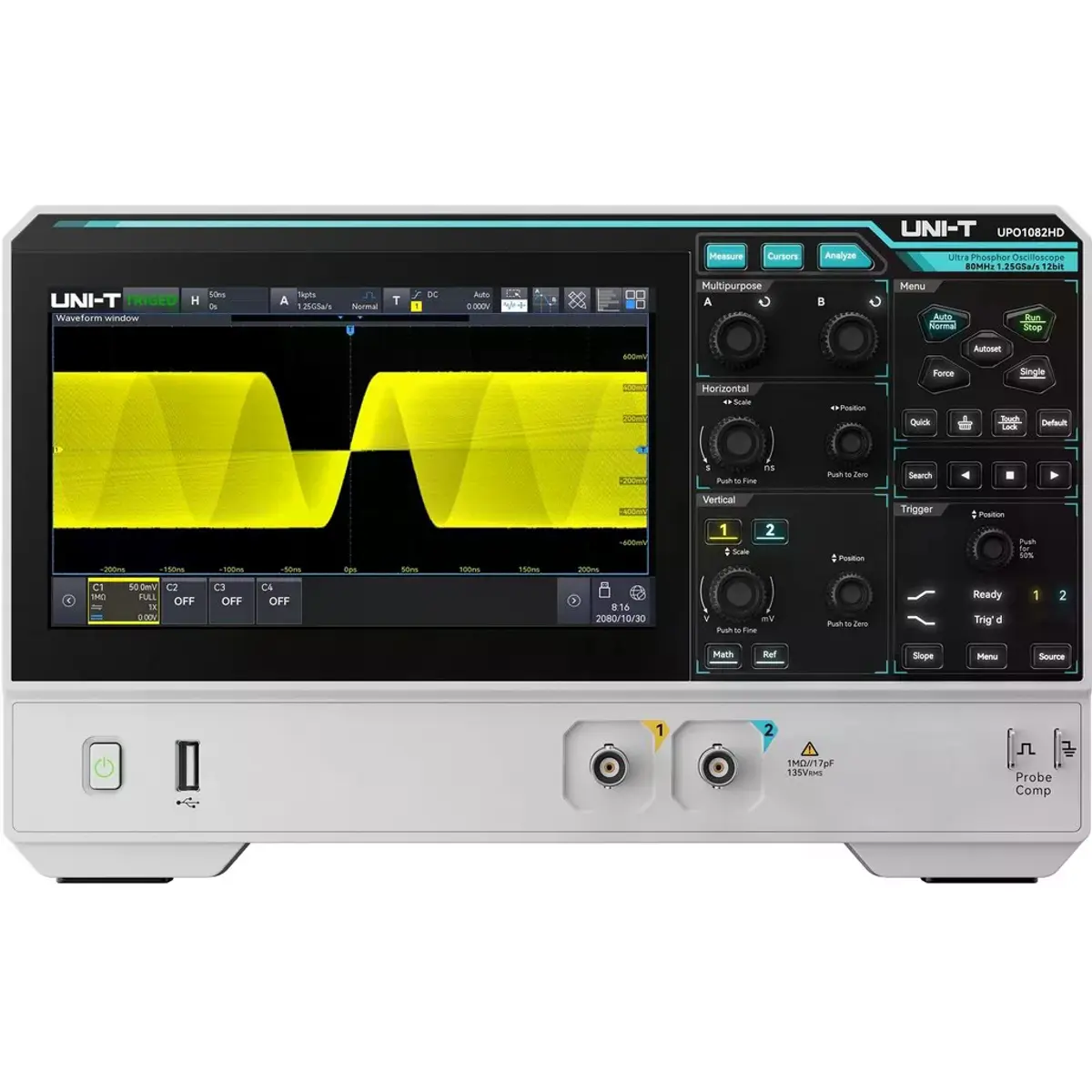

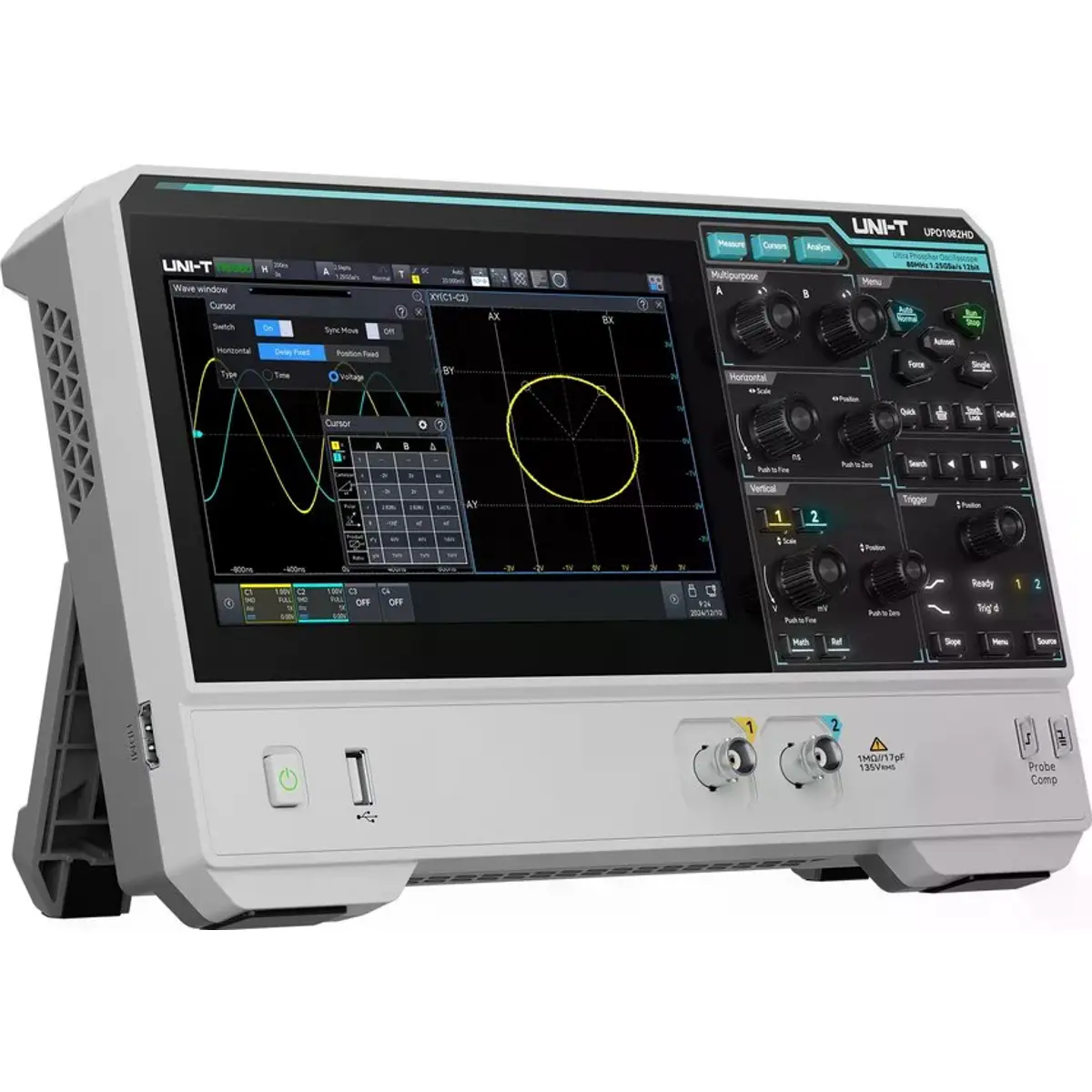

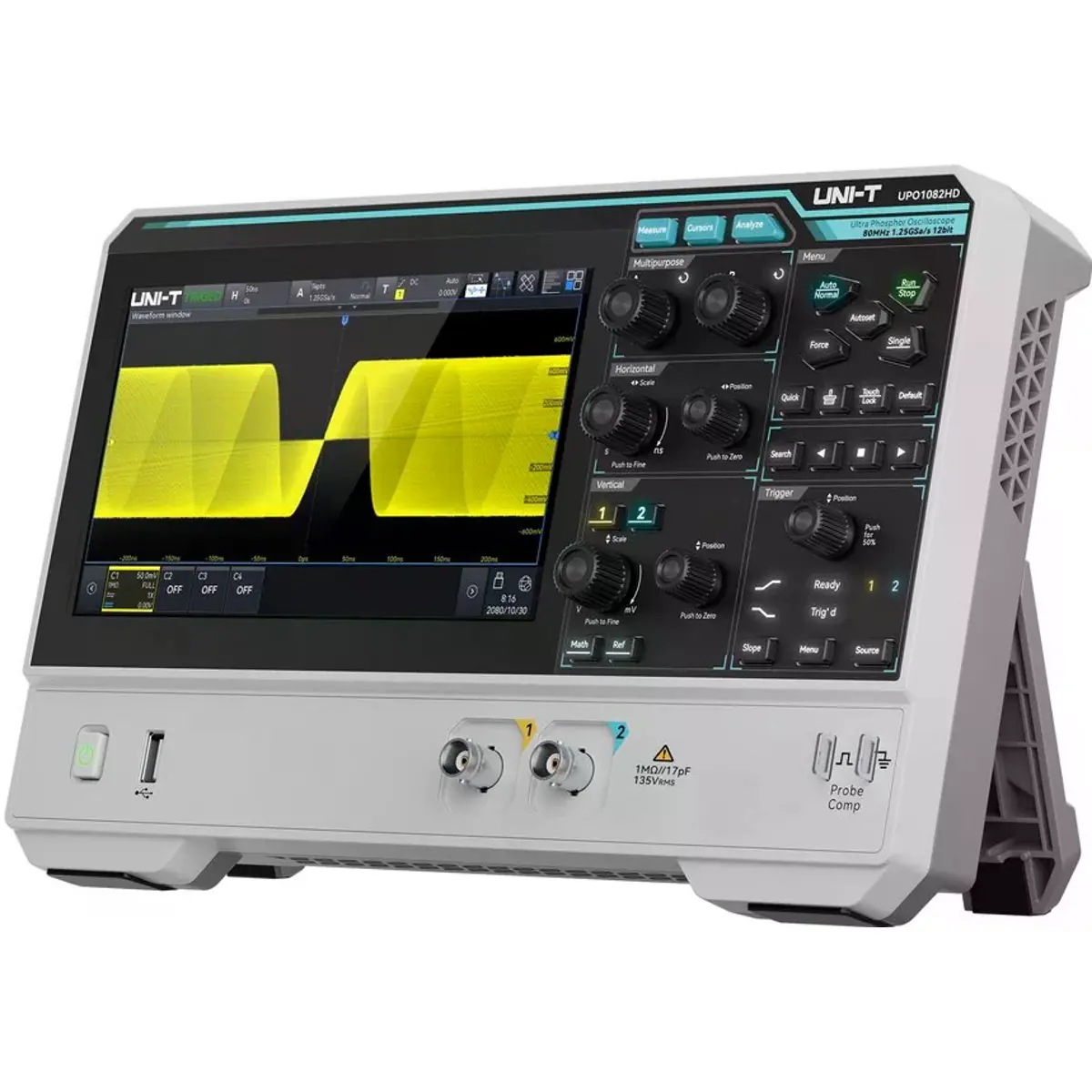

O UNI-T UPO1082HD é um osciloscópio digital de alta resolução com 80 MHz de largura de banda e 2 canais analógicos, desenvolvido para medições gerais, ensino, assistência técnica e desenvolvimento eletrónico. Oferece resolução vertical de 12 bits, memória profunda e um conjunto completo de ferramentas de análise num equipamento compacto, moderno e fácil de utilizar.
PRINCIPAIS CARACTERÍSTICAS
◆ Largura de banda de 80 MHz
◆ 2 canais analógicos
◆ Resolução vertical de 12 bits, com até 4096 níveis de quantização
◆ Taxa de amostragem em tempo real até 1.25 GSa/s
◆ Profundidade de memória até 100 Mpts
◆ Taxa de captura de formas de onda até 100000 wfms/s, ou até 500000 wfms/s em modo de sequência
◆ Ecrã tátil capacitivo HD de 7" com resolução de 1024 x 600 píxeis
◆ Tecnologia Ultra Phosphor 3.0 para visualização detalhada de sinais
◆ Funções integradas de osciloscópio, analisador de espetro, voltímetro digital, frequencímetro, analisador de protocolos e analisador de potência
◆ Descodificação e trigger de protocolos RS232/UART, I2C, SPI, CAN e LIN
◆ 56 medições automáticas com estatísticas e gráficos
◆ FFT melhorada até 1 Mpts
◆ Trigger por zona e pesquisa de eventos
◆ Gravação de formas de onda por hardware até 100000 frames
◆ Alimentação por USB-C PD
◆ Controlo remoto por LAN, SCPI e WebServer integrado
FUNCIONALIDADES EM DESTAQUE
✅ Solução equilibrada para bancada e ensino
O UPO1082HD combina 80 MHz, 2 canais e resolução de 12 bits, sendo adequado para laboratórios de ensino, reparação eletrónica, desenvolvimento básico e validação de circuitos. É uma opção prática para quem privilegia qualidade de visualização e ferramentas integradas em vez de maior número de canais.
✅ Visualização detalhada de pequenos sinais
A resolução vertical de 12 bits permite uma representação mais fina da forma de onda, facilitando a observação de ripple, ruído, sinais de sensores e variações subtis de tensão.
✅ Funções de análise integradas
O equipamento inclui medições automáticas, FFT, descodificação de protocolos, voltímetro digital, frequencímetro e análise de potência. Estas funções reduzem a necessidade de alternar entre vários instrumentos em tarefas comuns de diagnóstico.
✅ Conectividade e controlo remoto
Com USB Host, USB Device, LAN, HDMI, AUX Out, suporte SCPI e WebServer integrado, o UPO1082HD adapta-se a utilização em bancada, automação de testes, projeção de imagem e acesso remoto por navegador.
ESPECIFICAÇÕES
• Largura de banda analógica: 80 MHz
• Número de canais: 2 canais analógicos
• Resolução vertical: 12 bits
• Taxa de amostragem:
- 1 canal: até 1.25 GSa/s
- 2 canais: até 625 MSa/s
• Profundidade de memória: até 100 Mpts
• Taxa de captura de formas de onda:
- Modo normal: até 100000 wfms/s
- Modo de sequência: até 500000 wfms/s
• Tempo de subida calculado: ≤ 4 ns
• Escala vertical: 500 µV/div a 10 V/div
• Impedância de entrada: 1 MΩ ±2% || 17 pF ±2 pF
• Tensão máxima de entrada: 400 V DC+AC pico ou 135 Vrms
• Tipos de trigger: borda, largura de pulso, vídeo, runt, rampa, atraso, timeout, duração, setup & hold, Nth edge, padrão e zona
• Protocolos suportados: RS232/UART, I2C, SPI, CAN e LIN
• Medições automáticas: 56 parâmetros
• Visualização simultânea de medições: até 21 parâmetros
• FFT: até 1 Mpts
• Voltímetro digital: 4 dígitos, DC, AC RMS e DC+AC RMS
• Frequencímetro: hardware, até 6 dígitos
• Ecrã: 7" capacitivo, 1024 x 600 píxeis
• Interfaces:
- USB Host 2.0
- USB Device 2.0
- LAN RJ45 10/100
- HDMI
- AUX Out
• Controlo remoto: SCPI e WebServer integrado
• Alimentação: USB-C PD ou fonte compatível com 12 V/3 A ou superior
• Consumo máximo: 65 W
• Montagem: interface VESA 100 x 100 mm
• Dimensões: 282 x 175 x 49 mm
• Peso: 1.56 kg
CONTEÚDO DA EMBALAGEM
• Osciloscópio UNI-T UPO1082HD
• Cabo de alimentação x1
• Cabo USB 2.0 x1
• Sondas passivas x2
NOTAS
◆ Modelo indicado para medições gerais, ensino, desenvolvimento básico e assistência técnica.
◆ As funções “resposta transitória” e “eficiência de potência” aparecem assinaladas na ficha técnica como funcionalidades em desenvolvimento ou dependentes de firmware.
