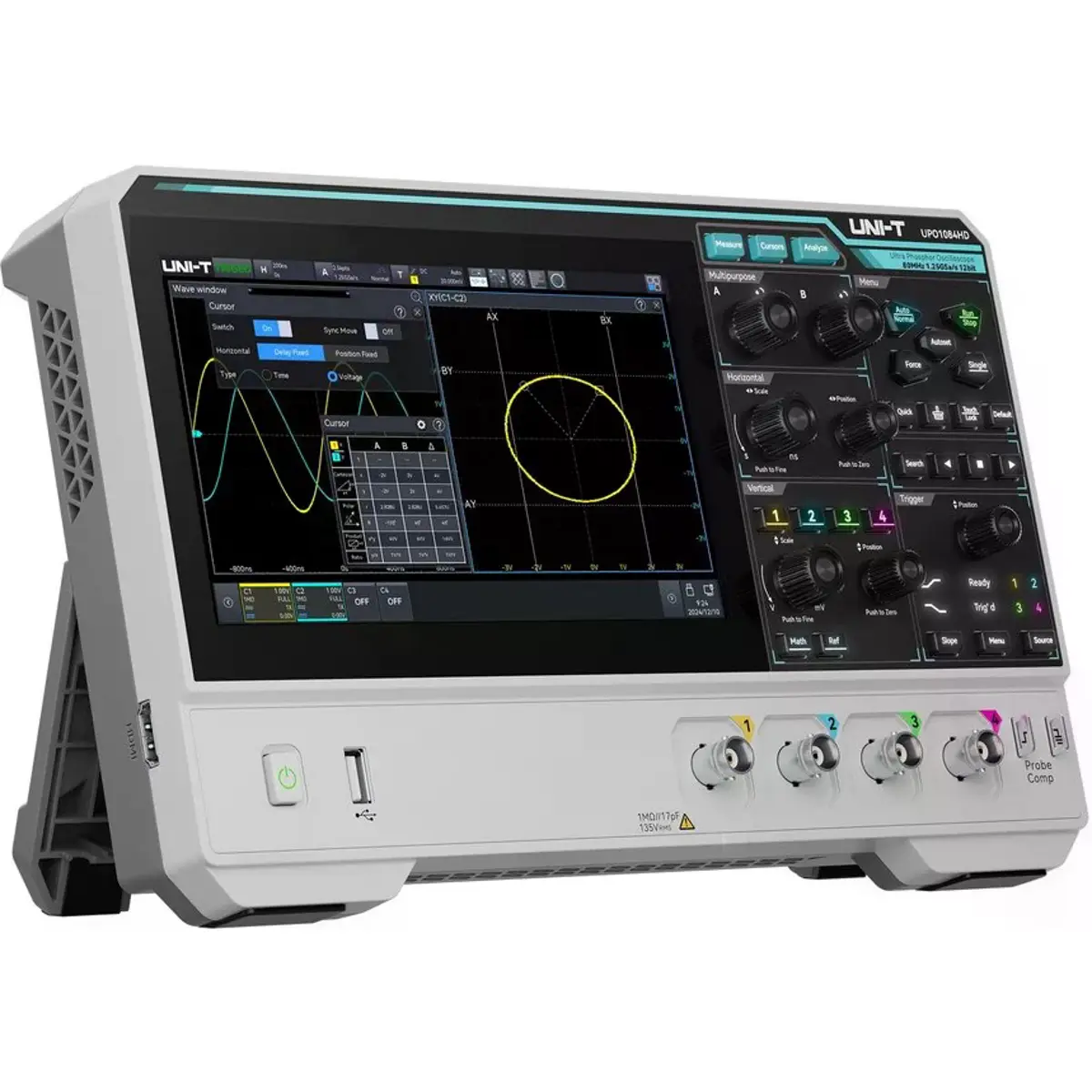

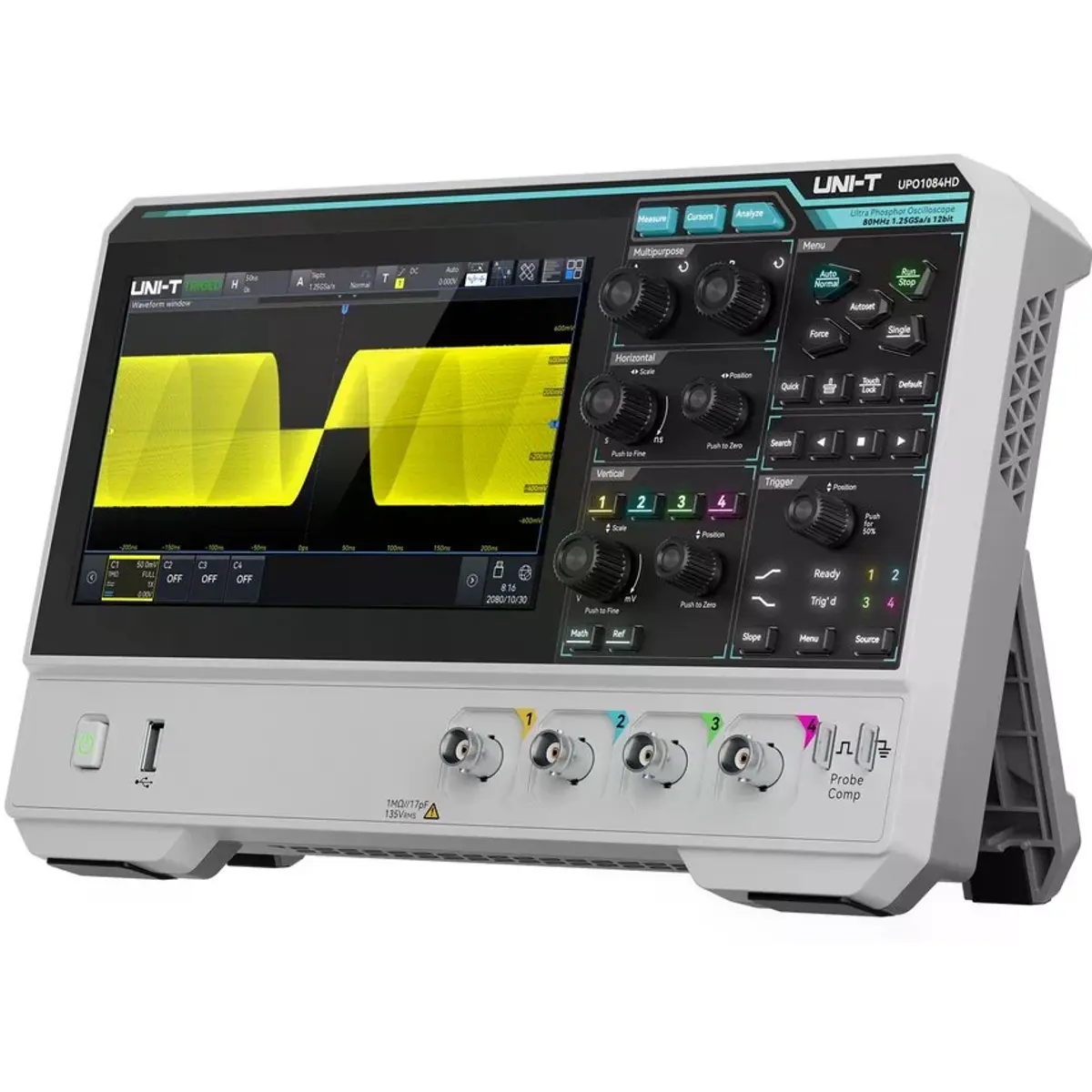

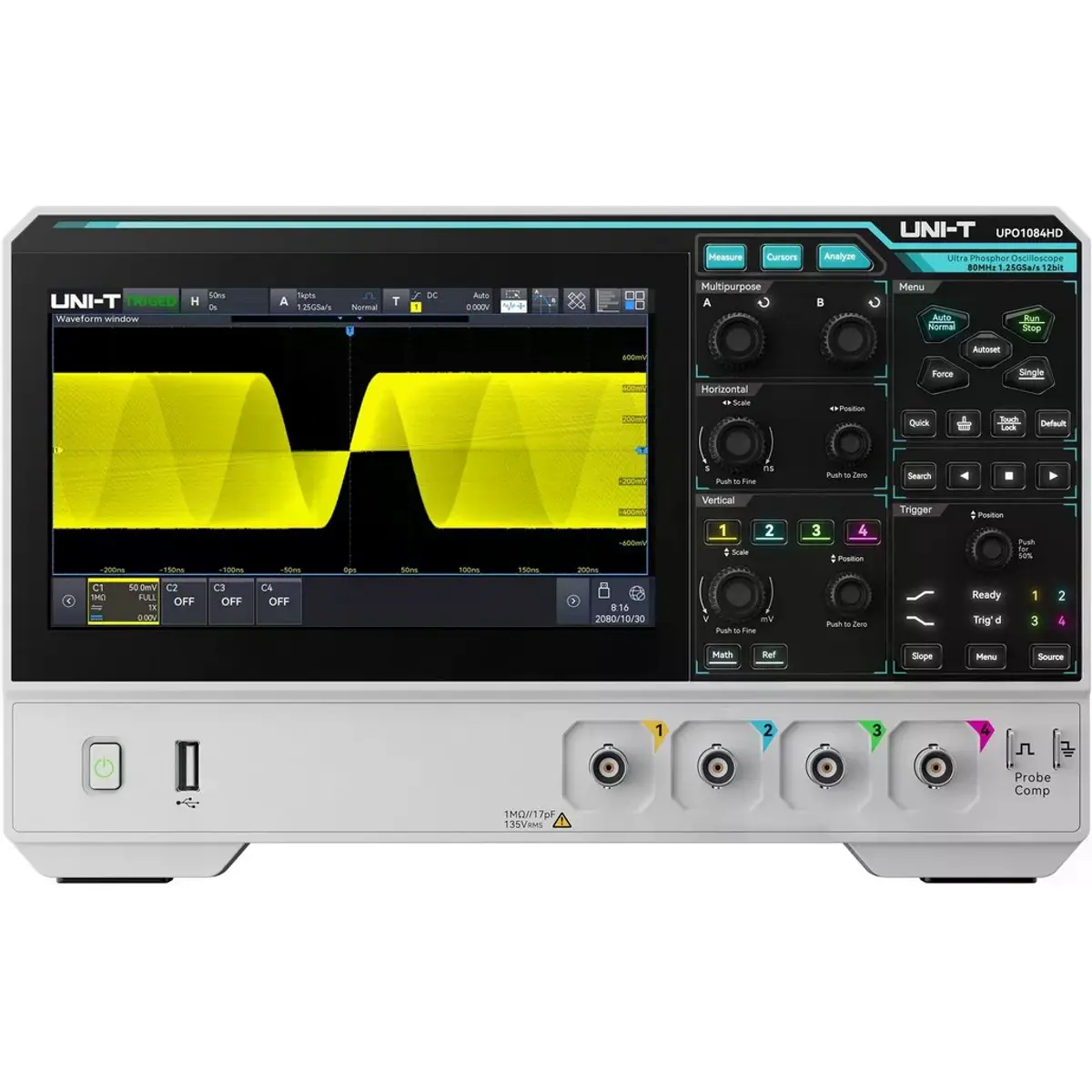

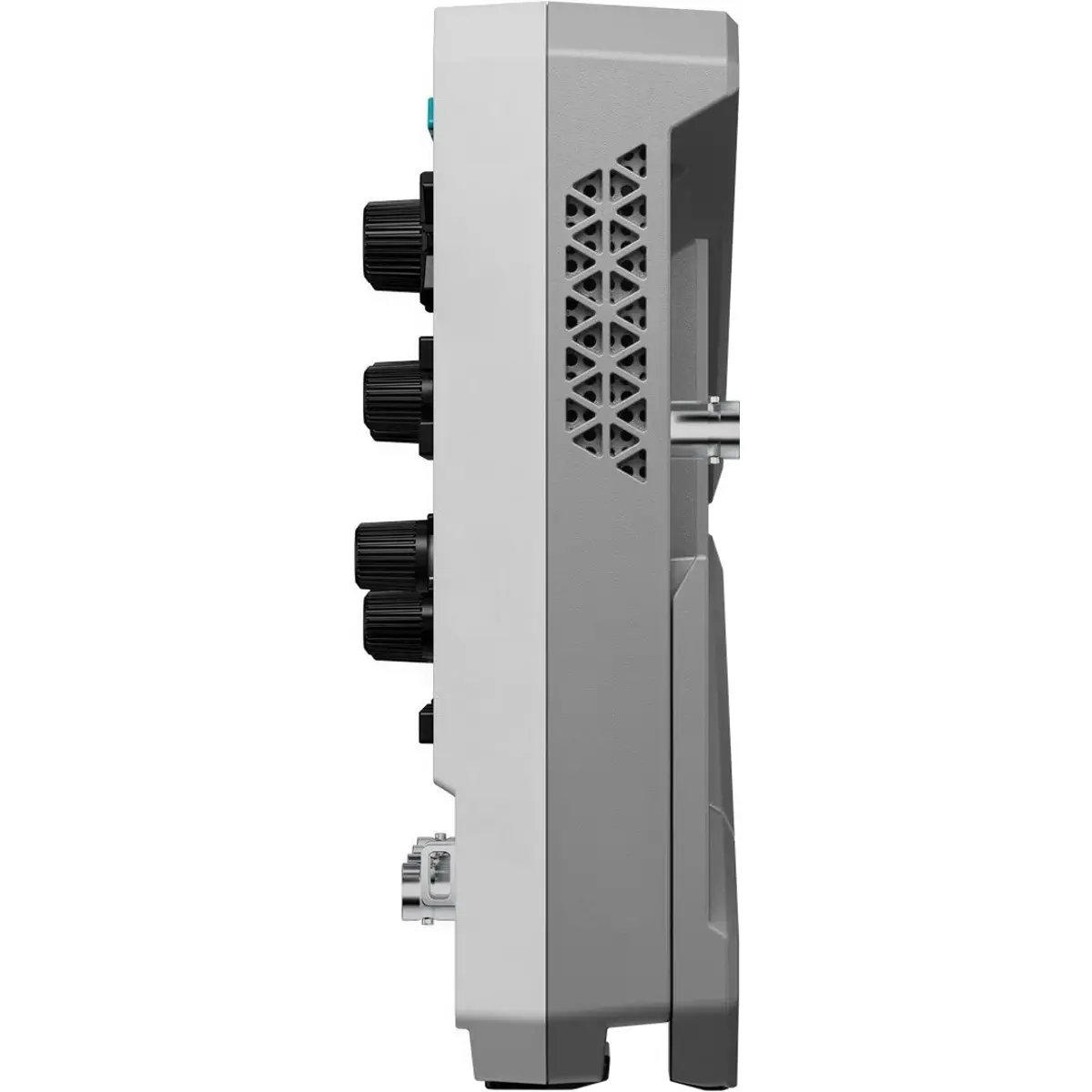

O UNI-T UPO1084HD é um osciloscópio digital de alta resolução com 80 MHz de largura de banda e 4 canais analógicos, indicado para ensino técnico, desenvolvimento de sistemas embebidos, manutenção eletrónica e análise simultânea de vários sinais. A resolução de 12 bits, a memória até 100 Mpts e as funções integradas de análise tornam-no uma solução completa para bancada e utilização em campo.
PRINCIPAIS CARACTERÍSTICAS
◆ Largura de banda de 80 MHz
◆ 4 canais analógicos
◆ Resolução vertical de 12 bits, com até 4096 níveis de quantização
◆ Taxa de amostragem em tempo real até 1.25 GSa/s
◆ Profundidade de memória até 100 Mpts
◆ Taxa de captura de formas de onda até 100000 wfms/s, ou até 500000 wfms/s em modo de sequência
◆ Ecrã tátil capacitivo HD de 7" com resolução de 1024 x 600 píxeis
◆ Tecnologia Ultra Phosphor 3.0 com visualização por intensidade
◆ Funções integradas de osciloscópio, analisador de espetro, voltímetro digital, frequencímetro, analisador de protocolos e analisador de potência
◆ Descodificação e trigger de protocolos RS232/UART, I2C, SPI, CAN e LIN
◆ 56 medições automáticas
◆ FFT melhorada até 1 Mpts
◆ Trigger por zona para isolamento rápido de sinais anómalos
◆ Gravação de formas de onda por hardware até 100000 frames
◆ Alimentação por USB-C PD
◆ Controlo remoto por LAN, SCPI e WebServer integrado
FUNCIONALIDADES EM DESTAQUE
✅ 4 canais para análise multi-sinal
Com 4 canais analógicos, o UPO1084HD permite observar em simultâneo sinais como alimentação, clock, dados, reset, PWM ou linhas de controlo. Esta configuração é útil em sistemas embebidos, eletrónica de potência, placas de desenvolvimento e diagnóstico de circuitos com múltiplos pontos de teste.
✅ Resolução de 12 bits numa gama de 80 MHz
A combinação de 80 MHz com aquisição de 12 bits oferece um bom equilíbrio entre detalhe, custo e versatilidade. É uma escolha interessante para medições gerais, análise de sinais de sensores, fontes de alimentação, sistemas digitais de baixa e média velocidade e ensino técnico.
✅ Trigger por zona e pesquisa de eventos
O trigger por zona permite desenhar uma área no ecrã para capturar ou excluir determinados comportamentos do sinal. Em conjunto com a pesquisa e navegação em memória profunda, facilita a localização de eventos específicos em capturas longas.
✅ Utilização flexível em bancada ou em campo

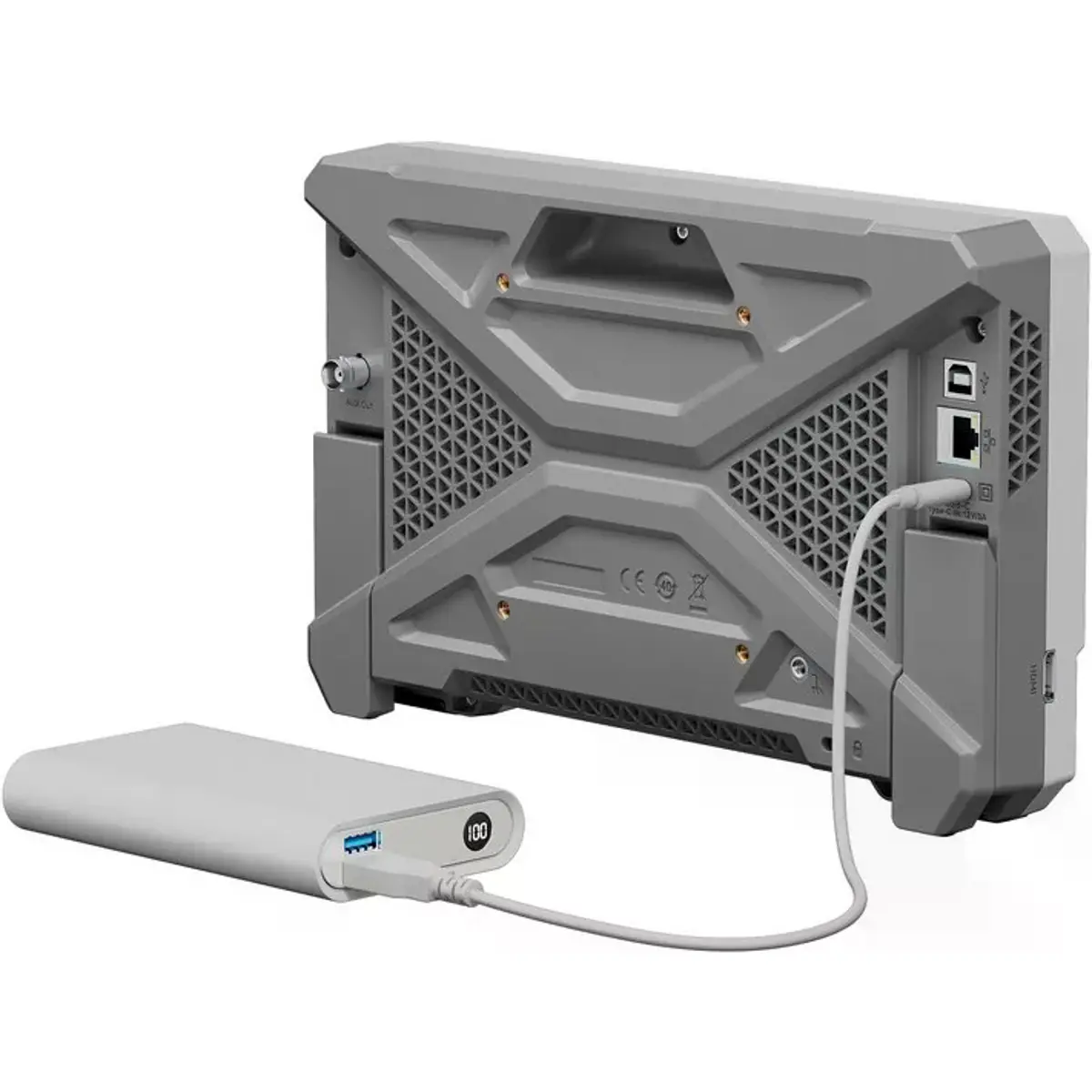

A alimentação por USB-C PD, o corpo compacto e a interface de montagem VESA 100 x 100 mm tornam o equipamento prático para laboratórios com pouco espaço, bancadas móveis, carrinhos técnicos ou aplicações fora da bancada tradicional.
ESPECIFICAÇÕES
• Largura de banda analógica: 80 MHz
• Número de canais: 4 canais analógicos
• Resolução vertical: 12 bits
• Taxa de amostragem:
- 1 canal: até 1.25 GSa/s
- 2 canais: até 625 MSa/s
- 4 canais: até 312.5 MSa/s
• Profundidade de memória: até 100 Mpts
• Taxa de captura de formas de onda:
- Modo normal: até 100000 wfms/s
- Modo de sequência: até 500000 wfms/s
• Tempo de subida calculado: ≤ 4 ns
• Escala vertical: 500 µV/div a 10 V/div
• Impedância de entrada: 1 MΩ ±2% || 17 pF ±2 pF
• Tensão máxima de entrada: 400 V DC+AC pico ou 135 Vrms
• Tipos de trigger: borda, largura de pulso, vídeo, runt, rampa, atraso, timeout, duração, setup & hold, Nth edge, padrão e zona
• Protocolos suportados: RS232/UART, I2C, SPI, CAN e LIN
• Medições automáticas: 56 parâmetros
• Visualização simultânea de medições: até 21 parâmetros
• FFT: até 1 Mpts
• Voltímetro digital: 4 dígitos, DC, AC RMS e DC+AC RMS
• Frequencímetro: hardware, até 6 dígitos
• Ecrã: 7" capacitivo, 1024 x 600 píxeis

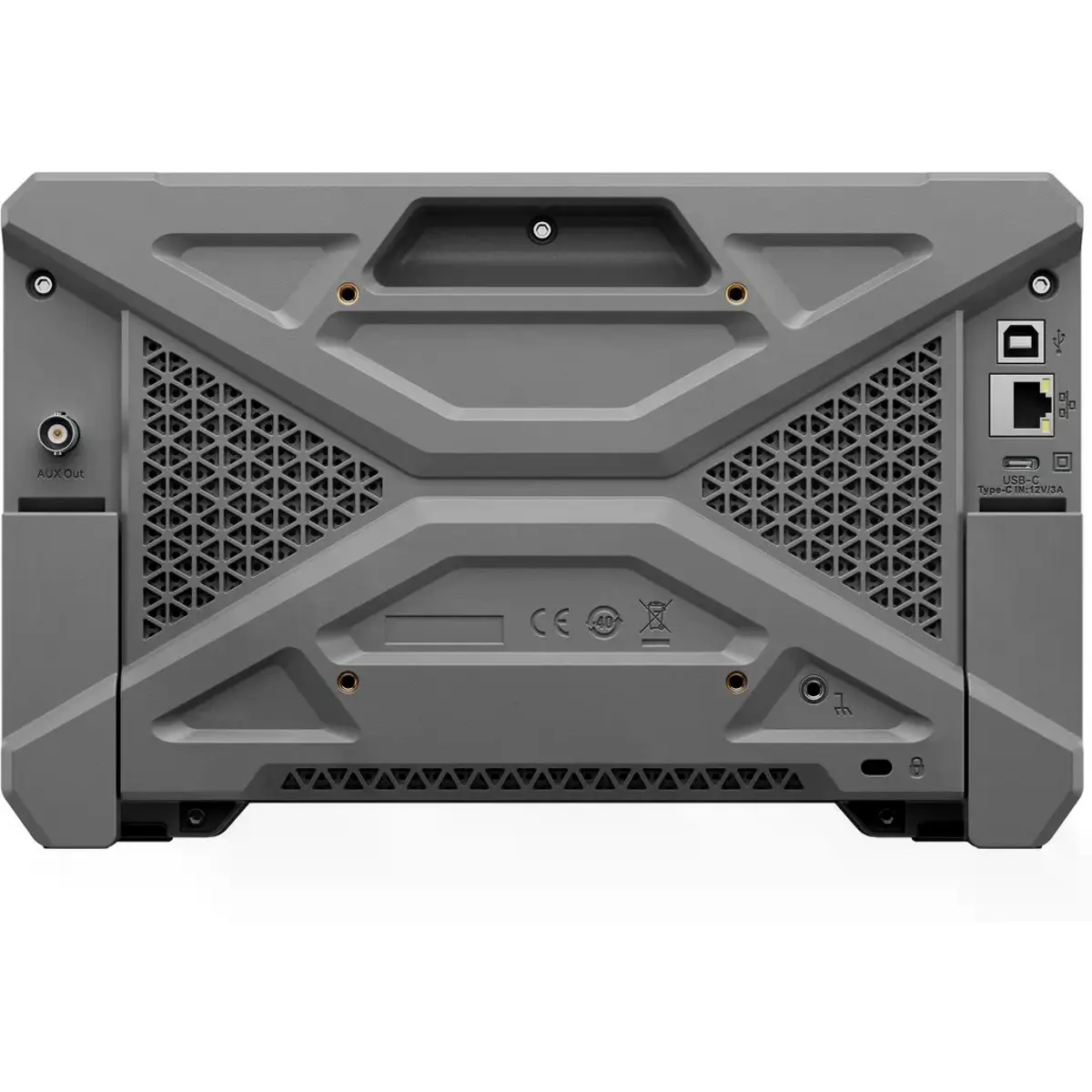

• Interfaces:
- USB Host 2.0
- USB Device 2.0
- LAN RJ45 10/100

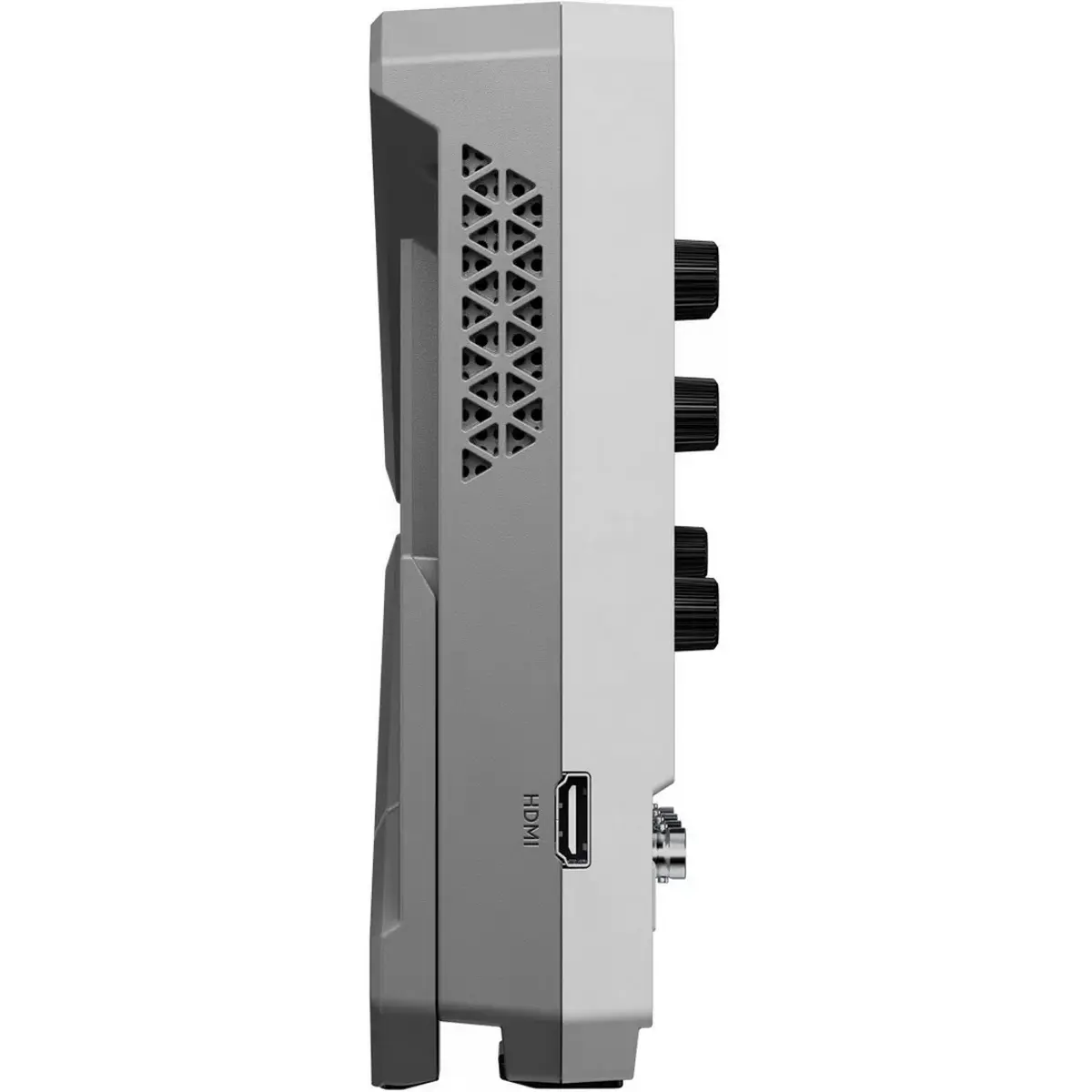

- HDMI
- AUX Out
• Controlo remoto: SCPI e WebServer integrado
• Alimentação: USB-C PD ou fonte compatível com 12 V/3 A ou superior
• Consumo máximo: 65 W
• Montagem: interface VESA 100 x 100 mm
• Dimensões: 282 x 175 x 49 mm
• Peso: 1.56 kg
CONTEÚDO DA EMBALAGEM
• Osciloscópio UNI-T UPO1084HD
• Cabo de alimentação x1
• Cabo USB 2.0 x1
• Sondas passivas x4
NOTAS
◆ Modelo indicado para quem precisa de 4 canais, mas não necessita da largura de banda de 150 MHz.
◆ As funções “resposta transitória” e “eficiência de potência” aparecem assinaladas na ficha técnica como funcionalidades em desenvolvimento ou dependentes de firmware.
