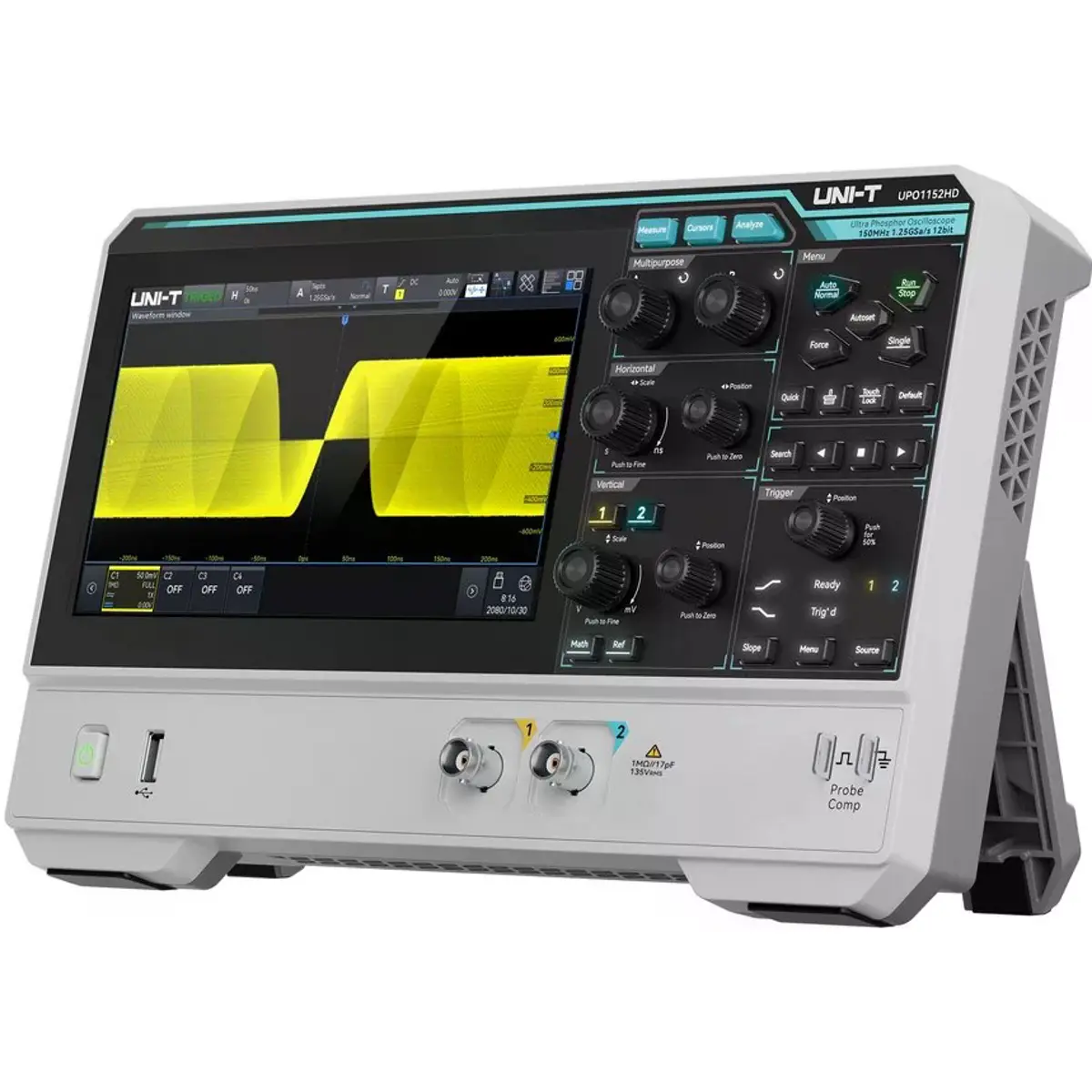

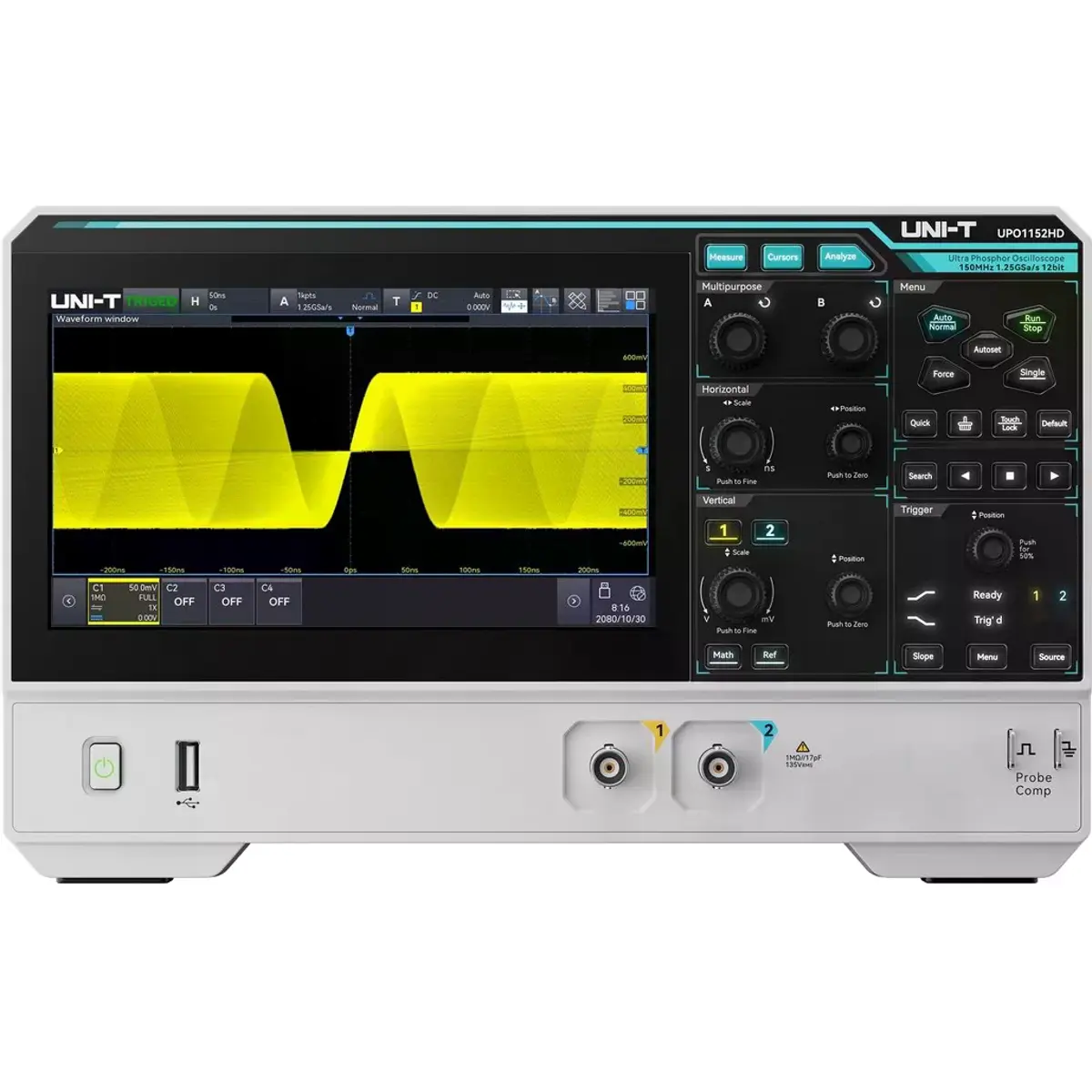

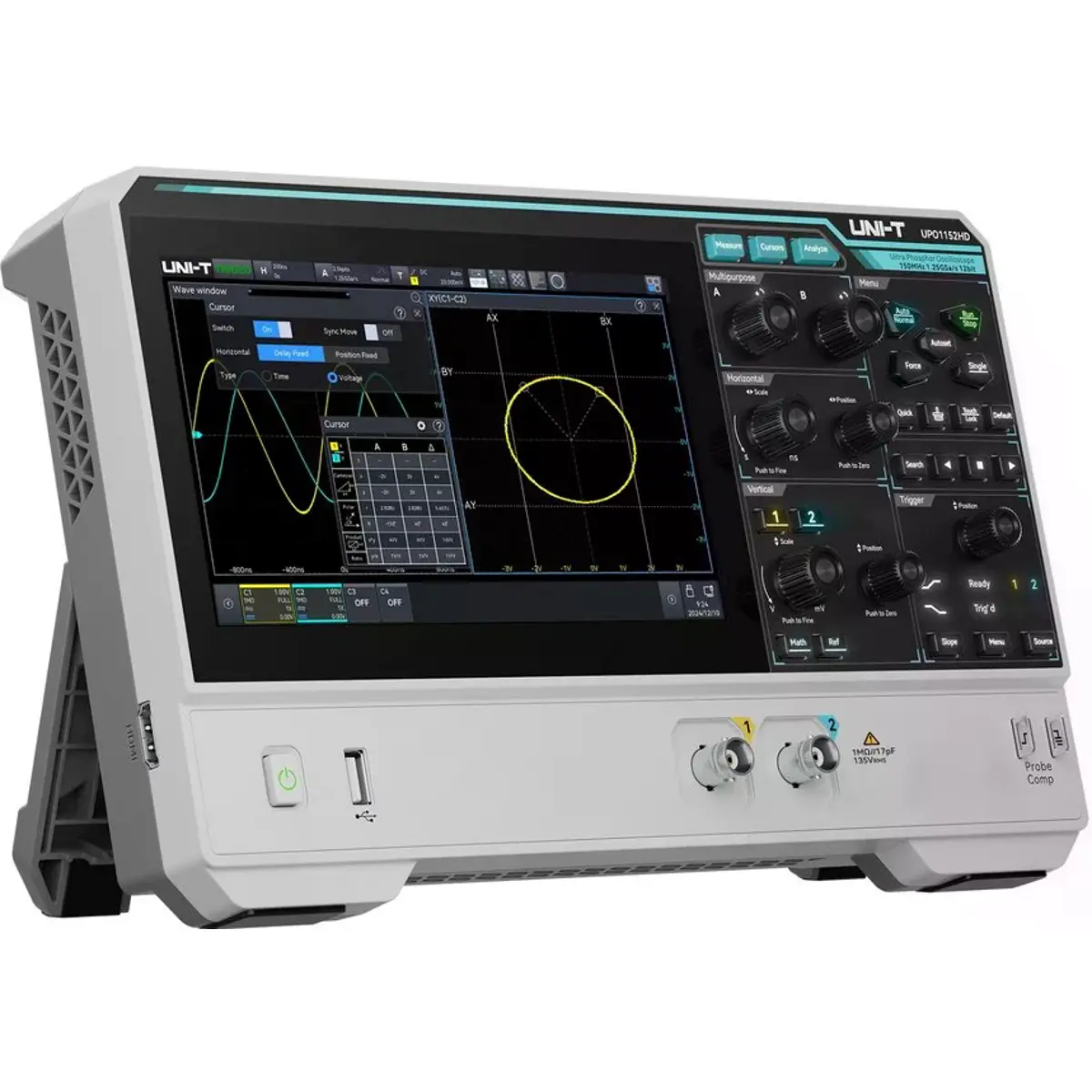

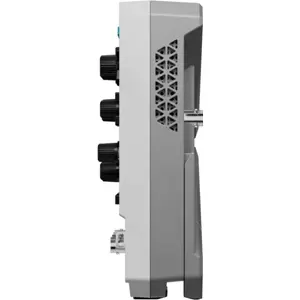

O UNI-T UPO1152HD é um osciloscópio digital de alta resolução com 150 MHz de largura de banda e 2 canais analógicos, ideal para desenvolvimento eletrónico, diagnóstico de fontes de alimentação, análise de sinais digitais e aplicações laboratoriais. Combina aquisição de 12 bits, memória profunda e ferramentas avançadas de análise num formato compacto, com ecrã tátil e possibilidade de alimentação por USB-C.
PRINCIPAIS CARACTERÍSTICAS
◆ Largura de banda de 150 MHz
◆ 2 canais analógicos
◆ Resolução vertical de 12 bits, com até 4096 níveis de quantização
◆ Taxa de amostragem em tempo real até 1.25 GSa/s
◆ Profundidade de memória até 100 Mpts
◆ Taxa de captura de formas de onda até 100000 wfms/s, ou até 500000 wfms/s em modo de sequência
◆ Ecrã tátil capacitivo HD de 7" com resolução de 1024 x 600 píxeis
◆ Tecnologia Ultra Phosphor 3.0 para visualização fluida de sinais e eventos raros
◆ Analisador de espetro, voltímetro digital, frequencímetro, analisador de protocolos e analisador de potência integrados
◆ Descodificação e trigger de protocolos RS232/UART, I2C, SPI, CAN e LIN
◆ 56 medições automáticas com estatísticas, histogramas e gráficos de tendência
◆ FFT melhorada até 1 Mpts
◆ Trigger por zona e múltiplos tipos de trigger avançados
◆ Gravação de formas de onda por hardware até 100000 frames
◆ Alimentação por USB-C PD para utilização em bancada ou em campo
◆ Controlo remoto por LAN, SCPI e WebServer integrado
FUNCIONALIDADES EM DESTAQUE
✅ Desempenho de 150 MHz em formato de 2 canais
O UPO1152HD oferece a mesma largura de banda dos modelos superiores de 150 MHz, mas numa configuração de 2 canais. É uma boa opção para quem precisa de elevada resolução e boa largura de banda, sem necessidade de monitorizar quatro sinais em simultâneo.
✅ Aquisição de 12 bits para medições mais limpas
A resolução vertical de 12 bits melhora a capacidade de observar detalhes subtis no sinal, reduzindo a limitação visual típica da quantização de 8 bits. Isto é útil em medições de ripple, sinais analógicos de baixa amplitude, sensores e circuitos de conversão de energia.
✅ Ferramentas avançadas de análise integradas
Com medições automáticas, FFT, análise de potência, descodificação de protocolos, DVM e frequencímetro, o osciloscópio permite realizar diferentes tarefas de diagnóstico sem recorrer imediatamente a instrumentos adicionais.
✅ Operação moderna e flexível
O ecrã tátil de 7" facilita a navegação por menus, zoom de formas de onda, seleção de áreas e ajuste de parâmetros. O instrumento mantém botões e comandos físicos, permitindo uma utilização rápida e familiar em ambiente de bancada.
ESPECIFICAÇÕES
• Largura de banda analógica: 150 MHz
• Número de canais: 2 canais analógicos
• Resolução vertical: 12 bits
• Taxa de amostragem:
- 1 canal: até 1.25 GSa/s
- 2 canais: até 625 MSa/s
• Profundidade de memória: até 100 Mpts
• Taxa de captura de formas de onda:
- Modo normal: até 100000 wfms/s
- Modo de sequência: até 500000 wfms/s
• Tempo de subida calculado: ≤ 2.2 ns
• Escala vertical: 500 µV/div a 10 V/div
• Impedância de entrada: 1 MΩ ±2% || 17 pF ±2 pF
• Tensão máxima de entrada: 400 V DC+AC pico ou 135 Vrms
• Tipos de trigger: borda, largura de pulso, vídeo, runt, rampa, atraso, timeout, duração, setup & hold, Nth edge, padrão e zona
• Protocolos suportados: RS232/UART, I2C, SPI, CAN e LIN
• Medições automáticas: 56 parâmetros
• Visualização simultânea de medições: até 21 parâmetros
• FFT: até 1 Mpts
• Voltímetro digital: 4 dígitos, DC, AC RMS e DC+AC RMS
• Frequencímetro: hardware, até 6 dígitos
• Ecrã: 7" capacitivo, 1024 x 600 píxeis
• Interfaces:
- USB Host 2.0
- USB Device 2.0
- LAN RJ45 10/100
- HDMI
- AUX Out
• Controlo remoto: SCPI e WebServer integrado
• Alimentação: USB-C PD ou fonte compatível com 12 V/3 A ou superior
• Consumo máximo: 65 W
• Montagem: interface VESA 100 x 100 mm
• Dimensões: 282 x 175 x 49 mm
• Peso: 1.56 kg
CONTEÚDO DA EMBALAGEM
• Osciloscópio UNI-T UPO1152HD
• Cabo de alimentação x1
• Cabo USB 2.0 x1
• Sondas passivas x2
NOTAS
◆ Modelo adequado para quem pretende 150 MHz e elevada resolução, mas apenas necessita de 2 canais analógicos.
◆ Algumas páginas web referem uma plataforma “9 em 1”, enquanto a ficha técnica oficial descreve a série como “6 em 1”.
◆ As funções “resposta transitória” e “eficiência de potência” aparecem assinaladas na ficha técnica como funcionalidades em desenvolvimento ou dependentes de firmware.
