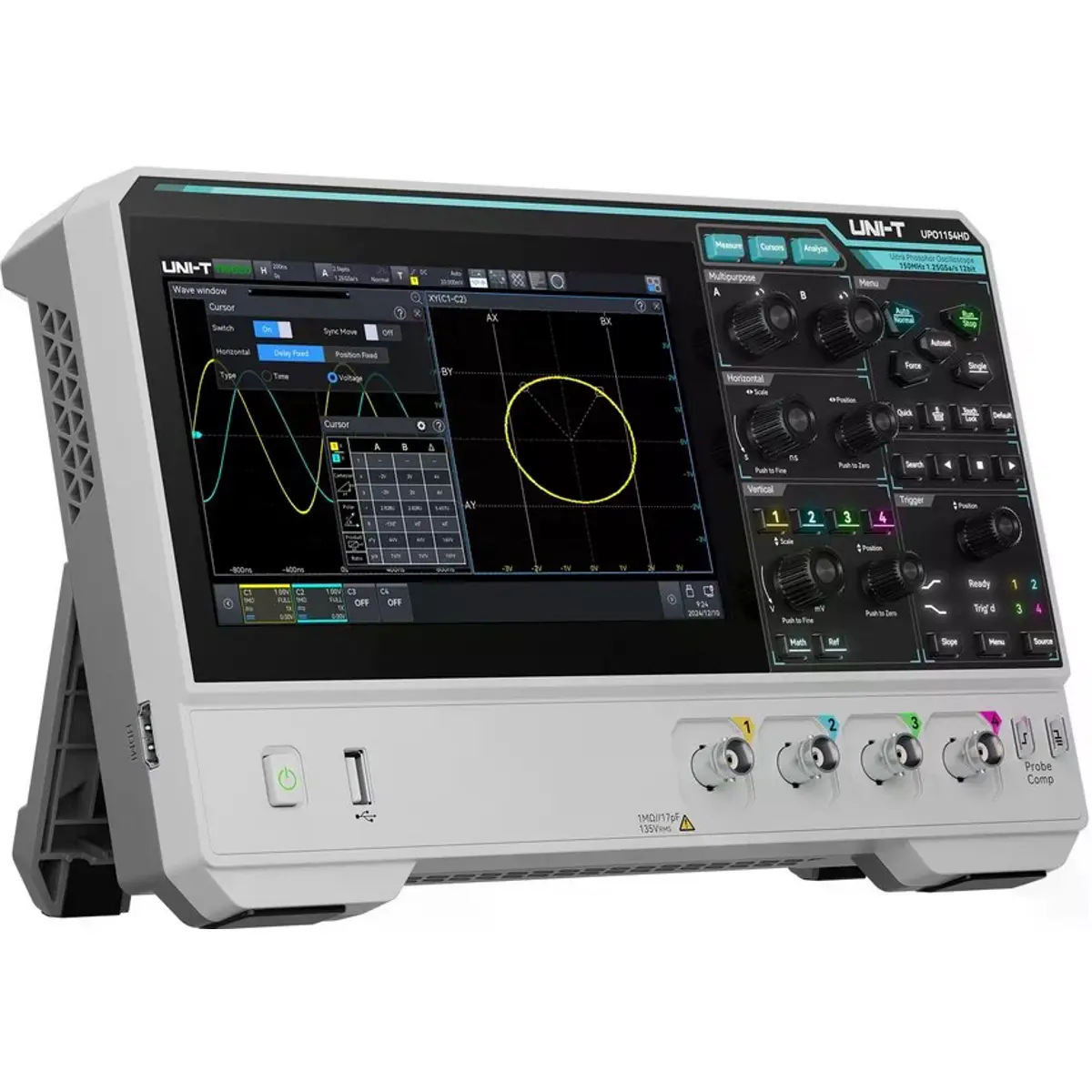

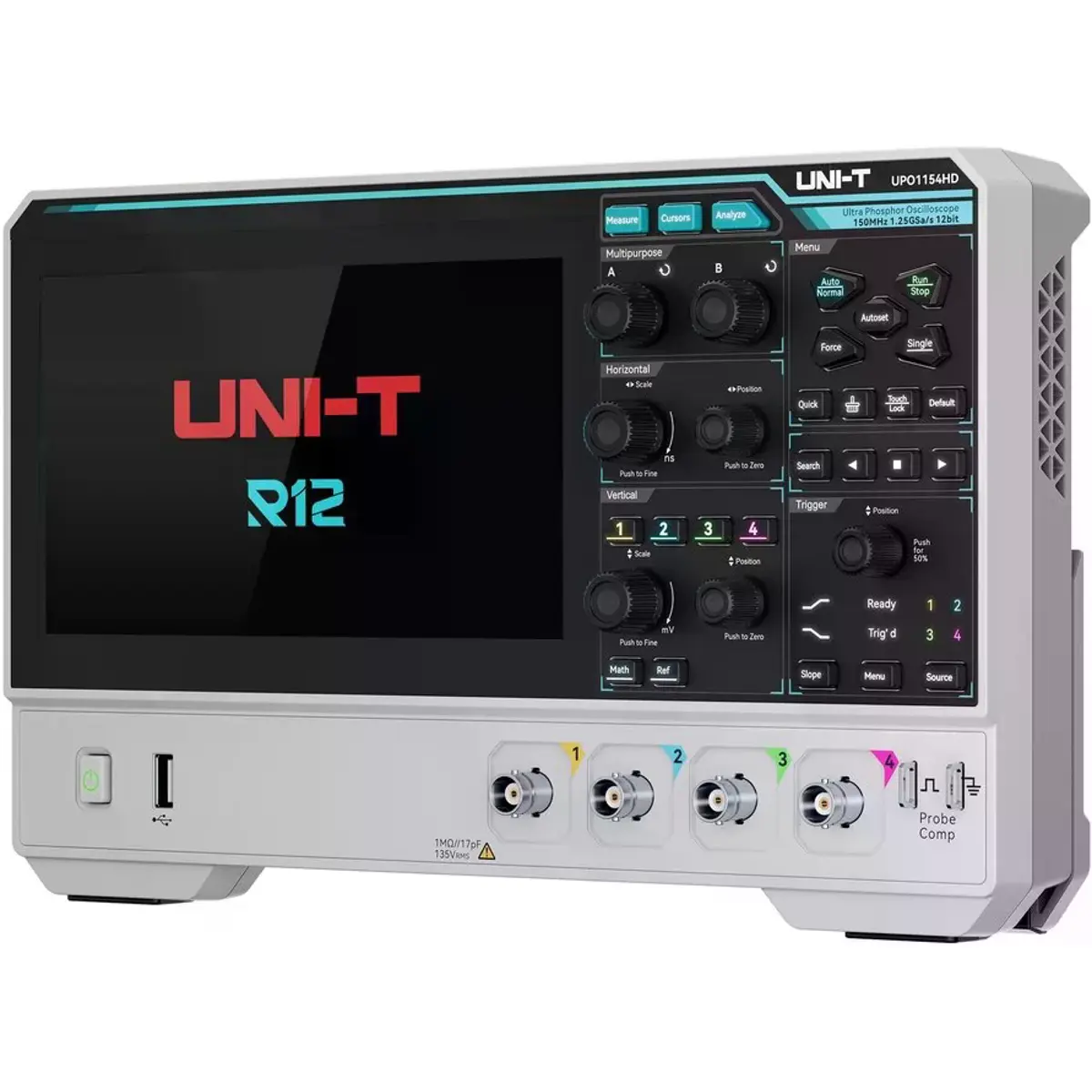

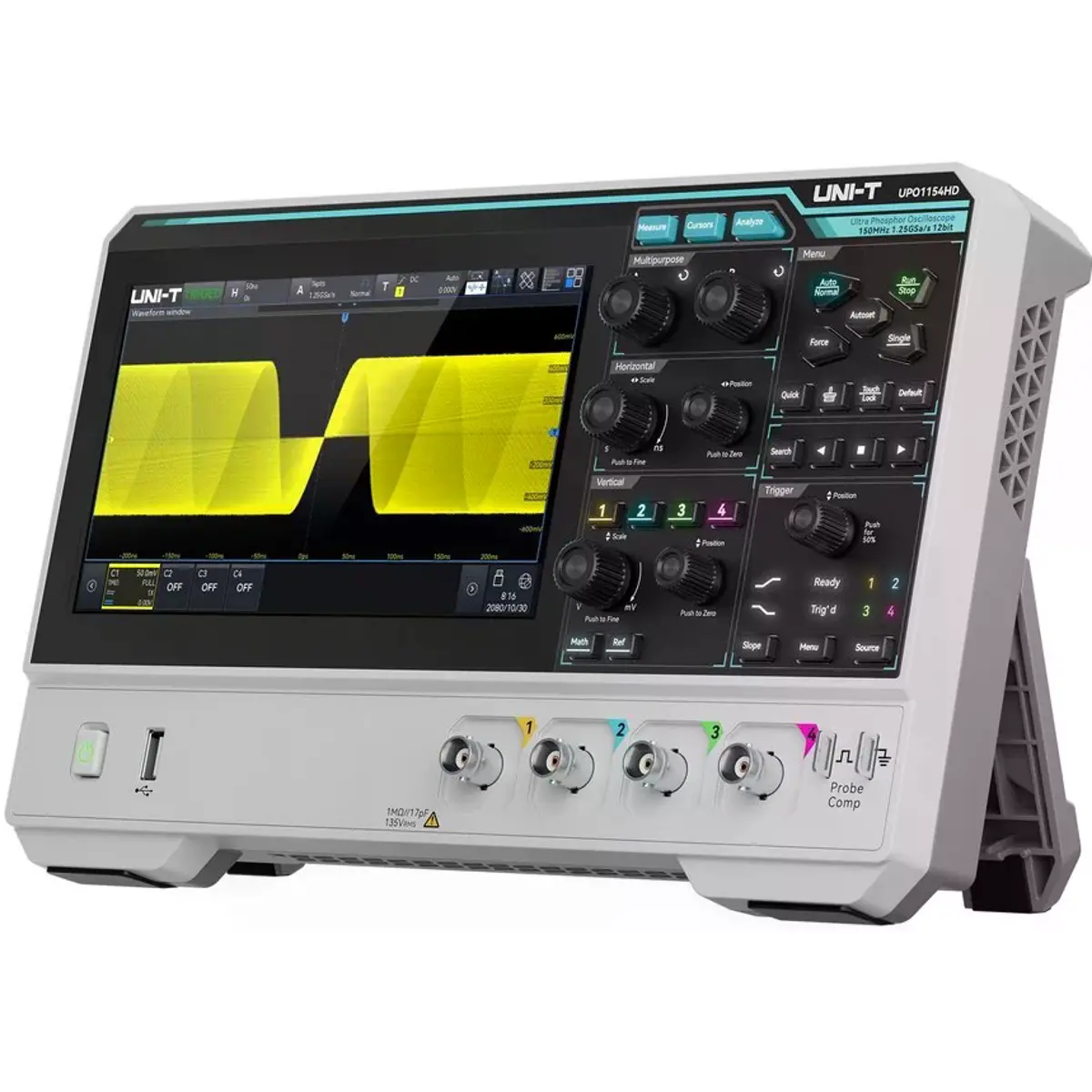

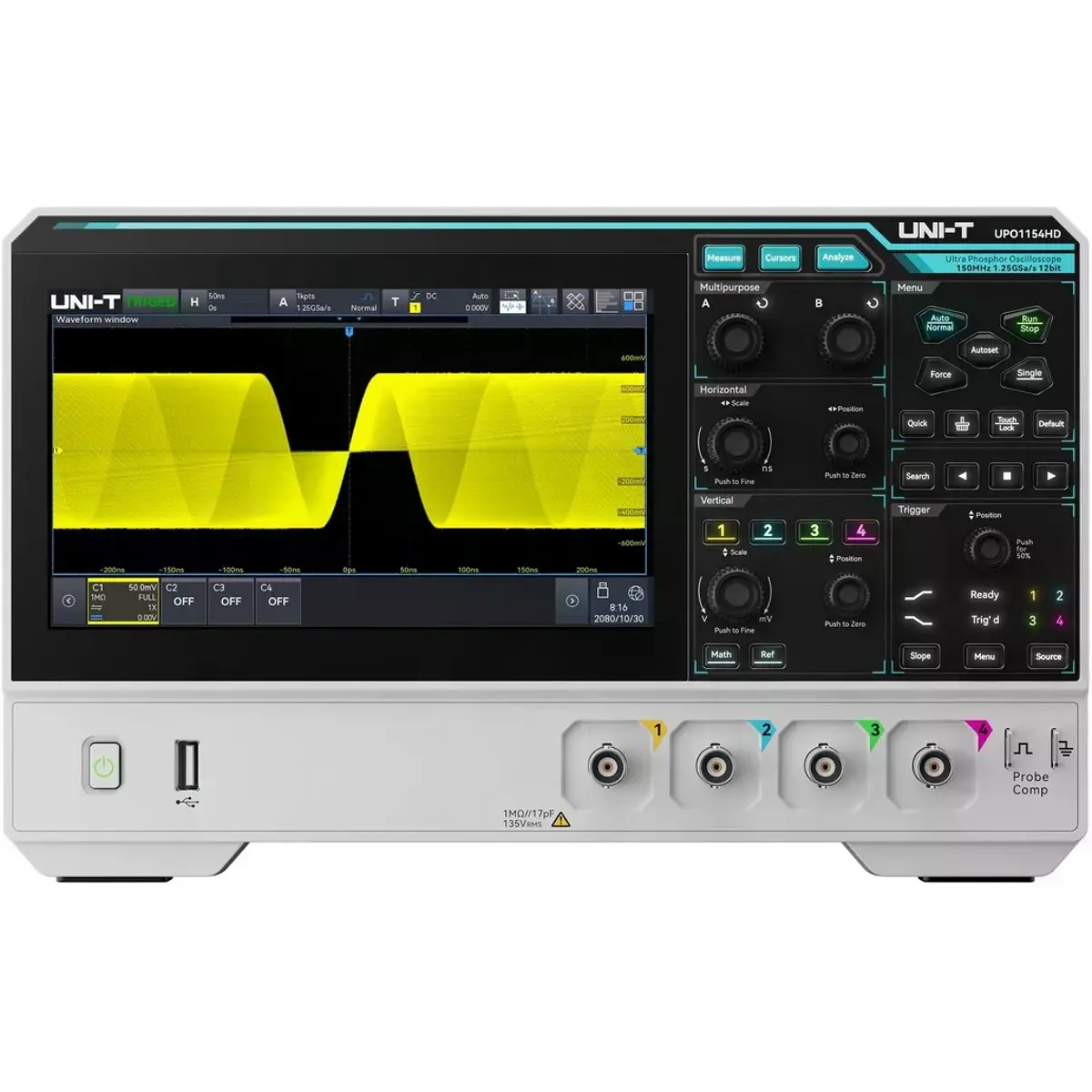

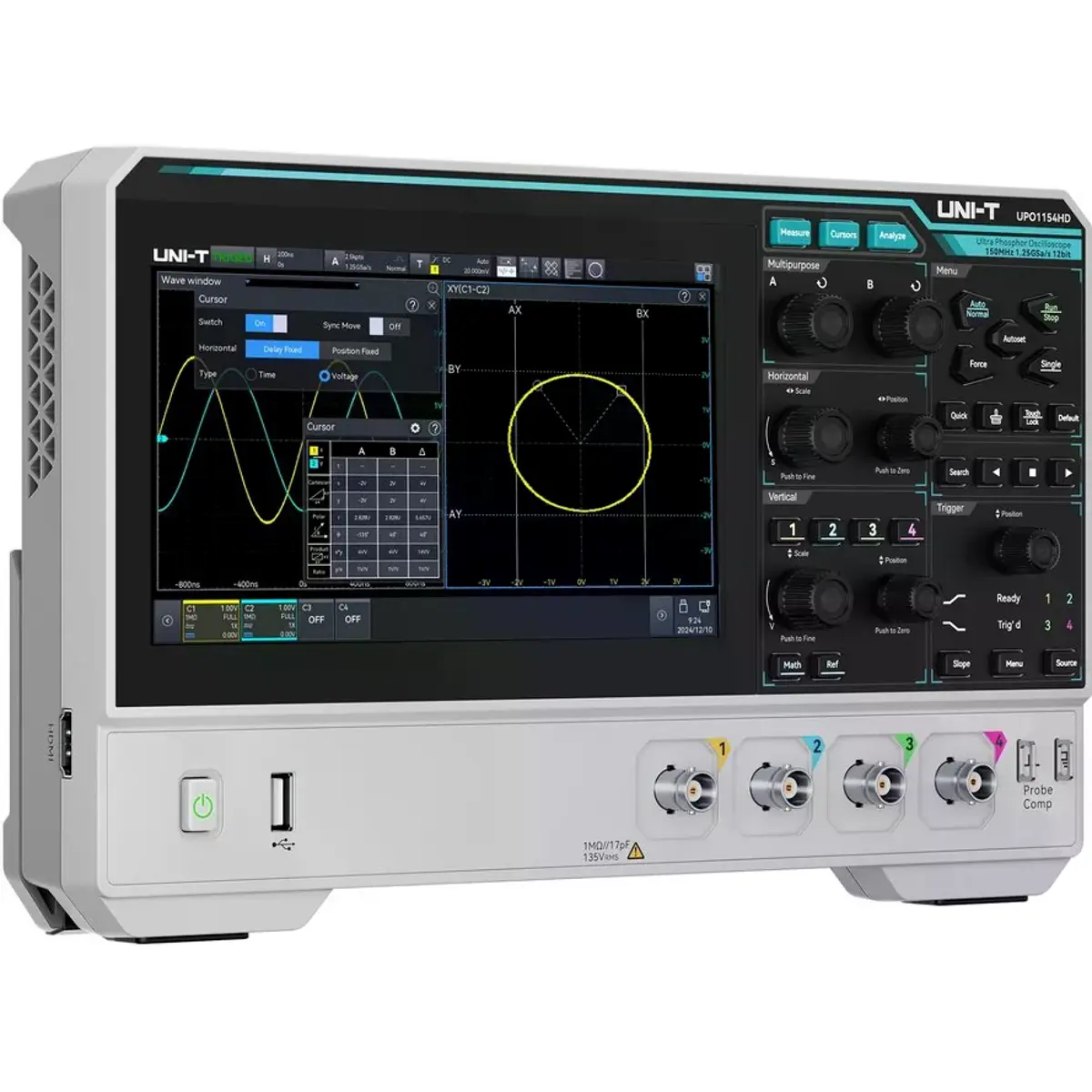

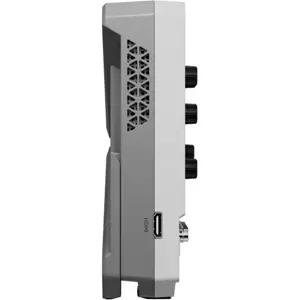

O UNI-T UPO1154HD é um osciloscópio digital de alta resolução com 150 MHz de largura de banda e 4 canais analógicos, pensado para aplicações exigentes em desenvolvimento eletrónico, análise de potência, manutenção e validação de sistemas embebidos. Com resolução vertical de 12 bits, taxa de amostragem até 1.25 GSa/s e memória até 100 Mpts, permite observar sinais rápidos e pequenas variações de tensão com maior detalhe e estabilidade.
PRINCIPAIS CARACTERÍSTICAS
◆ Largura de banda de 150 MHz
◆ 4 canais analógicos
◆ Resolução vertical de 12 bits, com até 4096 níveis de quantização
◆ Taxa de amostragem em tempo real até 1.25 GSa/s
◆ Profundidade de memória até 100 Mpts
◆ Taxa de captura de formas de onda até 100000 wfms/s, ou até 500000 wfms/s em modo de sequência
◆ Ecrã tátil capacitivo HD de 7" com resolução de 1024 x 600 píxeis
◆ Tecnologia Ultra Phosphor 3.0 com gradação de intensidade em 256 níveis
◆ Funções integradas de osciloscópio, analisador de espetro, voltímetro digital, frequencímetro, analisador de protocolos e analisador de potência
◆ Descodificação e trigger de protocolos RS232/UART, I2C, SPI, CAN e LIN
◆ 56 medições automáticas, com visualização estatística, histogramas e gráficos de tendência
◆ FFT melhorada até 1 Mpts, com visualização em cascata, marcadores e múltiplos traços
◆ Trigger por zona para captura de eventos esporádicos e sinais complexos
◆ Gravação de formas de onda por hardware até 100000 frames

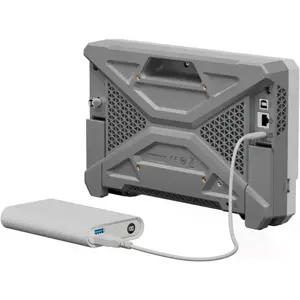

◆ Alimentação por USB-C com protocolo PD, compatível com carregadores portáteis adequados
◆ Controlo remoto por LAN, SCPI e WebServer integrado

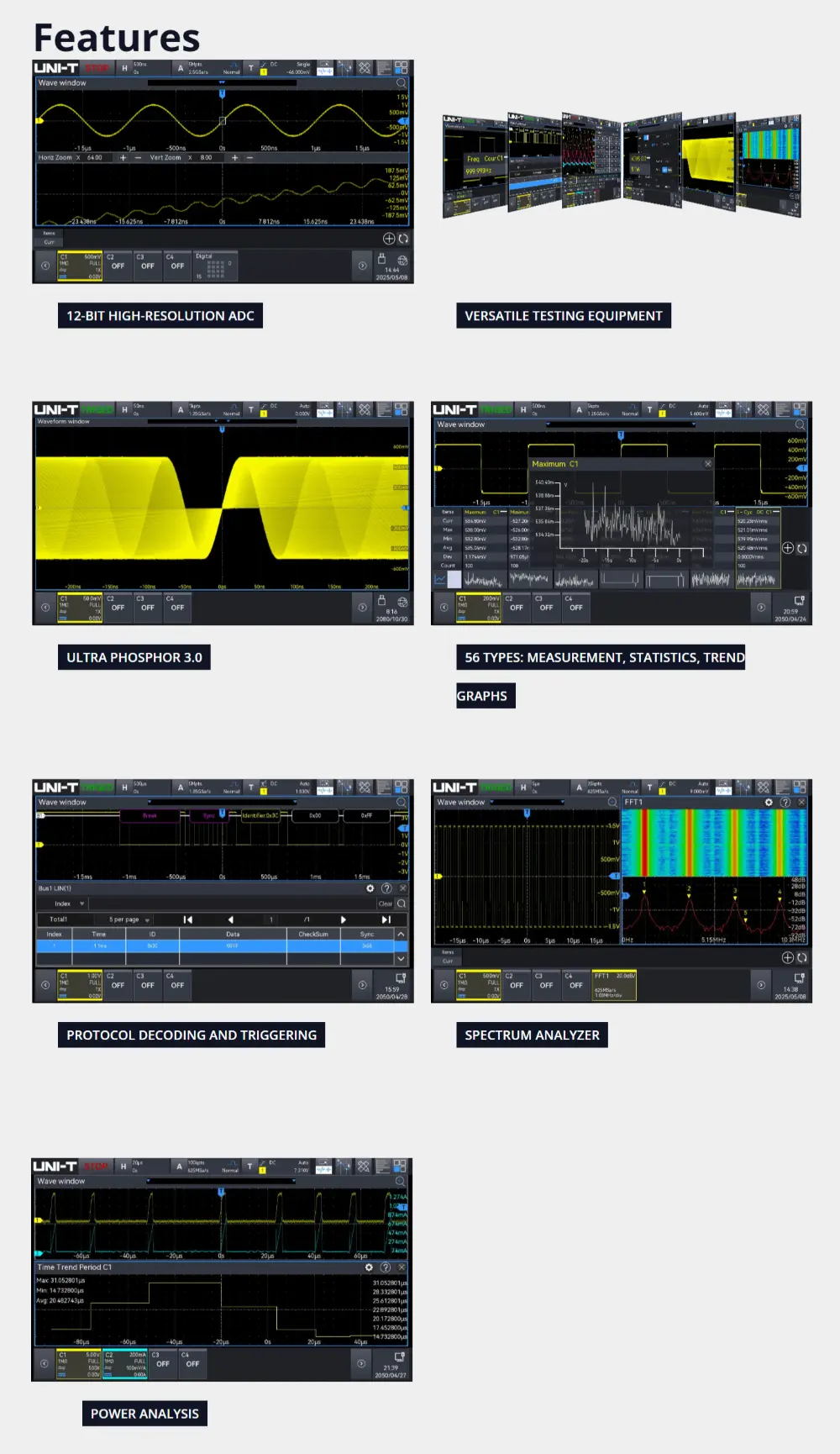

FUNCIONALIDADES EM DESTAQUE
✅ Alta resolução de 12 bits
A arquitetura de aquisição de 12 bits permite representar até 4096 níveis verticais, oferecendo uma leitura muito mais detalhada do sinal do que osciloscópios tradicionais de 8 bits. Esta resolução é especialmente útil na análise de ripple em fontes de alimentação, sinais de sensores, variações de baixa amplitude e pequenas componentes AC sobrepostas a níveis DC.
✅ Ultra Phosphor 3.0 para captura de eventos raros
A tecnologia Ultra Phosphor 3.0 melhora a visualização de sinais dinâmicos através de gradação de intensidade e elevada taxa de captura. Isto facilita a deteção de anomalias intermitentes, glitches, transientes e eventos pouco frequentes que poderiam passar despercebidos em osciloscópios mais lentos.
✅ Plataforma 6 em 1
Além de osciloscópio digital, o UPO1154HD integra analisador de espetro, voltímetro digital, frequencímetro, analisador de protocolos e analisador de potência. Esta combinação torna-o uma solução versátil para bancada, laboratório, ensino técnico, desenvolvimento e diagnóstico em campo.
✅ Análise de potência integrada
O equipamento disponibiliza ferramentas para análise de qualidade de energia, harmónicos, perdas de comutação, Rds(on), área de operação segura, ripple de saída, arranque/paragem e resposta transitória. Algumas funções de análise de potência podem depender da versão de firmware disponível.
✅ Ecrã tátil e operação intuitiva
O ecrã capacitivo de 7" suporta gestos como toque, arrasto, zoom e seleção por retângulo, mantendo em simultâneo comandos físicos tradicionais por teclas e botões rotativos. Esta abordagem facilita a utilização tanto em medições rápidas como em análises mais detalhadas.
ESPECIFICAÇÕES
• Largura de banda analógica: 150 MHz
• Número de canais: 4 canais analógicos
• Resolução vertical: 12 bits
• Taxa de amostragem:
- 1 canal: até 1.25 GSa/s
- 2 canais: até 625 MSa/s
- 4 canais: até 312.5 MSa/s
• Profundidade de memória: até 100 Mpts
• Taxa de captura de formas de onda:
- Modo normal: até 100000 wfms/s
- Modo de sequência: até 500000 wfms/s
• Tempo de subida calculado: ≤ 2.2 ns
• Escala vertical: 500 µV/div a 10 V/div
• Impedância de entrada: 1 MΩ ±2% || 17 pF ±2 pF
• Tensão máxima de entrada: 400 V DC+AC pico ou 135 Vrms
• Tipos de trigger:
borda, largura de pulso, vídeo, runt, rampa, atraso,
timeout, duração, setup & hold, Nth edge, padrão e zona
• Protocolos suportados: RS232/UART, I2C, SPI, CAN e LIN
• Medições automáticas: 56 parâmetros
• Visualização simultânea de medições: até 21 parâmetros
• FFT: até 1 Mpts
• Voltímetro digital: 4 dígitos, DC, AC RMS e DC+AC RMS
• Frequencímetro: hardware, até 6 dígitos
• Ecrã: 7" capacitivo, 1024 x 600 píxeis

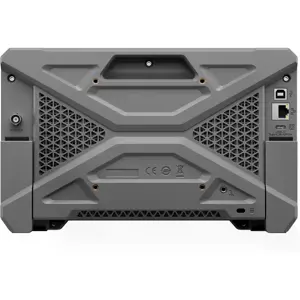

• Interfaces:
- USB Host 2.0
- USB Device 2.0
- LAN RJ45 10/100
- HDMI
- AUX Out
• Controlo remoto: SCPI e WebServer integrado
• Alimentação: USB-C PD ou fonte compatível com 12 V/3 A ou superior
• Consumo máximo: 65 W
• Montagem: interface VESA 100 x 100 mm
• Dimensões: 282 x 175 x 49 mm
• Peso: 1.56 kg
CONTEÚDO DA EMBALAGEM
• Osciloscópio UNI-T UPO1154HD
• Cabo de alimentação x1
• Cabo USB 2.0 x1
• Sondas passivas x4
NOTAS
◆ Produto indicado para quem precisa de 150 MHz e 4 canais em simultâneo, especialmente em análise de potência, sistemas embebidos e sinais multicanal.
◆ Algumas páginas web referem uma plataforma “9 em 1”, mas a ficha técnica oficial descreve o equipamento como uma solução “6 em 1”.
◆ As funções “resposta transitória” e “eficiência de potência” aparecem assinaladas na ficha técnica como funcionalidades em desenvolvimento ou dependentes de firmware.
⫸ Informação adicional (no site da Uni-T EU)
⫸ Informação adicional (no site da Uni-T US)
