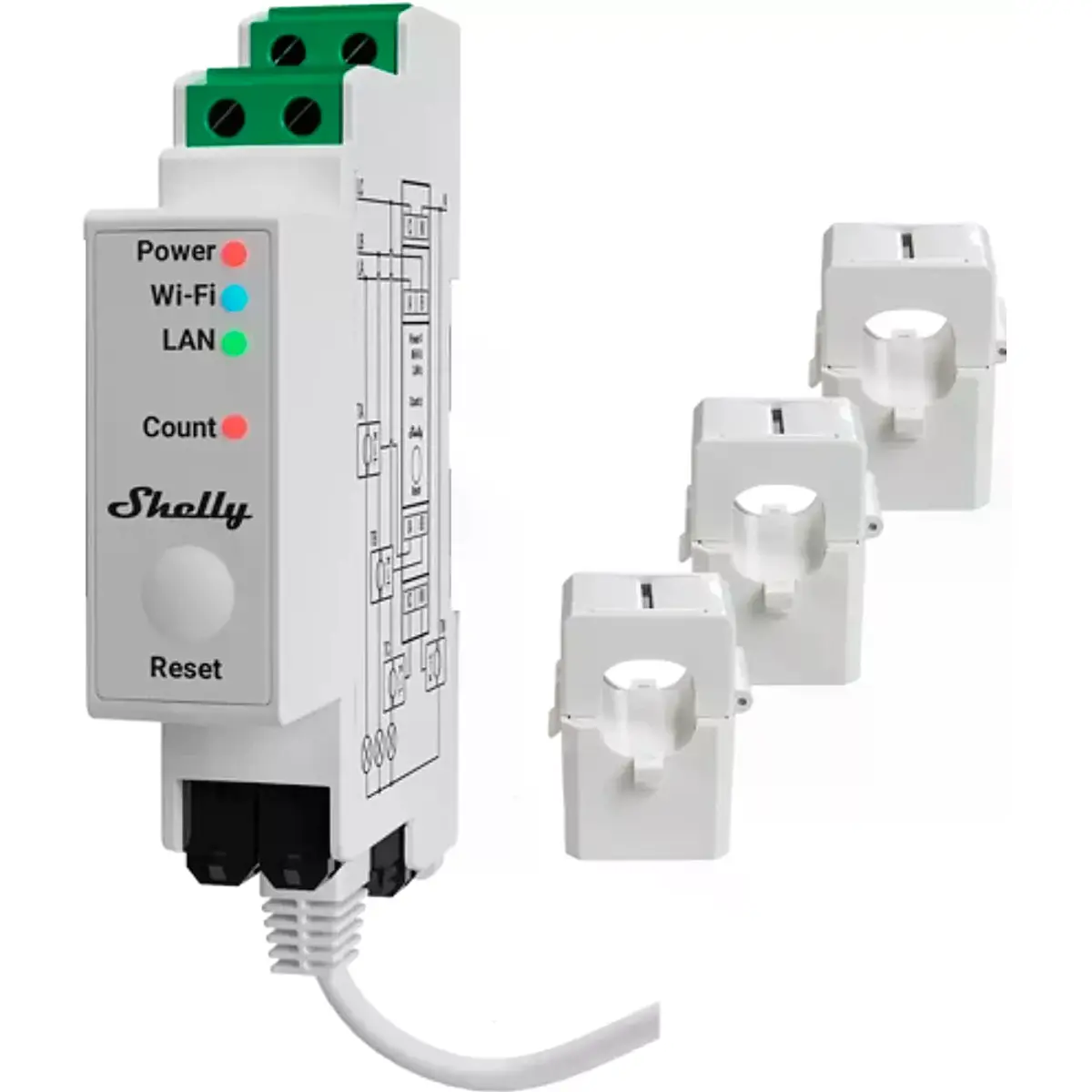

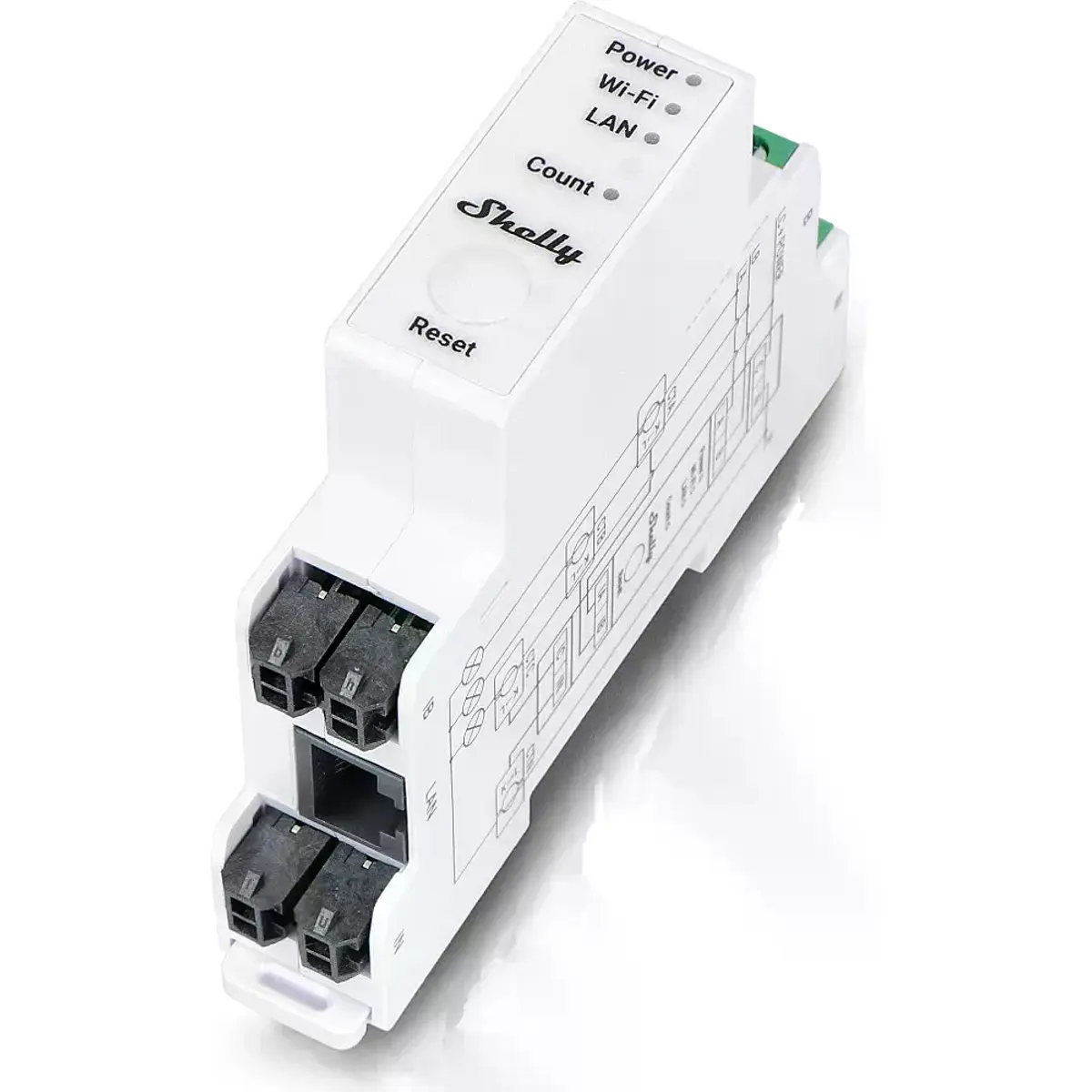

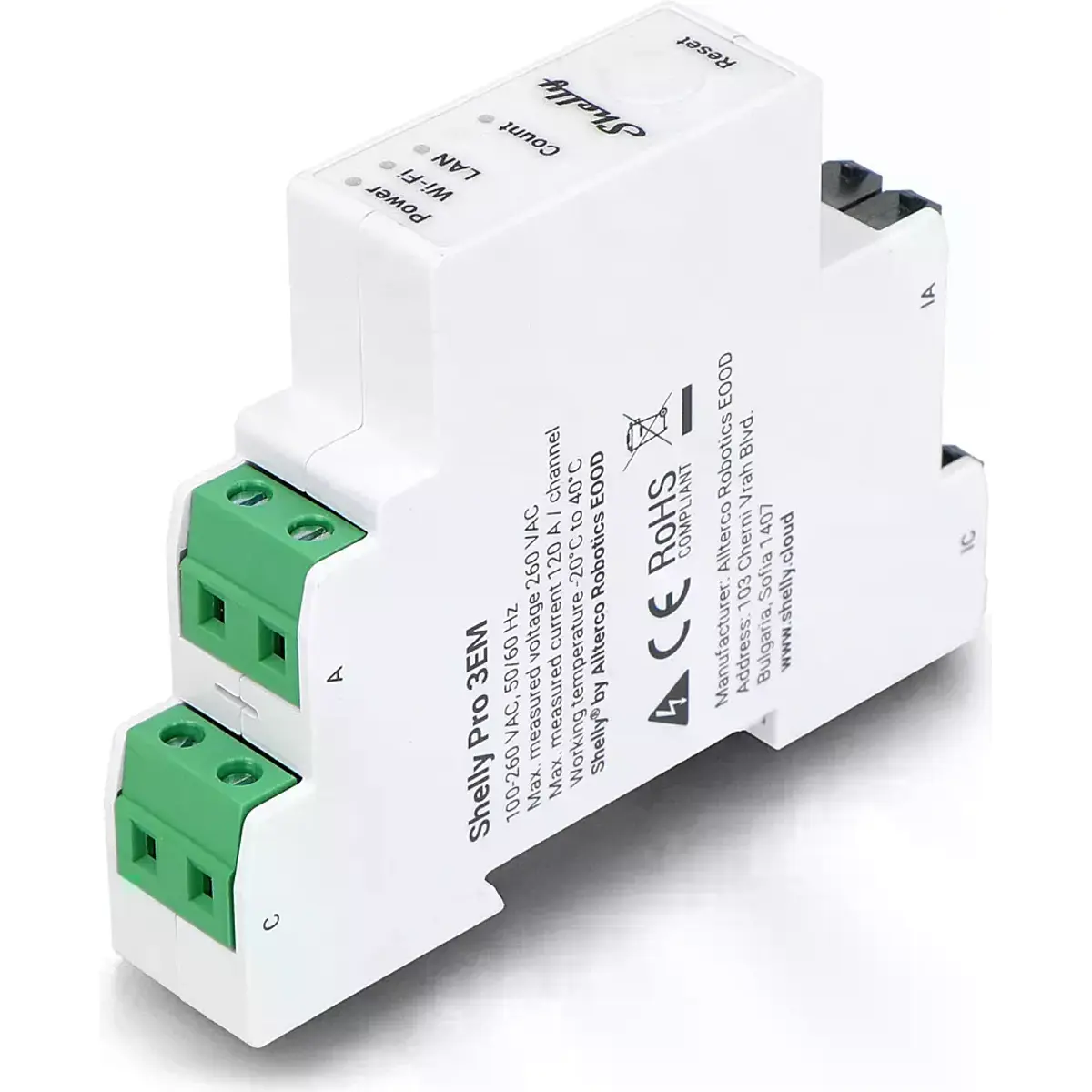

O Shelly Pro 3EM é um medidor de energia trifásico, montável em calha DIN, que utiliza transformadores de intensidade de corrente (de núcleo aberto) para medir a energia em três fases independentes, com correntes até 120 A e elevada precisão de medição.
Este dispositivo monitoriza energia acumulada, tensão, corrente e fator de potência por fase em tempo real. Os dados podem ser armazenados localmente com resolução até 1 minuto, numa memória não volátil com capacidade para até 60 dias, e adicionalmente na Shelly Cloud por períodos mais longos (até 365 dias). A exportação de dados pode ser feita em formato CSV ou via API (RPC/JSON).
Equipado com hardware de 2ª geração, inclui um processador ESP32 que permite scripting (mJS) para automações avançadas, funcionamento como extensor Wi-Fi e gateway para dispositivos Bluetooth Shelly. Integra ainda mecanismos de proteção elétrica e melhorias ao nível da segurança do sistema, alinhadas com os requisitos mais recentes para dispositivos IoT conectados.
PRINCIPAIS CARACTERÍSTICAS
✅ Montagem em calha DIN
✅ Medição trifásica independente

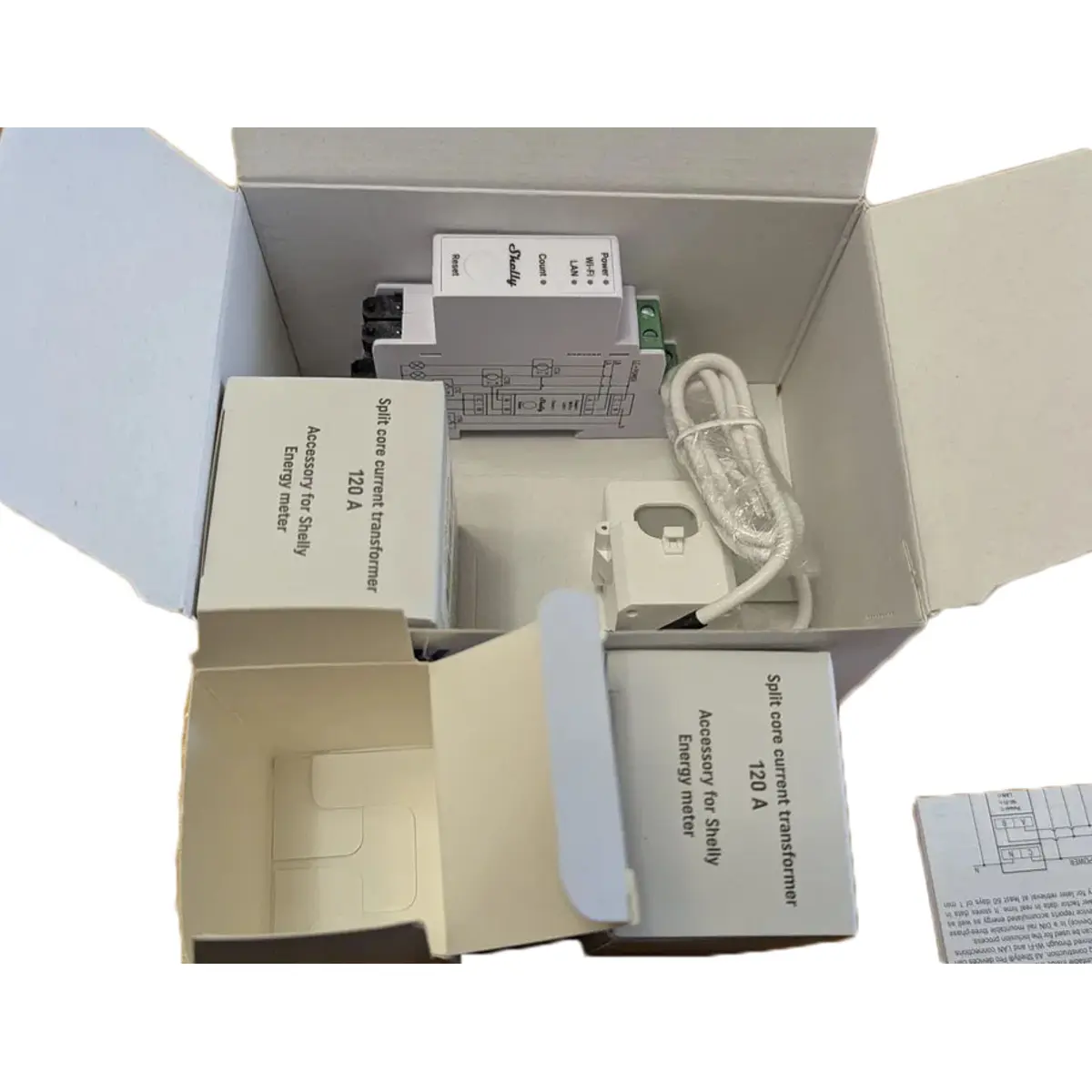

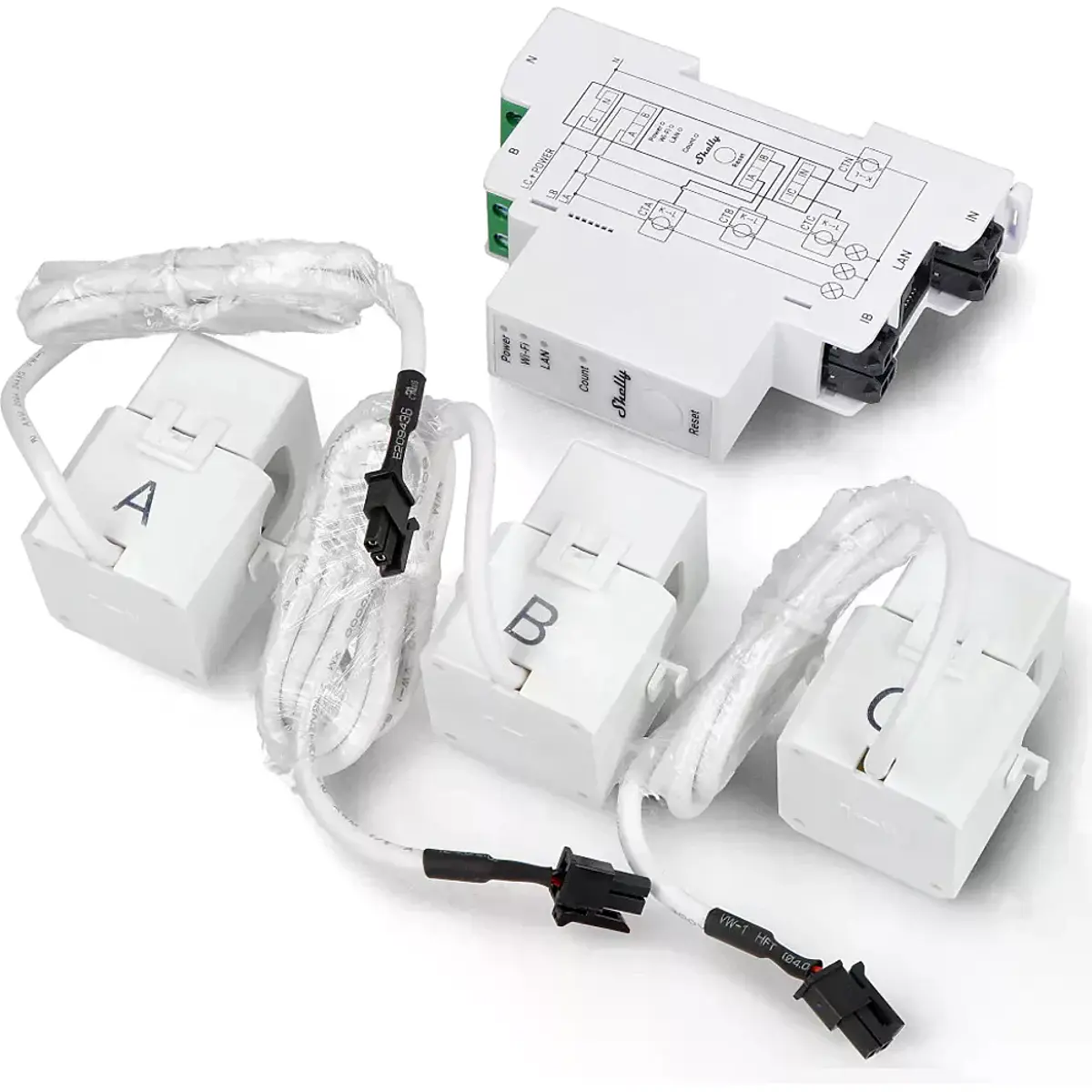

✅ Inclui 3 transformadores de intensidade
✅ Elevada precisão de medição
✅ Medição de energia consumida e produzida
✅ Análise de cargas (capacitiva, indutiva, resistiva)
✅ Deteção de sequência incorreta de fases
✅ Suporte Modbus TCP
✅ Armazenamento local de dados até 60 dias
✅ Exportação de dados em CSV e JSON (RPC)
✅ Compatível com instalações monofásicas e trifásicas
✅ Integração com outros dispositivos Shelly (local e cloud)
✅ Suporte a automações e scripting (mJS)
✅ Gateway Bluetooth integrado
✅ Extensor de rede Wi-Fi
✅ Adequado para gestão energética, sistemas solares e carregamento de veículos elétricos
ESPECIFICAÇÕES
• ELÉTRICAS
- Tensão de alimentação AC: 110 - 240 V, 50/60 Hz
- Consumo de energia: < 3 W
• SENSORES e MEDIDORES
- Sensor de temperatura: Sim
- Voltímetros (RMS por fase): 100 - 260 V
- Precisão dos voltímetros: ±1%
- Amperímetros (RMS via TI por fase e neutro): 0 - 120 A
- Precisão dos amperímetros:
· ±1% (2 - 120 A)
· ±2% (1 - 2 A)
· ±5% (0 - 1 A)
- Medição:
· Potência ativa e aparente
· Energia ativa e aparente
· Fator de potência
· Energia reativa fundamental
- Armazenamento: até 60 dias (resolução 1 min)
- Exportação: CSV e JSON (RPC)
• WIRELESS
- Wi-Fi: 802.11 b/g/n
- Banda RF: 2401 - 2495 MHz
- Potência RF: < 20 dBm
- Alcance Wi-Fi: até 30 m (interior) / 50 m (linha de vista)
- Bluetooth: 4.2
- Alcance Bluetooth: até 10 m (interior) / 30 m (linha de vista)
• LIGAÇÃO COM FIO (ETHERNET)
- Interface: RJ45
- Protocolo: Ethernet (LAN)
- Suporte: Modbus TCP
• MCU e FIRMWARE
- CPU: ESP32-D0WDQ6
- Flash: 16 MB
- Webhooks: até 20 (com 5 URLs cada)
- Scripting: mJS
- MQTT: Sim
- CoAP: Não
• GERAIS
- Montagem: Calha DIN
- Torque dos terminais: 0,4 Nm
- Secção dos condutores: 0,5 a 2,5 mm²
- Abertura dos TI: Ø15 mm
- Material: Plástico
- Cor: Branco
- Peso: 62 g
- Dimensões: 94 x 19 x 69 mm
• AMBIENTAIS
- Temperatura: -20°C a 40°C
- Humidade: 30% a 70% RH
- Altitude máx.: 2000 m
• CONFORMIDADE E NORMAS
- Diretivas: 2014/35/EU (LVD), 2014/30/EU (EMC), 2014/53/EU (RED), 2011/65/EU (RoHS)
- Normas: EN 60669-1, EN 61010-1, EN 55032, EN 55035, EN 301 489-1, EN 300 328, EN IEC 62311, EN 18031-1
NOTAS:
◆ O Shelly Pro 3EM não possui relé de contacto seco integrado. Para controlo de cargas, pode ser utilizado em conjunto com módulos Shelly adicionais (ex.: Shelly Pro Add-on).
◆ Em sistemas trifásicos, o dispositivo pode calcular a corrente no neutro com base nas três fases. A utilização de um transformador adicional no neutro permite detetar fugas de corrente ou anomalias, sendo essa leitura acessível via interface web.
◆ Esta versão mais recente do Shelly PRO 3EM, inclui uma lista alargada de normas harmonizadas, refletindo a atualização dos requisitos regulamentares europeus, nomeadamente ao nível da cibersegurança (RED) e conformidade rádio.
