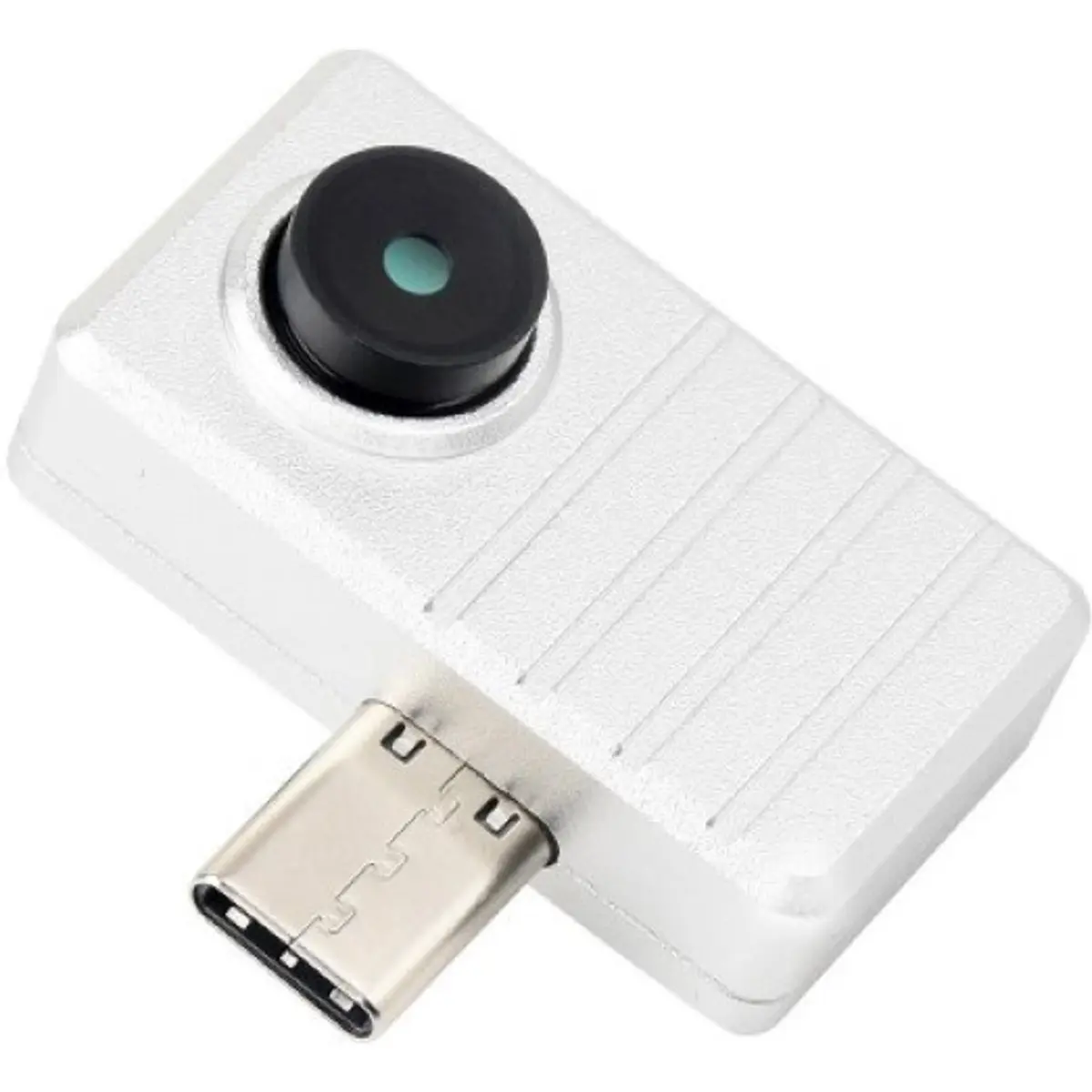

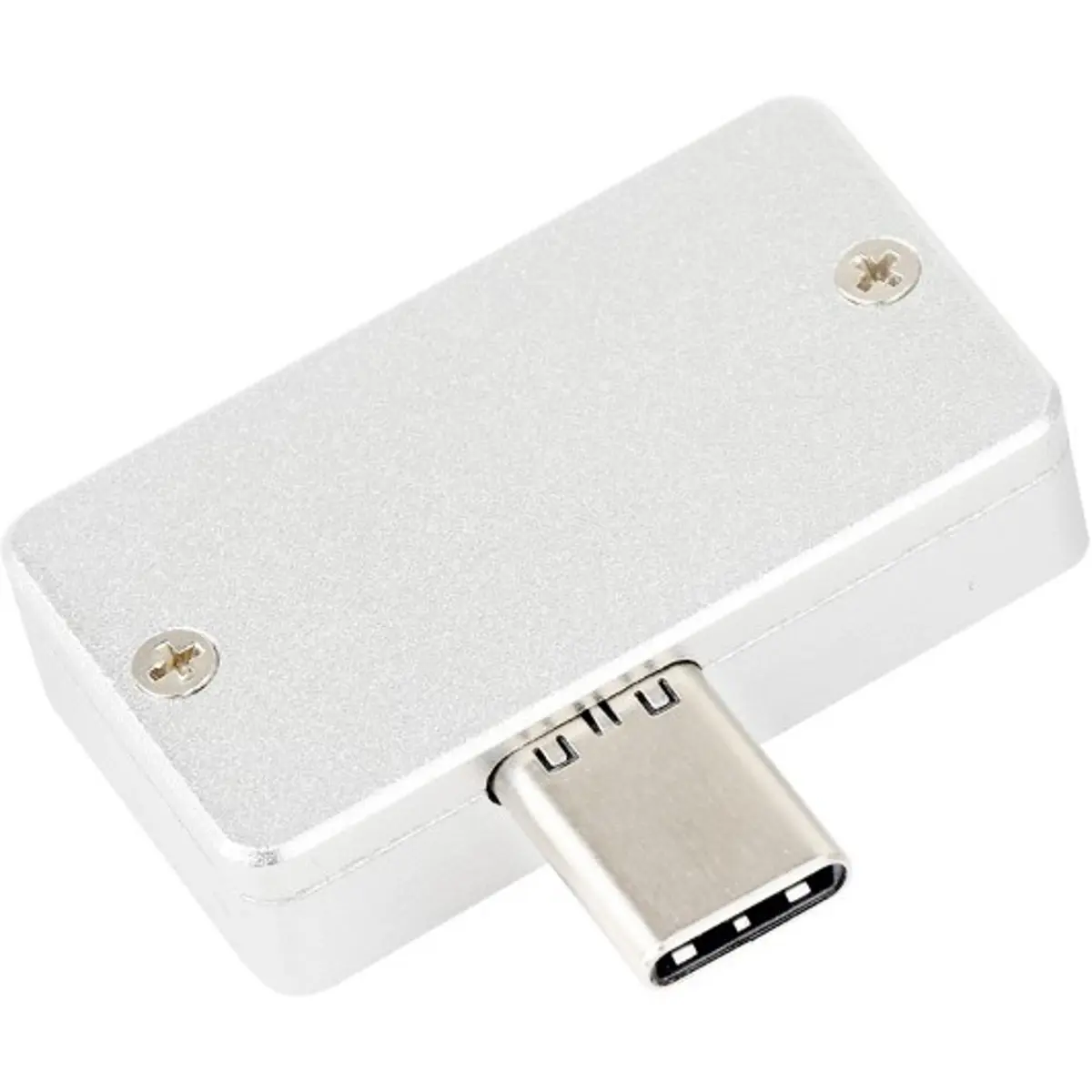

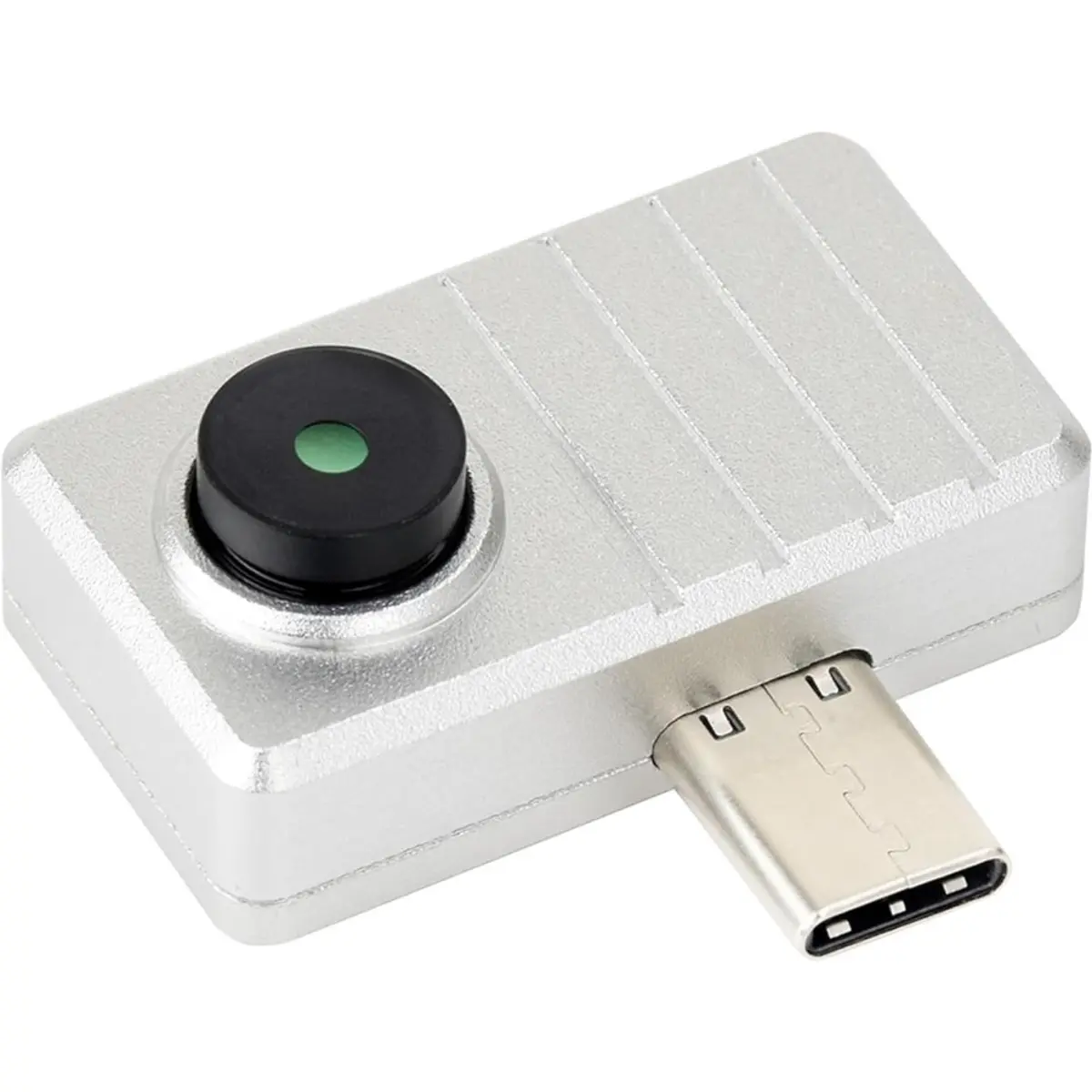

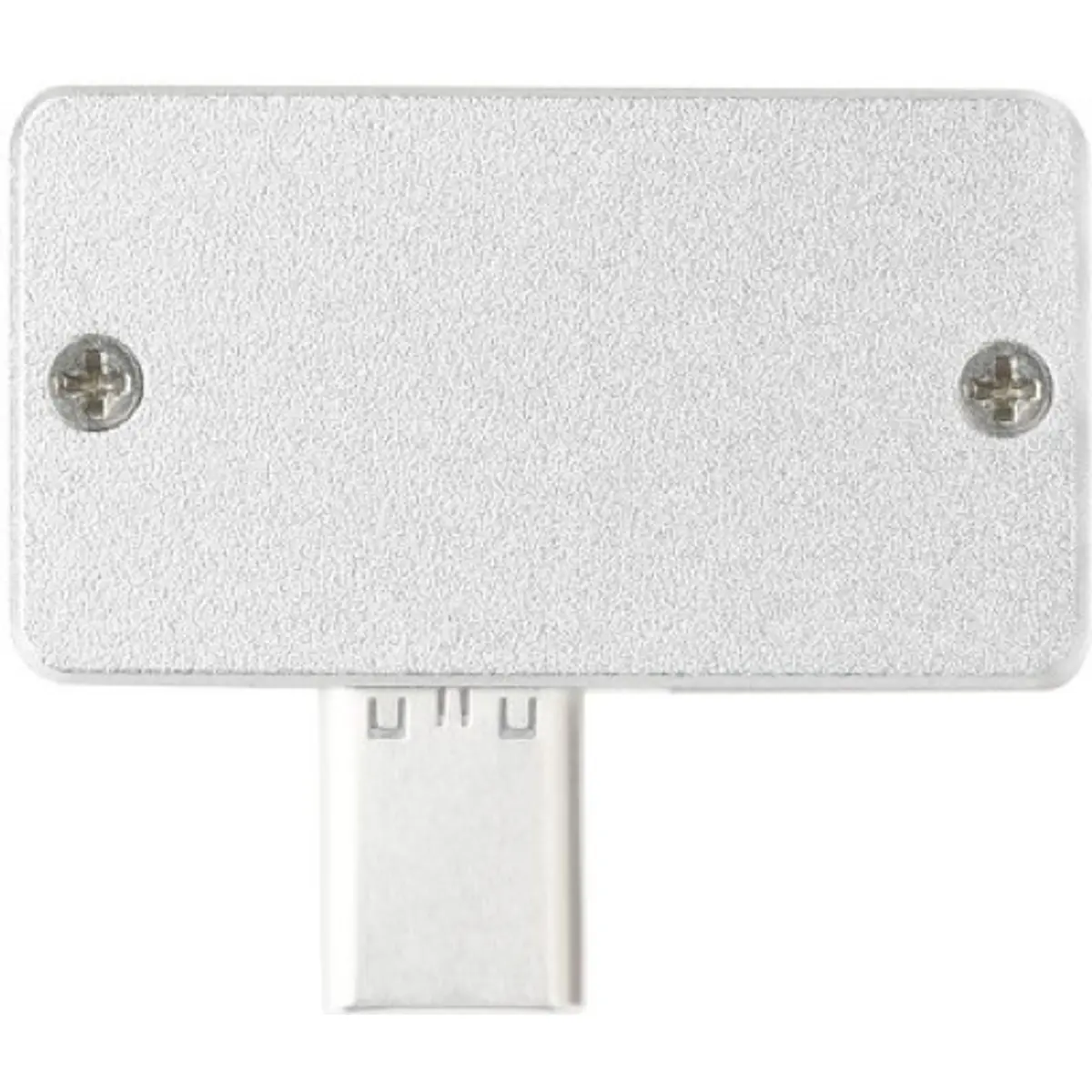

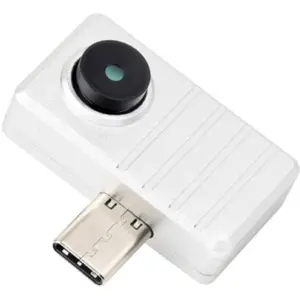

A Waveshare Thermal-90 USB Camera (B) é uma câmara térmica infravermelha compacta para smartphone, equipada com ligação USB-C e campo de visão amplo de 90°, ideal para monitorização térmica rápida e prática em diferentes cenários. Com matriz IR de 80×62 píxeis, estrutura em liga de alumínio e funcionamento plug and play, permite visualizar distribuições de temperatura em tempo real através de aplicações para Android, Windows e outros sistemas compatíveis.
Graças à tecnologia híbrida de microbolómetro e termopilha, esta câmara deteta a radiação infravermelha dos objetos no campo de visão, processa os dados de temperatura superficial e gera imagens térmicas claras e úteis para análise, inspeção e segurança. É uma solução versátil para aplicações em casa inteligente, controlo industrial, deteção de intrusão, monitorização de equipamentos, análise térmica de pequenos alvos e registo de tendências de temperatura.
PRINCIPAIS CARACTERÍSTICAS
◆ Câmara térmica IR compacta para smartphone, computador ou sistemas embebidos com ligação USB-C
◆ Versão grande angular com FOV de 90°, adequada para captar uma área mais ampla numa só imagem
◆ Matriz infravermelha de 80×62 píxeis para geração de mapas térmicos em tempo real
◆ Tecnologia híbrida de microbolómetro e termopilha para deteção da distribuição de radiação infravermelha
◆ Funcionamento plug and play, sem necessidade de alimentação externa adicional
◆ Taxa de atualização até 25 FPS para uma visualização térmica mais fluida
◆ Design sem obturador, permitindo funcionamento contínuo e transmissão de vídeo térmico
◆ Caixa em liga de alumínio com acabamento polido mate, robusta, leve e compacta
◆ Aplicação com várias paletas de cor, aviso de temperatura elevada, captura de fotografias e gravação de vídeo
◆ Compatível com utilização em Android, Windows, Raspberry Pi e outros sistemas através de USB
◆ Adequada para monitorização térmica sem contacto, segurança, controlo de temperatura, análise de calor e aplicações de casa inteligente
ESPECIFICAÇÕES
• Modelo: Thermal-90 USB Camera (B)
• Marca: Waveshare
• Tipo de produto: Câmara térmica infravermelha USB para smartphone
• Interface: USB Type-C
• Tecnologia do sensor:
- Microbolómetro
- Termopilha
• Resolução da matriz IR: 80(H) × 62(V) píxeis
• Campo de visão (FOV):
- Diagonal: 122°
- Horizontal: 90°
- Vertical: 67°
• Gama de comprimentos de onda: 8 ~ 14 μm
• Temperatura alvo: -40 ℃ ~ 400 ℃
• Temperatura de funcionamento: -40 ℃ ~ 85 ℃
• Precisão de deteção: ±2 ℃
• NETD: 125 mK
• Taxa de atualização: Até 25 FPS
• Tensão de funcionamento: 5 V
• Corrente de funcionamento: 20 mA @ 5 V
• Design térmico: Sem obturador
• Material da caixa: Liga de alumínio
• Acabamento: Polido mate
• Dimensões: 32.0 × 18.5 mm
• Compatibilidade de utilização:
- Android
- Windows
- Raspberry Pi
- Sistemas embebidos compatíveis com USB
• Funções da aplicação:
- Visualização de imagem térmica em tempo real
- Seleção de paletas de cor
- Indicação de temperatura por ponto selecionado
- Aviso de temperatura elevada
- Captura de fotografias
- Gravação de vídeo
- Ajuste da taxa de FPS
- Filtro de ruído AI FILTER
- Função FEVER DETECTION, quando suportada pela aplicação
• Aplicações recomendadas:
- Monitorização térmica sem contacto
- Imagiologia térmica IR
- Termómetros IR
- Casa inteligente
- Edifícios inteligentes
- Iluminação inteligente
- Controlo industrial de temperatura
- Segurança e proteção
- Deteção de intrusão ou movimento
- Análise térmica de pequenos alvos
- Análise de tendências de calor
NOTAS
◆ Esta é a versão grande angular com FOV horizontal de 90°. Existe também uma versão com FOV de 45°.
◆ A câmara liga diretamente a smartphones Android com porta USB-C compatível. Para utilização em PC, Raspberry Pi ou outros sistemas, poderá ser necessário utilizar um adaptador ou cabo USB adequado.
◆ A aplicação permite visualizar a imagem térmica, selecionar paletas de cor, capturar imagens e gravar vídeos.
◆ A função de medição térmica depende das condições ambientais, da emissividade do objeto, da distância de medição e do correto enquadramento do alvo no campo de visão.
◆ Para melhor precisão, o objeto alvo deve ocupar uma parte significativa do campo de visão e a lente não deve apresentar condensação, vapor ou humidade.
◆ Em caso de funcionamento anómalo, o fabricante recomenda desligar e voltar a ligar fisicamente a câmara.
◆ Não é indicada compatibilidade com iPhone/iOS. A utilização em smartphone está documentada para Android com porta USB-C compatível.
